Greenlee 200FP - Mwongozo wa Probe ya Sauti Iliyochujwa

Yaliyomo

1 Maelezo
2 Usalama
3 Madhumuni ya Mwongozo huu
4 Udhibiti
5 Uendeshaji
6 Vipimo
7 Matengenezo
8 Udhamini Mdogo wa Mwaka Mmoja
9 Marejeleo
10 Pakua mwongozo
11 Katika Lugha Nyingine

Maelezo

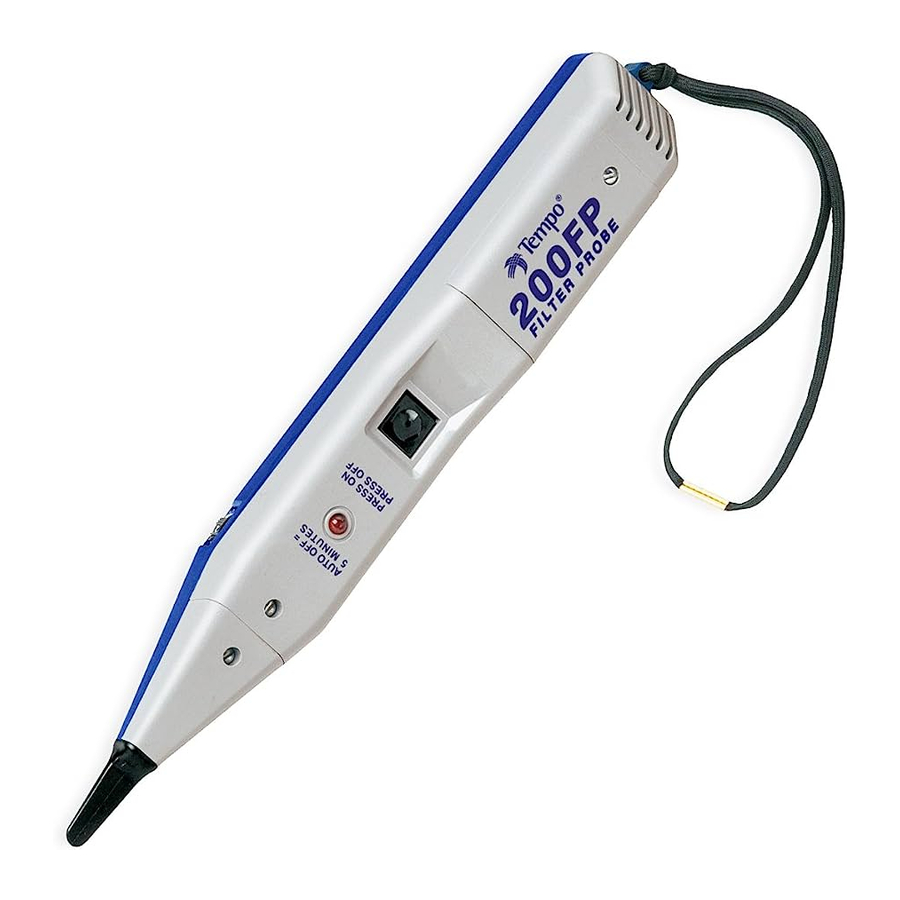

200FP Filtered Tone Probe (Probe ya Sauti Iliyochujwa ya 200FP) imeundwa kutambua na kufuatilia waya au nyaya ndani ya kundi bila hitaji la kuondoa insulationi. Kwa kuongezea, 200FP imeundwa mahsusi kuchuja kelele zote zinazohusiana na nguvu ili kuondoa "Power Line Hum" (Mngurumo wa Nguvu ya Umeme). Kitengo hiki kimeundwa kwa plastiki ya ABS inayodumu, na kipochi cha ngozi cha hiari, 200C, kinapatikana. 200FP pia inapatikana kama sehemu ya kit Model 801K.

Wakati 200FP imewashwa (ON) lakini haigundui ishara, LED ya ishara itawaka kwa muda mfupi (kila sekunde 4) kama kiashiria kinachoonekana cha ON (kimewashwa) na kikumbusho. Wakati ishara ya sauti inagunduliwa na probe, LED ya ishara itatumika kama kiashiria cha nguvu ya ishara. Kadiri LED inavyong'aa, ndivyo ishara ya sauti iliyogunduliwa inavyokuwa na nguvu.

Usalama

Usalama ni muhimu katika matumizi na matengenezo ya zana na vifaa vya Greenlee. Mwongozo huu wa maagizo na alama zozote kwenye zana hutoa habari ya kuepuka hatari na mazoea yasiyo salama yanayohusiana na matumizi ya zana hii. Zingatia habari zote za usalama zilizotolewa.

Madhumuni ya Mwongozo huu

Mwongozo huu unakusudiwa kuwafahamisha wafanyikazi na uendeshaji salama na taratibu za matengenezo za Greenlee Communications 200FP Filtered Tone Probe (Probe ya Sauti Iliyochujwa ya Greenlee Communications 200FP). Tafadhali soma mwongozo huu wote kabla ya kuendesha zana, na uweke mwongozo huu upatikane kwa wafanyikazi wote. Miongozo mbadala inapatikana kwa ombi bila malipo ya ziada.

Udhibiti

Kubonyeza kwa muda mrefu kitufe kikuu cha kudhibiti huzima (OFF) au kuwasha (ON) kitengo, na kitengo hutoa mlio kuashiria mabadiliko. Mlio wa chini unaonyesha kuwa kitengo kinazima (OFF). Kipengele cha Kuzima Kiotomatiki kimejumuishwa ili kuzima (OFF) 200FP baada ya dakika 5 ili kusaidia kuhifadhi maisha ya betri. Wakati Kuzima Kiotomatiki kunapoanza, sauti ya bee-bee-beebeep inasikika kutoka kwa spika kumtahadharisha mtumiaji kuwa 200FP sasa imezimwa (OFF). Wakati voltage ya betri iko chini, kitengo hutoa sauti tatu zinazoshuka wakati kimewashwa (ON).

Kubonyeza kwa muda mfupi kitufe kikuu cha kudhibiti huwezesha na kulemaza kichujio cha mngurumo cha 200FP. Kitengo hutoa mlio kuashiria mabadiliko – mlio mmoja unamaanisha kuwa inaingia katika hali ya kawaida isiyochujwa, wakati mlio mara mbili unamaanisha kuwa kichujio kimewashwa. Katika hali ya kawaida kiashiria cha LED hufanya kazi katika rangi nyekundu, na katika hali ya kichujio LED inaonekana kijani.

Kitufe cha kudhibiti sauti kilicho upande wa kulia wa 200FP humruhusu mtumiaji kudhibiti usikivu na ukubwa wa sauti ya pato la probe.

Uendeshaji

Utambuzi wa waya na nyaya hukamilishwa kwa kuunganisha kwanza jenereta ya sauti ya kufuatilia kama vile Greenlee Communications 77HP, 77GX au AT8 kwenye waya zinazofuatiliwa.
Katika nyaya zinazofanya kazi ambazo zimekatishwa, unganisha waya mmoja wa jenereta ya sauti kwenye waya na waya mwingine wa majaribio kwenye ardhi au ardhi ya vifaa. Hii inaruhusu ujanibishaji wa kebo na utambuzi wa waya iliyounganishwa.

Katika nyaya zisizofanya kazi au ambazo hazijakatishwa, unganisha waya mmoja wa majaribio ya jenereta ya sauti kwenye waya na waya mwingine wa majaribio kwenye waya mwingine (i.e., ncha na pete ya jozi iliyo wazi). Hii inaweza kufanya ujanibishaji wa kebo kuwa ngumu zaidi, lakini inaruhusu utambuzi mzuri wa waya zote mbili katika jozi iliyofuatiliwa.

Ili kuamilisha 200FP, bonyeza kwa muda mrefu mraba mkuu
Kumbuka: Mabadiliko katika halijoto na nguvu ya betri yanaweza kuathiri mzunguko wa sauti zinazozalishwa na jenereta yoyote ya sauti. Katika hali fulani, seti ya majaribio ya sauti inaweza kutoa masafa ambayo yanafanana na mngurumo wa njia ya umeme na kusababisha kuzuiwa na hali ya kichujio cha 200FP.
Kabla ya kupata sauti kwenye ncha ya mbali ya kebo au waya, thibitisha uendeshaji sahihi wa 200FP kwenye chanzo cha sauti. Probe ikiwa IMEWASHWA (ON) na katika hali ya kichujio (kubonyeza kwa muda mfupi kitufe cha kudhibiti na mweko wa LED ya kijani), sikiliza sauti moja thabiti au sauti kamili ya mngurumo kwenye jenereta ya sauti. Ikiwa hakuna sauti au "nusu" tu ya sauti ya mngurumo inagunduliwa, tumia 200FP katika mpangilio wa "Kawaida" usiochujwa au ubadilishe betri kwenye jenereta ya sauti.
Mara baada ya kuamilishwa, udhibiti wa sauti unaweza kubadilishwa ili kuendana na mazingira. Ukubwa wa sauti ya pato la probe unaweza kuongezwa ili kushinda kelele (i.e., trafiki ya magari, ndege au mashine) au kupunguzwa ili kupunguza usumbufu au wakati wa kufanya kazi katika maeneo nyeti ya kelele.
200FP ina vifaa vya bandari zilizowekwa nyuma kwa kuunganisha seti ya matako ya fundi umeme. Kuunganisha seti ya matako huamilisha kiotomatiki probe wakati hali ya Ongea imechaguliwa kwenye seti.
Ili kuamilisha 200FP bila kubonyeza kitufe kikuu cha kudhibiti, nyamazisha spika, na utumie tu LED, ambatisha jumper kati ya vichupo viwili vilivyowekwa nyuma. Hii inaiga unganisho la seti ya matako.
Gusa ncha ya 200FP kwenye insulationi ya kila kondakta anayelengwa.
Mapokezi ya sauti yatakuwa ya sauti kubwa zaidi kwenye waya husika. (Mapokezi ya sauti yanaweza kuboreshwa kwa kutenganisha waya kutoka kwa kikundi.)

Vipimo

Umeme
Faida ya Kawaida: 35 dB
Impedansi ya Ingizo ya Kawaida: 100 MΩ
Upinzani wa Ncha ya Probe (kiwango cha chini): 300 Ω
Betri: Betri moja ya alkali ya 9V
Maisha ya Betri ya Kawaida: Saa 50
Ulinzi wa Voltage Kupita Kiasi: Cat I, 150V hadi Gnd

Kimwili
Urefu: 250 mm (9.85")
Upana: 32 mm (1.27")
Kina: 35 mm (1.38")
Uzito: 142 g (5 oz)

Hali za Uendeshaji/Hifadhi
Halijoto: 0°C hadi 50°C (32°F hadi 122°F)

Matengenezo

Kabla ya kufungua kipochi, ondoa waya za majaribio kutoka kwa saketi na uzime kitengo.
Kukosa kuzingatia onyo hili kunaweza kusababisha majeraha makubwa au kifo.

Ubadilishaji wa Betri

Zima kitengo.
Ondoa skrubu, kisha mlango wa betri.
Badilisha betri (zingatia polarity).
Badilisha nyuma na skrubu. Usikaze skrubu kupita kiasi.

Ubadilishaji wa Ncha

Zima kitengo.
Ondoa skrubu iliyopangwa na uondoe kifuniko cha ncha.
Badilisha ncha.
Badilisha kifuniko cha ncha na skrubu. Usikaze skrubu kupita kiasi.

Kusafisha

Futa mara kwa mara na kitambaa kibichi na sabuni laini; usitumie abrasives au solvents.

Udhamini Mdogo wa Mwaka Mmoja

Greenlee Textron Inc. inamhakikishia mnunuzi wa asili wa bidhaa hizi kwa matumizi kwamba bidhaa hizi hazitakuwa na kasoro katika ufundi na nyenzo kwa mwaka mmoja, isipokuwa uchakavu wa kawaida na matumizi mabaya.
Kwa ukarabati wote wa Ala ya Majaribio, lazima kwanza uombe Nambari ya Uidhinishaji wa Kurejesha kwa kuwasiliana na idara yetu ya Huduma kwa Wateja kwa:
bila malipo nchini Marekani na Kanada 800 642-2155
Simu +1 760 598-8900
Faksimili +1 760 598-5634.

Greenlee / Kampuni ya Textron
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. ni kampuni tanzu ya Textron Inc.
www.greenlee.com
