Greenlee 200FP - Manuál k filtrované tónové sondě

Obsah

1 Popis
2 Bezpečnost
3 Účel tohoto manuálu
4 Ovládací prvky
5 Provoz
6 Specifikace
7 Údržba
8 Jednoletá omezená záruka
9 Reference
10 Stáhnout návod
11 V jiných jazycích

Popis

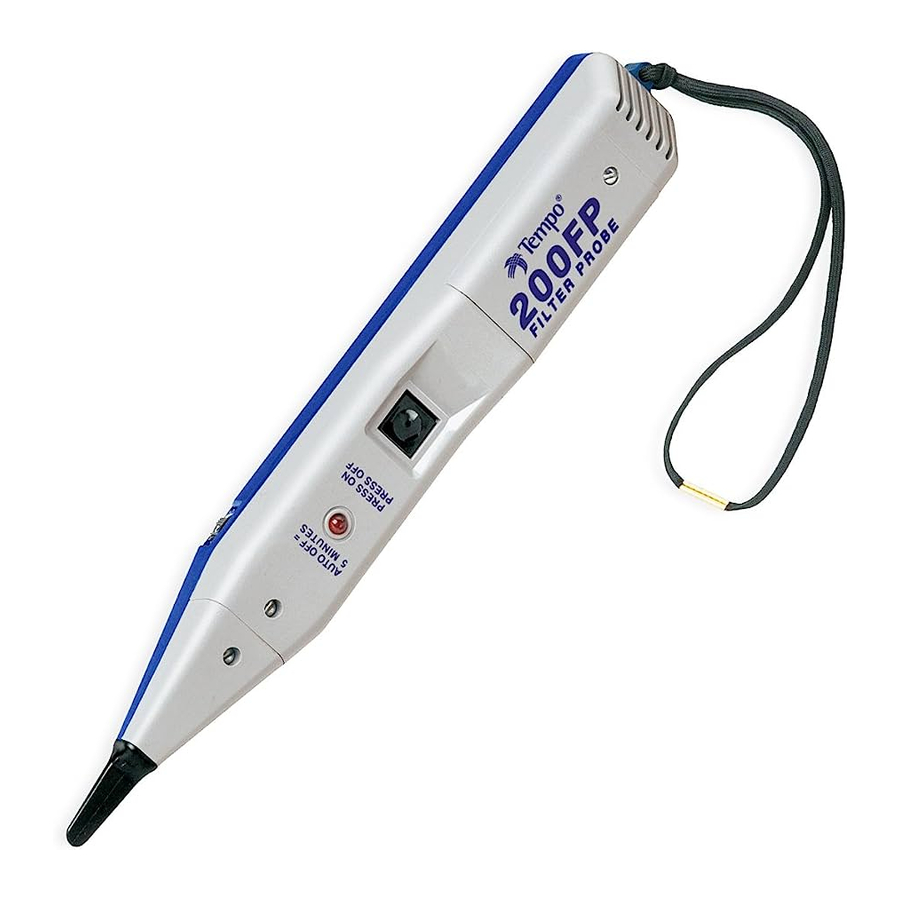

Filtrovaná tónová sonda 200FP je navržena k identifikaci a sledování vodičů nebo kabelů ve skupině bez nutnosti odstraňování izolace. Kromě toho byla 200FP speciálně navržena k filtrování veškerého hluku souvisejícího s napájením, aby se eliminoval "Power Line Hum" (brum napájecího vedení). Jednotka je vyrobena z odolného ABS plastu a volitelné kožené pouzdro, 200C, je k dispozici. 200FP je také k dispozici jako součást sady Model 801K.

Když je 200FP zapnutá (ON), ale nezjišťuje signál, signální LED dioda krátce blikne (každé 4 sekundy) jako viditelný indikátor zapnutí (ON) a připomenutí. Když sonda detekuje tónový signál, signální LED dioda bude sloužit jako indikátor síly signálu. Čím jasnější je LED dioda, tím silnější je detekovaný tónový signál.

Bezpečnost

Bezpečnost je nezbytná při používání a údržbě nástrojů a zařízení Greenlee. Tento návod k obsluze a veškeré značení na nástroji poskytují informace pro předcházení nebezpečím a nebezpečným postupům souvisejícím s používáním tohoto nástroje. Dodržujte všechny uvedené bezpečnostní informace.

Účel tohoto manuálu

Tento manuál má za cíl seznámit personál s bezpečným provozem a postupy údržby filtrované tónové sondy Greenlee Communications 200FP. Před použitím nástroje si prosím přečtěte celý tento manuál a uchovávejte jej k dispozici veškerému personálu. Náhradní manuály jsou k dispozici na vyžádání bezplatně.

Ovládací prvky

Dlouhým stisknutím hlavního ovládacího tlačítka se jednotka vypne (OFF) nebo zapne (ON) a jednotka pípne, aby indikovala změnu. Nižší tón pípnutí indikuje, že se jednotka vypíná (OFF). Byla zabudována funkce Auto-Off, která vypne (OFF) 200FP po 5 minutách, aby se šetřila životnost baterie. Když se aktivuje Auto-Off, ze reproduktoru se ozve zvuk bee-bee-beebeep, který uživatele upozorní, že 200FP je nyní vypnutá (OFF). Když je napětí baterie nízké, jednotka po zapnutí (ON) vydá tři klesající tóny.

Krátkým stisknutím hlavního ovládacího tlačítka se aktivuje a deaktivuje brumový filtr 200FP. Jednotka pípne, aby indikovala změnu – jedno pípnutí znamená, že vstupuje do normálního nefiltrovaného režimu, zatímco dvojité pípnutí znamená, že je filtr aktivován. V normálním režimu LED indikátor svítí červeně a ve filtrovaném režimu se LED dioda zobrazuje zeleně.

Ovladač hlasitosti umístěný na pravé straně 200FP umožňuje uživateli ovládat citlivost a hlasitost výstupu sondy.

Provoz

Identifikace vodičů a kabelů se provádí tak, že se nejprve připojí generátor sledovacího tónu, jako je Greenlee Communications 77HP, 77GX nebo AT8, k sledovaným vodičům.
U funkčních kabelů, které jsou zakončeny, připojte jeden vodič tónového generátoru k vodiči a druhý testovací vodič k zemi nebo uzemnění zařízení. To umožňuje lokalizaci kabelu a identifikaci připojeného vodiče.

U nefunkčních nebo neukončených kabelů připojte jeden testovací vodič tónového generátoru k vodiči a druhý testovací vodič k jinému vodiči (tj. tip a ring otevřeného páru). To může ztížit lokalizaci kabelu, ale umožňuje pozitivní identifikaci obou vodičů ve sledovaném páru.

Pro aktivaci 200FP použijte dlouhý stisk čtvercového hlavního
Poznámka: Změny teploty a napájení baterií mohou ovlivnit frekvenci tónů produkovaných jakýmkoli daným tónovým generátorem. Za určitých podmínek může testovací sada tónů produkovat frekvence, které jsou podobné brumu napájecího vedení, a způsobit, že budou blokovány filtrovacím režimem 200FP.
Před lokalizací tónu na vzdáleném konci kabelu nebo vodiče potvrďte správnou funkci 200FP u zdroje tónu. Se sondou zapnutou (ON) a ve filtrovacím režimu (krátký stisk ovládacího tlačítka a zelené bliknutí LED diody) poslouchejte souvislý jeden tón nebo úplný warble tón u tónového generátoru. Pokud není detekován žádný tón nebo pouze "polovina" warble tónu, použijte 200FP v "Normal" (normálním) nefiltrovaném nastavení nebo vyměňte baterii v tónovém generátoru.
Po aktivaci lze ovladač hlasitosti nastavit tak, aby vyhovoval prostředí. Hlasitost výstupu tónu sondy lze zvýšit, aby se překonal hluk (tj. provoz vozidel, letadla nebo stroje), nebo snížit, aby se snížilo rušení nebo při práci v oblastech citlivých na hluk.
200FP je vybavena zapuštěnými porty pro připojení lineman's butt set (telefonní soupravy pro elektrikáře). Připojení butt set automaticky aktivuje sondu, když je na soupravě vybrán režim Talk (hovor).
Chcete-li aktivovat 200FP bez stisknutí hlavního ovládacího tlačítka, ztlumte reproduktor a používejte pouze LED diodu, připojte propojku mezi dvě zapuštěné záložky. To simuluje připojení butt set.
Dotkněte se špičkou 200FP izolace každého potenciálního cílového vodiče.
Příjem tónu bude nejhlasitější na daném vodiči. (Příjem tónu lze zlepšit oddělením vodičů od skupiny.)

Specifikace

Elektrické
Jmenovitý zisk: 35 dB
Jmenovitá vstupní impedance: 100 MΩ
Odpor hrotu sondy (minimum): 300 Ω
Baterie: Jedna 9V alkalická
Jmenovitá životnost baterie: 50 hodin
Ochrana proti přepětí: Cat I, 150V to Gnd (vůči zemi)

Fyzické
Délka: 250 mm (9.85")
Šířka: 32 mm (1.27")
Hloubka: 35 mm (1.38")
Hmotnost: 142 g (5 oz)

Provozní/skladovací podmínky
Teplota: 0°C až 50°C (32°F až 122°F)

Údržba

Před otevřením pouzdra odpojte testovací vodiče od obvodu a vypněte (OFF) jednotku.
Nedodržení tohoto varování může vést k vážnému zranění nebo smrti.

Výměna baterie

Vypněte (OFF) jednotku.
Odstraňte šroub a poté kryt baterie.
Vyměňte baterii (dodržujte polaritu).
Nasaďte zpět kryt a šrouby. Šroub příliš neutahujte.

Výměna hrotu

Vypněte (OFF) jednotku.
Odstraňte šroub s drážkou a odstraňte kryt hrotu.
Vyměňte hrot.
Nasaďte zpět kryt hrotu a šroub. Šroub příliš neutahujte.

Čištění

Pravidelně otírejte vlhkým hadříkem a jemným čisticím prostředkem; nepoužívejte abraziva ani rozpouštědla.

Jednoletá omezená záruka

Greenlee Textron Inc. zaručuje původnímu kupujícímu tohoto zboží pro použití, že tyto výrobky budou bez vad zpracování a materiálu po dobu jednoho roku, s výjimkou běžného opotřebení a zneužití.
Pro všechny opravy testovacích přístrojů musíte nejprve požádat o autorizační číslo pro vrácení kontaktováním našeho oddělení zákaznického servisu na:
bezplatné v USA a Kanadě 800 642-2155
Telefon +1 760 598-8900
Fax +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. je dceřinou společností Textron Inc.
www.greenlee.com
