Greenlee 200FP - Filtrli Ton Probining Qo'llanmasi

Mundarija

Tavsif

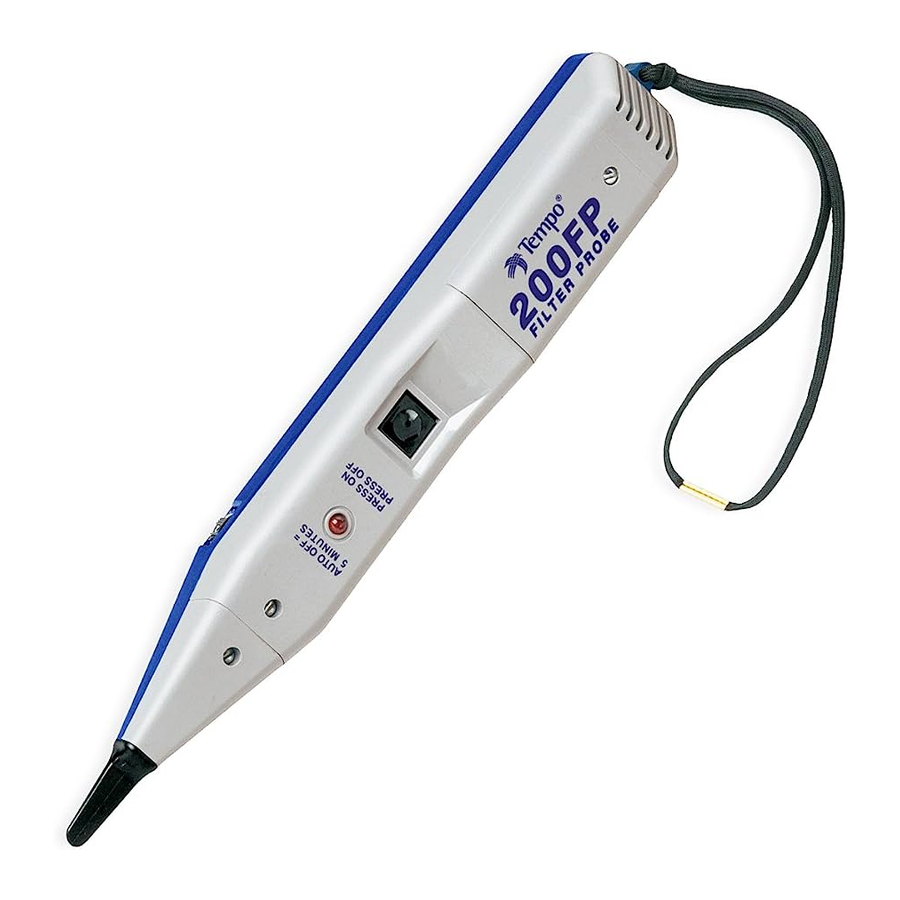

200FP Filtrli Ton Probi izolyatsiyani olib tashlash zaruratisiz guruh ichidagi simlar yoki kabellarni aniqlash va kuzatish uchun mo'ljallangan. Bundan tashqari, 200FP "Elektr Tarmoqlari G'uvillashini" yo'qotish uchun barcha quvvatga bog'liq shovqinlarni filtrlash uchun maxsus ishlab chiqilgan. Qurilma bardoshli ABS plastmassadan qurilgan va ixtiyoriy charm tashish sumkasi, 200C mavjud. 200FP, shuningdek, 801K Model to'plamining bir qismi sifatida ham mavjud.

200FP yoqilgan (ON) bo'lsa, lekin signalni aniqlamasa, signal LEDi ko'rinadigan ON indikatori va eslatmasi sifatida bir lahzaga (har 4 soniyada) miltillaydi. Prob tomonidan tonli signal aniqlanganda, signal LEDi signal kuchining indikatori bo'lib xizmat qiladi. LED qanchalik yorqin bo'lsa, aniqlangan tonli signal shunchalik kuchli bo'ladi.

Xavfsizlik

Greenlee asboblari va uskunalaridan foydalanish va ularga texnik xizmat ko'rsatishda xavfsizlik muhim ahamiyatga ega. Ushbu qo'llanma va asbobdagi har qanday belgilar ushbu asbobdan foydalanish bilan bog'liq xavf va xavfli amaliyotlardan qochish uchun ma'lumot beradi. Taqdim etilgan barcha xavfsizlik ma'lumotlariga rioya qiling.

Ushbu Qo'llanmaning Maqsadi

Ushbu qo'llanma xodimlarni Greenlee Communications 200FP Filtrli Ton Probining xavfsiz ishlashi va texnik xizmat ko'rsatish tartibi bilan tanishtirish uchun mo'ljallangan. Iltimos, asbobni ishlatishdan oldin ushbu qo'llanmani to'liq o'qib chiqing va ushbu qo'llanmani barcha xodimlar uchun ochiq qoldiring. Qo'shimcha qo'llanmalar so'rov bo'yicha bepul taqdim etiladi.

Boshqaruv Elementlari

Boshqaruv Elementlari
Asosiy boshqaruv tugmasini uzoq bosish qurilmani o'chiradi (OFF) yoki yoqadi (ON) va qurilma o'zgarishni ko'rsatish uchun signal beradi. Pastroq ohang qurilmaning o'chayotganini (OFF) ko'rsatadi. Batareya quvvatini tejashga yordam berish uchun 200FPni 5 daqiqadan so'ng o'chirish (OFF) uchun avtomatik o'chirish (Auto-Off) funksiyasi kiritilgan. Avtomatik o'chirish (Auto-Off) faollashganda, foydalanuvchini 200FP endi o'chirilganligi (OFF) haqida ogohlantirish uchun dinamikdan bi-bi-bi-biip ovozi eshitiladi. Batareya kuchlanishi past bo'lganda, qurilma yoqilganda (ON) uchta pasayuvchi ohang chiqaradi.

Asosiy boshqaruv tugmasini qisqa bosish 200FPning g'uvillash filtrini yoqadi va o'chiradi. Qurilma o'zgarishni ko'rsatish uchun signal beradi – bitta signal uning normal filtrlanmagan rejimga kirayotganini anglatadi, ikkita signal esa filtr yoqilganligini anglatadi. Normal rejimda LED indikatori qizil rangda ishlaydi, filtr rejimida esa LED yashil rangda ko'rinadi.

200FPning o'ng tomonida joylashgan ovoz balandligini boshqarish tugmasi foydalanuvchiga prob chiqishining sezgirligi va balandligini boshqarish imkonini beradi.

Ishlash

Simlar va kabellarni aniqlash avval Greenlee Communications 77HP, 77GX yoki AT8 kabi kuzatuv ton generatorini kuzatilayotgan simlarga ulash orqali amalga oshiriladi.
Tugallangan ishlaydigan kabellarda ton generatorining bir uchini simga, ikkinchi sinov uchini esa yerga yoki uskunaning yeriga ulang. Bu kabelni lokalizatsiya qilish va ulangan simni aniqlash imkonini beradi.
Ishlash - Ulanish

Ishlamaydigan yoki tugallanmagan kabellarda ton generatorining bir sinov uchini simga, ikkinchi sinov uchini esa boshqa simga ulang (ya'ni, ochiq juftning uchi va halqasi). Bu kabelni lokalizatsiya qilishni biroz qiyinlashtirishi mumkin, lekin kuzatilgan juftlikdagi ikkala simni ham aniq aniqlash imkonini beradi.

  1. 200FPni faollashtirish uchun kvadrat asosiy tugmani uzoq bosing
    Eslatma: Harorat va batareya quvvatidagi o'zgarishlar har qanday ton generatori tomonidan ishlab chiqarilgan tonlarning chastotasiga ta'sir qilishi mumkin. Ma'lum sharoitlarda, ton sinov to'plami elektr tarmog'ining g'uvillashiga o'xshash chastotalarni ishlab chiqarishi va ularning 200FPning filtr rejimi tomonidan bloklanishiga olib kelishi mumkin.
  2. Kabel yoki simning uzoq uchida tonni topishdan oldin, ton manbaida 200FPning to'g'ri ishlashini tasdiqlang. Prob yoqilgan (ON) va filtr rejimida (boshqaruv tugmasini qisqa bosish va yashil LED miltillashi) bo'lganda, ton generatorida doimiy bitta tonni yoki to'liq tebranish tonini tinglang. Agar hech qanday ton yoki faqat tebranish tonining "yarmi" aniqlanmasa, 200FPni "Normal" filtrlanmagan sozlamada ishlating yoki ton generatoridagi batareyani almashtiring.
  3. Faollashtirilgandan so'ng, ovoz balandligini boshqarish moslamasini atrof-muhitga moslashtirish mumkin. Prob tonining chiqish balandligini shovqinni bartaraf etish uchun oshirish (ya'ni, transport harakati, samolyotlar yoki mashinalar) yoki shovqin sezgir joylarda ishlaganda shovqinni kamaytirish uchun kamaytirish mumkin.
  4. 200FP liniyachining dumba to'plamini ulash uchun chuqurlashtirilgan portlar bilan jihozlangan. Dumba to'plamini ulash to'plamda Talk rejimi tanlanganda probni avtomatik ravishda faollashtiradi.
  5. Asosiy boshqaruv tugmasini bosmasdan 200FPni faollashtirish, dinamikni o'chirish va faqat LEDdan foydalanish uchun ikkita chuqurlashtirilgan yorliq o'rtasida o'tkazgich ulang. Bu dumba to'plamining ulanishini simulyatsiya qiladi.
  6. 200FP uchini har bir potentsial maqsad o'tkazgichning izolyatsiyasiga tekkizing.
  7. Tonni qabul qilish mavzu simida eng baland bo'ladi. (Simlarni guruhdan ajratish orqali tonni qabul qilish yaxshilanishi mumkin.)

Texnik Xususiyatlar

Elektr
Nominal Kuchayish: 35 dB
Nominal Kirish Empedansi: 100 MΩ
Prob Uchi Qarshiligi (minimal): 300 Ω
Batareya: Bitta 9V ishqoriy
Nominal Batareya Ishlash Muddati: 50 soat
Haddan tashqari Kuchlanishdan Himoya: Cat I, 150V dan Gnd gacha

Fizik
Uzunlik: 250 mm (9.85")
Kenglik: 32 mm (1.27")
Chuqurlik: 35 mm (1.38")
Og'irligi: 142 g (5 oz)

Ishlash/Saqlash Shartlari
Harorat: 0°C dan 50°C gacha (32°F dan 122°F gacha)

Texnik Xizmat Ko'rsatish


Korpusni ochishdan oldin sinov o'tkazgichlarini zanjirdan olib tashlang va qurilmani o'chiring.
Ushbu ogohlantirishga rioya qilmaslik jiddiy jarohat yoki o'limga olib kelishi mumkin.

Batareyani Almashtirish

  1. Qurilmani o'chiring.
  2. Vintni, keyin batareya qopqog'ini olib tashlang.
  3. Batareyani almashtiring (qutblilikka e'tibor bering).
  4. Orqa qopqoqni va vintlarni almashtiring. Vintni haddan tashqari qattiq tortmang.

Uchni Almashtirish

  1. Qurilmani o'chiring.
  2. Teshikli vintni olib tashlang va uch qopqog'ini olib tashlang.
  3. Uchni almashtiring.
  4. Uch qopqog'ini va vintni almashtiring. Vintni haddan tashqari qattiq tortmang.

Tozalash

Vaqti-vaqti bilan nam mato va yumshoq detarjen bilan artib turing; abrazivlar yoki erituvchilardan foydalanmang.

Bir Yillik Cheklangan Kafolat

Greenlee Textron Inc. ushbu mahsulotlarning asl xaridoriga ushbu mahsulotlar bir yil davomida ishlov berish va materiallardagi nuqsonlardan xoli bo'lishiga kafolat beradi, normal eskirish va suiiste'mollik bundan mustasno.
Barcha Sinov Asboblarini ta'mirlash uchun avval AQSh va Kanadada 800 642-2155 raqamiga qo'ng'iroq qilib, mijozlarga xizmat ko'rsatish bo'limimizga murojaat qilib, Qaytarishga Ruxsatnoma Raqamini so'rashingiz kerak.
Telefon +1 760 598-8900
Faks +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. Textron Inc.ning sho''ba korxonasi hisoblanadi.
www.greenlee.com
