Greenlee 200FP - Návod na použitie filtrovanej tónovej sondy
Popis

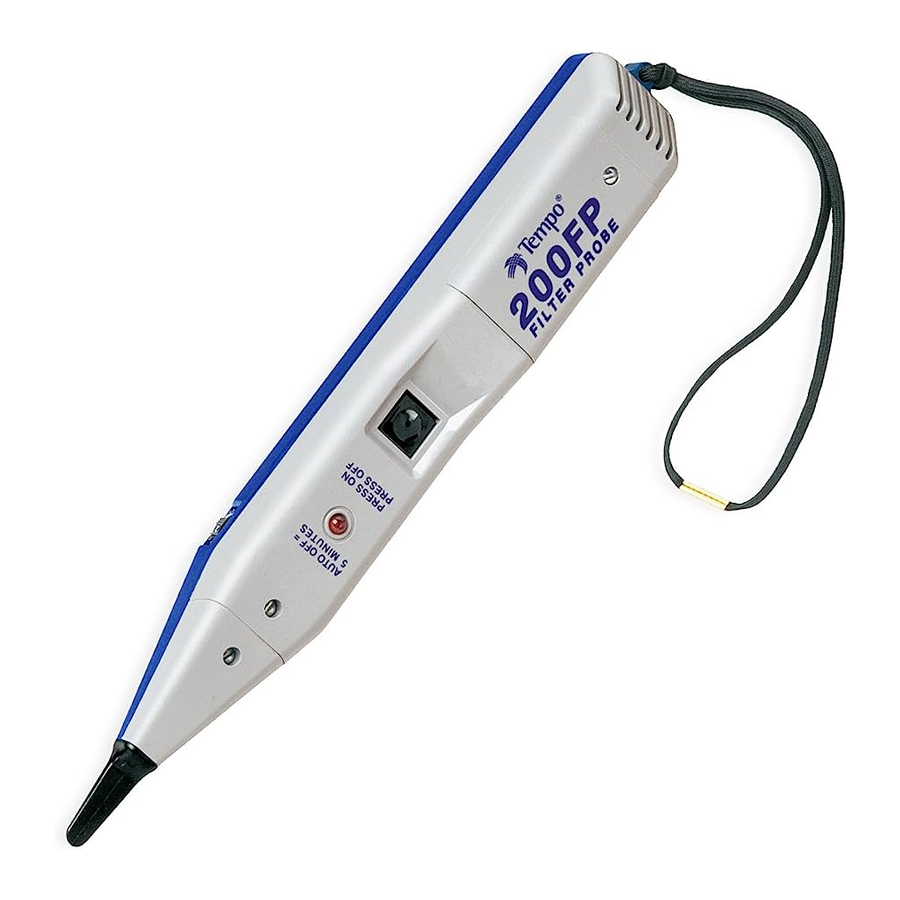

Filtrovaná tónová sonda 200FP je navrhnutá na identifikáciu a sledovanie vodičov alebo káblov v skupine bez nutnosti odstraňovania izolácie. Okrem toho bola 200FP špeciálne navrhnutá na filtrovanie všetkého hluku súvisiaceho s napájaním, aby sa eliminoval "brum elektrického vedenia" ("Power Line Hum"). Jednotka je vyrobená z odolného ABS plastu a voliteľné kožené puzdro, 200C, je k dispozícii. 200FP je tiež k dispozícii ako súčasť súpravy Model 801K.
Keď je 200FP zapnutá (ON), ale nezaznamenáva signál, signálna LED dióda na chvíľu (každé 4 sekundy) zabliká ako viditeľný indikátor zapnutia (ON) a pripomienka. Keď sonda detekuje tónový signál, signálna LED dióda bude slúžiť ako indikátor sily signálu. Čím jasnejšia je LED dióda, tým silnejší je detekovaný tónový signál.
Bezpečnosť
Bezpečnosť je nevyhnutná pri používaní a údržbe nástrojov a zariadení Greenlee. Tento návod na použitie a všetky označenia na nástroji poskytujú informácie na predchádzanie nebezpečenstvám a nebezpečným praktikám súvisiacim s používaním tohto nástroja. Dodržiavajte všetky uvedené bezpečnostné informácie.
Účel tohto návodu
Tento návod je určený na oboznámenie personálu s bezpečnými postupmi obsluhy a údržby filtrovanej tónovej sondy Greenlee Communications 200FP. Pred použitím nástroja si prečítajte celý tento návod a majte ho k dispozícii všetkým pracovníkom. Náhradné príručky sú k dispozícii na vyžiadanie bezplatne.
Ovládacie prvky
Dlhým stlačením hlavného ovládacieho tlačidla sa jednotka vypne (OFF) alebo zapne (ON) a jednotka pípne, čím indikuje zmenu. Nižší tón pípania indikuje, že sa jednotka vypína (OFF). Bola zabudovaná funkcia automatického vypnutia (Auto-Off), ktorá vypne (OFF) 200FP po 5 minútach, aby sa šetrila životnosť batérie. Keď sa aktivuje automatické vypnutie (Auto-Off), zo reproduktora zaznie zvuk bee-bee-beebeep, ktorý upozorní používateľa, že 200FP je teraz vypnutá (OFF). Keď je napätie batérie nízke, jednotka pri zapnutí (ON) vydá tri klesajúce tóny.
Krátke stlačenia hlavného ovládacieho tlačidla aktivujú a deaktivujú filter brumu 200FP. Jednotka pípne, čím indikuje zmenu – jedno pípnutie znamená, že vstupuje do normálneho nefiltrovaného režimu, zatiaľ čo dvojité pípnutie znamená, že filter je aktivovaný. V normálnom režime indikátor LED svieti na červeno a vo filtrovacom režime sa LED dióda zobrazuje na zeleno.
Ovládací gombík hlasitosti umiestnený na pravej strane 200FP umožňuje používateľovi ovládať citlivosť a hlasitosť výstupu sondy.
Prevádzka
Identifikácia vodičov a káblov sa dosiahne tak, že sa najprv pripojí generátor sledovacieho tónu, ako napríklad Greenlee Communications 77HP, 77GX alebo AT8, k sledovaným vodičom.
V pracovných kábloch, ktoré sú ukončené, pripojte jeden vodič tónového generátora k vodiču a druhý testovací vodič k zemi alebo uzemneniu zariadenia. To umožňuje lokalizáciu kábla a identifikáciu pripojeného vodiča.
V nefunkčných alebo neukončených kábloch pripojte jeden testovací vodič tónového generátora k vodiču a druhý testovací vodič k inému vodiču (t. j. hrot a krúžok otvoreného páru). To môže sťažiť lokalizáciu kábla, ale umožňuje pozitívnu identifikáciu oboch vodičov v sledovanom páre.
- Na aktiváciu 200FP použite dlhé stlačenie štvorcového hlavného
Poznámka: Zmeny teploty a napájania batérie môžu ovplyvniť frekvenciu tónov produkovaných akýmkoľvek daným tónovým generátorom. Za určitých podmienok môže testovacia súprava tónov produkovať frekvencie, ktoré sú podobné brumu elektrického vedenia, a spôsobiť, že ich filter 200FP zablokuje. - Pred lokalizáciou tónu na vzdialenom konci kábla alebo vodiča potvrďte správnu funkciu 200FP pri zdroji tónu. Keď je sonda zapnutá (ON) a vo filtrovacom režime (krátke stlačenie ovládacieho tlačidla a zelené blikanie LED diódy), počúvajte nepretržitý jeden tón alebo úplný kolísavý tón na generátore tónu. Ak sa nezistí žiadny tón alebo iba "polovica" kolísavého tónu, použite 200FP v "Normálnom" nefiltrovanom nastavení alebo vymeňte batériu v generátore tónu.
- Po aktivácii je možné nastaviť ovládanie hlasitosti tak, aby vyhovovalo prostrediu. Hlasitosť výstupu tónu sondy je možné zvýšiť, aby sa prekonal hluk (t. j. premávka vozidiel, lietadlá alebo stroje), alebo znížiť, aby sa znížilo rušenie alebo pri práci v oblastiach citlivých na hluk.
- 200FP je vybavená zapustenými portami na pripojenie súpravy pre elektrikárov. Pripojenie súpravy automaticky aktivuje sondu, keď je na súprave zvolený režim Talk (hovor).
- Ak chcete aktivovať 200FP bez stlačenia hlavného ovládacieho tlačidla, stlmte reproduktor a používajte iba LED diódu, pripojte prepojku medzi dve zapustené karty. To simuluje pripojenie súpravy pre elektrikárov.
- Dotknite sa hrotom 200FP izolácie každého potenciálneho cieľového vodiča.
- Príjem tónu bude najhlasnejší na danom vodiči. (Príjem tónu je možné zlepšiť oddelením vodičov od skupiny.)
Špecifikácie
Elektrické
Nominálny zisk: 35 dB
Nominálna vstupná impedancia: 100 MΩ
Odpor hrotu sondy (minimálny): 300 Ω
Batéria: Jedna 9V alkalická
Nominálna životnosť batérie: 50 hodín
Prepäťová ochrana: Cat I, 150V to Gnd
Fyzické
Dĺžka: 250 mm (9.85")
Šírka: 32 mm (1.27")
Hĺbka: 35 mm (1.38")
Hmotnosť: 142 g (5 oz)
Prevádzkové/skladovacie podmienky
Teplota: 0°C až 50°C (32°F až 122°F)
Údržba
Pred otvorením krytu odpojte testovacie vodiče od obvodu a vypnite (OFF) jednotku.
Nedodržanie tohto upozornenia môže viesť k vážnemu zraneniu alebo smrti.
Výmena batérie
- Vypnite (OFF) jednotku.
- Odstráňte skrutku a potom dvierka batérie.
- Vymeňte batériu (dodržujte polaritu).
- Nasaďte zadný kryt a skrutky. Skrutku príliš neuťahujte.
Výmena hrotu
- Vypnite (OFF) jednotku.
- Odstráňte skrutku so štrbinou a odstráňte kryt hrotu.
- Vymeňte hrot.
- Nasaďte kryt hrotu a skrutku. Skrutku príliš neuťahujte.
Čistenie
Pravidelne utierajte vlhkou handričkou a jemným čistiacim prostriedkom; nepoužívajte abrazívne prostriedky ani rozpúšťadlá.
Jednoročná obmedzená záruka
Spoločnosť Greenlee Textron Inc. zaručuje pôvodnému kupujúcemu tohto tovaru na použitie, že tieto výrobky budú bez chýb spracovania a materiálu po dobu jedného roka, s výnimkou bežného opotrebenia a zneužitia.
Pre všetky opravy testovacích prístrojov musíte najprv požiadať o autorizačné číslo vrátenia kontaktovaním nášho oddelenia služieb zákazníkom na adrese:
bezplatná linka v USA a Kanade 800 642-2155
Telefón +1 760 598-8900
Fax +1 760 598-5634.
Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. je dcérskou spoločnosťou Textron Inc.
www.greenlee.com
