Greenlee 200FP - Szűrt hangfrekvenciás vizsgáló kézikönyv

Tartalom

1 Leírás
2 Biztonság
3 A kézikönyv célja
4 Vezérlők
5 Működés
6 Műszaki adatok
7 Karbantartás
8 Egyéves korlátozott garancia
9 Hivatkozások
10 Kézikönyv letöltése
11 Más nyelveken

Leírás

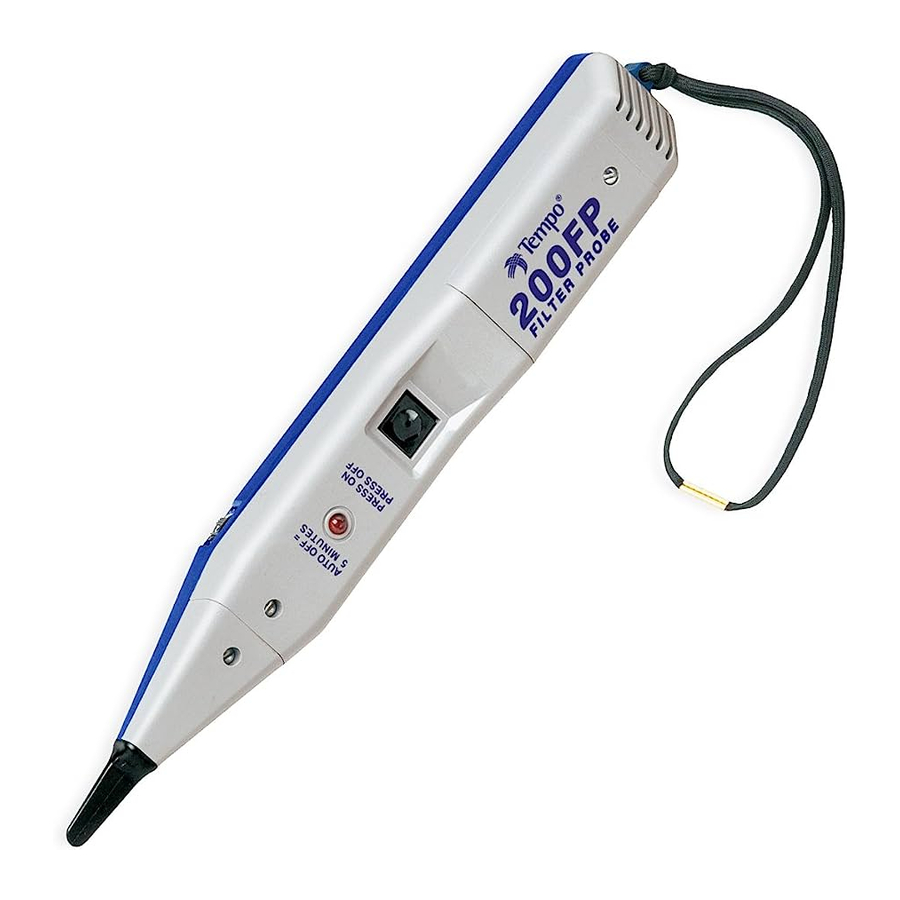

A 200FP szűrt hangfrekvenciás vizsgáló a vezetékek vagy kábelek azonosítására és nyomon követésére szolgál egy csoporton belül, a szigetelés eltávolítása nélkül. Ezenkívül a 200FP kifejezetten úgy lett kialakítva, hogy kiszűrje az összes áramellátással kapcsolatos zajt, hogy kiküszöbölje az "áramvezeték zúgását" ("Power Line Hum"). A készülék tartós ABS műanyagból készült, és opcionális bőr hordtáska, 200C is kapható. A 200FP a 801K modellkészlet részeként is elérhető.

Amikor a 200FP be van kapcsolva, de nem érzékel jelet, a jelző LED pillanatnyilag (4 másodpercenként) felvillan, mint egy látható BE jelzés és emlékeztető. Amikor a vizsgáló hangfrekvenciás jelet érzékel, a jelző LED a jelerősség jelzőjeként szolgál. Minél fényesebb a LED, annál erősebb a detektált hangfrekvenciás jel.

Biztonság

A biztonság elengedhetetlen a Greenlee szerszámok és berendezések használata és karbantartása során. Ez a használati útmutató és a szerszámon található jelölések információt nyújtanak a szerszám használatával kapcsolatos veszélyek és nem biztonságos gyakorlatok elkerüléséhez. Tartsa be az összes megadott biztonsági információt.

A kézikönyv célja

Ez a kézikönyv arra szolgál, hogy megismertesse a személyzetet a Greenlee Communications 200FP szűrt hangfrekvenciás vizsgáló biztonságos üzemeltetési és karbantartási eljárásaival. Kérjük, olvassa el ezt a teljes kézikönyvet a szerszám használata előtt, és tartsa a kézikönyvet minden személyzet számára elérhető helyen. Csere kézikönyvek kérésre, külön díj nélkül állnak rendelkezésre.

Vezérlők

A fő vezérlőgomb hosszú megnyomásával a készülék KI- vagy BE kapcsol, és a készülék sípolással jelzi a változást. Egy alacsonyabb hangmagasságú sípolás azt jelzi, hogy a készülék KIKAPCSOL. Egy automatikus kikapcsolás funkció került beépítésre, hogy 5 perc után KIKAPCSOLJA a 200FP-t, ezzel is segítve az akkumulátor élettartamának megőrzését. Amikor az automatikus kikapcsolás aktiválódik, egy bee-bee-beebeep hang hallatszik a hangszóróból, hogy figyelmeztesse a felhasználót, hogy a 200FP most KI van kapcsolva. Ha az akkumulátor feszültsége alacsony, a készülék három ereszkedő hangot ad ki, amikor BE van kapcsolva.

A fő vezérlőgomb rövid megnyomásával be- és kikapcsolható a 200FP zúgásszűrője. A készülék sípolással jelzi a változást – egyetlen sípolás azt jelenti, hogy belép a normál szűretlen üzemmódba, míg a dupla sípolás azt jelenti, hogy a szűrő be van kapcsolva. Normál üzemmódban a LED jelző piros színnel működik, szűrő üzemmódban pedig a LED zölden jelenik meg.

A 200FP jobb oldalán található hangerőszabályzó gomb lehetővé teszi a felhasználó számára a vizsgáló kimenetének érzékenységének és hangerejének szabályozását.

Működés

A vezetékek és kábelek azonosítása úgy történik, hogy először egy nyomkövető hanggenerátort, például a Greenlee Communications 77HP, 77GX vagy AT8-at csatlakoztatunk a nyomon követett vezetékekhez.
A lezárt munkakábelekben a hanggenerátor egyik vezetékét egy vezetékhez, a másik tesztvezetéket pedig a földhöz vagy a berendezés földeléséhez csatlakoztassa. Ez lehetővé teszi a kábel lokalizálását és a csatlakoztatott vezeték azonosítását.

Nem működő vagy lezáratlan kábelekben a hanggenerátor egyik tesztvezetékét egy vezetékhez, a másik tesztvezetékét pedig egy másik vezetékhez csatlakoztassa (azaz egy nyitott pár csúcsát és gyűrűjét). Ez megnehezítheti a kábel lokalizálását, de lehetővé teszi a nyomon követett pár mindkét vezetékének pozitív azonosítását.

A 200FP aktiválásához nyomja meg hosszan a négyzet alakú fő
Megjegyzés: A hőmérséklet és az akkumulátor teljesítményének változásai befolyásolhatják a hanggenerátorok által generált hangok frekvenciáját. Bizonyos körülmények között egy hangfrekvenciás tesztkészlet olyan frekvenciákat generálhat, amelyek hasonlóak az áramvezeték zúgásához, és a 200FP szűrő üzemmódja blokkolhatja azokat.
Mielőtt a kábel vagy vezeték távoli végén lokalizálná a hangot, ellenőrizze a 200FP megfelelő működését a hangforrásnál. Ha a vizsgáló BE van kapcsolva és szűrő üzemmódban van (a vezérlőgomb rövid megnyomása és egy zöld LED villog), hallgasson egy folyamatos egyetlen hangot vagy egy teljes nyávogó hangot a hanggenerátornál. Ha nem észlel hangot vagy csak a nyávogó hang "felét", használja a 200FP-t "Normál" szűretlen beállításban, vagy cserélje ki az akkumulátort a hanggenerátorban.
Az aktiválás után a hangerőszabályzó a környezethez igazítható. A vizsgáló hangereje növelhető a zaj leküzdése érdekében (azaz járműforgalom, repülőgépek vagy gépek), vagy csökkenthető az interferencia csökkentése érdekében, vagy ha zajérzékeny területeken dolgozik.
A 200FP süllyesztett portokkal van felszerelve a szerelői fejhallgató csatlakoztatásához. A fejhallgató csatlakoztatása automatikusan aktiválja a vizsgáló, amikor a Talk (Beszélgetés) üzemmód van kiválasztva a készüléken.
A 200FP aktiválásához a fő vezérlőgomb megnyomása nélkül, némítsa el a hangszórót, és csak a LED-et használja, csatlakoztasson egy áthidalót a két süllyesztett fül közé. Ez egy fejhallgató csatlakoztatását szimulálja.
Érintse a 200FP hegyét az egyes potenciális célvezetők szigeteléséhez.
A hang vétele a leghangosabb lesz a szóban forgó vezetéken. (A hang vétele javítható a vezetékek csoporttól való elválasztásával.)

Műszaki adatok

Elektromos
Névleges erősítés: 35 dB
Névleges bemeneti impedancia: 100 MΩ
Vizsgáló hegyének ellenállása (minimum): 300 Ω
Akkumulátor: Egy 9V-os alkáli elem
Névleges akkumulátor-élettartam: 50 óra
Túlfeszültség védelem: Cat I, 150V a földhöz képest

Fizikai
Hosszúság: 250 mm (9,85")
Szélesség: 32 mm (1,27")
Mélység: 35 mm (1,38")
Súly: 142 g (5 oz)

Üzemeltetési/tárolási feltételek
Hőmérséklet: 0°C és 50°C között (32°F és 122°F között)

Karbantartás

A ház kinyitása előtt távolítsa el a tesztvezetékeket az áramkörből, és kapcsolja ki a készüléket.
A figyelmeztetés be nem tartása súlyos sérülést vagy halált okozhat.

Akkumulátor csere

Kapcsolja ki a készüléket.
Távolítsa el a csavart, majd az akkumulátor fedelét.
Cserélje ki az akkumulátort (ügyeljen a polaritásra).
Tegye vissza a hátlapot és a csavarokat. Ne húzza túl a csavart.

Hegy csere

Kapcsolja ki a készüléket.
Távolítsa el a hornyos csavart, és távolítsa el a hegy fedelét.
Cserélje ki a hegyet.
Tegye vissza a hegy fedelét és a csavart. Ne húzza túl a csavart.

Tisztítás

Időnként törölje le nedves ruhával és enyhe mosószerrel; ne használjon súrolószereket vagy oldószereket.

Egyéves korlátozott garancia

A Greenlee Textron Inc. szavatolja a jelen termékek eredeti vásárlójának, hogy ezek a termékek a használat során egy évig mentesek lesznek a gyártási és anyaghibáktól, a normál kopás és a visszaélés kivételével.
Minden tesztműszer javításához először kérnie kell egy visszaküldési engedélyszámot az ügyfélszolgálatunkkal való kapcsolatfelvétellel:
ingyenesen az Egyesült Államokban és Kanadában 800 642-2155
Telefon +1 760 598-8900
Fax +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
A Greenlee Textron Inc. a Textron Inc. leányvállalata.
www.greenlee.com
