Greenlee 200FP - Сүзгіленген тондық зонд нұсқаулығы

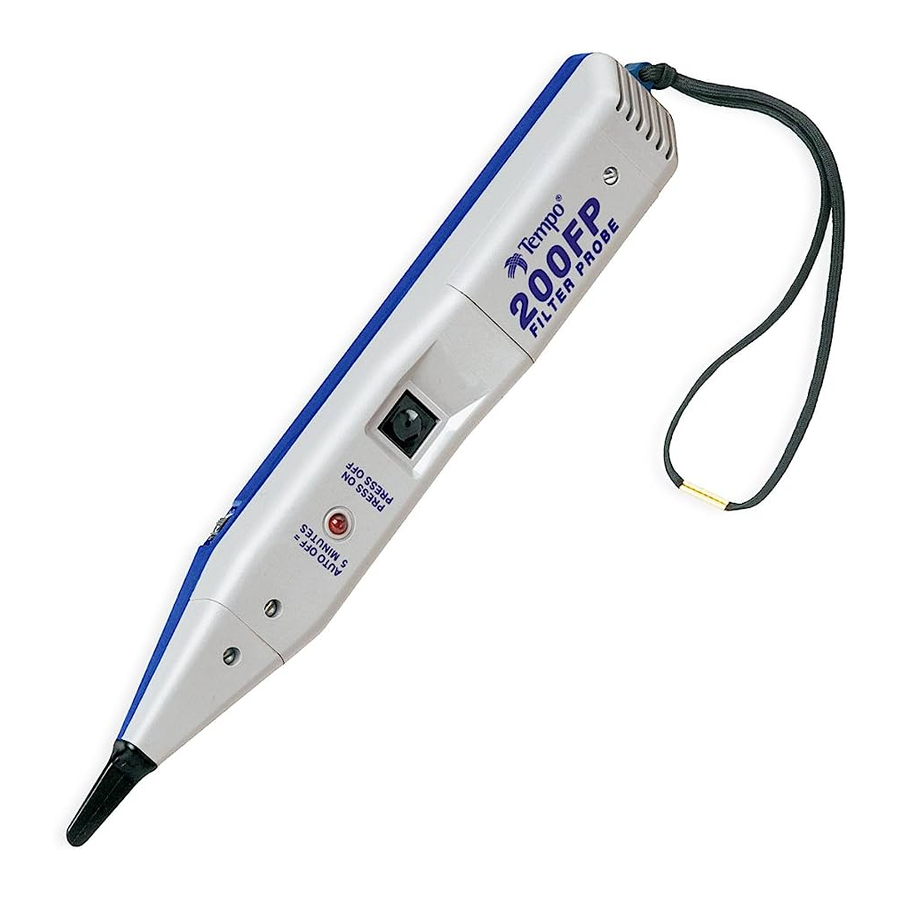

Сипаттама

200FP сүзгіленген тондық зонды оқшаулауды алып тастау қажеттілігінсіз, сымдар немесе кабельдер тобындағы сымдарды немесе кабельдерді анықтауға және іздеуге арналған. Сонымен қатар, 200FP "Электр желісінің ызылын" жою үшін барлық қуатқа қатысты шуды сүзуге арнайы жасалған. Құрылғы берік ABS пластиктен жасалған және қосымша былғарыдан жасалған 200C тасымалдауға арналған қорабы бар. 200FP сонымен қатар 801K үлгілі жинағының бөлігі ретінде де қол жетімді.

200FP қосулы болғанда, бірақ сигналды анықтамаған кезде, сигнал шамы көрінетін ҚОСУ индикаторы және еске салғыш ретінде (әр 4 секунд сайын) жыпылықтайды. Зонд тондық сигналды анықтаған кезде, сигнал шамы сигнал күшінің индикаторы ретінде қызмет етеді. Шам неғұрлым жарық болса, анықталған тондық сигнал соғұрлым күшті болады.

Қауіпсіздік

Greenlee құралдары мен жабдықтарын пайдалану және техникалық қызмет көрсету кезінде қауіпсіздік маңызды. Бұл нұсқаулық және құралдағы кез келген белгілер осы құралды пайдалануға байланысты қауіптер мен қауіпті әрекеттерден аулақ болу туралы ақпарат береді. Берілген барлық қауіпсіздік ақпаратын сақтаңыз.

Осы нұсқаулықтың мақсаты

Бұл нұсқаулық персоналды Greenlee Communications 200FP сүзгіленген тондық зондының қауіпсіз жұмысы және техникалық қызмет көрсету тәртібімен таныстыруға арналған. Құралды пайдаланбас бұрын осы нұсқаулықты толығымен оқып шығыңыз және осы нұсқаулықты барлық персоналға қолжетімді етіңіз. Алмастыру нұсқаулықтары сұраныс бойынша қосымша ақысыз беріледі.

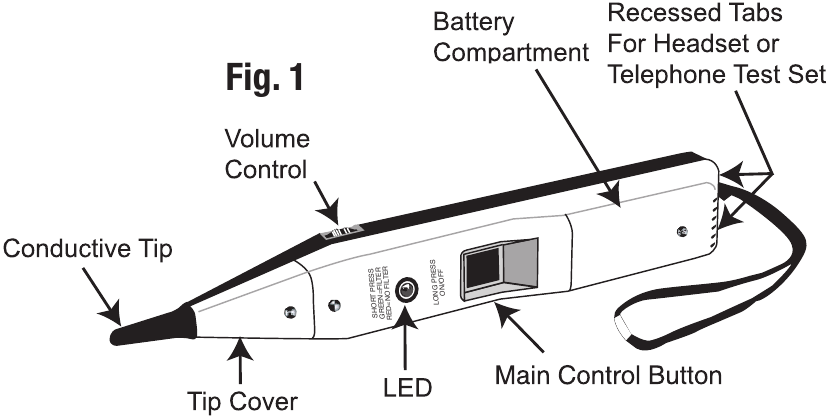

Басқару элементтері

Негізгі басқару түймесін ұзақ басу құрылғыны ӨШІРЕДІ немесе ҚОСАДЫ және өзгерісті көрсету үшін құрылғы дыбыс береді. Төменгі тон дыбысы құрылғының ӨШІП жатқанын көрсетеді. Батареяның қызмет ету мерзімін сақтау үшін 200FP-ді 5 минуттан кейін ӨШІРУ үшін автоматты түрде өшіру функциясы енгізілген. Автоматты түрде өшіру іске қосылған кезде, пайдаланушыға 200FP-дің қазір ӨШІК екенін ескерту үшін динамиктен би-би-би-бип дыбысы шығады. Батарея кернеуі төмен болғанда, құрылғы ҚОСЫЛҒАН кезде үш төмендейтін тон шығарады.

Негізгі басқару түймесін қысқа басу 200FP-дің ызыл сүзгісін қосады және ажыратады. Құрылғы өзгерісті көрсету үшін дыбыс береді – бір реттік дыбыс оның қалыпты сүзгіленбеген режимге кіретінін білдіреді, ал қос дыбыс сүзгінің қосылғанын білдіреді. Қалыпты режимде жарықдиодты индикатор қызыл түспен жұмыс істейді, ал сүзгі режимінде жарықдиодты шам жасыл болып көрінеді.

200FP оң жағында орналасқан дыбыс деңгейін басқару тұтқасы пайдаланушыға зонд шығысының сезімталдығы мен қаттылығын басқаруға мүмкіндік береді.

Жұмыс істеу

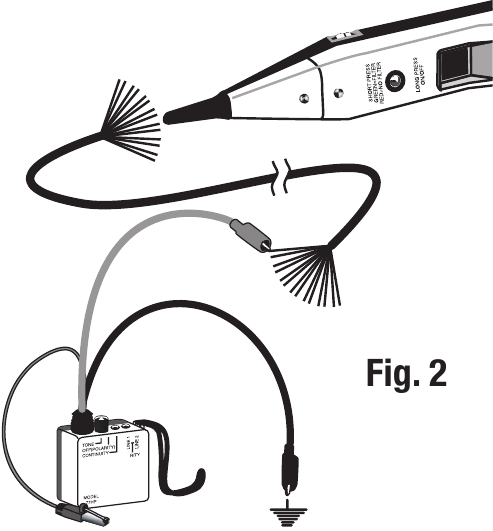

Сымдар мен кабельдерді анықтау алдымен Greenlee Communications 77HP, 77GX немесе AT8 сияқты іздеу тон генераторын іздестіріліп жатқан сымдарға қосу арқылы жүзеге асырылады.
Аяқталған жұмыс істейтін кабельдерде тон генераторының бір сымын сымға, ал екінші сынақ сымын жерге немесе жабдық жеріне қосыңыз. Бұл кабельдің орналасқан жерін анықтауға және қосылған сымды анықтауға мүмкіндік береді.

Жұмыс істемейтін немесе аяқталмаған кабельдерде тон генераторының бір сынақ сымын сымға, ал екінші сынақ сымын басқа сымға қосыңыз (яғни, ашық жұптың ұшы мен сақинасы). Бұл кабельдің орналасқан жерін анықтауды сәл қиындатуы мүмкін, бірақ іздестірілген жұптағы екі сымды да нақты анықтауға мүмкіндік береді.

1. 200FP-ді іске қосу үшін шаршы негізгі түймені ұзақ басыңыз
   Ескертпе: Температураның және батарея қуатының өзгеруі кез келген тон генераторы шығаратын тонның жиілігіне әсер етуі мүмкін. Кейбір жағдайларда тон сынақ жинағы электр желісінің ызылына ұқсас жиіліктерді шығаруы мүмкін және олар 200FP сүзгі режимімен бұғатталуы мүмкін.
2. Кабельдің немесе сымның алыс ұшындағы тонды таппас бұрын, тон көзінде 200FP-дің дұрыс жұмыс істеуін растаңыз. Зонд ҚОСУЛЫ және сүзгі режимінде (басқару түймесін қысқа басу және жасыл жарықдиодты шамның жыпылықтауы) тон генераторында тұрақты бір тонды немесе толық дірілдеген тонды тыңдаңыз. Егер тон болмаса немесе дірілдеген тонның тек "жартысы" ғана анықталса, 200FP-ді "Қалыпты" сүзгіленбеген күйде пайдаланыңыз немесе тон генераторындағы батареяны ауыстырыңыз.
3. Іске қосылғаннан кейін дыбыс деңгейін басқару элементін қоршаған ортаға сәйкес реттеуге болады. Зонд тон шығысының қаттылығын шуды жеңу үшін (яғни, көлік қозғалысы, ұшақтар немесе машиналар) арттыруға немесе кедергіні азайту үшін немесе шуға сезімтал аймақтарда жұмыс істегенде азайтуға болады.
4. 200FP сызықшының түбін қосуға арналған ойық ұяшықтармен жабдықталған. Түпті бекіту жинақта Сөйлесу режимі таңдалған кезде зондты автоматты түрде іске қосады.
5. Негізгі басқару түймесін баспай-ақ 200FP-ді іске қосу үшін, динамикті өшіріңіз және тек жарықдиодты шамды пайдаланыңыз, екі ойық қойындының арасына секіргішті бекітіңіз. Бұл түптің қосылымын имитациялайды.
6. 200FP ұшын әрбір ықтимал нысана өткізгішінің оқшаулауына тигізіңіз.
7. Тонды қабылдау тақырыптық сымда ең қатты болады. (Тонды қабылдауды сымдарды топтан бөлу арқылы жақсартуға болады.)

Техникалық сипаттамалар

Электрлік
Номиналды күшейту: 35 дБ
Номиналды кіріс кедергісі: 100 MΩ
Зонд ұшының кедергісі (минималды): 300 Ω
Батарея: Бір 9V сілтілік
Батареяның номиналды қызмет ету мерзімі: 50 сағат
Шамадан тыс кернеуден қорғау: Cat I, 150V to Gnd

Физикалық
Ұзындығы: 250 мм (9,85")
Ені: 32 мм (1,27")
Тереңдігі: 35 мм (1,38")
Салмағы: 142 г (5 унция)

Жұмыс істеу/сақтау шарттары
Температура: 0°C-тан 50°C-қа дейін (32°F-тан 122°F-қа дейін)

Техникалық қызмет көрсету

Қапты ашпас бұрын, сынақ сымдарын тізбектен алып тастаңыз және құрылғыны өшіріңіз (өшіру).
Бұл ескертуді сақтамау ауыр жарақатқа немесе өлімге әкелуі мүмкін.

Батареяны ауыстыру

1. Құрылғыны өшіріңіз (өшіру).
2. Бұранданы, содан кейін батарея есігін алыңыз.
3. Батареяны ауыстырыңыз (полярлықты сақтаңыз).
4. Артқы жағын және бұрандаларды ауыстырыңыз. Бұранданы шамадан тыс қатайтпаңыз.

Ұшты ауыстыру

1. Құрылғыны өшіріңіз (өшіру).
2. Ойық бұранданы алыңыз және ұштың қақпағын алыңыз.
3. Ұшты ауыстырыңыз.
4. Ұштың қақпағын және бұранданы ауыстырыңыз. Бұранданы шамадан тыс қатайтпаңыз.

Тазалау

Мерзімді түрде дымқыл шүберекпен және жұмсақ жуғыш затпен сүртіңіз; абразивтерді немесе еріткіштерді пайдаланбаңыз.

Бір жылдық шектеулі кепілдік

Greenlee Textron Inc. осы тауарларды пайдалану үшін сатып алушыға осы өнімдердің қалыпты тозу мен теріс пайдалануды қоспағанда, бір жыл бойы ақаулардан және материалдан таза болатынына кепілдік береді.
Барлық сынақ құралдарын жөндеу үшін алдымен АҚШ пен Канададағы 800 642-2155 телефоны арқылы біздің тұтынушыларға қызмет көрсету бөліміне хабарласып, қайтаруға рұқсат нөмірін сұрауыңыз керек
Телефон +1 760 598-8900
Факс +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. is a subsidiary of Textron Inc.
www.greenlee.com
