Greenlee 200FP - Manual da Sonda de Tom Filtrada

Descrição

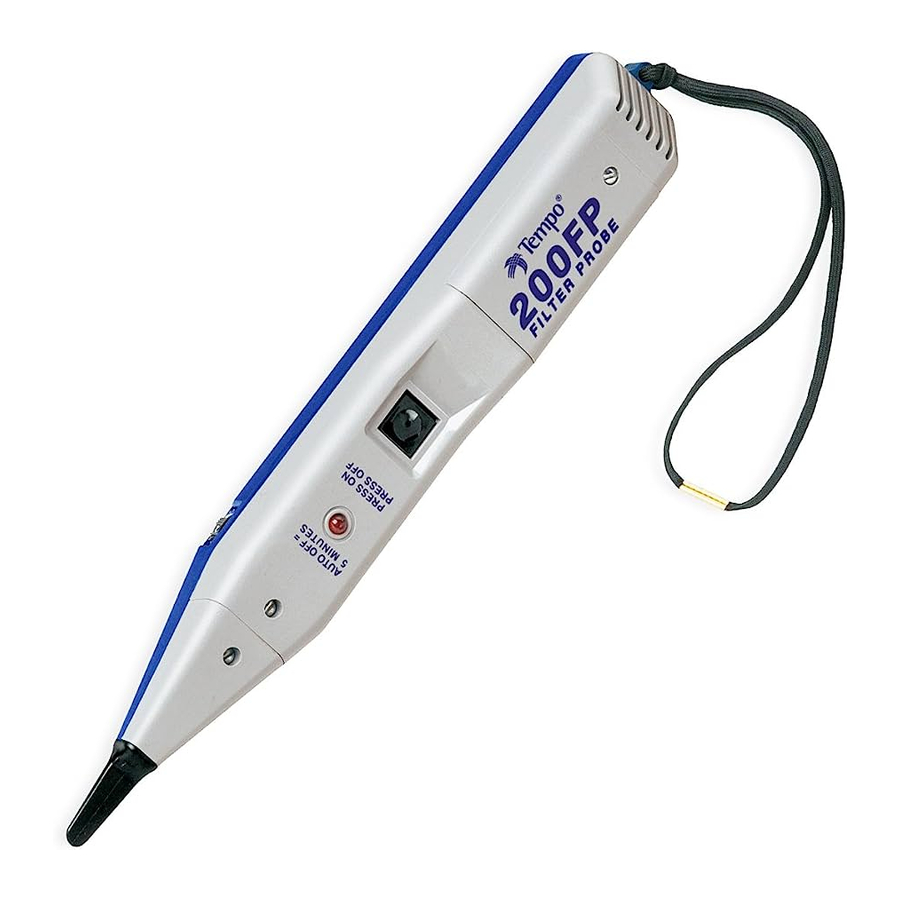

A Sonda de Tom Filtrada 200FP foi projetada para identificar e rastrear fios ou cabos dentro de um grupo sem a necessidade de remover o isolamento. Além disso, a 200FP foi especificamente projetada para filtrar todo o ruído relacionado à energia para eliminar o "Zumbido da Linha de Energia" ("Power Line Hum"). A unidade é construída em plástico ABS durável, e um estojo de transporte de couro opcional, 200C, está disponível. A 200FP também está disponível como parte do kit Modelo 801K.

Quando a 200FP está LIGADA (ON), mas não detecta um sinal, o LED de sinal piscará momentaneamente (a cada 4 segundos) como um indicador e lembrete visível de LIGADO (ON). Quando um sinal de tom é detectado pela sonda, o LED de sinal servirá como um indicador de intensidade do sinal. Quanto mais brilhante o LED, mais forte o sinal de tom detectado.

Segurança

A segurança é essencial no uso e manutenção das ferramentas e equipamentos Greenlee. Este manual de instruções e quaisquer marcações na ferramenta fornecem informações para evitar perigos e práticas inseguras relacionadas ao uso desta ferramenta. Observe todas as informações de segurança fornecidas.

Objetivo deste Manual

Este manual tem como objetivo familiarizar o pessoal com a operação segura e os procedimentos de manutenção da Sonda de Tom Filtrada Greenlee Communications 200FP. Leia este manual inteiro antes de operar a ferramenta e mantenha este manual disponível para todo o pessoal. Manuais de substituição estão disponíveis mediante solicitação, sem custo adicional.

Controles

Um toque longo no botão de controle principal DESLIGA (OFF) ou LIGA (ON) a unidade, e a unidade emite um bipe para indicar a mudança. Um bipe de tom mais baixo indica que a unidade está DESLIGANDO (OFF). Um recurso de Desligamento Automático (Auto-Off) foi incorporado para DESLIGAR (OFF) a 200FP após 5 minutos para ajudar a preservar a vida útil da bateria. Quando o Desligamento Automático (Auto-Off) é ativado, um som de bi-bi-bi-bipe sai do alto-falante para alertar o usuário de que a 200FP agora está DESLIGADA (OFF). Quando a voltagem da bateria está baixa, a unidade emite três tons descendentes quando é LIGADA (ON).

Toques curtos no botão de controle principal engatam e desengatam o filtro de zumbido da 200FP. A unidade emite um bipe para indicar a mudança – um único bipe significa que está entrando no modo normal não filtrado, enquanto um bipe duplo significa que o filtro está engatado. No modo normal, o indicador LED opera na cor vermelha e, no modo de filtro, o LED aparece verde.

Um botão de controle de volume localizado no lado direito da 200FP permite que o usuário controle a sensibilidade e o volume da saída da sonda.

Operação

A identificação de fios e cabos é realizada conectando primeiro um gerador de tom de rastreamento como o Greenlee Communications 77HP, 77GX ou AT8 aos fios que estão sendo rastreados.
Em cabos de trabalho que são terminados, conecte um fio do gerador de tom a um fio e o outro fio de teste ao terra ou aterramento do equipamento. Isso permite a localização do cabo e a identificação do fio conectado.

Em cabos não funcionais ou não terminados, conecte um fio de teste de um gerador de tom a um fio e o outro fio de teste a outro fio (ou seja, ponta e anel de um par aberto). Isso pode tornar a localização do cabo um pouco mais difícil, mas permite a identificação positiva de ambos os fios em um par rastreado.

1. Para ativar a 200FP, use um toque longo no quadrado principal
   Nota: Mudanças na temperatura e na energia da bateria podem afetar a frequência dos tons produzidos por qualquer gerador de tom. Sob certas condições, um conjunto de teste de tom pode produzir frequências semelhantes ao zumbido da linha de energia e fazer com que sejam bloqueadas pelo modo de filtro da 200FP.
2. Antes de localizar o tom na extremidade distante do cabo ou fio, confirme a operação adequada da 200FP na fonte de tom. Com a sonda LIGADA (ON) e no modo de filtro (um toque curto no botão de controle e um piscar de LED verde), ouça um tom único sólido ou um tom de modulação completo no gerador de tom. Se nenhum tom ou apenas "metade" de um tom de modulação for detectado, use a 200FP na configuração "Normal" não filtrada ou substitua a bateria no gerador de tom.
3. Uma vez ativado, o controle de volume pode ser ajustado para se adequar ao ambiente. O volume da saída de tom da sonda pode ser aumentado para superar o ruído (ou seja, tráfego de veículos, aviões ou máquinas) ou diminuído para reduzir a interferência ou ao trabalhar em áreas sensíveis ao ruído.
4. A 200FP está equipada com portas embutidas para conectar um conjunto de extremidades de um eletricista. Anexar o conjunto de extremidades ativa automaticamente a sonda quando o modo Talk (conversar) é selecionado no conjunto.
5. Para ativar a 200FP sem pressionar o botão de controle principal, silencie o alto-falante e use apenas o LED, conecte um jumper entre as duas abas embutidas. Isso simula a conexão de um conjunto de extremidades.
6. Toque a ponta da 200FP no isolamento de cada condutor alvo potencial.
7. A recepção do tom será mais alta no fio em questão. (A recepção do tom pode ser melhorada separando os fios do grupo.)

Especificações

Elétrico
Ganho Nominal: 35 dB
Impedância de Entrada Nominal: 100 MΩ
Resistência da Ponta da Sonda (mínimo): 300 Ω
Bateria: Uma alcalina de 9V
Vida Útil Nominal da Bateria: 50 horas
Proteção contra Sobretensão: Cat I, 150V para Gnd

Físico
Comprimento: 250 mm (9,85")
Largura: 32 mm (1,27")
Profundidade: 35 mm (1,38")
Peso: 142 g (5 oz)

Condições de Operação/Armazenamento
Temperatura: 0°C a 50°C (32°F a 122°F)

Manutenção

Antes de abrir a caixa, remova os fios de teste do circuito e desligue a unidade.
O não cumprimento deste aviso pode resultar em ferimentos graves ou morte.

Substituição da Bateria

1. Desligue a unidade (Turn the unit off).
2. Remova o parafuso, depois a porta da bateria.
3. Substitua a bateria (observe a polaridade).
4. Recoloque a parte de trás e os parafusos. Não aperte demais o parafuso.

Substituição da Ponta

1. Desligue a unidade (Turn the unit off).
2. Remova o parafuso com fenda e remova a tampa da ponta.
3. Substitua a ponta.
4. Recoloque a tampa da ponta e o parafuso. Não aperte demais o parafuso.

Limpeza

Limpe periodicamente com um pano úmido e detergente neutro; não use abrasivos ou solventes.

Garantia Limitada de Um Ano

A Greenlee Textron Inc. garante ao comprador original destes bens para uso que estes produtos estarão livres de defeitos de fabricação e material por um ano, exceto desgaste normal e abuso.
Para todos os reparos de instrumentos de teste, você deve primeiro solicitar um número de autorização de devolução entrando em contato com nosso departamento de atendimento ao cliente em:
ligação gratuita nos EUA e Canadá 800 642-2155
Telefone +1 760 598-8900
Fax +1 760 598-5634.

Greenlee / Uma Empresa Textron
4455 Boeing Drive • Rockford, IL 61109-2988 • EUA
815-397-7070
Greenlee Textron Inc. é uma subsidiária da Textron Inc.
www.greenlee.com
