Greenlee 200FP - Filtreli Ton Probu Kılavuzu

İçerikler

1 Açıklama
2 Güvenlik
3 Bu Kılavuzun Amacı
4 Kontroller
5 Çalışma
6 Teknik Özellikler
7 Bakım
8 Bir Yıllık Sınırlı Garanti
9 Referanslar
10 Kılavuzu indir
11 Diğer Dillerde

Açıklama

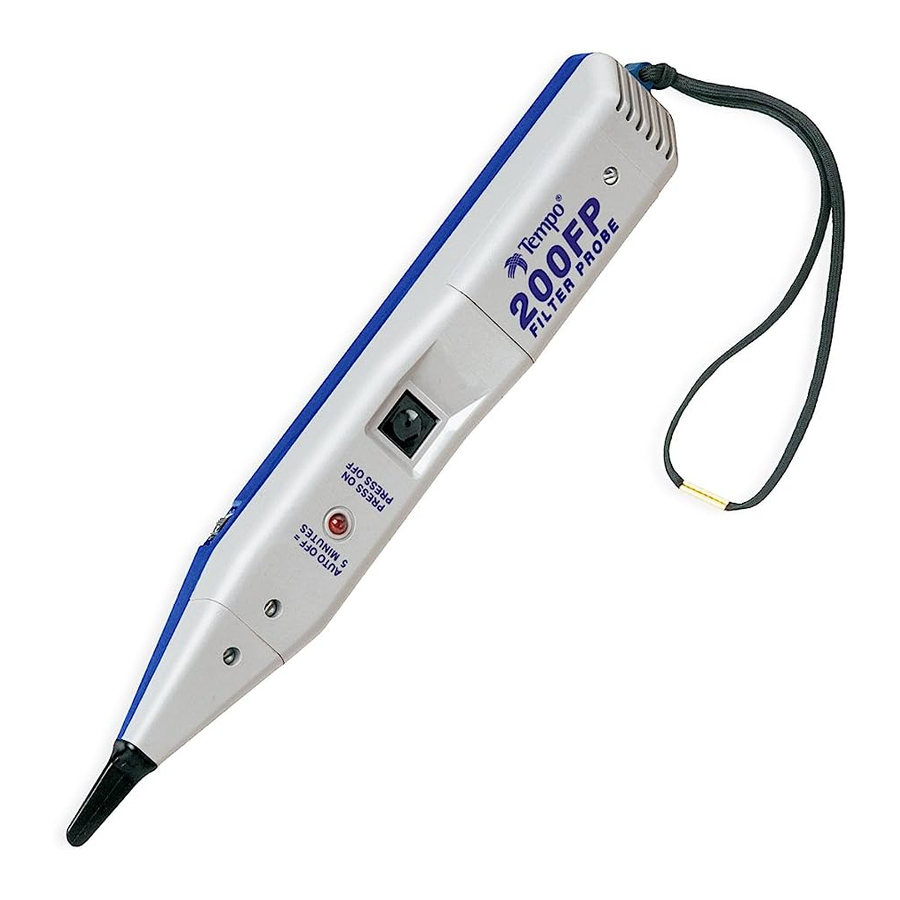

200FP Filtreli Ton Probu, yalıtımı çıkarmaya gerek kalmadan bir grup içindeki telleri veya kabloları tanımlamak ve izlemek için tasarlanmıştır. Ek olarak, 200FP, "Şebeke Hattı Gürültüsünü" ortadan kaldırmak için tüm güçle ilgili gürültüyü filtrelemek üzere özel olarak tasarlanmıştır. Ünite dayanıklı ABS plastikten yapılmıştır ve isteğe bağlı deri taşıma çantası, 200C mevcuttur. 200FP, Model 801K kitinin bir parçası olarak da mevcuttur.

200FP AÇIK olduğunda ancak bir sinyal algılamadığında, sinyal LED'i görünür bir AÇIK göstergesi ve hatırlatıcı olarak (her 4 saniyede bir) anlık olarak yanıp söner. Prob tarafından bir ton sinyali algılandığında, sinyal LED'i bir sinyal gücü göstergesi olarak hizmet edecektir. LED ne kadar parlaksa, algılanan ton sinyali o kadar güçlüdür.

Güvenlik

Greenlee alet ve ekipmanlarının kullanımında ve bakımında güvenlik esastır. Bu kullanım kılavuzu ve alet üzerindeki tüm işaretler, bu aletin kullanımıyla ilgili tehlikelerden ve güvenli olmayan uygulamalardan kaçınmak için bilgi sağlar. Sağlanan tüm güvenlik bilgilerine uyun.

Bu Kılavuzun Amacı

Bu kılavuz, personeli Greenlee Communications 200FP Filtreli Ton Probu'nun güvenli çalışması ve bakım prosedürleri hakkında bilgilendirmeyi amaçlamaktadır. Lütfen aleti çalıştırmadan önce bu kılavuzun tamamını okuyun ve bu kılavuzu tüm personelin erişimine açık tutun. Yedek kılavuzlar talep üzerine ücretsiz olarak temin edilebilir.

Kontroller

Ana kontrol düğmesine uzun basmak üniteyi KAPALI veya AÇIK konuma getirir ve ünite değişikliği belirtmek için bip sesi çıkarır. Daha düşük perdeli bir bip sesi, ünitenin KAPALI konuma geçtiğini gösterir. Pil ömrünü korumaya yardımcı olmak için 200FP'yi 5 dakika sonra KAPALI konuma getirmek için bir Otomatik Kapanma özelliği eklenmiştir. Otomatik Kapanma etkinleştiğinde, hoparlörden bir bip-bip-bip sesi çıkarak kullanıcıyı 200FP'nin artık KAPALI olduğu konusunda uyarır. Pil voltajı düşük olduğunda, ünite AÇIK konuma getirildiğinde üç alçalan ton çalar.

Ana kontrol düğmesine kısa basmak, 200FP'nin uğultu filtresini devreye alır ve devreden çıkarır. Ünite değişikliği belirtmek için bip sesi çıkarır – tek bir bip sesi normal filtrelenmemiş moda girdiğini, çift bip sesi ise filtrenin devrede olduğunu gösterir. Normal modda LED göstergesi kırmızı renkte çalışır ve filtre modunda LED yeşil görünür.

200FP'nin sağ tarafında bulunan bir ses kontrol düğmesi, kullanıcının prob çıkışının hassasiyetini ve yüksekliğini kontrol etmesini sağlar.

Çalışma

Tellerin ve kabloların tanımlanması, önce Greenlee Communications 77HP, 77GX veya AT8 gibi bir izleme ton üretecini izlenen kablolara bağlayarak gerçekleştirilir.
Sonlandırılmış çalışan kablolarda, ton üretecinin bir ucunu bir kabloya ve diğer test ucunu toprağa veya ekipman topraklamasına bağlayın. Bu, kablonun yerinin belirlenmesini ve bağlı kablonun tanımlanmasını sağlar.

Çalışmayan veya sonlandırılmamış kablolarda, bir ton üretecinin bir test ucunu bir kabloya ve diğer test ucunu başka bir kabloya bağlayın (yani, açık bir çiftin ucu ve halkası). Bu, kablonun yerinin belirlenmesini biraz daha zorlaştırabilir, ancak izlenen bir çifte ait her iki kablonun da pozitif olarak tanımlanmasını sağlar.

200FP'yi etkinleştirmek için kare ana
düğmesine uzun basın. Not: Sıcaklık ve pil gücündeki değişiklikler, herhangi bir ton üreteci tarafından üretilen tonların frekansını etkileyebilir. Bazı koşullar altında, bir ton test seti, şebeke hattı gürültüsüne benzer frekanslar üretebilir ve bunların 200FP'nin filtre modu tarafından engellenmesine neden olabilir.
Kablonun veya telin uzak ucundaki tonu bulmadan önce, ton kaynağında 200FP'nin düzgün çalıştığını doğrulayın. Prob AÇIK konumdayken ve filtre modundayken (kontrol düğmesine kısa bir basış ve yeşil bir LED yanıp sönmesi), ton üretecinde sabit tek bir tonu veya tam bir titreşim tonunu dinleyin. Ton yoksa veya yalnızca bir titreşim tonunun "yarısı" algılanırsa, 200FP'yi "Normal" filtrelenmemiş ayarında kullanın veya ton üretecinin pilini değiştirin.
Etkinleştirildikten sonra, ses kontrolü ortama uyacak şekilde ayarlanabilir. Prob tonu çıkışının yüksekliği, gürültüyü (yani, araç trafiği, uçaklar veya makineler) aşmak için artırılabilir veya paraziti azaltmak veya gürültüye duyarlı alanlarda çalışırken azaltılabilir.
200FP, bir hat işçisinin kulaklığını bağlamak için gömme portlarla donatılmıştır. Kulaklığın takılması, sette Konuşma modu seçildiğinde probu otomatik olarak etkinleştirir.
Ana kontrol düğmesine basmadan 200FP'yi etkinleştirmek, hoparlörü susturmak ve yalnızca LED'i kullanmak için iki gömme sekme arasına bir jumper takın. Bu, bir kulaklığın bağlantısını simüle eder.
200FP'nin ucunu her potansiyel hedef iletkenin yalıtımına dokundurun.
Tonun alımı, ilgili kabloda en yüksek olacaktır. (Tonun alımı, kabloları gruptan ayırarak iyileştirilebilir.)

Teknik Özellikler

Elektriksel
Nominal Kazanç: 35 dB
Nominal Giriş Empedansı: 100 MΩ
Prob Ucu Direnci (minimum): 300 Ω
Pil: Bir adet 9V alkalin
Nominal Pil Ömrü: 50 saat
Aşırı Gerilim Koruması: Cat I, 150V - Gnd

Fiziksel
Uzunluk: 250 mm (9.85")
Genişlik: 32 mm (1.27")
Derinlik: 35 mm (1.38")
Ağırlık: 142 g (5 oz)

Çalışma/Depolama Koşulları
Sıcaklık: 0°C - 50°C (32°F - 122°F)

Bakım

Kılıfı açmadan önce, test uçlarını devreden çıkarın ve üniteyi kapatın.
Bu uyarıya uyulmaması ciddi yaralanmalara veya ölüme neden olabilir.

Pil Değiştirme

Üniteyi kapatın.
Vidayı ve ardından pil kapağını çıkarın.
Pili değiştirin (polariteye dikkat edin).
Arkayı ve vidaları değiştirin. Vidayı aşırı sıkmayın.

Uç Değiştirme

Üniteyi kapatın.
Yivli vidayı çıkarın ve uç kapağını çıkarın.
Ucu değiştirin.
Uç kapağını ve vidayı değiştirin. Vidayı aşırı sıkmayın.

Temizleme

Periyodik olarak nemli bir bez ve hafif bir deterjanla silin; aşındırıcılar veya çözücüler kullanmayın.

Bir Yıllık Sınırlı Garanti

Greenlee Textron Inc., bu ürünlerin normal aşınma ve yıpranma ve kötüye kullanım dışında, bir yıl boyunca işçilik ve malzeme kusurlarına karşı ücretsiz olacağını bu malların orijinal alıcısına garanti eder.
Tüm Test Cihazı onarımları için, öncelikle Müşteri Hizmetleri departmanımızla iletişime geçerek bir İade Yetkilendirme Numarası talep etmelisiniz:
ABD ve Kanada'da ücretsiz 800 642-2155
Telefon +1 760 598-8900
Faks +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc., Textron Inc.'in bir yan kuruluşudur.
www.greenlee.com
