Greenlee 200FP - Ръководство за филтрирана тонална сонда

Описание

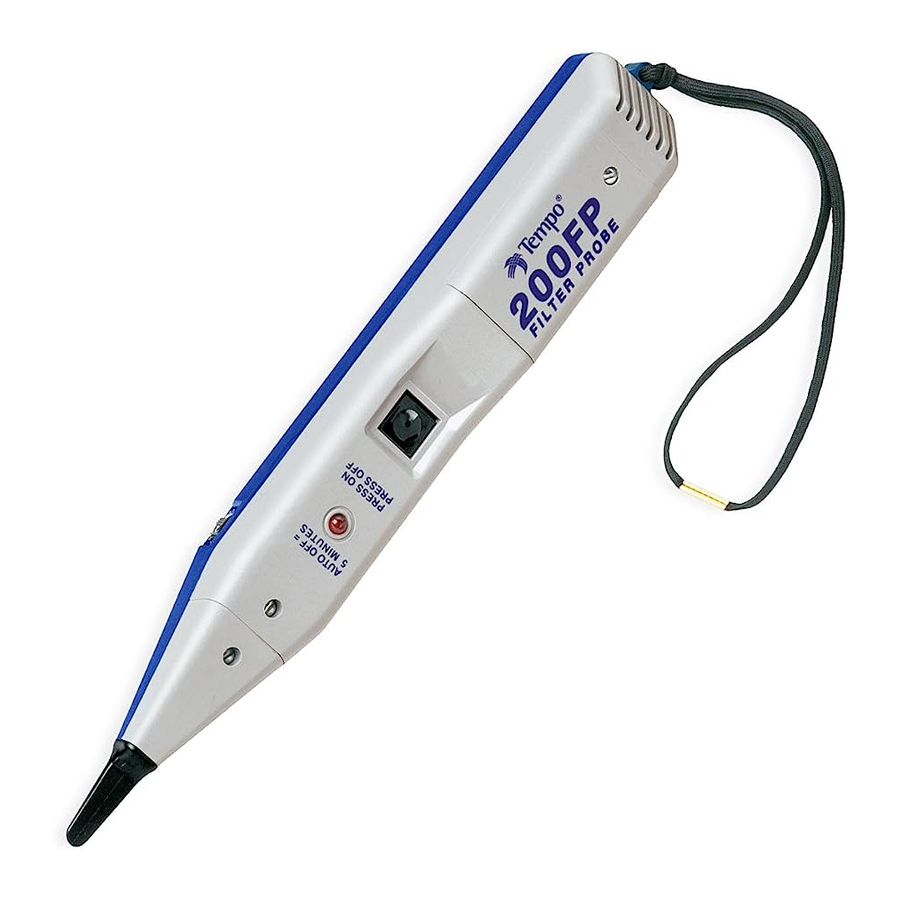

Филтрираната тонална сонда 200FP е проектирана да идентифицира и проследява проводници или кабели в група, без да е необходимо премахване на изолацията. В допълнение, 200FP е специално проектиран да филтрира всички шумове, свързани с електричеството, за да елиминира "бръмченето от електропроводи". Устройството е конструирано от издръжлива ABS пластмаса, а допълнителен кожен калъф за носене, 200C, е наличен. 200FP също е наличен като част от комплекта Model 801K.

Когато 200FP е включен (ON), но не открива сигнал, сигналният светодиод ще мига за момент (на всеки 4 секунди) като видим индикатор за включване (ON) и напомняне. Когато тонален сигнал е открит от сондата, сигналният светодиод ще служи като индикатор за силата на сигнала. Колкото по-ярък е светодиодът, толкова по-силен е откритият тонален сигнал.

Безопасност

Безопасността е от съществено значение при използването и поддръжката на инструменти и оборудване на Greenlee. Това ръководство с инструкции и всички маркировки върху инструмента предоставят информация за избягване на опасности и опасни практики, свързани с използването на този инструмент. Спазвайте цялата предоставена информация за безопасност.

Предназначение на това ръководство

Това ръководство е предназначено да запознае персонала с безопасните процедури за работа и поддръжка на филтрираната тонална сонда Greenlee Communications 200FP. Моля, прочетете цялото това ръководство, преди да използвате инструмента, и дръжте това ръководство на разположение на целия персонал. Заместващи ръководства са налични при поискване без допълнително заплащане.

Контроли

Дълго натискане на главния контролен бутон изключва (OFF) или включва (ON) устройството и устройството издава звуков сигнал, за да покаже промяната. По-нисък звуков сигнал показва, че устройството се изключва (OFF). Вградена е функция за автоматично изключване (Auto-Off), която изключва (OFF) 200FP след 5 минути, за да помогне за запазване на живота на батерията. Когато се активира автоматичното изключване (Auto-Off), от високоговорителя се чува звук би-би-бибип, за да предупреди потребителя, че 200FP вече е изключен (OFF). Когато напрежението на батерията е ниско, устройството издава три низходящи тона, когато е включено (ON).

Кратки натискания на главния контролен бутон включват и изключват филтъра за бръмчене на 200FP. Устройството издава звуков сигнал, за да покаже промяната – единичен звуков сигнал означава, че влиза в нормален нефилтриран режим, докато двоен звуков сигнал означава, че филтърът е включен. В нормален режим LED индикаторът работи в червен цвят, а във филтърен режим светодиодът изглежда зелен.

Копче за контрол на звука, разположено от дясната страна на 200FP, позволява на потребителя да контролира чувствителността и силата на звука на изхода на сондата.

Операция

Идентифицирането на проводници и кабели се осъществява чрез първо свързване на генератор на проследяващ тон като Greenlee Communications 77HP, 77GX или AT8 към проследяваните проводници.
При работещи кабели, които са терминирани, свържете единия проводник на тоналния генератор към проводник, а другия тестов проводник към земята или заземяването на оборудването. Това позволява локализиране на кабела и идентифициране на свързания проводник.

При неработещи или нетерминирани кабели свържете единия тестов проводник на тоналния генератор към проводник, а другия тестов проводник към друг проводник (т.е. връх и пръстен на отворена двойка). Това може да направи локализирането на кабела малко по-трудно, но позволява положителна идентификация и на двата проводника в проследена двойка.

1. За да активирате 200FP, използвайте дълго натискане на квадратния главен
   Забележка: Промените в температурата и мощността на батерията могат да повлияят на честотата на тоновете, произведени от даден тонален генератор. При определени условия комплект за тестване на тонове може да произвежда честоти, които са подобни на бръмченето на електропроводите и да бъдат блокирани от филтърния режим на 200FP.
2. Преди да локализирате тона в далечния край на кабела или проводника, потвърдете правилната работа на 200FP при източника на тон. Когато сондата е включена (ON) и във филтърен режим (кратко натискане на контролния бутон и зелено мигане на светодиода), слушайте за плътен единичен тон или пълен трептящ тон при тоналния генератор. Ако не бъде открит тон или само "половината" от трептящ тон, използвайте 200FP в "Нормална" (Normal) нефилтрирана настройка или сменете батерията в тоналния генератор.
3. След като бъде активиран, контролът на звука може да бъде настроен според околната среда. Силата на звука на изхода на тона на сондата може да бъде увеличена, за да се преодолее шума (т.е. автомобилен трафик, самолети или машини) или намалена, за да се намали смущението или при работа в чувствителни към шум зони.
4. 200FP е оборудван с вдлъбнати портове за свързване на комплект за телефонна линия. Прикачването на комплекта автоматично активира сондата, когато е избран режим Talk (Говори) на комплекта.
5. За да активирате 200FP, без да натискате главния контролен бутон, заглушете високоговорителя и използвайте само светодиода, прикачете джъмпер между двата вдлъбнати раздела. Това симулира свързване на комплект за телефонна линия.
6. Докоснете върха на 200FP към изолацията на всеки потенциален целеви проводник.
7. Приемането на тон ще бъде най-силно на въпросния проводник. (Приемането на тона може да бъде подобрено чрез отделяне на проводниците от групата.)

Спецификации

Електрически
Номинално усилване: 35 dB
Номинален входен импеданс: 100 MΩ
Съпротивление на върха на сондата (минимум): 300 Ω
Батерия: Една 9V алкална
Номинален живот на батерията: 50 часа
Защита от пренапрежение: Cat I, 150V към Gnd

Физически
Дължина: 250 mm (9.85")
Ширина: 32 mm (1.27")
Дълбочина: 35 mm (1.38")
Тегло: 142 g (5 oz)

Условия на работа/съхранение
Температура: 0°C до 50°C (32°F до 122°F)

Поддръжка

Преди да отворите кутията, извадете тестовите проводници от веригата и изключете (shut off) устройството.
Неспазването на това предупреждение може да доведе до сериозни наранявания или смърт.

Смяна на батерията

1. Изключете (Turn off) устройството.
2. Отстранете винта, след това вратата на батерията.
3. Сменете батерията (спазвайте поляритета).
4. Поставете обратно задната част и винтовете. Не затягайте винта прекалено много.

Смяна на върха

1. Изключете (Turn off) устройството.
2. Отстранете винта с прорез и отстранете капака на върха.
3. Сменете върха.
4. Поставете обратно капака на върха и винта. Не затягайте винта прекалено много.

Почистване

Периодично избърсвайте с влажна кърпа и мек почистващ препарат; не използвайте абразиви или разтворители.

Едногодишна ограничена гаранция

Greenlee Textron Inc. гарантира на първоначалния купувач на тези стоки за употреба, че тези продукти ще бъдат без дефекти в изработката и материала за една година, с изключение на нормалното износване и злоупотреба.
За всички ремонти на тестови инструменти първо трябва да поискате номер за разрешение за връщане, като се свържете с нашия отдел за обслужване на клиенти на:
безплатен в САЩ и Канада 800 642-2155
Телефон +1 760 598-8900
Факс +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. е дъщерно дружество на Textron Inc.
www.greenlee.com
