Greenlee 200FP - Filtreeritud Tooni Sond Manual

Sisu

1 Kirjeldus
2 Ohutus
3 Selle juhendi eesmärk
4 Juhtnupud
5 Kasutamine
6 Spetsifikatsioonid
7 Hooldus
8 Üheaastane piiratud garantii
9 Viited
10 Laadi alla juhend
11 Teistes keeltes

Kirjeldus

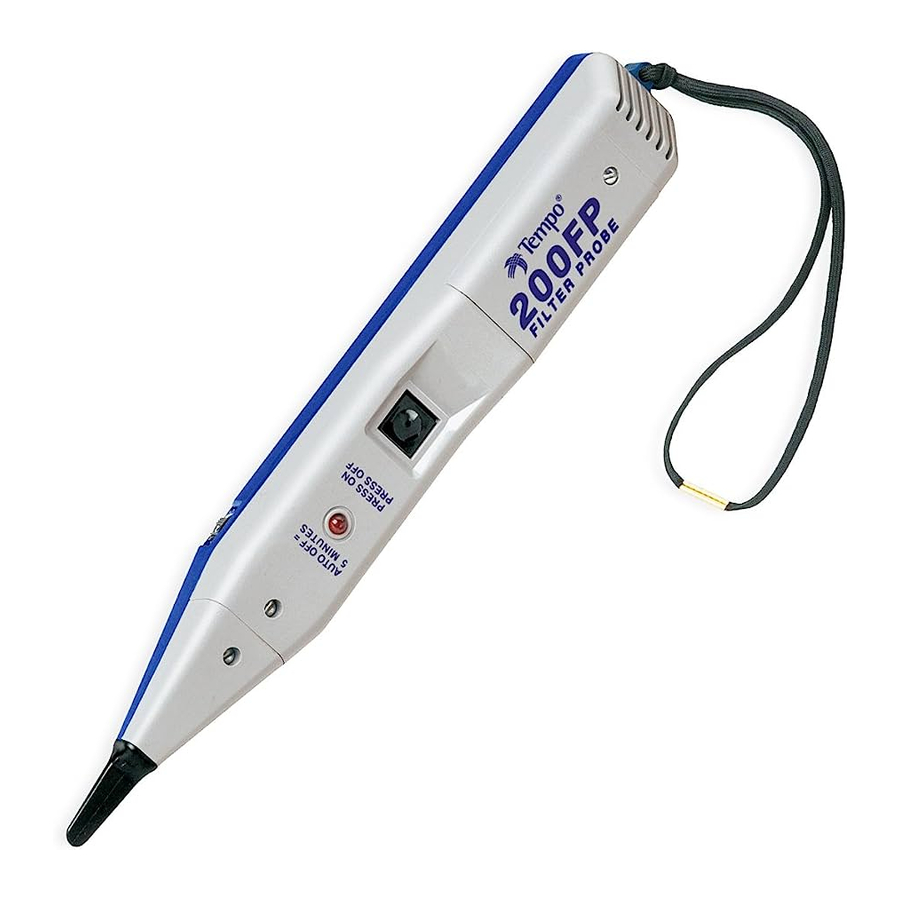

200FP Filtreeritud Tooni Sond on mõeldud juhtmete või kaablite tuvastamiseks ja jälgimiseks grupis, ilma et oleks vaja isolatsiooni eemaldada. Lisaks on 200FP spetsiaalselt disainitud filtreerima välja kõik vooluvõrguga seotud müra, et kõrvaldada "Power Line Hum" (vooluvõrgu müra). Seade on valmistatud vastupidavast ABS-plastikust ning saadaval on valikuline nahast kandekott, 200C. 200FP on saadaval ka mudeli 801K komplekti osana.

Kui 200FP on sisse lülitatud (ON), kuid ei tuvasta signaali, vilgub signaali LED hetkeks (iga 4 sekundi järel) nähtava ON-indikaatorina ja meeldetuletusena. Kui sond tuvastab tooni signaali, toimib signaali LED signaali tugevuse indikaatorina. Mida heledam on LED, seda tugevam on tuvastatud tooni signaal.

Ohutus

Ohutus on Greenlee tööriistade ja seadmete kasutamisel ja hooldamisel hädavajalik. See kasutusjuhend ja kõik tööriista märgistused annavad teavet ohtude ja ohtlike tavade vältimiseks, mis on seotud selle tööriista kasutamisega. Järgige kogu esitatud ohutusteavet.

Selle juhendi eesmärk

See juhend on mõeldud personali kurssi viimiseks Greenlee Communications 200FP Filtreeritud Tooni Sondi ohutu kasutamise ja hooldusprotseduuridega. Palun lugege see juhend enne tööriista kasutamist täielikult läbi ja hoidke see juhend kogu personalile kättesaadavana. Asendusjuhendid on saadaval soovi korral ilma lisatasuta.

Juhtnupud

Peamise juhtnupu pikk vajutus lülitab seadme välja (OFF) või sisse (ON) ning seade piiksub, et näidata muudatust. Madalam piiks näitab, et seade lülitub välja (OFF). Aku säästmiseks on lisatud automaatse väljalülituse (Auto-Off) funktsioon, mis lülitab 200FP välja (OFF) pärast 5 minutit. Kui automaatne väljalülitus (Auto-Off) aktiveerub, kostab kõlarist bee-bee-beebeep, et hoiatada kasutajat, et 200FP on nüüd välja lülitatud (OFF). Kui aku pinge on madal, kostab seade sisselülitamisel kolm laskuvat tooni.

Peamise juhtnupu lühikesed vajutused lülitavad sisse ja välja 200FP mürafiltri. Seade piiksub, et näidata muudatust – üks piiks tähendab, et see siseneb tavalisse filtreerimata režiimi, samas kui topeltpiiks tähendab, et filter on sisse lülitatud. Tavarežiimis töötab LED-indikaator punases värvuses ja filtrirežiimis on LED roheline.

Helitugevuse regulaator, mis asub 200FP paremal küljel, võimaldab kasutajal reguleerida sondi väljundi tundlikkust ja valjust.

Kasutamine

Juhtmete ja kaablite tuvastamine toimub esmalt jälgimistoongeneraatori, nagu Greenlee Communications 77HP, 77GX või AT8, ühendamisega jälgitavate juhtmetega.
Töötavates kaablites, mis on ühendatud, ühendage toongeneraatori üks juhe juhtmega ja teine testjuhe maandusega või seadme maandusega. See võimaldab kaabli lokaliseerimist ja ühendatud juhtme tuvastamist.

Mitte töötavates või ühendamata kaablites ühendage toongeneraatori üks testjuhe juhtmega ja teine testjuhe teise juhtmega (st avatud paari ots ja rõngas). See võib muuta kaabli lokaliseerimise veidi keerulisemaks, kuid võimaldab mõlema juhtme positiivset tuvastamist jälgitavas paaris.

200FP aktiveerimiseks vajutage pikalt ruudukujulist peamist
Märkus: Temperatuuri ja aku toite muutused võivad mõjutada mis tahes toongeneraatori toodetud toonide sagedust. Teatud tingimustel võib tooni testikomplekt toota sagedusi, mis on sarnased vooluvõrgu müraga ja põhjustada nende blokeerimist 200FP filtrirežiimi poolt.
Enne tooni leidmist kaabli või juhtme kaugemas otsas veenduge 200FP õiges töös tooni allikas. Kui sond on sisse lülitatud (ON) ja filtrirežiimis (juhtnupu lühike vajutus ja roheline LED-i vilkumine), kuulake toongeneraatorist pidevat ühte tooni või täielikku värisemise tooni. Kui tooni ei tuvastata või tuvastatakse ainult "pool" värisemise toonist, kasutage 200FP "Normal" (tavaline) filtreerimata seadistuses või vahetage toongeneraatoris patarei.
Pärast aktiveerimist saab helitugevust reguleerida vastavalt keskkonnale. Sondi tooni väljundi valjust saab suurendada, et ületada müra (st sõidukiliiklus, lennukid või masinad) või vähendada häireid või kui töötate müratundlikes piirkondades.
200FP on varustatud süvistatud portidega lineman'i kõrvaklappide ühendamiseks. Kõrvaklappide ühendamine aktiveerib sondi automaatselt, kui komplektis on valitud Talk (rääkimise) režiim.
200FP aktiveerimiseks ilma peamist juhtnuppu vajutamata, vaigistage kõlar ja kasutage ainult LED-i, ühendage džempr kahe süvistatud vahelehe vahel. See simuleerib kõrvaklappide ühendamist.
Puudutage 200FP otsaga iga potentsiaalse sihtjuhi isolatsiooni.
Tooni vastuvõtt on kõige valjem vastaval juhtmel. (Tooni vastuvõttu saab parandada, eraldades juhtmed grupist.)

Spetsifikatsioonid

Elektriline
Nominaalne võimendus: 35 dB
Nominaalne sisendtakistus: 100 MΩ
Sondi otsa takistus (minimaalne): 300 Ω
Aku: Üks 9V alkaline (leelispatarei)
Nominaalne aku eluiga: 50 tundi
Ülepingekaitse: Cat I, 150V to Gnd (maandus)

Füüsiline
Pikkus: 250 mm (9.85")
Laius: 32 mm (1.27")
Sügavus: 35 mm (1.38")
Kaal: 142 g (5 oz)

Töö-/hoiutingimused
Temperatuur: 0°C kuni 50°C (32°F kuni 122°F)

Hooldus

Enne korpuse avamist eemaldage testjuhtmed vooluringist ja lülitage seade välja.
Selle hoiatuse eiramine võib põhjustada tõsiseid vigastusi või surma.

Aku vahetamine

Lülitage seade välja (OFF).
Eemaldage kruvi, seejärel aku luuk.
Vahetage aku (jälgige polaarsust).
Pange tagakaas ja kruvid tagasi. Ärge pingutage kruvi üle.

Otsa vahetamine

Lülitage seade välja (OFF).
Eemaldage pilukruvikeeraja ja eemaldage otsakate.
Vahetage ots.
Pange otsakate ja kruvi tagasi. Ärge pingutage kruvi üle.

Puhastamine

Pühkige perioodiliselt niiske lapi ja pehme pesuvahendiga; ärge kasutage abrasiive ega lahusteid.

Üheaastane piiratud garantii

Greenlee Textron Inc. garanteerib nende kaupade algsele ostjale kasutamiseks, et need tooted on ühe aasta jooksul vabad tootmis- ja materjalidefektidest, välja arvatud tavaline kulumine ja kuritarvitamine.
Kõigi testinstrumentide remondi puhul peate esmalt taotlema tagastusloa numbri, võttes ühendust meie klienditeeninduse osakonnaga:
tasuta USA-s ja Kanadas 800 642-2155
Telefon +1 760 598-8900
Faksimiil +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. on Textron Inc. tütarettevõte.
www.greenlee.com
