Greenlee 200FP - Руководство по использованию фильтрованного тонального пробника

Описание

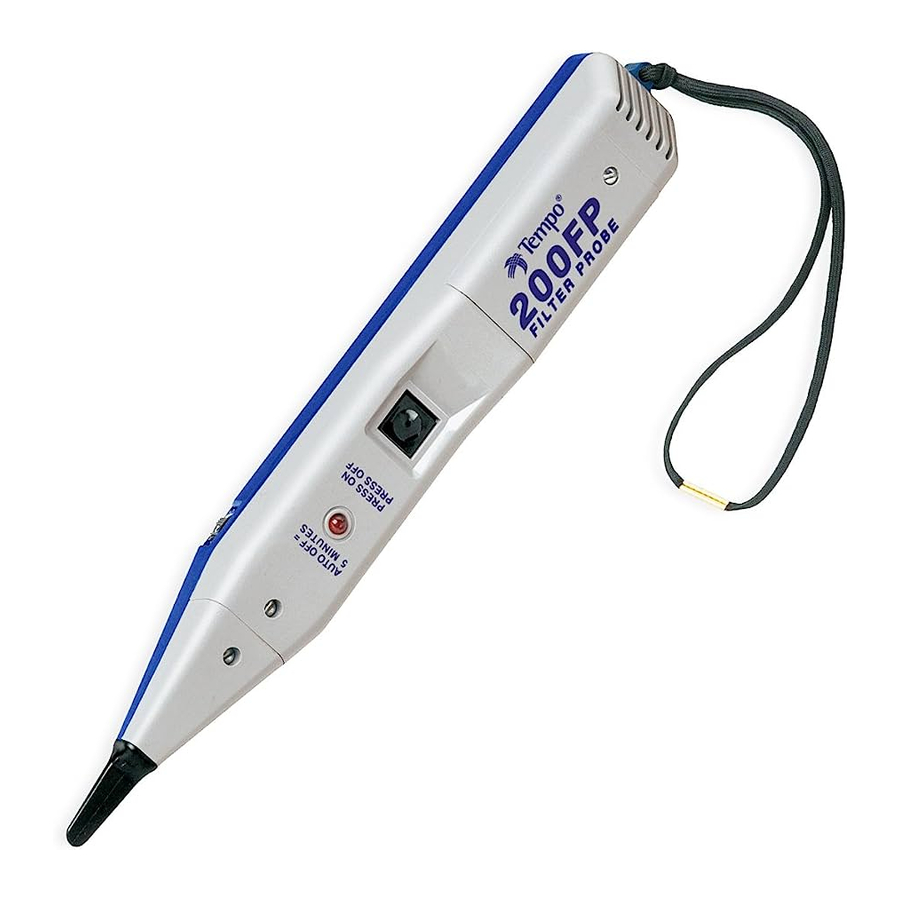

Фильтрованный тональный пробник 200FP предназначен для идентификации и трассировки проводов или кабелей в группе без необходимости снятия изоляции. Кроме того, 200FP специально разработан для фильтрации всех шумов, связанных с электропитанием, для устранения "гула сети". Устройство изготовлено из прочного ABS-пластика, а также доступен дополнительный кожаный чехол для переноски, 200C. 200FP также доступен в составе комплекта Model 801K.

Когда 200FP включен (ON), но не обнаруживает сигнал, сигнальный светодиод будет кратковременно мигать (каждые 4 секунды) в качестве видимого индикатора включения и напоминания. Когда пробник обнаруживает тональный сигнал, сигнальный светодиод будет служить индикатором силы сигнала. Чем ярче светодиод, тем сильнее обнаруженный тональный сигнал.

Безопасность

Безопасность имеет важное значение при использовании и обслуживании инструментов и оборудования Greenlee. Данное руководство по эксплуатации и любые маркировки на инструменте содержат информацию для предотвращения опасностей и небезопасных действий, связанных с использованием этого инструмента. Соблюдайте всю предоставленную информацию по безопасности.

Назначение данного руководства

Это руководство предназначено для ознакомления персонала с безопасными процедурами эксплуатации и обслуживания фильтрованного тонального пробника Greenlee Communications 200FP. Пожалуйста, прочитайте это руководство целиком перед началом работы с инструментом и храните его в доступном для всего персонала месте. Замена руководств предоставляется по запросу бесплатно.

Элементы управления

Длительное нажатие главной кнопки управления включает (ON) или выключает (OFF) устройство, при этом устройство издает звуковой сигнал, указывающий на изменение. Более низкий звуковой сигнал указывает на то, что устройство выключается (OFF). Функция автоматического выключения (Auto-Off) была встроена для выключения (OFF) 200FP через 5 минут, чтобы помочь сохранить заряд батареи. Когда активируется функция автоматического выключения (Auto-Off), из динамика раздается сигнал "би-би-би-бип", чтобы предупредить пользователя о том, что 200FP теперь выключен (OFF). Когда напряжение батареи низкое, устройство издает три нисходящих тона при включении (ON).

Короткие нажатия главной кнопки управления включают и выключают фильтр шума 200FP. Устройство издает звуковой сигнал, указывающий на изменение – одинарный звуковой сигнал означает, что он переходит в нормальный нефильтрованный режим, а двойной звуковой сигнал означает, что фильтр включен. В нормальном режиме светодиодный индикатор горит красным цветом, а в режиме фильтра светодиод горит зеленым.

Ручка регулировки громкости, расположенная на правой стороне 200FP, позволяет пользователю контролировать чувствительность и громкость выходного сигнала пробника.

Работа

Идентификация проводов и кабелей осуществляется путем предварительного подключения генератора тонального сигнала, такого как Greenlee Communications 77HP, 77GX или AT8, к трассируемым проводам.
В рабочих кабелях, которые терминированы, подключите один провод генератора тонального сигнала к проводу, а другой измерительный провод к земле или заземлению оборудования. Это позволяет локализовать кабель и идентифицировать подключенный провод.

В нерабочих или нетерминированных кабелях подключите один измерительный провод генератора тонального сигнала к проводу, а другой измерительный провод к другому проводу (т.е. наконечник и кольцо открытой пары). Это может немного затруднить локализацию кабеля, но позволяет точно идентифицировать оба провода в трассируемой паре.

1. Чтобы активировать 200FP, используйте длительное нажатие квадратной главной кнопки
   Примечание: Изменения температуры и заряда батареи могут влиять на частоту тонов, производимых любым данным генератором тонального сигнала. При определенных условиях набор для проверки тонального сигнала может производить частоты, аналогичные гулу сети, и может быть заблокирован фильтром 200FP.
2. Перед определением местоположения тона на дальнем конце кабеля или провода убедитесь в правильной работе 200FP в источнике тонального сигнала. Когда пробник включен (ON) и находится в режиме фильтра (короткое нажатие кнопки управления и мигание зеленого светодиода), прослушайте сплошной одиночный тон или полный модулированный тон в генераторе тонального сигнала. Если тон отсутствует или обнаруживается только "половина" модулированного тона, используйте 200FP в "нормальном" нефильтрованном режиме или замените батарею в генераторе тонального сигнала.
3. После активации можно отрегулировать громкость в соответствии с окружающей средой. Громкость выходного сигнала пробника можно увеличить, чтобы преодолеть шум (т.е. автомобильное движение, самолеты или оборудование), или уменьшить, чтобы уменьшить помехи или при работе в чувствительных к шуму областях.
4. 200FP оснащен утопленными портами для подключения телефонной гарнитуры электромонтера. Подключение гарнитуры автоматически активирует пробник при выборе режима "Talk" (разговор) на гарнитуре.
5. Чтобы активировать 200FP, не нажимая главную кнопку управления, отключите звук динамика и используйте только светодиод, подключите перемычку между двумя утопленными контактами. Это имитирует подключение гарнитуры.
6. Прикоснитесь кончиком 200FP к изоляции каждого потенциального целевого проводника.
7. Прием тона будет самым громким на целевом проводе. (Прием тона можно улучшить, отделив провода от группы.)

Характеристики

Электрические
Номинальное усиление: 35 дБ
Номинальное входное сопротивление: 100 MΩ
Сопротивление наконечника пробника (минимум): 300 Ω
Батарея: Одна щелочная батарея 9 В
Номинальный срок службы батареи: 50 часов
Защита от перенапряжения: Cat I, 150 В до земли

Физические
Длина: 250 мм (9,85")
Ширина: 32 мм (1,27")
Глубина: 35 мм (1,38")
Вес: 142 г (5 унций)

Условия эксплуатации/хранения
Температура: от 0°C до 50°C (от 32°F до 122°F)

Обслуживание

Перед открытием корпуса отсоедините измерительные провода от цепи и выключите (OFF) устройство.
Несоблюдение этого предупреждения может привести к серьезным травмам или смерти.

Замена батареи

1. Выключите (OFF) устройство.
2. Выкрутите винт, затем снимите крышку батарейного отсека.
3. Замените батарею (соблюдайте полярность).
4. Установите крышку и винты. Не перетягивайте винт.

Замена наконечника

1. Выключите (OFF) устройство.
2. Выкрутите винт с прорезью и снимите крышку наконечника.
3. Замените наконечник.
4. Установите крышку наконечника и винт. Не перетягивайте винт.

Очистка

Периодически протирайте влажной тканью и мягким моющим средством; не используйте абразивы или растворители.

Ограниченная гарантия сроком на один год

Greenlee Textron Inc. гарантирует первоначальному покупателю этих товаров для использования, что эти продукты не будут иметь дефектов изготовления и материалов в течение одного года, за исключением нормального износа и злоупотреблений.
Для всех ремонтов контрольно-измерительных приборов вы должны сначала запросить номер разрешения на возврат, обратившись в наш отдел обслуживания клиентов по адресу:
бесплатный номер в США и Канаде 800 642-2155
Телефон +1 760 598-8900
Факс +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. является дочерней компанией Textron Inc.
www.greenlee.com
