Greenlee 200FP - Instrukcja obsługi sondy tonowej z filtrem

Opis

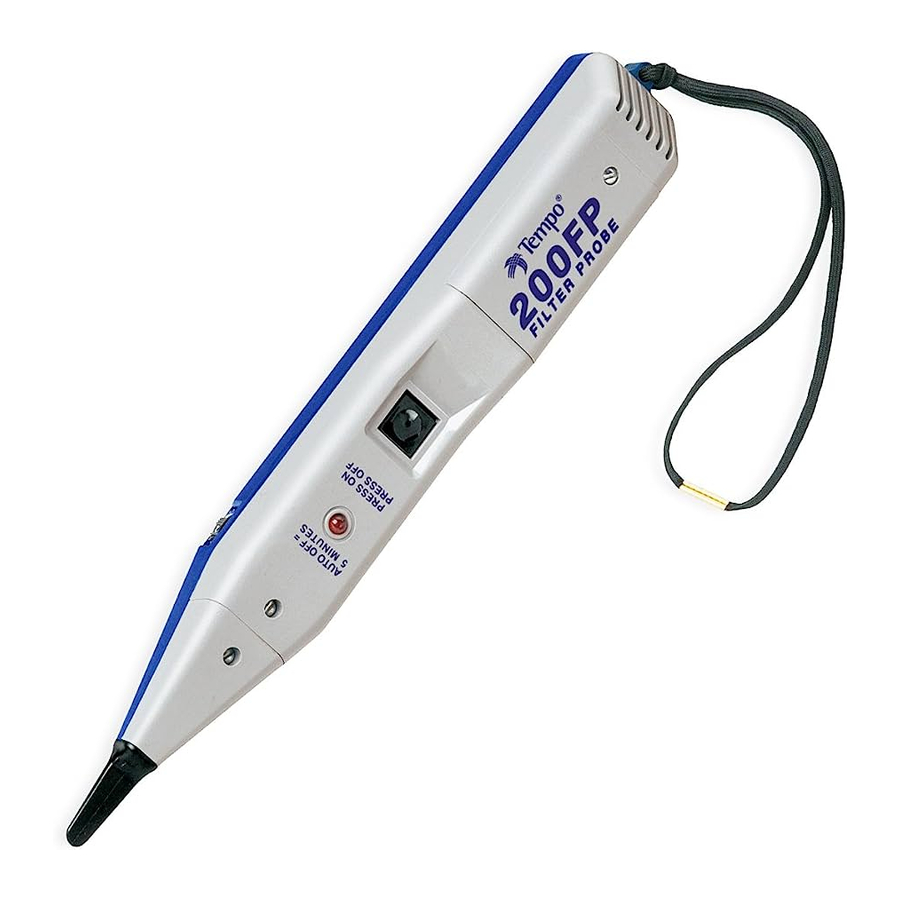

Sonda tonowa z filtrem 200FP jest przeznaczona do identyfikacji i śledzenia przewodów lub kabli w grupie bez konieczności usuwania izolacji. Ponadto, 200FP został specjalnie zaprojektowany do filtrowania wszystkich zakłóceń związanych z zasilaniem, aby wyeliminować "brum sieciowy" ("Power Line Hum"). Urządzenie jest wykonane z wytrzymałego tworzywa ABS, a opcjonalny skórzany futerał, 200C, jest dostępny. 200FP jest również dostępny jako część zestawu Model 801K.

Gdy 200FP jest WŁĄCZONY (ON), ale nie wykrywa sygnału, dioda LED sygnału będzie migać chwilowo (co 4 sekundy) jako widoczny wskaźnik i przypomnienie o włączeniu. Gdy sonda wykryje sygnał tonowy, dioda LED sygnału będzie służyć jako wskaźnik siły sygnału. Im jaśniejsza dioda LED, tym silniejszy wykrywany sygnał tonowy.

Bezpieczeństwo

Bezpieczeństwo jest niezbędne podczas użytkowania i konserwacji narzędzi i sprzętu Greenlee. Niniejsza instrukcja obsługi i wszelkie oznaczenia na narzędziu zawierają informacje dotyczące unikania zagrożeń i niebezpiecznych praktyk związanych z użytkowaniem tego narzędzia. Należy przestrzegać wszystkich podanych informacji dotyczących bezpieczeństwa.

Cel niniejszej instrukcji

Niniejsza instrukcja ma na celu zapoznanie personelu z bezpieczną obsługą i procedurami konserwacji sondy tonowej z filtrem Greenlee Communications 200FP. Prosimy o przeczytanie całej instrukcji przed rozpoczęciem użytkowania narzędzia i udostępnienie jej całemu personelowi. Instrukcje zamienne są dostępne na życzenie bez dodatkowych opłat.

Elementy sterujące

Długie naciśnięcie głównego przycisku sterującego włącza lub wyłącza urządzenie, a urządzenie emituje sygnał dźwiękowy wskazujący zmianę. Niższy dźwięk oznacza, że urządzenie się wyłącza (OFF). Funkcja automatycznego wyłączania (Auto-Off) została wbudowana, aby wyłączyć 200FP po 5 minutach, aby oszczędzać baterię. Gdy funkcja automatycznego wyłączania (Auto-Off) zostanie aktywowana, z głośnika rozlegnie się dźwięk bee-bee-beebeep, aby ostrzec użytkownika, że 200FP jest teraz wyłączony (OFF). Gdy napięcie baterii jest niskie, urządzenie emituje trzy opadające tony po włączeniu (ON).

Krótkie naciśnięcia głównego przycisku sterującego włączają i wyłączają filtr szumów 200FP. Urządzenie emituje sygnał dźwiękowy wskazujący zmianę – pojedynczy sygnał oznacza, że urządzenie przechodzi w normalny tryb bez filtra, a podwójny sygnał oznacza, że filtr jest włączony. W trybie normalnym wskaźnik LED świeci na czerwono, a w trybie filtra dioda LED świeci na zielono.

Pokrętło regulacji głośności znajdujące się po prawej stronie 200FP umożliwia użytkownikowi kontrolowanie czułości i głośności wyjścia sondy.

Działanie

Identyfikacja przewodów i kabli odbywa się poprzez podłączenie generatora tonów śledzących, takiego jak Greenlee Communications 77HP, 77GX lub AT8, do śledzonych przewodów.
W działających kablach, które są zakończone, podłącz jeden przewód generatora tonów do przewodu, a drugi przewód pomiarowy do uziemienia lub uziemienia urządzenia. Umożliwia to lokalizację kabla i identyfikację podłączonego przewodu.

W niedziałających lub niezakończonych kablach podłącz jeden przewód pomiarowy generatora tonów do przewodu, a drugi przewód pomiarowy do innego przewodu (tj. końcówka i pierścień otwartej pary). Może to utrudnić lokalizację kabla, ale umożliwia pozytywną identyfikację obu przewodów w śledzonej parze.

1. Aby aktywować 200FP, użyj długiego naciśnięcia kwadratowego głównego
   Uwaga: Zmiany temperatury i zasilania bateryjnego mogą wpływać na częstotliwość tonów wytwarzanych przez dany generator tonów. W pewnych warunkach zestaw do testowania tonów może wytwarzać częstotliwości podobne do brumu sieciowego i powodować ich blokowanie przez tryb filtra 200FP.
2. Przed zlokalizowaniem tonu na drugim końcu kabla lub przewodu, potwierdź prawidłowe działanie 200FP u źródła tonu. Przy włączonej sondzie (ON) i w trybie filtra (krótkie naciśnięcie przycisku sterującego i zielone mignięcie diody LED) posłuchaj ciągłego pojedynczego tonu lub pełnego tonu modulowanego w generatorze tonów. Jeśli nie zostanie wykryty żaden ton lub tylko "połowa" tonu modulowanego, użyj 200FP w "Normalnym" (Normal) ustawieniu bez filtra lub wymień baterię w generatorze tonów.
3. Po aktywacji można regulować głośność, aby dopasować ją do otoczenia. Głośność wyjściowego tonu sondy można zwiększyć, aby przezwyciężyć hałas (tj. ruch pojazdów, samoloty lub maszyny) lub zmniejszyć, aby zredukować zakłócenia lub podczas pracy w obszarach wrażliwych na hałas.
4. 200FP jest wyposażony w zagłębione porty do podłączenia zestawu słuchawkowego montera linii. Podłączenie zestawu słuchawkowego automatycznie aktywuje sondę po wybraniu trybu Talk (rozmowa) w zestawie.
5. Aby aktywować 200FP bez naciskania głównego przycisku sterującego, wycisz głośnik i używaj tylko diody LED, podłącz zworkę między dwoma zagłębionymi wypustkami. Symuluje to podłączenie zestawu słuchawkowego.
6. Dotknij końcówką 200FP izolacji każdego potencjalnego przewodu docelowego.
7. Odbiór tonu będzie najgłośniejszy na danym przewodzie. (Odbiór tonu można poprawić, oddzielając przewody od grupy.)

Specyfikacje

Elektryczne
Wzmocnienie nominalne: 35 dB
Nominalna impedancja wejściowa: 100 MΩ
Rezystancja końcówki sondy (minimum): 300 Ω
Bateria: Jedna bateria alkaliczna 9V
Nominalna żywotność baterii: 50 godzin
Ochrona przed przepięciem: Cat I, 150V do Gnd

Fizyczne
Długość: 250 mm (9.85")
Szerokość: 32 mm (1.27")
Głębokość: 35 mm (1.38")
Waga: 142 g (5 oz)

Warunki pracy/przechowywania
Temperatura: 0°C do 50°C (32°F do 122°F)

Konserwacja

Przed otwarciem obudowy należy odłączyć przewody pomiarowe od obwodu i wyłączyć urządzenie.
Nieprzestrzeganie tego ostrzeżenia może spowodować poważne obrażenia lub śmierć.

Wymiana baterii

1. Wyłącz urządzenie (OFF).
2. Wykręć śrubę, a następnie zdejmij pokrywę baterii.
3. Wymień baterię (zwróć uwagę na biegunowość).
4. Załóż z powrotem pokrywę i wkręć śruby. Nie dokręcaj śruby zbyt mocno.

Wymiana końcówki

1. Wyłącz urządzenie (OFF).
2. Wykręć śrubę z rowkiem i zdejmij osłonę końcówki.
3. Wymień końcówkę.
4. Załóż osłonę końcówki i wkręć śrubę. Nie dokręcaj śruby zbyt mocno.

Czyszczenie

Okresowo przecieraj wilgotną szmatką i łagodnym detergentem; nie używaj materiałów ściernych ani rozpuszczalników.

Roczna ograniczona gwarancja

Greenlee Textron Inc. gwarantuje pierwotnemu nabywcy tych towarów do użytku, że te produkty będą wolne od wad wykonania i materiałowych przez jeden rok, z wyjątkiem normalnego zużycia i nadużywania.
W przypadku wszystkich napraw przyrządów pomiarowych należy najpierw poprosić o numer autoryzacji zwrotu, kontaktując się z naszym działem obsługi klienta pod numerem:
bezpłatny w USA i Kanadzie 800 642-2155
Telefon +1 760 598-8900
Faks +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. jest spółką zależną Textron Inc.
www.greenlee.com
