Greenlee 200FP - Manuale della sonda di tono filtrata
Descrizione

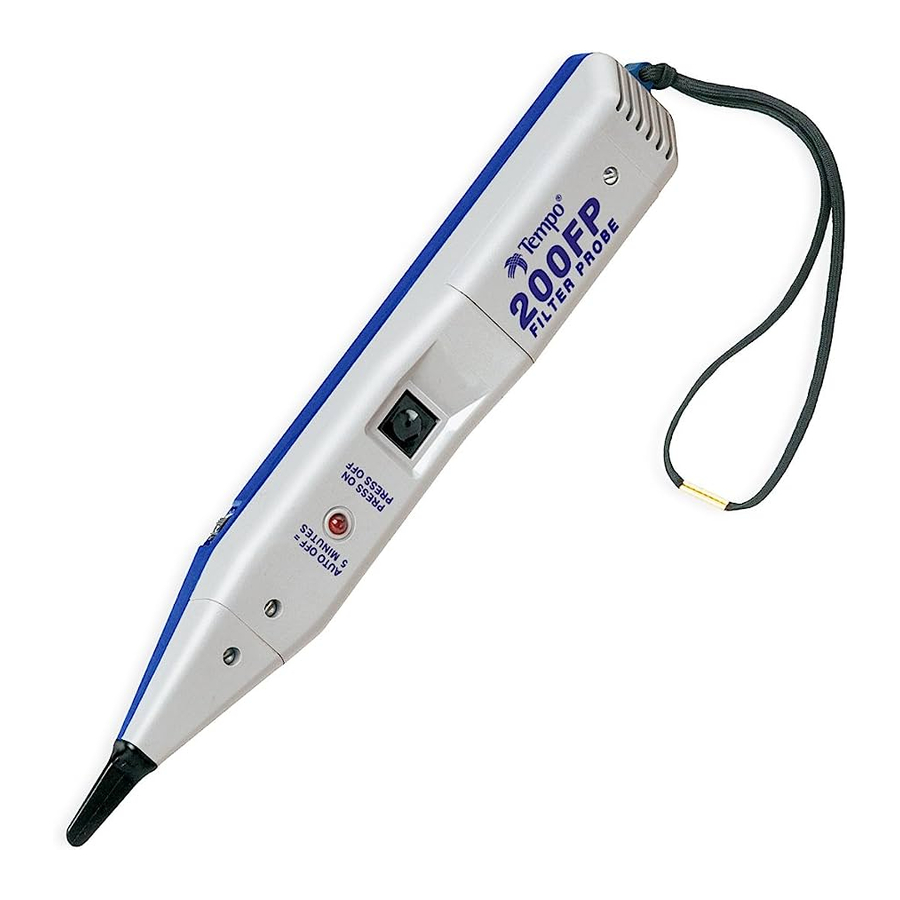

La sonda di tono filtrata 200FP è progettata per identificare e tracciare fili o cavi all'interno di un gruppo senza la necessità di rimuovere l'isolamento. Inoltre, il 200FP è stato specificamente progettato per filtrare tutto il rumore relativo all'alimentazione per eliminare il "ronzio della linea elettrica" ("Power Line Hum"). L'unità è costruita in plastica ABS resistente ed è disponibile una custodia in pelle opzionale, 200C. Il 200FP è disponibile anche come parte del kit modello 801K.
Quando il 200FP è acceso (ON) ma non rileva un segnale, il LED del segnale lampeggerà momentaneamente (ogni 4 secondi) come indicatore e promemoria visibile di accensione (ON). Quando un segnale di tono viene rilevato dalla sonda, il LED del segnale fungerà da indicatore di intensità del segnale. Più luminoso è il LED, più forte è il segnale di tono rilevato.
Sicurezza
La sicurezza è essenziale nell'uso e nella manutenzione degli strumenti e delle attrezzature Greenlee. Questo manuale di istruzioni e qualsiasi marcatura sull'utensile forniscono informazioni per evitare pericoli e pratiche non sicure relative all'uso di questo utensile. Osservare tutte le informazioni di sicurezza fornite.
Scopo di questo manuale
Questo manuale ha lo scopo di familiarizzare il personale con le procedure di funzionamento e manutenzione sicure per la sonda di tono filtrata Greenlee Communications 200FP. Si prega di leggere interamente questo manuale prima di utilizzare lo strumento e di tenerlo a disposizione di tutto il personale. I manuali sostitutivi sono disponibili su richiesta senza costi aggiuntivi.
Controlli
Una pressione prolungata del pulsante di controllo principale spegne (OFF) o accende (ON) l'unità e l'unità emette un segnale acustico per indicare la modifica. Un segnale acustico a tonalità più bassa indica che l'unità si sta spegnendo (OFF). È stata incorporata una funzione di spegnimento automatico (Auto-Off) per spegnere (OFF) il 200FP dopo 5 minuti per preservare la durata della batteria. Quando si attiva lo spegnimento automatico (Auto-Off), dall'altoparlante si sente un suono bee-bee-beebeep per avvisare l'utente che il 200FP è ora spento (OFF). Quando la tensione della batteria è bassa, l'unità emette tre toni discendenti quando viene accesa (ON).
Brevi pressioni del pulsante di controllo principale inseriscono e disinseriscono il filtro di ronzio del 200FP. L'unità emette un segnale acustico per indicare la modifica: un singolo segnale acustico significa che sta entrando nella modalità normale non filtrata, mentre un doppio segnale acustico significa che il filtro è inserito. Nella modalità normale, l'indicatore LED funziona in colore rosso e nella modalità filtro il LED appare verde.
Una manopola di controllo del volume situata sul lato destro del 200FP consente all'utente di controllare la sensibilità e il volume dell'uscita della sonda.
Funzionamento
L'identificazione di fili e cavi si ottiene collegando prima un generatore di toni di tracciamento come Greenlee Communications 77HP, 77GX o AT8 ai fili da tracciare.
Nei cavi funzionanti che sono terminati, collegare un cavo del generatore di toni a un filo e l'altro cavo di prova a terra o alla messa a terra dell'apparecchiatura. Ciò consente la localizzazione del cavo e l'identificazione del filo collegato.
Nei cavi non funzionanti o non terminati, collegare un cavo di prova di un generatore di toni a un filo e l'altro cavo di prova a un altro filo (ovvero, punta e anello di una coppia aperta). Ciò può rendere la localizzazione del cavo un po' più difficile, ma consente l'identificazione positiva di entrambi i fili in una coppia tracciata.
- Per attivare il 200FP, utilizzare una pressione prolungata del quadrato principale
Nota: le variazioni di temperatura e di carica della batteria possono influire sulla frequenza dei toni prodotti da un determinato generatore di toni. In determinate condizioni, un set di test di tono può produrre frequenze simili al ronzio della linea elettrica e far sì che vengano bloccate dalla modalità filtro del 200FP. - Prima di individuare il tono all'estremità opposta del cavo o del filo, confermare il corretto funzionamento del 200FP alla sorgente del tono. Con la sonda accesa (ON) e in modalità filtro (una breve pressione del pulsante di controllo e un lampeggio verde del LED), ascoltare un tono singolo solido o un tono warble completo al generatore di toni. Se non viene rilevato alcun tono o solo "metà" di un tono warble, utilizzare il 200FP nell'impostazione "Normale" non filtrata o sostituire la batteria nel generatore di toni.
- Una volta attivato, il controllo del volume può essere regolato in base all'ambiente. Il volume dell'uscita del tono della sonda può essere aumentato per superare il rumore (ad esempio, traffico veicolare, aeroplani o macchinari) o diminuito per ridurre le interferenze o quando si lavora in aree sensibili al rumore.
- Il 200FP è dotato di porte incassate per il collegamento di un set di derivazione per lineman. Il collegamento del set di derivazione attiva automaticamente la sonda quando si seleziona la modalità Talk (parla) sul set.
- Per attivare il 200FP senza premere il pulsante di controllo principale, silenziare l'altoparlante e utilizzare solo il LED, collegare un ponticello tra le due linguette incassate. Questo simula la connessione di un set di derivazione.
- Toccare la punta del 200FP sull'isolamento di ciascun potenziale conduttore target.
- La ricezione del tono sarà più forte sul filo in questione. (La ricezione del tono può essere migliorata separando i fili dal gruppo.)
Specifiche
Elettriche
Guadagno nominale: 35 dB
Impedenza di ingresso nominale: 100 MΩ
Resistenza della punta della sonda (minima): 300 Ω
Batteria: una alcalina da 9V
Durata nominale della batteria: 50 ore
Protezione da sovratensione: Cat I, 150V a Gnd
Fisiche
Lunghezza: 250 mm (9,85")
Larghezza: 32 mm (1,27")
Profondità: 35 mm (1,38")
Peso: 142 g (5 oz)
Condizioni operative/di stoccaggio
Temperatura: da 0°C a 50°C (da 32°F a 122°F)
Manutenzione
Prima di aprire l'involucro, rimuovere i cavi di prova dal circuito e spegnere (OFF) l'unità.
La mancata osservanza di questa avvertenza può causare lesioni gravi o mortali.
Sostituzione della batteria
- Spegnere (OFF) l'unità.
- Rimuovere la vite, quindi lo sportello della batteria.
- Sostituire la batteria (osservare la polarità).
- Rimontare il retro e le viti. Non serrare eccessivamente la vite.
Sostituzione della punta
- Spegnere (OFF) l'unità.
- Rimuovere la vite a taglio e rimuovere il coperchio della punta.
- Sostituire la punta.
- Rimontare il coperchio della punta e la vite. Non serrare eccessivamente la vite.
Pulizia
Pulire periodicamente con un panno umido e un detergente delicato; non utilizzare abrasivi o solventi.
Garanzia limitata di un anno
Greenlee Textron Inc. garantisce all'acquirente originale di questi beni per l'uso che questi prodotti saranno esenti da difetti di fabbricazione e materiale per un anno, ad eccezione della normale usura e abuso.
Per tutte le riparazioni degli strumenti di test, è necessario prima richiedere un numero di autorizzazione alla restituzione contattando il nostro servizio clienti al numero:
numero verde negli Stati Uniti e in Canada 800 642-2155
Telefono +1 760 598-8900
Fax +1 760 598-5634.
Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. è una filiale di Textron Inc.
www.greenlee.com
