Greenlee 200FP - Priročnik za filtrirano tonsko sondo

Vsebina

Opis

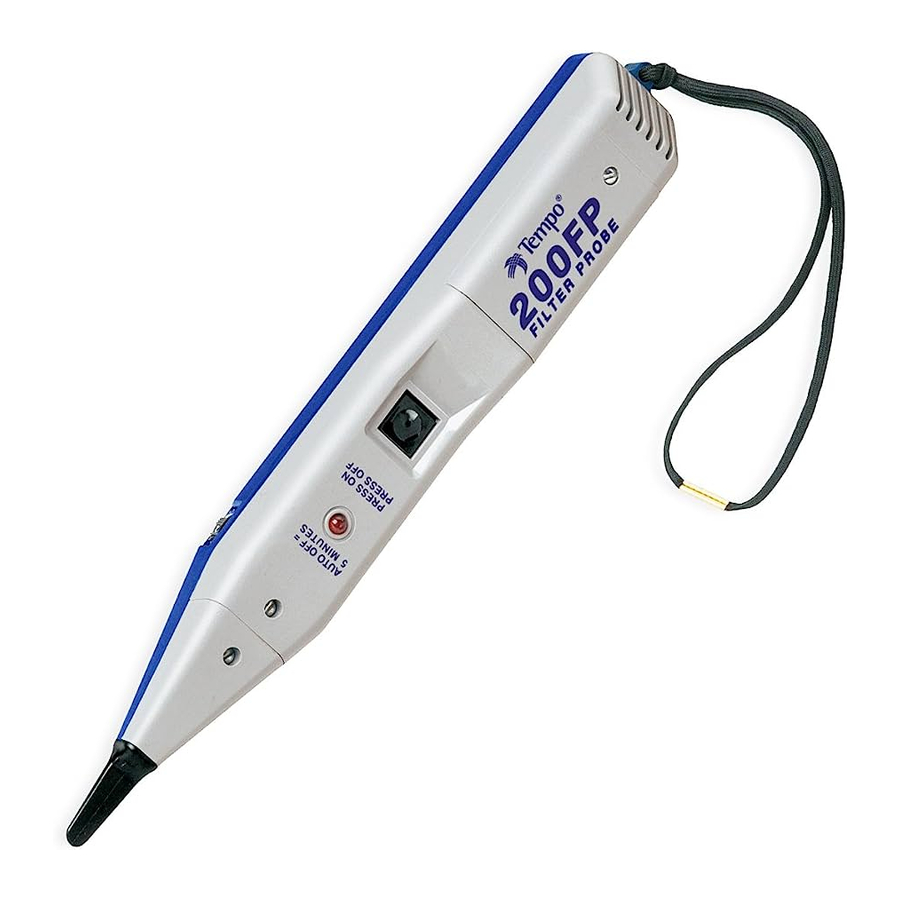

Filtrirana tonska sonda 200FP je zasnovana za prepoznavanje in sledenje žicam ali kablom v skupini brez potrebe po odstranjevanju izolacije. Poleg tega je 200FP posebej zasnovana za filtriranje vsega hrupa, povezanega z električno energijo, da se odpravi "brum električnega omrežja" ("Power Line Hum"). Enota je izdelana iz trpežne ABS plastike, na voljo pa je tudi dodatna usnjena torbica za prenašanje, 200C. 200FP je na voljo tudi kot del kompleta Model 801K.

Ko je 200FP vklopljena (ON), vendar ne zaznava signala, bo signalna LED dioda za trenutek utripnila (vsake 4 sekunde) kot viden indikator vklopa (ON) in opomnik. Ko sonda zazna tonski signal, bo signalna LED dioda služila kot indikator jakosti signala. Svetlejša kot je LED dioda, močnejši je zaznani tonski signal.

Varnost

Varnost je bistvena pri uporabi in vzdrževanju orodja in opreme Greenlee. Ta priročnik z navodili in vse oznake na orodju zagotavljajo informacije za izogibanje nevarnostim in nevarnim praksam, povezanim z uporabo tega orodja. Upoštevajte vse navedene varnostne informacije.

Namen tega priročnika

Ta priročnik je namenjen seznanitvi osebja z varnim delovanjem in postopki vzdrževanja filtrirane tonske sonde Greenlee Communications 200FP. Pred uporabo orodja preberite celoten priročnik in ga imejte na voljo vsemu osebju. Nadomestni priročniki so na voljo na zahtevo brez dodatnih stroškov.

Kontrole

Kontrole
Dolg pritisk na glavni kontrolni gumb izklopi (OFF) ali vklopi (ON) enoto, kar enota potrdi s piskom. Nižji pisk pomeni, da se enota izklaplja (OFF). Vgrajena je funkcija samodejnega izklopa (Auto-Off), ki izklopi (OFF) 200FP po 5 minutah, da pomaga ohranjati življenjsko dobo baterije. Ko se aktivira samodejni izklop (Auto-Off), se iz zvočnika zasliši zvok bee-bee-beebeep, ki uporabnika opozori, da je 200FP zdaj izklopljena (OFF). Ko je napetost baterije nizka, se ob vklopu (ON) enote zaslišijo tri padajoči toni.

Kratki pritiski na glavni kontrolni gumb vklopijo in izklopijo filter bruma 200FP. Enota s piskom označi spremembo – en sam pisk pomeni, da vstopa v običajni nefiltrirani način, medtem ko dvojni pisk pomeni, da je filter vklopljen. V običajnem načinu indikator LED sveti rdeče, v načinu filtra pa LED sveti zeleno.

Gumb za nadzor glasnosti, ki se nahaja na desni strani 200FP, uporabniku omogoča nadzor občutljivosti in glasnosti izhoda sonde.

Delovanje

Identifikacija žic in kablov se izvede tako, da se najprej priključi generator sledilnega tona, kot je Greenlee Communications 77HP, 77GX ali AT8, na žice, ki se jim sledi.
Pri delovnih kablih, ki so zaključeni, priključite eno žico generatorja tona na žico, drugo testno žico pa na ozemljitev ali ozemljitev opreme. To omogoča lokalizacijo kabla in identifikacijo priključene žice.
Delovanje - Povezava

Pri nedelujočih ali nezaključenih kablih priključite eno testno žico generatorja tona na žico, drugo testno žico pa na drugo žico (tj. konico in obroč odprtega para). To lahko nekoliko oteži lokalizacijo kabla, vendar omogoča pozitivno identifikacijo obeh žic v sledenem paru.

  1. Za aktiviranje 200FP uporabite dolg pritisk na kvadratni glavni
    Opomba: Spremembe temperature in moči baterije lahko vplivajo na frekvenco tonov, ki jih proizvaja kateri koli generator tonov. V določenih pogojih lahko testni set tonov proizvaja frekvence, ki so podobne brumu električnega omrežja, zaradi česar jih lahko blokira filtrirni način 200FP.
  2. Preden poiščete ton na oddaljenem koncu kabla ali žice, potrdite pravilno delovanje 200FP pri viru tona. Ko je sonda vklopljena (ON) in v načinu filtra (kratek pritisk na kontrolni gumb in zelena LED dioda utripa), poslušajte neprekinjen en ton ali popoln prelivajoč se ton pri generatorju tonov. Če ni zaznan noben ton ali samo "polovica" prelivajočega se tona, uporabite 200FP v "Normalnem" (Normal) nefiltriranem načinu ali zamenjajte baterijo v generatorju tonov.
  3. Ko je aktiviran, lahko nastavite nadzor glasnosti, da ustreza okolju. Glasnost izhoda tona sonde se lahko poveča za premagovanje hrupa (tj. promet vozil, letala ali stroji) ali zmanjša za zmanjšanje motenj ali pri delu na območjih, občutljivih na hrup.
  4. 200FP je opremljena z vdolbenimi priključki za priključitev linijskega telefonskega aparata. Pritrditev telefonskega aparata samodejno aktivira sondo, ko je na aparatu izbran način pogovora (Talk).
  5. Če želite aktivirati 200FP brez pritiskanja glavnega kontrolnega gumba, utišajte zvočnik in uporabite samo LED diodo, pritrdite mostiček med dvema vdolbenima jezičkoma. To simulira priključitev telefonskega aparata.
  6. Dotaknite se konice 200FP na izolacijo vsakega potencialnega ciljnega vodnika.
  7. Sprejem tona bo najglasnejši na zadevni žici. (Sprejem tona se lahko izboljša z ločevanjem žic od skupine.)

Specifikacije

Električne
Nominalni ojačanje: 35 dB
Nominalna vhodna impedanca: 100 MΩ
Upornost konice sonde (najmanj): 300 Ω
Baterija: Ena 9V alkalna
Nominalna življenjska doba baterije: 50 ur
Zaščita pred prenapetostjo: Cat I, 150V do ozemljitve (Gnd)

Fizične
Dolžina: 250 mm (9.85")
Širina: 32 mm (1.27")
Globina: 35 mm (1.38")
Teža: 142 g (5 oz)

Pogoji delovanja/skladiščenja
Temperatura: 0°C do 50°C (32°F do 122°F)

Vzdrževanje


Preden odprete ohišje, odstranite testne žice iz tokokroga in izklopite (OFF) enoto.
Neupoštevanje tega opozorila lahko povzroči hude poškodbe ali smrt.

Zamenjava baterije

  1. Izklopite (OFF) enoto.
  2. Odstranite vijak, nato pa vrata baterije.
  3. Zamenjajte baterijo (upoštevajte polarnost).
  4. Namestite nazaj in vijake. Ne zategnite vijaka preveč.

Zamenjava konice

  1. Izklopite (OFF) enoto.
  2. Odstranite izvijačni vijak in odstranite pokrov konice.
  3. Zamenjajte konico.
  4. Namestite pokrov konice in vijak. Ne zategnite vijaka preveč.

Čiščenje

Občasno obrišite z vlažno krpo in blagim detergentom; ne uporabljajte abrazivov ali topil.

Enoletna omejena garancija

Greenlee Textron Inc. jamči prvotnemu kupcu tega blaga za uporabo, da ti izdelki ne bodo imeli napak v izdelavi in materialu eno leto, razen običajne obrabe in zlorabe.
Za vsa popravila testnih instrumentov morate najprej zahtevati številko dovoljenja za vračilo, tako da se obrnete na našo službo za pomoč uporabnikom na:
brezplačno v ZDA in Kanadi 800 642-2155
Telefon +1 760 598-8900
Faks +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. je podružnica Textron Inc.
www.greenlee.com
