Kuvaus

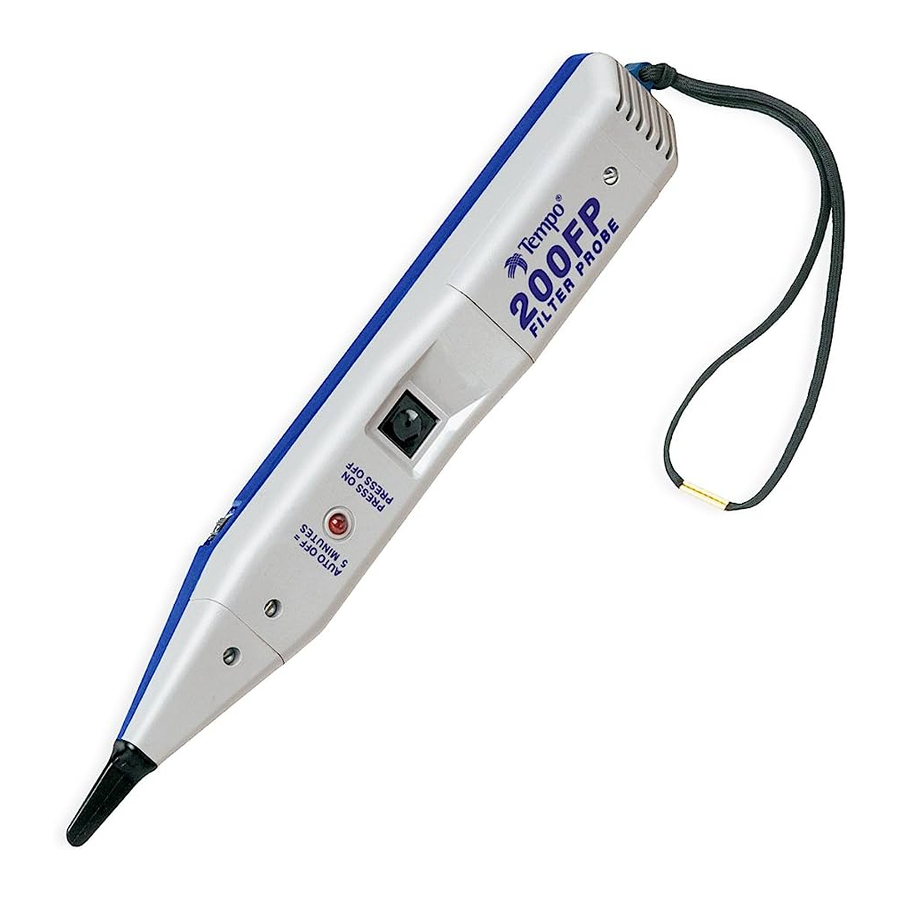

200FP-suodatetun äänen tunnistin on suunniteltu tunnistamaan ja jäljittämään johtoja tai kaapeleita ryhmässä ilman eristyksen poistamisen tarvetta. Lisäksi 200FP on suunniteltu erityisesti suodattamaan kaikki sähköverkkoon liittyvä kohina "Power Line Hum" (sähköverkon humina) -ilmiön poistamiseksi. Laite on valmistettu kestävästä ABS-muovista, ja valinnainen nahkainen kantolaukku, 200C, on saatavana. 200FP on saatavana myös osana mallin 801K sarjaa.

Kun 200FP on päällä (ON), mutta ei havaitse signaalia, signaalin LED vilkkuu hetken (4 sekunnin välein) näkyvänä ON-ilmaisimena ja muistutuksena. Kun tunnistin havaitsee äänen signaalin, signaalin LED toimii signaalin voimakkuuden ilmaisimena. Mitä kirkkaampi LED, sitä voimakkaampi havaittu äänen signaali on.

Turvallisuus

Turvallisuus on olennaista Greenlee-työkalujen ja -laitteiden käytössä ja huollossa. Tämä käyttöohje ja kaikki työkalussa olevat merkinnät antavat tietoa vaarojen ja turvallisten käytäntöjen välttämiseksi tämän työkalun käytössä. Noudata kaikkia annettuja turvallisuustietoja.

Tämän oppaan tarkoitus

Tämän oppaan tarkoituksena on perehdyttää henkilöstö Greenlee Communications 200FP -suodatetun äänen tunnistimen turvalliseen käyttöön ja huoltotoimenpiteisiin. Lue koko tämä opas ennen työkalun käyttöä ja pidä tämä opas kaikkien henkilöiden saatavilla. Korvaavia oppaita on saatavana pyynnöstä ilman lisämaksua.

Hallintalaitteet

Pääohjauspainikkeen pitkä painallus kytkee laitteen pois päältä (OFF) tai päälle (ON), ja laite piippaa osoittaakseen muutoksen. Matalampi ääni osoittaa, että laite on menossa pois päältä (OFF). Automaattinen virrankatkaisu (Auto-Off) -toiminto on sisällytetty sammuttamaan 200FP:n 5 minuutin kuluttua akun keston säästämiseksi. Kun automaattinen virrankatkaisu (Auto-Off) aktivoituu, kaiuttimesta kuuluu pii-pii-piip-ääni varoittamaan käyttäjää, että 200FP on nyt pois päältä (OFF). Kun akun jännite on alhainen, laite antaa kolme laskevaa ääntä, kun se kytketään päälle (ON).

Pääohjauspainikkeen lyhyet painallukset kytkevät päälle ja pois päältä 200FP:n huminasuodattimen. Laite piippaa osoittaakseen muutoksen – yksi piippaus tarkoittaa, että se on siirtymässä normaaliin suodattamattomaan tilaan, kun taas kaksoispiippaus tarkoittaa, että suodatin on kytkettynä. Normaalitilassa LED-merkkivalo toimii punaisena, ja suodatintilassa LED näkyy vihreänä.

200FP:n oikealla puolella sijaitsevan äänenvoimakkuuden säätönupin avulla käyttäjä voi säätää tunnistimen herkkyyttä ja äänenvoimakkuutta.

Käyttö

Johtojen ja kaapeleiden tunnistaminen tapahtuu ensin kytkemällä jäljityksen äänen generaattori, kuten Greenlee Communications 77HP, 77GX tai AT8, jäljitettäviin johtoihin.
Käytössä olevissa kaapeleissa, jotka on päätetty, kytke äänen generaattorin yksi johto johtoon ja toinen testijohto maahan tai laitteen maadoitukseen. Tämä mahdollistaa kaapelin paikantamisen ja kytketyn johdon tunnistamisen.

Käyttämättömissä tai päättämättömissä kaapeleissa kytke äänen generaattorin yksi testijohto johtoon ja toinen testijohto toiseen johtoon (eli avoimen parin kärki ja rengas). Tämä voi tehdä kaapelin paikantamisesta hieman vaikeampaa, mutta mahdollistaa jäljitetyn parin molempien johtojen positiivisen tunnistamisen.

Aktivoi 200FP painamalla pitkään neliön muotoista pääpainiketta.
Huomautus: Lämpötilan ja akun virran muutokset voivat vaikuttaa minkä tahansa äänen generaattorin tuottamien äänien taajuuteen. Tietyissä olosuhteissa äänen testisarja voi tuottaa taajuuksia, jotka ovat samankaltaisia kuin sähköverkon humina ja aiheuttaa sen, että 200FP:n suodatintila estää ne.
Ennen kuin paikannat äänen kaapelin tai johdon päästä, varmista 200FP:n oikea toiminta äänen lähteessä. Kun tunnistin on päällä (ON) ja suodatintilassa (ohjauspainikkeen lyhyt painallus ja vihreä LED-vilkku), kuuntele kiinteää yksittäistä ääntä tai täydellistä värinäääntä äänen generaattorissa. Jos ääntä ei havaita tai havaitaan vain "puolet" värinääänestä, käytä 200FP:tä "Normal" (normaali) -suodattamattomassa tilassa tai vaihda paristo äänen generaattoriin.
Kun se on aktivoitu, äänenvoimakkuuden säätöä voidaan säätää ympäristön mukaan. Tunnistimen äänenvoimakkuutta voidaan lisätä melun (eli ajoneuvoliikenteen, lentokoneiden tai koneiden) voittamiseksi tai vähentää häiriöiden vähentämiseksi tai työskenneltäessä meluherkillä alueilla.
200FP on varustettu upotetuilla porteilla asentajan puhelinlaitteen (lineman's butt set) liittämistä varten. Puhelinlaitteen kiinnittäminen aktivoi automaattisesti tunnistimen, kun Talk (puhe) -tila on valittu laitteessa.
Aktivoi 200FP painamatta pääohjauspainiketta, hiljennä kaiutin ja käytä vain LED-valoa, kiinnitä hyppyjohto kahden upotetun välilehden väliin. Tämä simuloi puhelinlaitteen liittämistä.
Kosketa 200FP:n kärkeä kunkin mahdollisen kohdejohtimen eristykseen.
Äänen vastaanotto on voimakkainta kyseisessä johdossa. (Äänen vastaanottoa voidaan parantaa erottamalla johdot ryhmästä.)

Tekniset tiedot

Sähköiset
Nimellinen vahvistus: 35 dB
Nimellinen sisääntuloimpedanssi: 100 MΩ
Tunnistimen kärjen vastus (vähintään): 300 Ω
Akku: Yksi 9 V:n alkaliparisto
Nimellinen akun kesto: 50 tuntia
Ylijännitesuojaus: Cat I, 150 V maahan (Gnd)

Fyysiset
Pituus: 250 mm (9.85")
Leveys: 32 mm (1.27")
Syvyys: 35 mm (1.38")
Paino: 142 g (5 oz)

Käyttö-/säilytysolosuhteet
Lämpötila: 0°C - 50°C (32°F - 122°F)

Huolto

Ennen kotelon avaamista irrota testijohdot piiristä ja sammuta laite (OFF).
Tämän varoituksen noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

Pariston vaihto

Sammuta laite (OFF).
Irrota ruuvi ja sitten paristokansi.
Vaihda paristo (noudata napaisuutta).
Aseta kansi ja ruuvit takaisin paikalleen. Älä kiristä ruuvia liikaa.

Kärjen vaihto

Sammuta laite (OFF).
Irrota uraruuvi ja irrota kärjen suojus.
Vaihda kärki.
Aseta kärjen suojus ja ruuvi takaisin paikalleen. Älä kiristä ruuvia liikaa.

Puhdistus

Pyyhi säännöllisesti kostealla liinalla ja miedolla pesuaineella; älä käytä hankaavia aineita tai liuottimia.

Yhden vuoden rajoitettu takuu

Greenlee Textron Inc. takaa näiden tuotteiden alkuperäiselle ostajalle, että näissä tuotteissa ei ole valmistus- ja materiaalivirheitä yhden vuoden ajan, lukuun ottamatta normaalia kulumista ja väärinkäyttöä.
Kaikkia testilaitteiden korjauksia varten sinun on ensin pyydettävä palautusvaltuutusnumero ottamalla yhteyttä asiakaspalveluumme:
maksuton Yhdysvalloissa ja Kanadassa 800 642-2155
Puhelin +1 760 598-8900
Faksi +1 760 598-5634.
