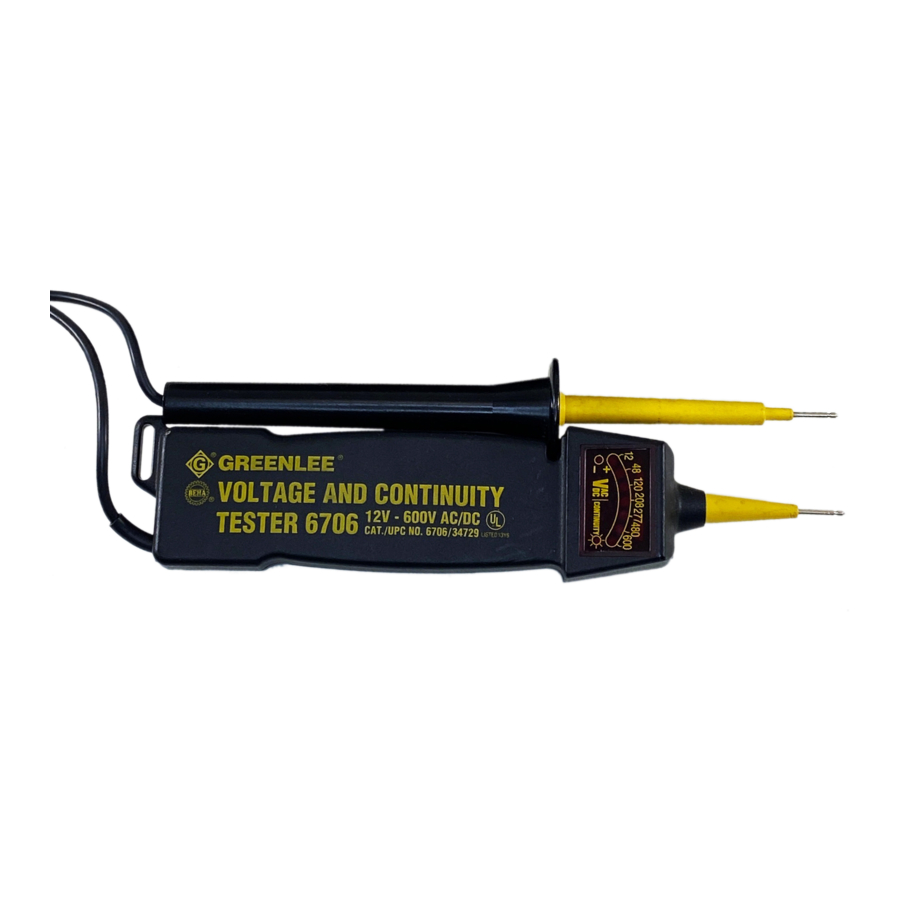

Greenlee 6706, 6708 - Voltaj ve Süreklilik Test Cihazları Kılavuzu

VOLTAJ VE SÜREKLİLİK TEST CİHAZLARI
12-600V AC/DC (6706)
6-440V AC/DC (6708)

Teknik Özellikler

Voltaj Aralığı: 12–600V AC/DC (6706 )
6–440V AC/DC (6708)

Süreklilik Aralığı: 0–800KΩ

Çalışma Sıcaklığı: 14º–120º F
-10º–50º C

Pil: (2) 1.5V AA

Boyut: 8" x 2" x 1.5"
20 x 5 x 3.75 cm

Saklama Sıcaklığı: 14º –130º F
(-10º–56º C)

Hazırlık

Test cihazını kullanmadan önce, çalışan bir devreye karşı kontrol edin. Test cihazı beklendiği gibi çalışmazsa, sorun çözülene kadar aşağıdaki listeye bakın:

1. Prob uçları paslanmış.
2. Pil zayıf veya bitmiş.
3. Bir test kablosu hasarlı.
4. Test cihazı hasarlı ve onarılması gerekiyor.

Çalışma

Canlı İletkeni Bulmak İçin (Sadece AC Devreleri)

1. Test cihazının sabit probunu terminale veya iletkene dokundurun.
   Not: Serbest probun herhangi bir şeye temas etmesine izin vermeyin.
2. Ölçüm cihazını okuyun ve tonu dinleyin. Sabit probun canlı, nötr veya toprak iletken üzerinde olup olmadığını belirlemek için Canlı İletken Bulucu Tablosu'na bakın.

Sürekliliği Kontrol Etmek veya Voltajı Ölçmek İçin (AC veya DC Devreleri)

1. Bir prob ucunu terminale veya iletkene dokundurun; diğer prob ucunu diğer terminale veya iletkene dokundurun.
2. Ölçüm cihazını okuyun ve tonu dinleyin. Sabit probun canlı, nötr veya toprak iletken üzerinde olup olmadığını belirlemek için Süreklilik Kontrolü ve Voltaj Ölçümü Tablosu'na bakın.

LED'lerin Konumu ve Tanımlanması

Bakım

Genel

• Test cihazını temiz ve kuru tutun.
• Nemli bir bezle silerek temizleyin. Kullanmadan önce tamamen kurumaya bırakın.

Pil Durumu

• Süreklilik testi L.E.D.'i ve gösterge tonu gücünü kaybetmeye başladığında pil seviyesi düşüktür.

Pilleri Değiştirmek İçin

1. Küçük bir tornavida ile kaldırarak pil kapağını çıkarın.
2. Pilleri tutucudan çıkarın.
3. Yeni pilleri polarite göstergelerine göre yerleştirin, tutucuyu ve kapağı yerine takın.

Canlı İletken Bulucu Tablosu

Süreklilik Kontrolü ve Voltaj Ölçümü Tablosu

* devre direnci yaklaşık 800Ω'dan düşükse
