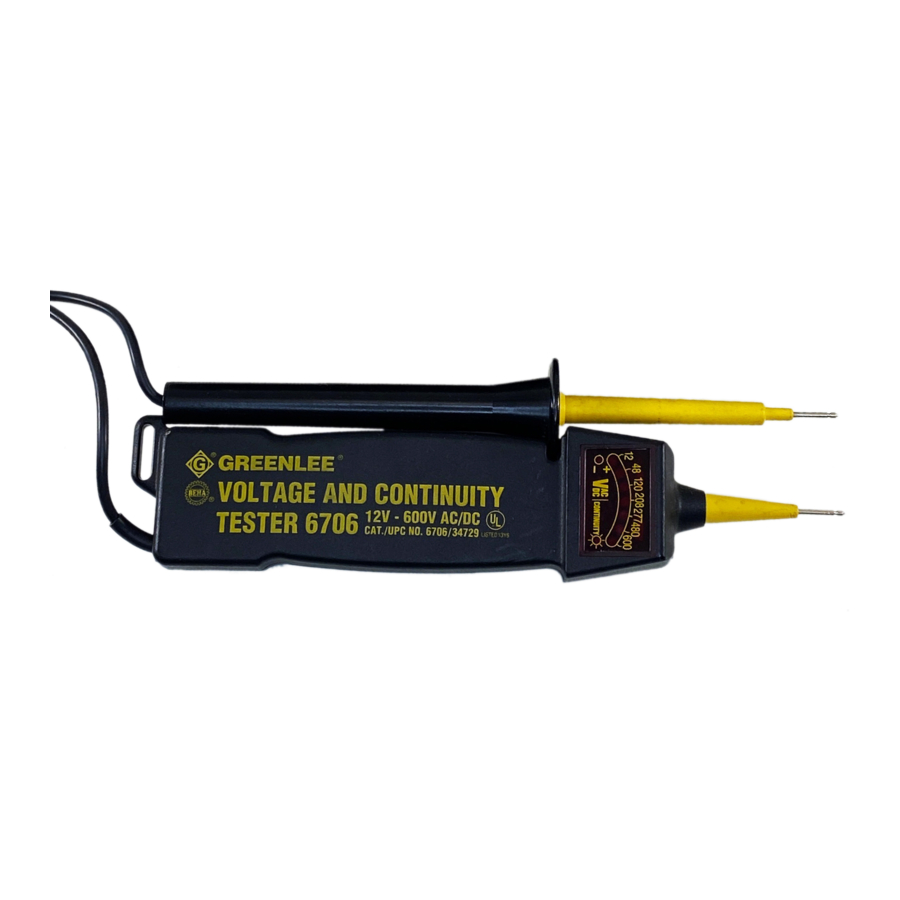

Greenlee 6706, 6708 - Handbuch für Spannungs- und Durchgangsprüfer
SPANNUNGS- UND DURCHGANGSPRÜFER
12-600V AC/DC (6706)
6-440V AC/DC (6708)
Technische Daten
Spannungsbereich: 12–600V AC/DC (6706
)
6–440V AC/DC (6708)
Durchgangsbereich: 0–800KΩ
Betriebstemperatur: 14º–120º F
-10º–50º C
Batterie: (2) 1.5V AA
Größe: 8" x 2" x 1.5"
20 x 5 x 3.75 cm
Lagertemperatur: 14º –130º F
(-10º–56º C)
Vorbereitung
Prüfen Sie das Testgerät vor der Verwendung an einem funktionierenden Stromkreis. Falls das Testgerät nicht wie erwartet funktioniert, beachten Sie die folgende Liste, bis das Problem behoben ist:
- Die Messspitzen sind korrodiert.
- Die Batterie ist schwach oder entladen.
- Eine Messleitung ist beschädigt.
- Das Testgerät ist beschädigt und muss repariert werden.
Betrieb
Einen spannungsführenden Leiter lokalisieren (nur AC-Stromkreise)
- Berühren Sie den festen Messfühler des Prüfgeräts mit dem Anschluss oder Leiter.
Hinweis: Lassen Sie den losen Messfühler nichts berühren. - Lesen Sie das Messgerät ab und achten Sie auf den Ton. In der Tabelle zur Lokalisierung spannungsführender Leiter finden Sie heraus, ob sich der feste Messfühler an einem spannungsführenden, neutralen oder geerdeten Leiter befindet.
Durchgang prüfen oder Spannung messen (AC- oder DC-Stromkreise)
- Berühren Sie eine Messspitze mit dem einen Anschluss oder Leiter; berühren Sie die andere Messspitze mit dem anderen Anschluss oder Leiter.
- Lesen Sie das Messgerät ab und achten Sie auf den Ton. In der Tabelle für Durchgangsprüfung und Spannungsmessung finden Sie heraus, ob sich der feste Messfühler an einem spannungsführenden, neutralen oder geerdeten Leiter befindet.
Position und Identifikation der LEDs
Wartung
Allgemein
- Halten Sie das Prüfgerät sauber und trocken.
- Mit einem feuchten Tuch abwischen. Vor der Verwendung vollständig trocknen lassen.
Batteriezustand
- Der Batteriestand ist niedrig, wenn die LED-Anzeige für den Durchgangstest und der Hinweiston an Intensität verlieren.
Batterien wechseln
- Entfernen Sie die Batterieabdeckung, indem Sie sie mit einem kleinen Schraubendreher aufhebeln.
- Entfernen Sie die Batterien aus der Halterung.
- Setzen Sie neue Batterien gemäß den Polaritätsanzeigen ein, setzen Sie die Halterung und die Abdeckung wieder ein.
Tabelle zur Lokalisierung spannungsführender Leiter
| Stromkreistyp | Anschluss | Anzeigen |
| AC-Stromkreis | fester Messfühler: spannungsführend loser Messfühler: kein Kontakt | Spannung: keine Anzeige Polarität: keine Anzeige Durchgang: leuchtet akustisch: Ton |
| AC-Stromkreis | fester Messfühler: neutral oder geerdet loser Messfühler: kein Kontakt | Spannung: keine Anzeige Polarität: keine Anzeige Durchgang: keine Anzeige akustisch: keine Anzeige |
Tabelle für Durchgangsprüfung und Spannungsmessung
| Stromkreistyp | Anschluss | Anzeigen |
| Stromführender AC-Stromkreis | einer der Messfühler: spannungsführend einer der Messfühler: neutral oder geerdet | Spannung: leuchtet Polarität: leuchtet Durchgang: leuchtet akustisch: Ton |
| Stromführender DC-Stromkreis | fester Messfühler: + loser Messfühler: – | Spannung: leuchtet Polarität: keine Anzeige Durchgang: keine Anzeige akustisch: kein Ton |
| Stromführender DC-Stromkreis | fester Messfühler: – loser Messfühler: + | Spannung: niedrigster Wert nicht leuchtend Polarität: leuchtet Durchgang: leuchtet akustisch: Ton |
| Stromloser AC- oder DC-Stromkreis | einer der Messfühler: beliebiger Leiter einer der Messfühler: beliebiger Leiter | Spannung: keine Anzeige Polarität: keine Anzeige Durchgang: leuchtet* akustisch: Ton* |
* wenn der Stromkreiswiderstand weniger als ca. 800Ω beträgt
