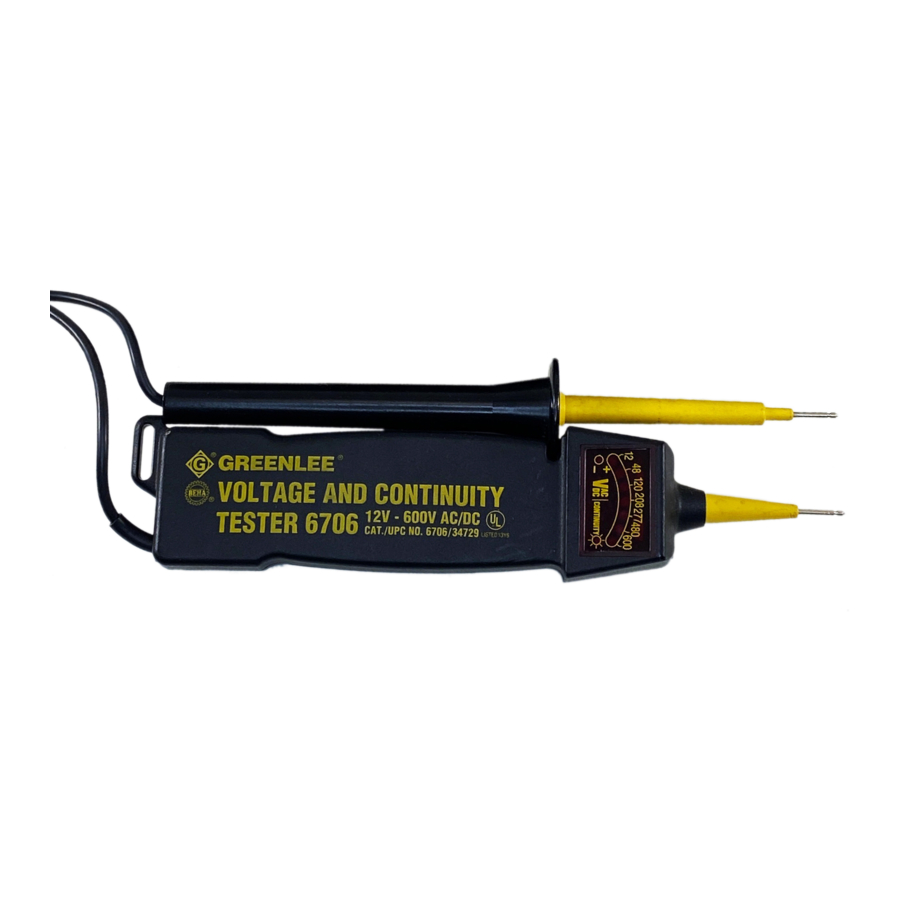

Greenlee 6706, 6708 - Návod k použití testerů napětí a kontinuity
Obsah
TESTERY NAPĚTÍ A KONTINUITY
12-600V AC/DC (6706)
6-440V AC/DC (6708)
Specifikace
Rozsah napětí: 12–600V AC/DC (6706
)
6–440V AC/DC (6708)
Rozsah kontinuity: 0–800KΩ
Provozní teplota: 14º–120º F
-10º–50º C
Baterie: (2) 1.5V AA
Velikost: 8" x 2" x 1.5"
20 x 5 x 3.75 cm
Skladovací teplota: 14º –130º F
(-10º–56º C)
Příprava
Před použitím testeru jej zkontrolujte na funkčním obvodu. Pokud tester nefunguje podle očekávání, projděte si následující seznam, dokud se problém nevyřeší:
- Hroty sond jsou zkorodované.
- Baterie je slabá nebo vybitá.
- Testovací kabel je poškozený.
- Tester je poškozený a je třeba jej opravit.
Provoz
Pro lokalizaci horkého vodiče (pouze AC obvody)
- Dotkněte se pevné sondy testeru terminálu nebo vodiče.
Poznámka: Nedovolte, aby se volná sonda čehokoli dotýkala. - Odečtěte hodnotu na měřiči a poslouchejte tón. V tabulce pro lokalizaci horkého vodiče zjistěte, zda je pevná sonda na horkém, neutrálním nebo zemnicím vodiči.
Pro kontrolu kontinuity nebo měření napětí (AC nebo DC obvody)
- Dotkněte se jedním hrotem sondy buď terminálu, nebo vodiče; dotkněte se druhým hrotem sondy druhého terminálu nebo vodiče.
- Odečtěte hodnotu na měřiči a poslouchejte tón. V tabulce pro kontrolu kontinuity a měření napětí zjistěte, zda je pevná sonda na horkém, neutrálním nebo zemnicím vodiči.
Umístění a identifikace LED diod
Údržba
Obecné
- Udržujte tester čistý a suchý.
- Otřete jej vlhkým hadříkem. Před použitím jej nechte zcela uschnout.
Stav baterie
- Úroveň nabití baterie je nízká, když L.E.D. testu kontinuity a indikační tón začnou ztrácet na síle.
Výměna baterií
- Sejměte kryt baterie vypáčením malým šroubovákem.
- Vyjměte baterie z držáku.
- Vložte nové baterie podle indikátorů polarity, nasaďte držák a kryt.
Tabulka pro lokalizaci horkého vodiče
| Typ obvodu | Připojení | Indikace |
| AC obvod | pevná sonda: horký volná sonda: bez kontaktu | napětí: žádná indikace polarita: žádná indikace kontinuita: svítí zvuk: tón |
| AC obvod | pevná sonda: neutrální nebo zem volná sonda: bez kontaktu | napětí: žádná indikace polarita: žádná indikace kontinuita: žádná indikace zvuk: žádný tón |
Tabulka pro kontrolu kontinuity a měření napětí
| Typ obvodu | Připojení | Indikace |
| Napájený AC obvod | kterákoli sonda: horký kterákoli sonda: neutrální nebo zem | napětí: svítí polarita: svítí kontinuita: svítí zvuk: tón |
| Napájený DC obvod | pevná sonda: + volná sonda: – | napětí: svítí polarita: žádná indikace kontinuita: žádná indikace zvuk: žádný tón |
| Napájený DC obvod | pevná sonda: – volná sonda: + | napětí: nejnižší hodnota nesvítí polarita: svítí kontinuita: svítí zvuk: tón |
| Nenapájený AC nebo DC obvod | kterákoli sonda: jakýkoli vodič kterákoli sonda: jakýkoli vodič | napětí: žádná indikace polarita: žádná indikace kontinuita: svítí* zvuk: tón* |
* pokud je odpor obvodu menší než přibližně 800Ω
