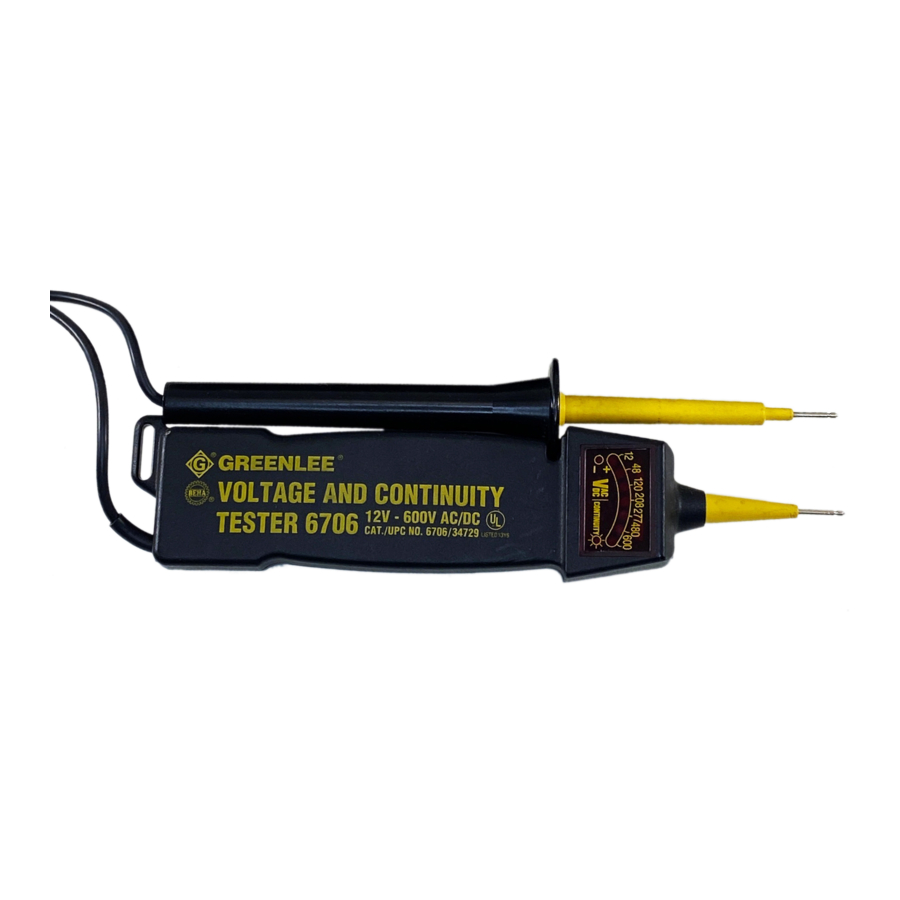

Greenlee 6706, 6708 - Feszültség- és folytonosságvizsgálók kézikönyve
FESZÜLTSÉG- ÉS FOLYTONOSSÁGVIZSGÁLÓK
12-600V AC/DC (6706)
6-440V AC/DC (6708)
Műszaki adatok
Feszültségtartomány: 12–600V AC/DC (6706
)
6–440V AC/DC (6708)
Folytonossági tartomány: 0–800KΩ
Üzemi hőmérséklet: 14º–120º F
-10º–50º C
Elem: (2) 1.5V AA
Méret: 8" x 2" x 1.5"
20 x 5 x 3.75 cm
Tárolási hőmérséklet: 14º –130º F
(-10º–56º C)
Előkészítés
A teszter használata előtt ellenőrizze egy működő áramkörön. Ha a teszter nem a várt módon működik, nézze át a következő listát, amíg a probléma meg nem oldódik:
- A mérőcsúcsok korrodáltak.
- Az elem gyenge vagy lemerült.
- Egyik mérőzsinór sérült.
- A teszter sérült és javításra szorul.
Működés
Feszültség alatt lévő vezető megtalálása (csak AC áramkörök)
- Érintse a teszter rögzített mérőcsúcsát a csatlakozóhoz vagy a vezetőhöz.
Megjegyzés: Ne hagyja, hogy a laza mérőcsúcs bármivel érintkezzen. - Olvassa le a mérőt és figyeljen a hangra. Nézze meg a Feszültség alatt lévő vezető helyének meghatározása táblázatot, hogy megállapítsa, a rögzített mérőcsúcs feszültség alatt lévő, semleges vagy földelt vezetőn van-e.
Folytonosság ellenőrzése vagy feszültség mérése (AC vagy DC áramkörök)
- Érintse az egyik mérőcsúcsot az egyik csatlakozóhoz vagy vezetőhöz; érintse a másik mérőcsúcsot a másik csatlakozóhoz vagy vezetőhöz.
- Olvassa le a mérőt és figyeljen a hangra. Nézze meg a Folytonosság ellenőrzése és feszültségmérés táblázatot, hogy megállapítsa, a rögzített mérőcsúcs feszültség alatt lévő, semleges vagy földelt vezetőn van-e.
LED-ek helye és azonosítása
Karbantartás
Általános
- Tartsa a tesztert tisztán és szárazon.
- Törölje tisztára egy nedves ruhával. Használat előtt hagyja teljesen megszáradni.
Elem állapota
- Az elem töltöttségi szintje alacsony, ha a folytonossági teszt L.E.D. és a jelzőhang gyengülni kezd.
Elemek cseréje
- Távolítsa el az elemtartó fedelét egy kis csavarhúzóval.
- Vegye ki az elemeket a tartóból.
- Helyezze be az új elemeket a polaritásjelzőknek megfelelően, helyezze vissza a tartót és a fedelet.
Feszültség alatt lévő vezető helyének meghatározása táblázat
| Áramkör típusa | Csatlakozás | Jelzések |
| AC áramkör | rögzített mérőcsúcs: feszültség alatt laza mérőcsúcs: nincs érintkezés | feszültség: nincs jelzés polaritás: nincs jelzés folytonosság: világít hallható: hang |
| AC áramkör | rögzített mérőcsúcs: semleges vagy földelt laza mérőcsúcs: nincs érintkezés | feszültség: nincs jelzés polaritás: nincs jelzés folytonosság: nincs jelzés hallható: nincs jelzés |
Folytonosság ellenőrzése és feszültségmérés táblázat
| Áramkör típusa | Csatlakozás | Jelzések |
| Feszültség alatt lévő AC áramkör | bármelyik mérőcsúcs: feszültség alatt bármelyik mérőcsúcs: semleges vagy földelt | feszültség: világít polaritás: világít folytonosság: világít hallható: hang |
| Feszültség alatt lévő DC áramkör | rögzített mérőcsúcs: + laza mérőcsúcs: – | feszültség: világít polaritás: nincs jelzés folytonosság: nincs jelzés hallható: nincs hang |
| Feszültség alatt lévő DC áramkör | rögzített mérőcsúcs: – laza mérőcsúcs: + | feszültség: a legalacsonyabb érték nem világít polaritás: világít folytonosság: világít hallható: hang |
| Feszültségmentes AC vagy DC áramkör | bármelyik mérőcsúcs: bármelyik vezető bármelyik mérőcsúcs: bármelyik vezető | feszültség: nincs jelzés polaritás: nincs jelzés folytonosság: világít* hallható: hang* |
* ha az áramköri ellenállás körülbelül 800Ω-nál kisebb
Kézikönyv letöltése
Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
