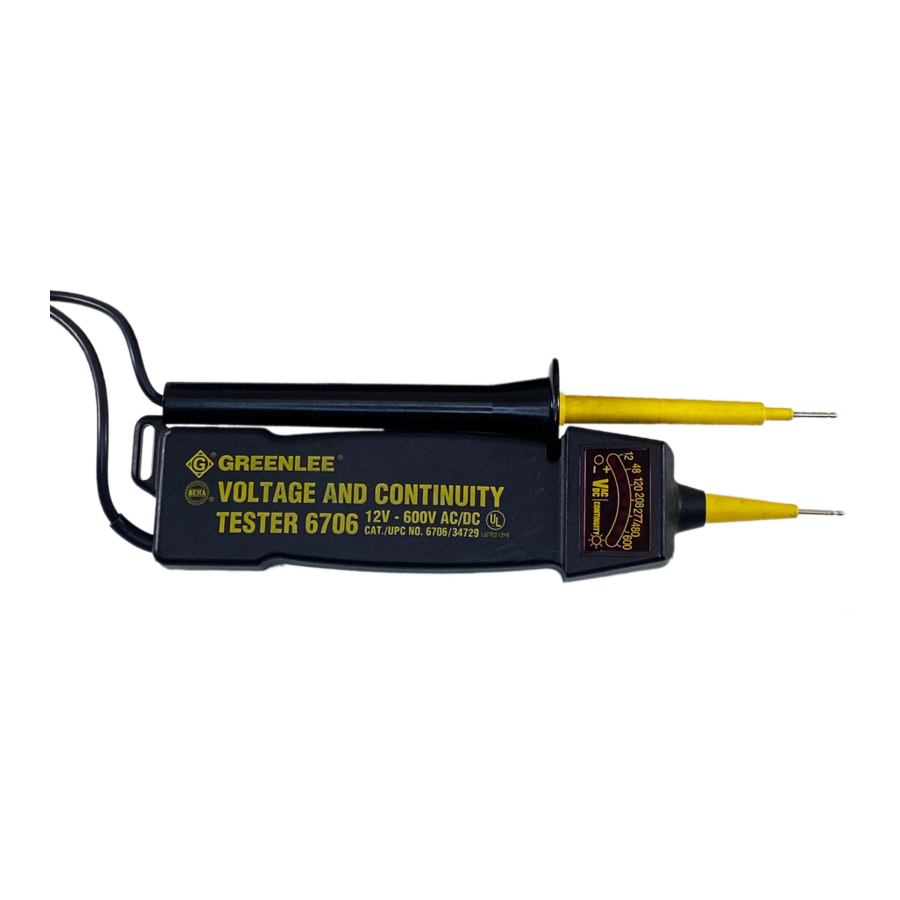

Greenlee 6706, 6708 - Bruksanvisning for spennings- og kontinuitetstestere
Innhold
SPENNINGS- OG KONTINUITETS-TESTERE
12-600V AC/DC (6706)
6-440V AC/DC (6708)
Spesifikasjoner
Spenningområde: 12–600V AC/DC (6706
)
6–440V AC/DC (6708)
Kontinuitetsområde: 0–800KΩ
Driftstemperatur: 14º–120º F
-10º–50º C
Batteri: (2) 1.5V AA
Størrelse: 8" x 2" x 1.5"
20 x 5 x 3.75 cm
Lagringstemperatur: 14º –130º F
(-10º–56º C)
Forberedelse
Før du bruker testeren, sjekk den mot en fungerende krets. Hvis testeren ikke fungerer som forventet, se følgende liste til problemet er løst:
- Probespissene er korrodert.
- Batteriet er svakt eller utladet.
- En testledning er skadet.
- Testeren er skadet og må repareres.
Bruk
For å lokalisere en strømførende leder (kun AC-kretser)
- Berør den faste proben på testeren til terminalen eller lederen.
Merk: Ikke la den løse proben komme i kontakt med noe. - Les av måleren og lytt etter tone. Se tabellen for lokalisering av strømførende leder for å finne ut om den faste proben er på en strømførende, nøytral eller jordet leder.
For å sjekke for kontinuitet eller for å måle spenning (AC- eller DC-kretser)
- Berør den ene probespissen til enten terminalen eller lederen; berør den andre probespissen til den andre terminalen eller lederen.
- Les av måleren og lytt etter tone. Se tabellen for kontinuitetssjekk og spenningsmåling for å finne ut om den faste proben er på en strømførende, nøytral eller jordet leder.
Plassering og identifikasjon av LED-er
Vedlikehold
Generelt
- Hold testeren ren og tørr.
- Tørk av med en fuktig klut. La tørke helt før bruk.
Batteritilstand
- Batterinivået er lavt når kontinuitetstest L.E.D. (LED for kontinuitetstest) og indikasjonstone begynner å miste styrke.
Slik bytter du batterier
- Fjern batteridekselet ved å lirke med en liten skrutrekker.
- Fjern batteriene fra holderen.
- Sett inn nye batterier i henhold til polaritetsindikatorene, sett tilbake holderen og dekselet.
Tabell for lokalisering av strømførende leder
| Type krets | Tilkobling | Indikasjoner |
| AC-krets | fast probe: strømførende løs probe: ingen kontakt | spenning: ingen indikasjon polaritet: ingen indikasjon kontinuitet: lyser hørbar: tone |
| AC-krets | fast probe: nøytral eller jord løs probe: ingen kontakt | spenning: ingen indikasjon polaritet: ingen indikasjon kontinuitet: ingen indikasjon hørbar: ingen indikasjon |
Tabell for kontinuitetssjekk og spenningsmåling
| Type krets | Tilkobling | Indikasjoner |
| Spenningstilført AC-krets | enten probe: strømførende enten probe: nøytral eller jord | spenning: lyser polaritet: lyser kontinuitet: lyser hørbar: tone |
| Spenningstilført DC-krets | fast probe: + løs probe: – | spenning: lyser polaritet: ingen indikasjon kontinuitet: ingen indikasjon hørbar: ingen tone |
| Spenningstilført DC-krets | fast probe: – løs probe: + | spenning: laveste verdi lyser ikke polaritet: lyser kontinuitet: lyser hørbar: tone |
| Ikke-spenningstilført AC- eller DC-krets | enten probe: hvilken som helst leder enten probe: hvilken som helst leder | spenning: ingen indikasjon polaritet: ingen indikasjon kontinuitet: lyser* hørbar: tone* |
* hvis kretsmotstanden er mindre enn ca. 800Ω
Last ned manual
Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.
Last ned Greenlee 6706, 6708 - Bruksanvisning for spennings- og kontinuitetstestere
