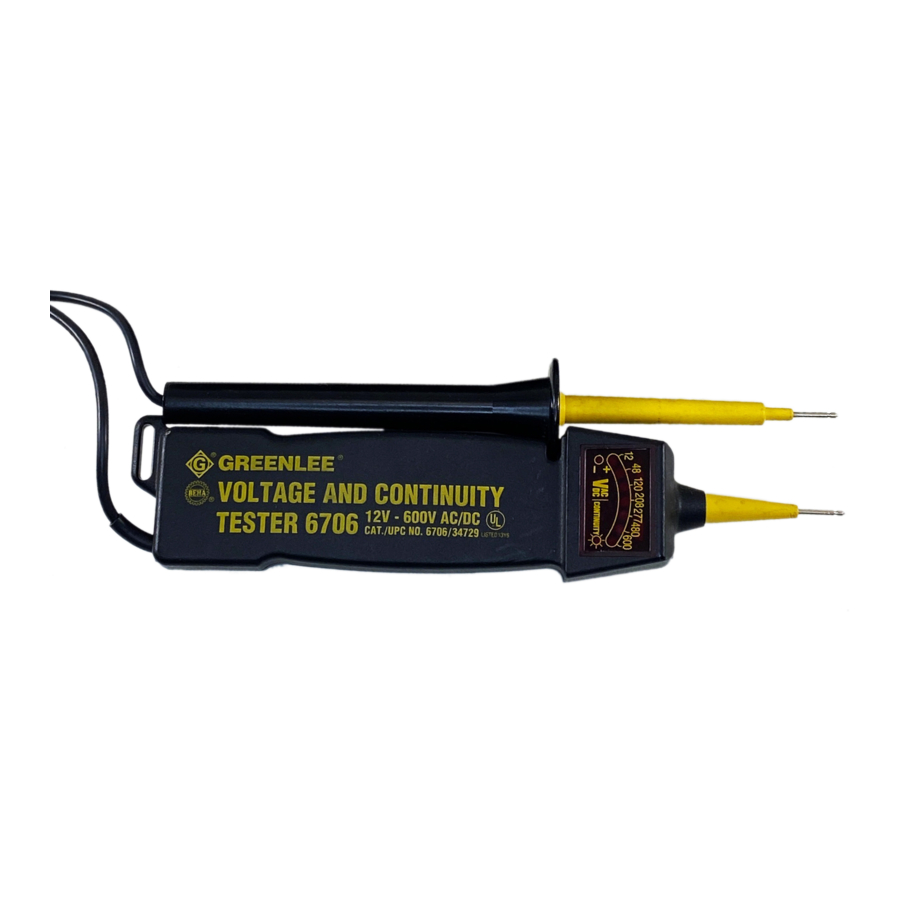

Greenlee 6706, 6708 - Εγχειρίδιο Ελεγκτών Τάσης και Συνέχειας
ΕΛΕΓΚΤΕΣ ΤΑΣΗΣ ΚΑΙ ΣΥΝΕΧΕΙΑΣ
12-600V AC/DC (6706)
6-440V AC/DC (6708)
Προδιαγραφές
Εύρος Τάσης: 12–600V AC/DC (6706
)
6–440V AC/DC (6708)
Εύρος Συνέχειας: 0–800KΩ
Θερμοκρασία Λειτουργίας: 14º–120º F
-10º–50º C
Μπαταρία: (2) 1.5V AA
Μέγεθος: 8" x 2" x 1.5"
20 x 5 x 3.75 cm
Θερμοκρασία Αποθήκευσης: 14º –130º F
(-10º–56º C)
Προετοιμασία
Πριν χρησιμοποιήσετε τον ελεγκτή, ελέγξτε τον σε ένα λειτουργικό κύκλωμα. Εάν ο ελεγκτής δεν λειτουργήσει όπως αναμένεται, ανατρέξτε στην ακόλουθη λίστα μέχρι να λυθεί το πρόβλημα:
- Οι άκρες των αισθητήρων είναι διαβρωμένες.
- Η μπαταρία είναι αδύναμη ή αποφορτισμένη.
- Ένα καλώδιο δοκιμής είναι κατεστραμμένο.
- Ο ελεγκτής είναι κατεστραμμένος και χρειάζεται επισκευή.
Λειτουργία
Για τον Εντοπισμό ενός Θερμού Αγωγού (Μόνο Κυκλώματα AC)
- Αγγίξτε τον σταθερό αισθητήρα του ελεγκτή στον ακροδέκτη ή τον αγωγό.
Σημείωση: Μην επιτρέψετε στον χαλαρό αισθητήρα να έρθει σε επαφή με οτιδήποτε. - Διαβάστε την ένδειξη του μετρητή και ακούστε για ήχο. Δείτε τον Πίνακα Εντοπισμού Θερμού Αγωγού για να προσδιορίσετε εάν ο σταθερός αισθητήρας βρίσκεται σε θερμό, ουδέτερο ή αγωγό γείωσης.
Για Έλεγχο Συνέχειας ή Μέτρηση Τάσης (Κυκλώματα AC ή DC)
- Αγγίξτε την μία άκρη του αισθητήρα σε έναν ακροδέκτη ή αγωγό. Αγγίξτε την άλλη άκρη του αισθητήρα στον άλλο ακροδέκτη ή αγωγό.
- Διαβάστε την ένδειξη του μετρητή και ακούστε για ήχο. Δείτε τον Πίνακα Ελέγχου Συνέχειας και Μέτρησης Τάσης για να προσδιορίσετε εάν ο σταθερός αισθητήρας βρίσκεται σε θερμό, ουδέτερο ή αγωγό γείωσης.
Θέση και Αναγνώριση των LED
Συντήρηση
Γενικά
- Διατηρείτε τον ελεγκτή καθαρό και στεγνό.
- Σκουπίστε με ένα νωπό πανί. Αφήστε να στεγνώσει εντελώς πριν από τη χρήση.
Κατάσταση Μπαταρίας
- Η στάθμη της μπαταρίας είναι χαμηλή όταν το L.E.D. ελέγχου συνέχειας και ο ήχος ένδειξης αρχίζουν να χάνουν την έντασή τους.
Για την Αντικατάσταση των Μπαταριών
- Αφαιρέστε το κάλυμμα της μπαταρίας χρησιμοποιώντας ένα μικρό κατσαβίδι.
- Αφαιρέστε τις μπαταρίες από τη θήκη.
- Τοποθετήστε νέες μπαταρίες σύμφωνα με τους δείκτες πολικότητας, αντικαταστήστε τη θήκη και το κάλυμμα.
Πίνακας Εντοπισμού Θερμού Αγωγού
| Τύπος Κυκλώματος | Σύνδεση | Ενδείξεις |
| Κύκλωμα AC | σταθερός αισθητήρας: θερμός χαλαρός αισθητήρας: καμία επαφή | τάση: καμία ένδειξη πολικότητα: καμία ένδειξη συνέχεια: φωτισμένη ακουστικό: ήχος |
| Κύκλωμα AC | σταθερός αισθητήρας: ουδέτερος ή γείωση χαλαρός αισθητήρας: καμία επαφή | τάση: καμία ένδειξη πολικότητα: καμία ένδειξη συνέχεια: καμία ένδειξη ακουστικό: καμία ένδειξη |
Πίνακας Ελέγχου Συνέχειας και Μέτρησης Τάσης
| Τύπος Κυκλώματος | Σύνδεση | Ενδείξεις |
| Ενεργοποιημένο κύκλωμα AC | οποιοσδήποτε αισθητήρας: θερμός οποιοσδήποτε αισθητήρας: ουδέτερος ή γείωση | τάση: φωτισμένη πολικότητα: φωτισμένη συνέχεια: φωτισμένη ακουστικό: ήχος |
| Ενεργοποιημένο κύκλωμα DC | σταθερός αισθητήρας: + χαλαρός αισθητήρας: – | τάση: φωτισμένη πολικότητα: καμία ένδειξη συνέχεια: καμία ένδειξη ακουστικό: κανένας ήχος |
| Ενεργοποιημένο κύκλωμα DC | σταθερός αισθητήρας: – χαλαρός αισθητήρας: + | τάση: χαμηλότερη τιμή μη φωτισμένη πολικότητα: φωτισμένη συνέχεια: φωτισμένη ακουστικό: ήχος |
| Μη ενεργοποιημένο κύκλωμα AC ή DC | οποιοσδήποτε αισθητήρας: οποιοσδήποτε αγωγός οποιοσδήποτε αισθητήρας: οποιοσδήποτε αγωγός | τάση: καμία ένδειξη πολικότητα: καμία ένδειξη συνέχεια: φωτισμένη* ακουστικό: ήχος* |
* εάν η αντίσταση του κυκλώματος είναι μικρότερη από περίπου 800Ω
