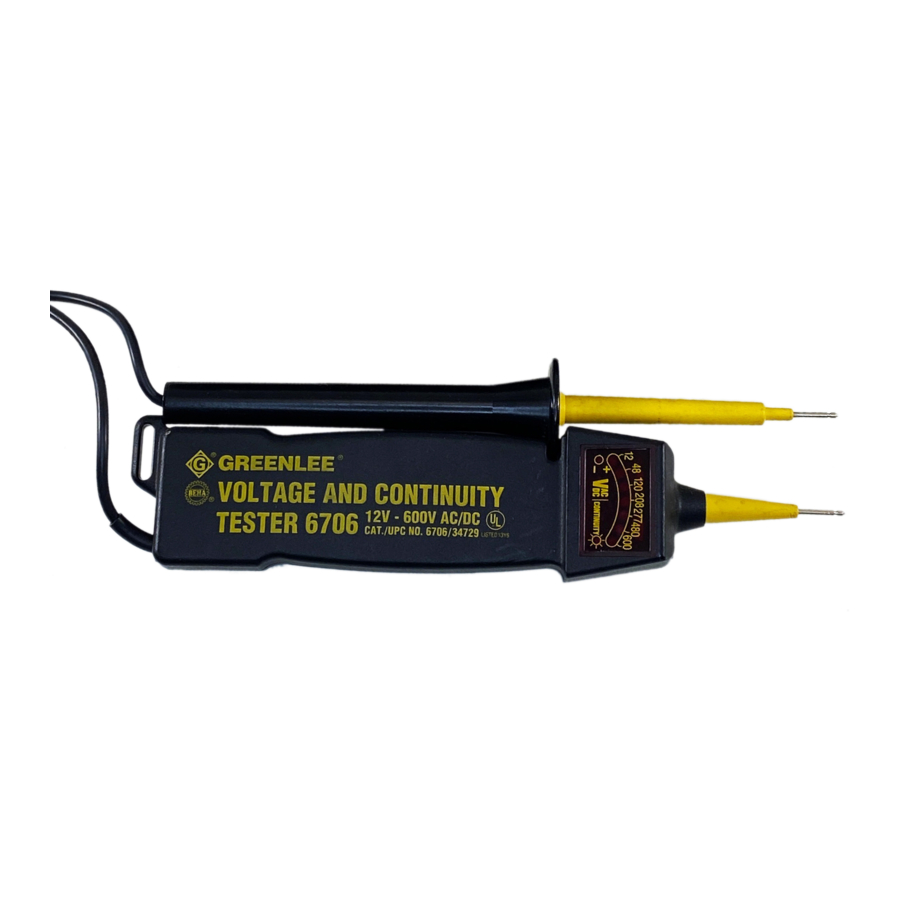

Greenlee 6706, 6708 - Manuali i Testuesve të Tensionit dhe Vazhdimësisë
TESTUES TENSIONI DHE VAZHDIMËSIE
12-600V AC/DC (6706)
6-440V AC/DC (6708)
Specifikimet
Gama e Tensionit: 12–600V AC/DC (6706
)
6–440V AC/DC (6708)
Gama e Vazhdimësisë: 0–800KΩ
Temperatura e Funksionimit: 14º–120º F
-10º–50º C
Bateria: (2) 1.5V AA
Madhësia: 8" x 2" x 1.5"
20 x 5 x 3.75 cm
Temperatura e Ruajtjes: 14º –130º F
(-10º–56º C)
Përgatitja
Përpara se të përdorni testuesin, kontrolloni atë kundrejt një qarku funksional. Nëse testuesi nuk funksionon siç pritej, referojuni listës së mëposhtme derisa të zgjidhet problemi:
- Majat e sondës janë të korroduara.
- Bateria është e dobët ose e shkarkuar.
- Një kabllo testimi është dëmtuar.
- Testuesi është dëmtuar dhe duhet riparuar.
Funksionimi
Për të Gjetur një Përçues të Nxehtë (Vetëm Qarqet AC)
- Prekni sondën fikse të testuesit në terminal ose përçues.
Shënim: Mos lejo sondën e lirë të kontaktojë asgjë. - Lexoni matësin dhe dëgjoni për ton. Shikoni Tabelën e Gjetësit të Përçuesit të Nxehtë për të përcaktuar nëse sonda fikse është në një përçues të nxehtë, neutral ose tokëzues.
Për të Kontrolluar Vazhdimësinë ose Për të Matur Tensionin (Qarqet AC ose DC)
- Prekni një majë sonde në secilin terminal ose përçues; prekni majën tjetër të sondës në terminalin ose përçuesin tjetër.
- Lexoni matësin dhe dëgjoni për ton. Shikoni Tabelën e Kontrollit të Vazhdimësisë dhe Matjes së Tensionit për të përcaktuar nëse sonda fikse është në një përçues të nxehtë, neutral ose tokëzues.
Vendndodhja dhe Identifikimi i LED-ve
Mirëmbajtja
E Përgjithshme
- Mbajeni testuesin të pastër dhe të thatë.
- Fshijeni me një leckë të lagur. Lëreni të thahet plotësisht përpara se ta përdorni.
Gjendja e Baterisë
- Niveli i baterisë është i ulët kur testi i vazhdimësisë L.E.D. dhe toni i indikacionit fillojnë të humbasin forcën.
Për të Zëvendësuar Bateritë
- Hiqeni kapakun e baterisë duke e hapur me një kaçavidë të vogël.
- Hiqni bateritë nga mbajtësja.
- Vendosni bateritë e reja sipas treguesve të polaritetit, zëvendësoni mbajtësen dhe kapakun.
Tabela e Gjetësit të Përçuesit të Nxehtë
| Lloji i Qarkut | Lidhja | Indikacionet |
| Qark AC | sonda fikse: e nxehtë sonda e lirë: pa kontakt | tensioni: pa indikacion polariteti: pa indikacion vazhdimësia: e ndriçuar e dëgjueshme: ton |
| Qark AC | sonda fikse: neutrale ose tokëzuese sonda e lirë: pa kontakt | tensioni: pa indikacion polariteti: pa indikacion vazhdimësia: pa indikacion e dëgjueshme: pa indikacion |
Tabela e Kontrollit të Vazhdimësisë dhe Matjes së Tensionit
| Lloji i Qarkut | Lidhja | Indikacionet |
| Qark AC i energjizuar | secila sondë: e nxehtë secila sondë: neutrale ose tokëzuese | tensioni: e ndriçuar polariteti: e ndriçuar vazhdimësia: e ndriçuar e dëgjueshme: ton |
| Qark DC i energjizuar | sonda fikse: + sonda e lirë: – | tensioni: e ndriçuar polariteti: pa indikacion vazhdimësia: pa indikacion e dëgjueshme: pa ton |
| Qark DC i energjizuar | sonda fikse: – sonda e lirë: + | tensioni: vlera më e ulët nuk është e ndriçuar polariteti: e ndriçuar vazhdimësia: e ndriçuar e dëgjueshme: ton |
| Qark AC ose DC i paenergizuar | secila sondë: çdo përçues secila sondë: çdo përçues | tensioni: pa indikacion polariteti: pa indikacion vazhdimësia: e ndriçuar* e dëgjueshme: ton* |
* nëse rezistenca e qarkut është më pak se afërsisht 800Ω
