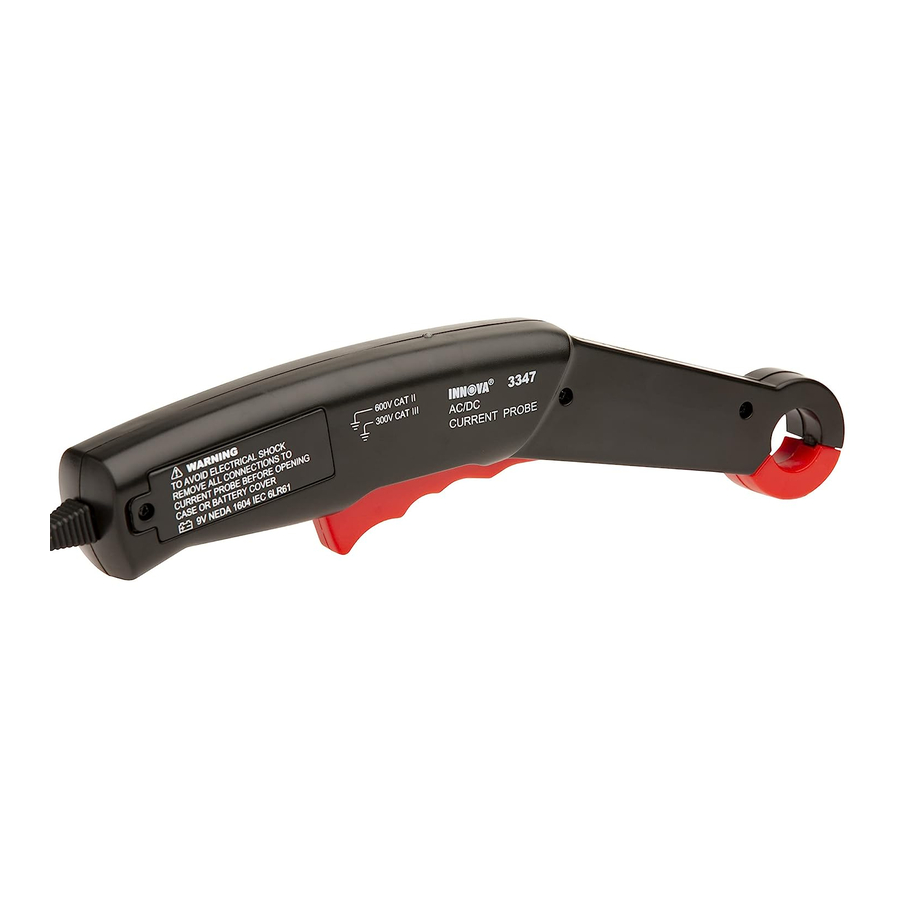

INNOVA 3347 - Επαγωγικός ανιχνευτής DMM AMP Εγχειρίδιο

ΕΙΣΑΓΩΓΗ

Ο σφιγκτήρας ρεύματος βοηθά στη μέτρηση της ροής ρεύματος AC ή DC μέσω ενός καλωδίου ή καλωδίου.

Προφυλάξεις ασφαλείας
Μην χειρίζεστε αυτό το εργαλείο πριν διαβάσετε αυτές τις οδηγίες στο σύνολό τους. Πρέπει να ακολουθηθούν οι ακόλουθες οδηγίες για να αποφευχθούν ατυχήματα που μπορεί να οδηγήσουν σε ηλεκτροπληξία ή σωματικό τραυματισμό.

• Δώστε μεγάλη προσοχή στην ΠΡΟΕΙΔΟΠΟΙΗΣΗ που είναι τυπωμένη στην θήκη του εργαλείου. Αυτή η προειδοποίηση, καθώς και όλες οι προειδοποιήσεις και οι προφυλάξεις που χρησιμοποιούνται σε αυτές τις οδηγίες, πρέπει να ακολουθούνται για να αποφευχθεί η ηλεκτροπληξία ή/και ο σωματικός τραυματισμός.
• Το ΥΠΕΥΘΥΝΟ ΜΕΡΟΣ πρέπει να ενημερωθεί ότι, εάν ο εξοπλισμός χρησιμοποιηθεί με τρόπο που δεν καθορίζεται από τον κατασκευαστή, η προστασία που παρέχεται από τον εξοπλισμό μπορεί να μειωθεί.
• Πριν χρησιμοποιήσετε αυτό το εργαλείο, επαληθεύστε τη σωστή λειτουργία του σε μια γνωστή παρόμοια πηγή λειτουργίας όπου είναι επίσης γνωστή η τιμή της μονάδας. Λάβετε διορθωτικά μέτρα με βάση τα υποδεικνυόμενα αποτελέσματα.

Για να αποφύγετε ηλεκτροπληξία ή/και ζημιά στο εργαλείο ή στον εξοπλισμό υπό δοκιμή, τηρήστε τις ακόλουθες προφυλάξεις ασφαλείας:

• ΜΗΝ εφαρμόζετε περισσότερη από την ονομαστική τάση, όπως αναγράφεται στο εργαλείο και στον ελεγκτή, μεταξύ των ακροδεκτών ή μεταξύ οποιουδήποτε ακροδέκτη και της γείωσης.
•
  Να είστε προσεκτικοί όταν εργάζεστε πάνω από 30V AC rms, 42 V peak ή 60 V DC. Τέτοιες τάσεις ενέχουν κίνδυνο ηλεκτροπληξίας.
• Για να αποφύγετε ψευδείς ενδείξεις που θα μπορούσαν να οδηγήσουν σε πιθανή ηλεκτροπληξία ή σωματικό τραυματισμό, αντικαταστήστε τις μπαταρίες μόλις ανάψει η ένδειξη χαμηλής μπαταρίας.
• Να ελέγχετε πάντα τα καλώδια δοκιμής πριν από κάθε χρήση. Εάν βρεθεί οποιαδήποτε ζημιά, μην χρησιμοποιείτε το εργαλείο.
• Να θεωρείτε πάντα τον ηλεκτρικό και ηλεκτρονικό εξοπλισμό ως ενεργοποιημένο (υπό τάση). Μην υποθέτετε ποτέ ότι οποιοσδήποτε εξοπλισμός είναι απενεργοποιημένος.
• Μην γειώνεστε ποτέ όταν κάνετε ηλεκτρικές μετρήσεις. Απομονώστε τον εαυτό σας από τη γείωση χρησιμοποιώντας στεγνά μονωτικά ταπέτα από καουτσούκ για να καλύψετε όλο το εκτεθειμένο/γειωμένο μέταλλο. Σταθείτε σε ταπέτα από καουτσούκ και φορέστε στεγνά ρούχα.
• Χρησιμοποιήστε το ένα χέρι, αντί για δύο, όποτε είναι δυνατόν για να κάνετε μετρήσεις. Εάν πρέπει να χρησιμοποιηθούν δύο χέρια, να είστε εξαιρετικά προσεκτικοί ώστε να μην έρθετε σε επαφή με κανέναν ενεργοποιημένο αγωγό με τα χέρια σας. Βεβαιωθείτε ότι τα καλώδια δοκιμής είναι στεγνά και καθαρά.
• Μην κρατάτε το εργαλείο πέρα από τη λαβή όταν κάνετε μετρήσεις.
• Μην γίνετε μέρος του κυκλώματος. Σκεφτείτε την ασφάλεια. Ενεργήστε με ασφάλεια.

Εάν εργάζεστε σε ένα όχημα, λάβετε τις ακόλουθες πρόσθετες προφυλάξεις:

• Εργαστείτε μόνο σε όχημα σε καλά αεριζόμενο χώρο.
• Να φοράτε πάντα προστατευτικά γυαλιά.
• Αποφύγετε τα κινούμενα πτερύγια του ανεμιστήρα ή οποιαδήποτε δυνητικά κινούμενα μέρη.
• Αποφύγετε τα θερμά μέρη του κινητήρα.
• Βάλτε το κιβώτιο ταχυτήτων στο "park" (αυτόματα οχήματα) ή στο "neutral" (οχήματα με μηχανικό κιβώτιο ταχυτήτων). Βάλτε το χειρόφρενο.
• Γυρίστε το διακόπτη ανάφλεξης στο "off" (απενεργοποίηση) πριν συνδέσετε ή αποσυνδέσετε οποιονδήποτε εξοπλισμό δοκιμής.
• Βάλτε τάκους στους τροχούς κίνησης.
• Αποφύγετε να φοράτε φαρδιά ρούχα ή κοσμήματα όταν εργάζεστε σε ένα όχημα.
• Διαβάστε το εγχειρίδιο σέρβις του οχήματός σας και ακολουθήστε τις διαδικασίες ασφαλείας του.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Γενικά

• Μέγεθος συλληφθέντος αγωγού: 0,75 ίντσες (19mm) μέγιστο
• Ένδειξη ισχύος: Πράσινο LED
• Ένδειξη χαμηλής μπαταρίας: Κόκκινο LED
• Θερμοκρασία λειτουργίας: 32 F έως 122 F (0C έως 50C), 70% σχετική υγρασία
• Θερμοκρασία αποθήκευσης: -4 F έως 158 F (-20C έως 70C), 80% σχετική υγρασία
• Τύπος μπαταρίας: 9V DC, NEDA 1604, 6F22, 006P
• Διαστάσεις:
  Ύψος: 10,25 ίντσες (260mm)
  Πλάτος: 2,25 ίντσες (57mm)
  Βάθος: 1,25 ίντσες (32mm)
• Καλώδιο: Καλώδιο σπειρών με ίσιο βύσμα μπανάνας ή καλώδιο δοκιμής 36 ιντσών (91cm) συνδεδεμένο μεταξύ τους

Ηλεκτρικά [στους 73±9 F (23±5 C) 70% σχετική υγρασία μέγιστο]

• Εύρος αποτελεσματικής μέτρησης:
  10mV/1A: 100mA έως 20A DC ή RMS AC για εύρος 200mV του ελεγκτή.
  1mV/1A: 1A έως 200A DC ή RMS AC για εύρος 200mV του πολύμετρου.
  200A έως 600A DC ή RMS AC για εύρος 2V του πολύμετρου.
• Ακρίβεια
  Ακρίβεια συστήματος: Ακρίβεια σφιγκτήρα ρεύματος + ακρίβεια ελεγκτή
  Για παράδειγμα, εάν ο μετρούμενος αγωγός μεταφέρει ρεύμα 1A, ρυθμίστε τον σφιγκτήρα ρεύματος στην περιοχή 1mV/100mA για να λάβετε ένα σήμα εξόδου 10mV. Ας υποθέσουμε ότι η ακρίβεια των μονάδων είναι 1,5%, το όριο ανοχής θα πρέπει να είναι μεταξύ 10,15mV μέγιστο και 9,85mV ελάχιστο.
  Όταν η μονάδα είναι συνδεδεμένη σε έναν ελεγκτή με ακρίβεια 0,5% στην περιοχή 200mV, η ένδειξη που εμφανίζεται στον ελεγκτή θα είναι 10,20mV μέγ. (10,15mV × (1+0,5%) = 10,20mV) και 9,80mV ελάχ. (9,85mV × (1-0,5%) = 9,80mV)
• Ακρίβεια σφιγκτήρα ρεύματος
  Εύρος DCA = 1mV/100mA: ±(1,5%+50mA) 100mA~20A
  Εύρος DCA = 1mV/1A: ±(2,0%+0,5A) 1A~200A; ±(2,5%+5A) 200A~600A
  Εύρος ACA = 1mV/100mA: ±(2,0%+50mA) 100mA~20A (40Hz~400Hz)
  Εύρος ACA = 1mV/1A: ±(2,5%+0,5A) 1A~200A (40Hz~400Hz); ±(3,0%+5A) 200A~600A (40Hz~400Hz)
• Αντίσταση φορτίου: 10KΩ τυπική
• Συντελεστής θερμοκρασίας: 0,1×(καθορισμένη ακρίβεια) ανά βαθμό C. (0 έως 18, 28 έως 50)

ΧΕΙΡΙΣΤΗΡΙΑ ΚΑΙ ΕΝΔΕΙΞΕΙΣ

1. Σκανδάλη - Ανοίγει και κλείνει τις σιαγόνες του σφιγκτήρα ρεύματος
2. Διακόπτης OFF - 1m V/A - 10m V/A - Ενεργοποιεί και απενεργοποιεί την τροφοδοσία του σφιγκτήρα ρεύματος. ρυθμίζει τον σφιγκτήρα ρεύματος στην κατάλληλη κλίμακα.
3. Ροδέλα ρύθμισης ZERO (ΜΗΔΕΝ) - Ρυθμίζει την ένδειξη του ελεγκτή αυτοκινήτου στο "zero" (μηδέν) πριν από τη λήψη μετρήσεων ρεύματος DC.
4. Ένδειξη ισχύος - χαμηλής μπαταρίας
   • Ανάβει ΠΡΑΣΙΝΟ όταν ο σφιγκτήρας ρεύματος είναι ενεργοποιημένος για να υποδείξει ότι η μονάδα είναι έτοιμη για χρήση.
   • Ανάβει ΚΟΚΚΙΝΟ όταν ο σφιγκτήρας ρεύματος είναι ενεργοποιημένος για να υποδείξει κατάσταση χαμηλής μπαταρίας.

ΜΕΤΡΗΣΗ ΡΕΥΜΑΤΟΣ ΜΕ ΣΦΙΓΚΤΗΡΑ

1. Συνδέστε το ΜΑΥΡΟ καλώδιο δοκιμής στην υποδοχή 'COM' (ΚΟΙΝΟ). συνδέστε το ΚΟΚΚΙΝΟ καλώδιο δοκιμής στο κατάλληλο κανάλι.
2. Ρυθμίστε το διακόπτη επιλογής λειτουργίας/εύρους του ελεγκτή στην κατάλληλη θέση για μετρήσεις ρεύματος με σφιγκτήρα.
3. Ρυθμίστε το διακόπτη OFF - 1m V/A - 10m V/A του σφιγκτήρα ρεύματος στο επιθυμητό εύρος. Βεβαιωθείτε ότι η ένδειξη ισχύος ανάβει ΠΡΑΣΙΝΟ.
4. Εάν είναι απαραίτητο, χρησιμοποιήστε τη ροδέλα ρύθμισης ZERO (ΜΗΔΕΝ) για να "zero" (μηδενίσετε) την ένδειξη του ελεγκτή.
5. Πιέστε τη σκανδάλη για να ανοίξετε τις σιαγόνες του σφιγκτήρα. Τοποθετήστε τις σιαγόνες του σφιγκτήρα γύρω από το καλώδιο ή το καλώδιο από την πηγή ή το φορτίο υπό μέτρηση. αφήστε τη σκανδάλη.
6. Διαβάστε τα αποτελέσματα στην οθόνη του ελεγκτή.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

ΣΗΜΕΙΩΣΗ: Απαιτείται μπαταρία 9 volt για τη λειτουργία του σφιγκτήρα ρεύματος

1. Ρυθμίστε το διακόπτη OFF - 1 m V/A - 10m V/A του σφιγκτήρα ρεύματος στη θέση OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ). Αποσυνδέστε τον σφιγκτήρα ρεύματος από τον ελεγκτή αυτοκινήτου.
2. Αφαιρέστε τη βίδα από το κάλυμμα της θήκης μπαταριών. Χρησιμοποιήστε το δάχτυλό σας ή ένα μικρό κέρμα για να αφαιρέσετε το κάλυμμα.
3. Εάν είναι απαραίτητο, αφαιρέστε την παλιά μπαταρία από τον σύνδεσμο της μπαταρίας.
4. Ταιριάξτε τους ακροδέκτες της μπαταρίας με τις επαφές του συνδέσμου της μπαταρίας και κουμπώστε σταθερά τον σύνδεσμο της μπαταρίας στην μπαταρία.
5. Τοποθετήστε την μπαταρία στη θήκη μπαταριών
6. Επανατοποθετήστε τη θήκη μπαταριών

ΠΕΡΙΟΡΙΣΜΕΝΗ ΕΓΓΥΗΣΗ ΕΝΟΣ ΕΤΟΥΣ

Ο κατασκευαστής εγγυάται στον αρχικό αγοραστή ότι αυτή η μονάδα είναι απαλλαγμένη από ελαττώματα στα υλικά και την κατασκευή υπό κανονική χρήση και συντήρηση για περίοδο ενός (1) έτους από την ημερομηνία της αρχικής αγοράς.
Εάν η μονάδα αποτύχει εντός της περιόδου ενός (1) έτους, θα επισκευαστεί ή θα αντικατασταθεί, κατά την επιλογή του κατασκευαστή, χωρίς χρέωση, όταν επιστραφεί προπληρωμένη στο Κέντρο Σέρβις με την Απόδειξη Αγοράς. Η απόδειξη πώλησης μπορεί να χρησιμοποιηθεί για αυτόν τον σκοπό.
Για σέρβις, στείλτε μέσω U.P.S. (εάν είναι δυνατόν) προπληρωμένο στον κατασκευαστή. Αφήστε 3-4 εβδομάδες για σέρβις/επισκευή.

ΔΙΑΔΙΚΑΣΙΕΣ ΣΕΡΒΙΣ

Εάν έχετε οποιεσδήποτε ερωτήσεις, χρειάζεστε τεχνική υποστήριξη ή πληροφορίες σχετικά με ΕΝΗΜΕΡΩΣΕΙΣ και ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ, επικοινωνήστε με το τοπικό σας κατάστημα, τον διανομέα ή το Κέντρο Σέρβις.

ΗΠΑ & Καναδάς:
(800) 544-4124 (6:00 π.μ.-6:00 μ.μ., Δευτέρα-Σάββατο PST)

Όλοι οι άλλοι:
(714) 241-6802 (6:00 π.μ.-6:00 μ.μ., Δευτέρα-Σάββατο PST)

FAX:
(714) 241-3979 (24 ώρες)

Web:
www.equus.com

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

© 2012 Innova Electronics Corp. All rights reserved
