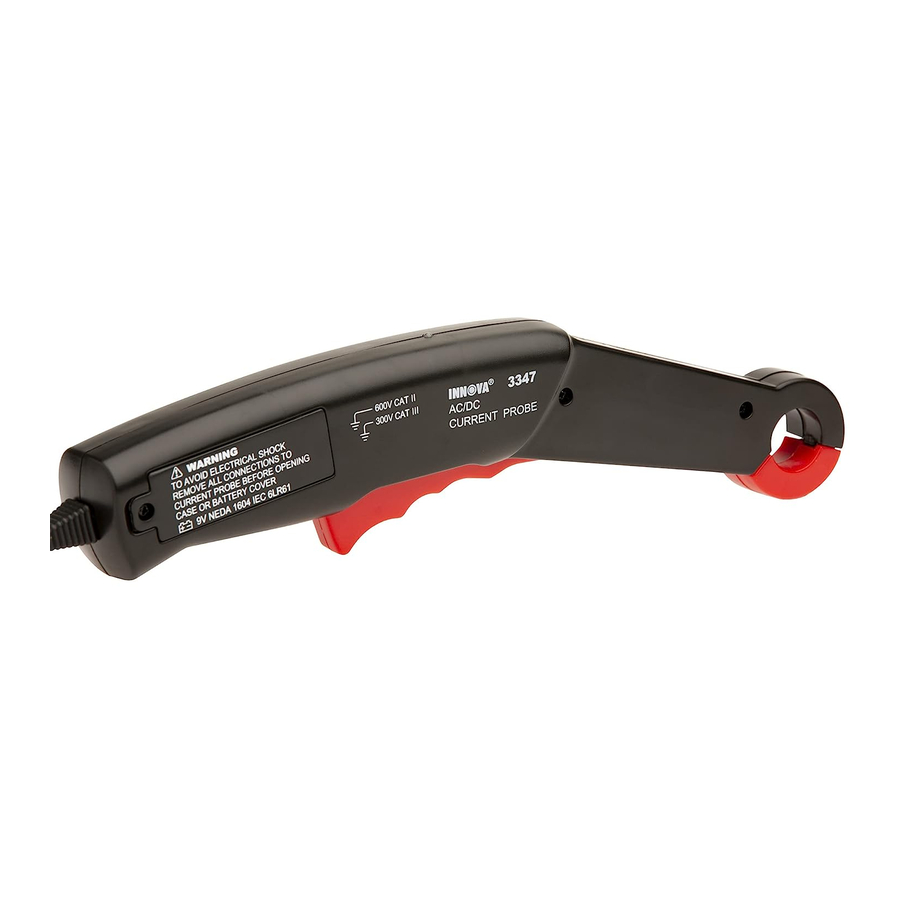

INNOVA 3347 - Navodila za uporabo induktivne AMP sonde DMM

UVOD

Tokovna klešča pomaga pri merjenju AC ali DC toka, ki teče skozi žico ali kabel.

Varnostni ukrepi
Ne uporabljajte tega orodja, preden v celoti preberete ta navodila. Upoštevati je treba naslednje smernice, da se izognete nesrečam, ki lahko povzročijo električni udar ali telesne poškodbe.

• Bodite pozorni na OPOZORILO (WARNING), ki je odtisnjeno na ohišju orodja. To opozorilo, kot tudi vsa opozorila in previdnostni ukrepi, uporabljeni v teh navodilih, je treba upoštevati, da se izognete električnemu udaru in/ali telesnim poškodbam.
• ODGOVORNA STRANKA mora biti obveščena, da se lahko zaščita, ki jo zagotavlja oprema, poslabša, če se oprema uporablja na način, ki ga ni določil proizvajalec.
• Pred uporabo tega orodja preverite njegovo pravilno delovanje na znanem podobnem funkcijskem viru, kjer je znana tudi vrednost enote. Na podlagi prikazanih rezultatov ustrezno ukrepajte.

Da bi preprečili električni udar in/ali poškodbe orodja ali opreme, ki se testira, upoštevajte naslednje varnostne ukrepe:

• NE uporabljajte višje napetosti, kot je nazivna napetost, označena na orodju in testerju, med priključki ali med katerim koli priključkom in ozemljitvijo.
•
  Bodite previdni pri delu nad 30 V AC rms, 42 V peak ali 60 V DC. Takšne napetosti predstavljajo nevarnost električnega udara.
• Da bi se izognili napačnim odčitkom, ki bi lahko povzročili električni udar ali telesne poškodbe, zamenjajte baterije takoj, ko zasveti indikator prazne baterije.
• Pred vsako uporabo vedno preglejte merilne kable. Če opazite kakršno koli poškodbo, ne uporabljajte orodja.
• Električno in elektronsko opremo vedno obravnavajte kot napajano (pod napetostjo). Nikoli ne domnevajte, da je katera koli oprema izklopljena.
• Nikoli se ne ozemljite pri izvajanju električnih meritev. Izolirajte se od ozemljitve z uporabo suhih gumijastih izolacijskih podlog za prekrivanje vse izpostavljene/ozemljene kovine. Stojte na gumijastih podlogah in nosite suha oblačila.
• Kadar je mogoče, uporabite eno roko namesto dveh za izvajanje meritev. Če morate uporabiti dve roki, bodite izjemno previdni, da se z rokami ne dotaknete nobenih prevodnikov pod napetostjo. Prepričajte se, da so merilni kabli suhi in čisti.
• Pri izvajanju meritev ne držite orodja dlje od ročaja.
• Ne postanite del vezja. Mislite na varnost. Delujte varno.

Če delate na vozilu, upoštevajte naslednje dodatne previdnostne ukrepe:

• Na vozilu delajte samo v dobro prezračevanem prostoru.
• Vedno nosite zaščitna očala.
• Izogibajte se premikanju lopatic ventilatorja ali katerih koli potencialno gibljivih delov.
• Izogibajte se vročim delom motorja.
• Prestavite menjalnik v položaj "park" (vozila z avtomatskim menjalnikom) ali "nevtralno" (vozila z ročnim menjalnikom). Zategnite parkirno zavoro.
• Pred priključitvijo ali odklopom katere koli testne opreme izklopite kontakt.
• Podložite pogonska kolesa.
• Pri delu na vozilu se izogibajte nošenju ohlapnih oblačil ali nakita.
• Preberite servisni priročnik za vaše vozilo in upoštevajte njegove varnostne postopke.

SPECIFIKACIJE

Splošno

• Velikost zajetega vodnika: največ 0,75 in. (19 mm)
• Indikator napajanja: zelena LED
• Indikator prazne baterije: rdeča LED
• Delovna temperatura: 32 F do 122 F (0C do 50C), 70 % relativne vlažnosti
• Temperatura skladiščenja: -4 F do 158 F (-20C do 70C), 80 % relativne vlažnosti
• Vrsta baterije: 9V DC, NEDA 1604, 6F22, 006P
• Dimenzije:
  Višina: 10,25 in. (260 mm)
  Širina: 2,25 in. (57 mm)
  Globina: 1,25 in. (32 mm)
• Kabel: spiralni kabel z ravnim banana vtičem ali 36-palčni (91 cm) merilni kabel, spet skupaj

Električne [pri 73±9 F (23±5 C) največ 70 % relativne vlažnosti]

• Učinkovito merilno območje:
  10mV/1A: 100mA do 20A DC ali RMS AC za območje 200mV testerja.
  1mV/1A: 1A do 200A DC ali RMS AC za območje 200mV multimetra.
  200A do 600A DC ali RMS AC za območje 2V multimetra.
• Natančnost
  Natančnost sistema: natančnost tokovne klešče + natančnost testerja
  Na primer, če izmerjeni vodnik prenaša tok 1A, nastavite tokovno kleščo na območje 1mV/100mA, da dobite izhodni signal 10mV. Če je natančnost enot 1,5 %, mora biti tolerančna meja med največ 10,15mV in najmanj 9,85mV.
  Ko je enota priključena na tester z natančnostjo 0,5 % v območju 200mV, bo odčitek, prikazan na testerju, največ 10,20mV (10,15mV × (1+0,5%) = 10,20mV) in najmanj 9,80mV (9,85mV × (1-0,5%) = 9,80mV)
• Natančnost tokovne klešče
  DCA območje = 1mV/100mA: ±(1,5%+50mA) 100mA~20A
  DCA območje = 1mV/1A: ±(2,0%+0,5A) 1A~200A; ±(2,5%+5A) 200A~600A
  ACA območje = 1mV/100mA: ±(2,0%+50mA) 100mA~20A (40Hz~400Hz)
  ACA območje = 1mV/1A: ±(2,5%+0,5A) 1A~200A (40Hz~400Hz); ±(3,0%+5A) 200A~600A (40Hz~400Hz)
• Obremenitveni upor: tipično 10KΩ
• Temperaturni koeficient: 0,1×(določena natančnost) na stopinjo C. (0 do 18, 28 do 50)

KONTROLE IN INDIKATORJI

1. Sprožilec - Odpre in zapre čeljusti tokovne klešče
2. Stikalo OFF - 1m V/A - 10m V/A - Vklopi in izklopi napajanje tokovne klešče; nastavi tokovno kleščo na ustrezno lestvico.
3. Kolesce za nastavitev NULE - Pred izvajanjem meritev DC toka prilagodi odčitek avtomobilskega testerja na "nič".
4. Indikator napajanja - prazne baterije
   • Sveti ZELENO, ko je tokovna klešča vklopljena, kar pomeni, da je enota pripravljena za uporabo.
   • Sveti RDEČE, ko je tokovna klešča vklopljena, kar pomeni stanje prazne baterije.

MERJENJE TOKA S KLEŠČAMI

1. Priključite ČRN merilni kabel v priključek 'COM'; priključite RDEČ merilni kabel v ustrezen kanal.
2. Nastavite stikalo za izbiro funkcije/območja testerja v ustrezen položaj za merjenje toka s kleščami.
3. Nastavite stikalo OFF - 1m V/A - 10m V/A tokovne klešče na želeno območje. Preverite, ali indikator napajanja sveti ZELENO.
4. Po potrebi uporabite kolesce za nastavitev NULE, da "poničite" odčitek testerja.
5. Stisnite sprožilec, da odprete čeljusti klešč. Postavite čeljusti klešč okoli žice ali kabla od vira ali obremenitve, ki jo merite; spustite sprožilec.
6. Preberite rezultate na zaslonu testerja.

ZAMENJAVA BATERIJE

OPOMBA: Za delovanje tokovne klešče je potrebna 9-voltna baterija

1. Nastavite stikalo OFF - 1 m V/A - 10m V/A tokovne klešče v položaj OFF (izklop). Odklopite tokovno kleščo od avtomobilskega testerja.
2. Odstranite vijak s pokrova prostora za baterijo. S prstom ali majhnim kovancem odstranite pokrov.
3. Po potrebi odstranite staro baterijo iz priključka za baterijo.
4. Poravnajte priključke baterije s kontakti priključka za baterijo in varno pritrdite priključek za baterijo na baterijo.
5. Vstavite baterijo v prostor za baterijo
6. Ponovno namestite prostor za baterijo

OMEJENA ENOLETNA GARANCIJA

Proizvajalec jamči prvotnemu kupcu, da je ta enota brez napak v materialu in izdelavi pri normalni uporabi in vzdrževanju za obdobje enega (1) leta od datuma prvotnega nakupa.
Če se enota pokvari v obdobju enega (1) leta, bo popravljena ali zamenjana po izbiri proizvajalca brezplačno, ko bo vrnjena predplačana v servisni center z dokazilom o nakupu. Za ta namen se lahko uporabi račun.
Za servis pošljite prek U.P.S. (če je mogoče) predplačano proizvajalcu. Počakajte 3-4 tedne za servis/popravilo.

SERVISNI POSTOPKI

Če imate kakršna koli vprašanja, potrebujete tehnično podporo ali informacije o POSODOBITVAH in DODATNI OPREMI, se obrnite na lokalno trgovino, distributerja ali servisni center.

ZDA in Kanada:
(800) 544-4124 (6:00 AM-6:00 PM, od ponedeljka do sobote PST)

Vsi ostali:
(714) 241-6802 (6:00 AM-6:00 PM, od ponedeljka do sobote PST)

FAKS:
(714) 241-3979 (24 ur)

Splet:
www.equus.com

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

© 2012 Innova Electronics Corp. Vse pravice pridržane
