INNOVA 3347 - DMM индуктивті AMP зондының нұсқаулығы

КІРІСПЕ

Ток қысқышы сым немесе кабель арқылы айнымалы немесе тұрақты ток ағынын өлшеуге көмектеседі.

Қауіпсіздік шаралары
Осы нұсқауларды толығымен оқып шықпай тұрып, бұл құралды пайдаланбаңыз. Электр тогының соғуына немесе жарақатқа әкелуі мүмкін жағдайларды болдырмау үшін келесі нұсқауларды орындау қажет.

• Құрал корпусында басылған ЕСКЕРТУГЕ мұқият назар аударыңыз. Электр тогының соғуын және/немесе жарақаттануды болдырмау үшін осы ескертуді, сондай-ақ осы нұсқаулықта қолданылатын барлық ескертулер мен сақтық шараларын орындау керек.
• ЖАУАПТЫ ТАРАП жабдықты өндіруші көрсетпеген тәсілмен пайдаланған жағдайда, жабдықпен қамтамасыз етілген қорғаныс нашарлауы мүмкін екенін білуі керек.
• Бұл құралды пайдаланбас бұрын, оның дұрыс жұмыс істеуін белгілі бір мәні де белгілі ұқсас функция көзінде тексеріңіз. Көрсетілген нәтижелерге сүйене отырып, түзету шараларын қабылдаңыз.

Электр тогының соғуын және/немесе құралдың немесе сынақтан өтіп жатқан жабдықтың зақымдалуын болдырмау үшін келесі қауіпсіздік шараларын сақтаңыз:

• Құралда және тестерде көрсетілген номиналды кернеуден асырмаңыз, терминалдар арасында немесе кез келген терминал мен жерге тұйықтау арасында.
•
  30В айнымалы ток rms, 42 В шыңы немесе 60 В тұрақты токтан жоғары жұмыс істегенде сақ болыңыз. Мұндай кернеулер ток соғу қаупін тудырады.
• Электр тогының соғуына немесе жарақатқа әкелуі мүмкін жалған көрсеткіштерді болдырмау үшін, батареяның заряды аз индикаторы жанғаннан кейін батареяларды дереу ауыстырыңыз.
• Әр қолданар алдында сынақ сымдарын әрқашан тексеріңіз. Егер қандай да бір зақым табылса, құралды пайдаланбаңыз.
• Электрлік және электрондық жабдықтарды әрқашан қуаттандырылған (қосулы) деп санаңыз. Ешқашан жабдықтың қуаттан ажыратылғанын болжамаңыз.
• Электрлік өлшеулер жүргізген кезде ешқашан жерге тұйықталмаңыз. Барлық ашық/жерге тұйықталған металды жабу үшін құрғақ резеңке оқшаулағыш төсеніштерді пайдалану арқылы жерден оқшаулаңыз. Резеңке төсеніштерде тұрыңыз және құрғақ киім киіңіз.
• Өлшеулер жүргізу үшін мүмкіндігінше екі қолдың орнына бір қолды пайдаланыңыз. Егер екі қолды пайдалану қажет болса, қолдарыңызбен қуаттандырылған өткізгіштерге тиіп кетпеу үшін өте сақ болыңыз. Сынақ сымдарының құрғақ және таза екеніне көз жеткізіңіз.
• Өлшеулер жүргізген кезде құралды қол ұстайтын жерінен асырмай ұстамаңыз.
• Тізбектің бөлігі болмаңыз. Қауіпсіздікті ойлаңыз. Қауіпсіз әрекет етіңіз.

Егер сіз көлікте жұмыс істесеңіз, келесі қосымша сақтық шараларын қолданыңыз:

• Көлікте тек жақсы желдетілетін жерде жұмыс істеңіз.
• Әрқашан көзді қорғау құралдарын киіңіз.
• Қозғалатын желдеткіш қалақтарынан немесе кез келген ықтимал қозғалатын бөліктерден аулақ болыңыз.
• Қозғалтқыштың ыстық бөліктерінен аулақ болыңыз.
• Трансмиссияны "паркке" (автоматты беріліс қорабы бар көліктер) немесе "бейтарапқа" (механикалық беріліс қорабы бар көліктер) қойыңыз. Тұрақ тежегішін қойыңыз.
• Кез келген сынақ жабдығын қоспас немесе ажыратпас бұрын тұтануды "өшіріңіз".
• Жетекші дөңгелектерге блоктар қойыңыз.
• Көлікте жұмыс істегенде бос киім немесе зергерлік бұйымдар киюден аулақ болыңыз.
• Көлігіңіздің қызмет көрсету нұсқаулығын оқып шығыңыз және оның қауіпсіздік процедураларын орындаңыз.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАР

Жалпы

• Қамтылған өткізгіштің өлшемі: 0,75 дюйм (19 мм) максимум
• Қуат индикаторы: Жасыл жарықдиодты шам
• Батарея зарядының төмендігінің индикаторы: Қызыл жарықдиодты шам
• Жұмыс температурасы: 32 F-тан 122 F-қа дейін (0C-тан 50C-қа дейін), салыстырмалы ылғалдылық 70%
• Сақтау температурасы: -4 F-тан 158 F-қа дейін (-20C-тан 70C-қа дейін), салыстырмалы ылғалдылық 80%
• Батарея түрі: 9В тұрақты ток, NEDA 1604, 6F22, 006P
• Өлшемдері:
  Биіктігі: 10,25 дюйм (260 мм)
  Ені: 2,25 дюйм (57 мм)
  Тереңдігі: 1,25 дюйм (32 мм)
• Сым: Тік банан штепселі немесе 36 дюймдік (91 см) сынақ сымы бар кабель оралған

Электрлік [73±9 F (23±5 C) кезінде салыстырмалы ылғалдылық 70% максимум]

• Тиімді өлшеу диапазоны:
  10мВ/1А: тестердің 200мВ диапазоны үшін 100мА-дан 20А-ға дейін тұрақты ток немесе RMS айнымалы ток.
  1мВ/1А: мультиметрдің 200мВ диапазоны үшін 1А-дан 200А-ға дейін тұрақты ток немесе RMS айнымалы ток.
  Мультиметрдің 2В диапазоны үшін 200А-дан 600А-ға дейін тұрақты ток немесе RMS айнымалы ток.
• Дәлдік
  Жүйе дәлдігі: Ток қысқышының дәлдігі + тестердің дәлдігі
  Мысалы, егер өлшенген өткізгіш 1А токты өткізсе, шығыс сигналын 10мВ алу үшін ток қысқышын 1мВ/100мА диапазонына орнатыңыз. Егер құрылғылардың дәлдігі 1,5% болса, рұқсат етілген шек ең көбі 10,15мВ және ең азы 9,85мВ аралығында болуы керек.
  Құрылғы дәлдігі 200мВ диапазонында 0,5% болатын тестерге қосылған кезде, тестерде көрсетілетін көрсеткіш ең көбі 10,20мВ (10,15мВ × (1+0,5%) = 10,20мВ) және ең азы 9,80мВ (9,85мВ × (1-0,5%) = 9,80мВ) болады.
• Ток қысқышының дәлдігі
  DCA диапазоны = 1мВ/100мА: ±(1,5%+50мА) 100мА~20А
  DCA диапазоны = 1мВ/1А: ±(2,0%+0,5А) 1А~200А; ±(2,5%+5А) 200А~600А
  ACA диапазоны = 1мВ/100мА: ±(2,0%+50мА) 100мА~20А (40Гц~400Гц)
  ACA диапазоны = 1мВ/1А: ±(2,5%+0,5А) 1А~200А (40Гц~400Гц); ±(3,0%+5А) 200А~600А (40Гц~400Гц)
• Жүктеме кедергісі: әдетте 10KΩ
• Температура коэффициенті: градус C үшін 0,1×(көрсетілген дәлдік). (0-ден 18-ге дейін, 28-ден 50-ге дейін)

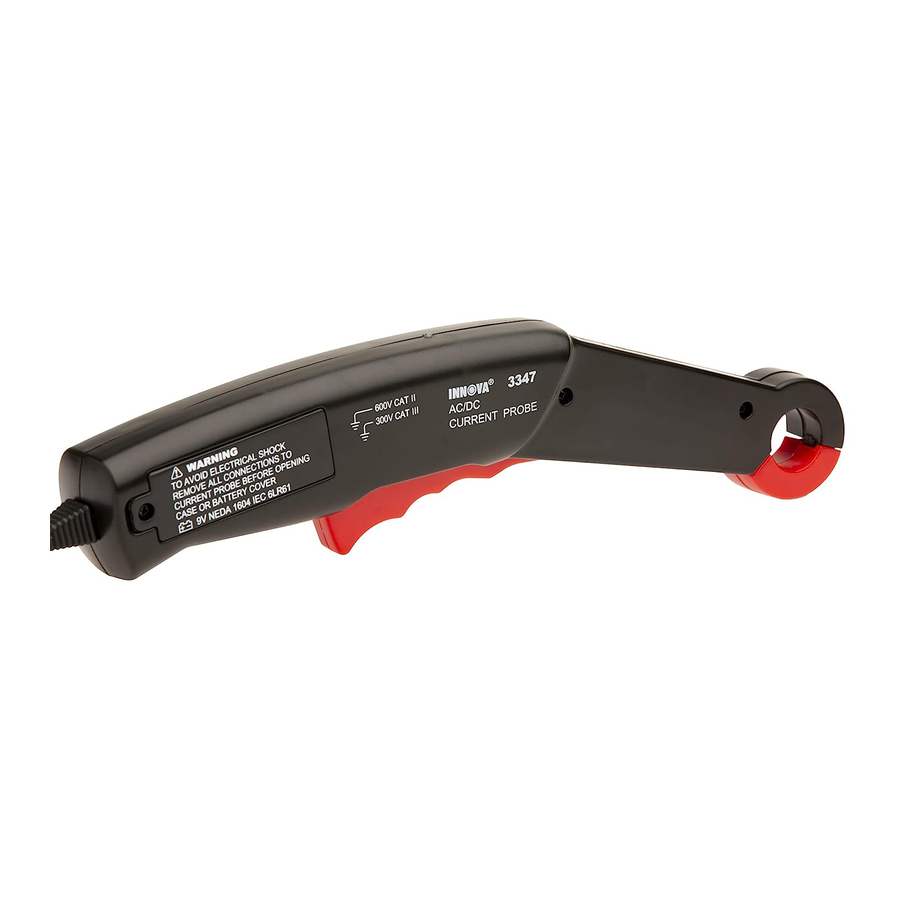

БАҚЫЛАУ ЭЛЕМЕНТТЕРІ МЕН ИНДИКАТОРЛАР

1. Тұтқа - Ток қысқышының жақтарын ашады және жабады
2. OFF - 1m V/A - 10m V/A қосқышы - Ток қысқышының қуатын ҚОСАДЫ және ӨШІРЕДІ; Ток қысқышын тиісті шкалаға орнатады.
3. Нөлдік реттеу дөңгелегі - Тұрақты ток өлшеулерін жүргізбес бұрын, автомобиль тестерінің көрсеткішін "нөлге" реттейді.
4. Қуат - Батарея зарядының төмендігінің индикаторы
   • Ток қысқышы ҚОСУЛЫ болғанда, құрылғының пайдалануға дайын екенін көрсету үшін ЖАСЫЛ түспен жанады.
   • Ток қысқышы ҚОСУЛЫ болғанда, батарея зарядының төмен екенін көрсету үшін ҚЫЗЫЛ түспен жанады.

ТОК ҚЫСҚЫШЫМЕН ӨЛШЕУ

1. ҚАРА сынақ сымын 'COM' ұясына қосыңыз; ҚЫЗЫЛ сынақ сымын тиісті арнаға қосыңыз.
2. Тестердің Функция/Диапазон таңдау қосқышын ток қысқышымен өлшеуге сәйкес келетін күйге орнатыңыз.
3. Ток қысқышының OFF - 1m V/A - 10m V/A қосқышын қажетті диапазонға орнатыңыз. Қуат индикаторының ЖАСЫЛ түспен жанғанын тексеріңіз.
4. Қажет болса, тестер көрсеткішін "нөлге" келтіру үшін Нөлдік реттеу дөңгелегін пайдаланыңыз.
5. Жақтарды ашу үшін тұтқаны қысыңыз. Жақтарды өлшеу кезінде көзден немесе жүктемеден сымның немесе кабельдің айналасына қойыңыз; тұтқаны босатыңыз.
6. Нәтижелерді тестер дисплейінде оқыңыз.

БАТАРЕЯНЫ АУЫСТЫРУ

ЕСКЕРТПЕ: Ток қысқышының жұмыс істеуі үшін 9 вольттық батарея қажет

1. Ток қысқышының OFF - 1 m V/A - 10m V/A қосқышын OFF (өшірулі) күйіне орнатыңыз. Ток қысқышын автомобиль тестерінен ажыратыңыз.
2. Батарея бөлігінің қақпағынан бұранданы алыңыз. Қақпақты алу үшін саусағыңызды немесе кішкентай тиынды пайдаланыңыз.
3. Қажет болса, ескі батареяны батарея қосқышынан алыңыз.
4. Батарея ұштарын батарея қосқышының контактілерімен сәйкестендіріңіз және батарея қосқышын батареяға мықтап бекітіңіз.
5. Батареяны батарея бөлігіне салыңыз
6. Батарея бөлігінің қақпағын қайта орнатыңыз

ШЕКТЕУЛІ БІР ЖЫЛДЫҚ КЕПІЛДІК

Өндіруші бастапқы сатып алушыға осы құрылғының қалыпты пайдалану және техникалық қызмет көрсету кезінде бастапқы сатып алынған күннен бастап бір (1) жыл ішінде материалдар мен өндірісте ақаулар жоқ екеніне кепілдік береді.
Егер құрылғы бір (1) жыл ішінде істен шықса, ол Сатып алуды растайтын құжатпен бірге Қызмет көрсету орталығына алдын ала төленгеннен кейін Өндірушінің қалауы бойынша ақысыз жөнделеді немесе ауыстырылады. Сату түбіртегі осы мақсат үшін пайдаланылуы мүмкін.
Қызмет көрсету үшін U.P.S. арқылы (мүмкін болса) Өндірушіге алдын ала төленген күйде жіберіңіз. Қызмет көрсету/жөндеу үшін 3-4 апта күтіңіз.

ҚЫЗМЕТ КӨРСЕТУ ТӘРТІБІ

Егер сізде қандай да бір сұрақтар туындаса, техникалық қолдау немесе ЖАҢАРТУЛАР мен ҚОСЫМША АКСЕССУАРЛАР туралы ақпарат қажет болса, жергілікті дүкенге, дистрибьюторға немесе Қызмет көрсету орталығына хабарласыңыз.

АҚШ және Канада:
(800) 544-4124 (Тынық мұхит уақыты бойынша дүйсенбі-сенбі күндері сағат 6:00-ден 18:00-ге дейін)

Барлық басқалары:
(714) 241-6802 (Тынық мұхит уақыты бойынша дүйсенбі-сенбі күндері сағат 6:00-ден 18:00-ге дейін)

ФАКС:
(714) 241-3979 (24 сағат)

Веб:
www.equus.com

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

© 2012 Innova Electronics Corp. Барлық құқықтар қорғалған
