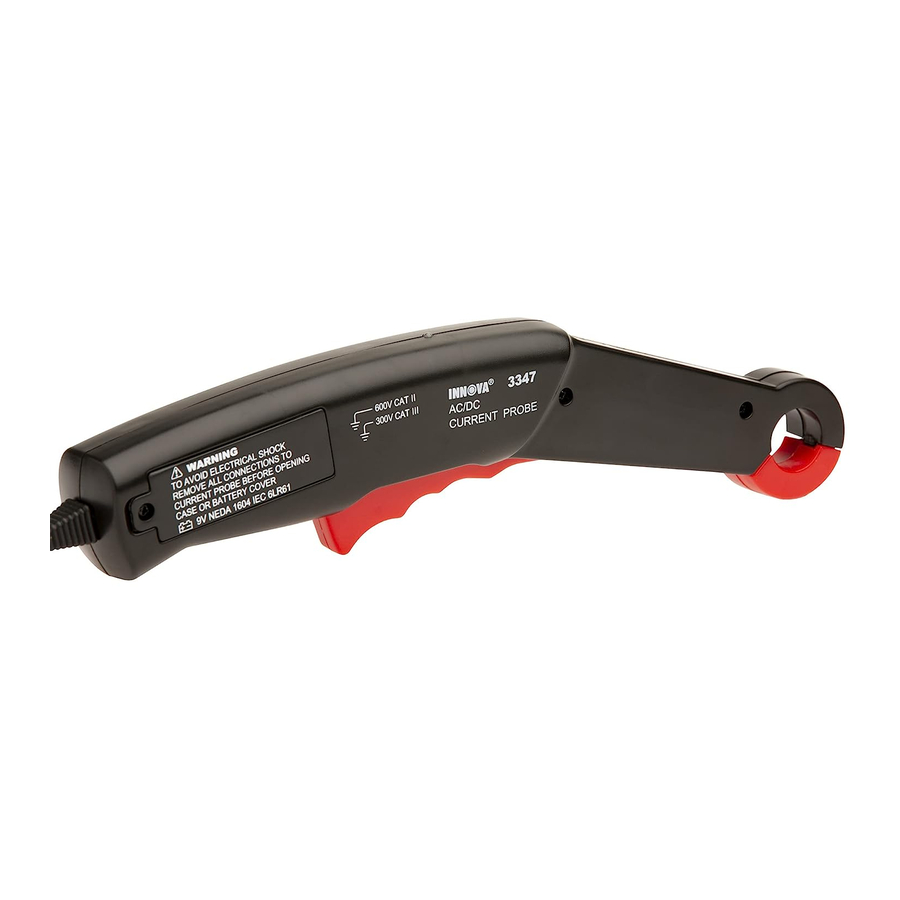

INNOVA 3347 - DMM Induktív AMP szonda kézikönyv

Tartalom

1 BEVEZETÉS
2 SPECIFIKÁCIÓK
3 KEZELŐSZERVEK ÉS JELZŐK
4 ÁRAMFOGÓS ÁRAMMÉRÉS
5 AZ AKKUMULÁTOR CSERÉJE
6 KORLÁTOZOTT EGY ÉV GARANCIA
7 SZERVIZELÉSI ELJÁRÁSOK
8 Hivatkozások
9 Kézikönyv letöltése
10 Más nyelveken

BEVEZETÉS

Az áramfogó segíti az AC vagy DC áram áramlását egy vezetéken vagy kábelen keresztül.

Biztonsági óvintézkedések
Ne használja ezt az eszközt, mielőtt elolvasta volna ezeket az utasításokat teljes egészében. A következő irányelveket be kell tartani az áramütéshez vagy személyi sérüléshez vezető balesetek elkerülése érdekében.

Fordítson nagy figyelmet az FIGYELMEZTETÉSRE, amely az eszköz házára van nyomtatva. Ezt a figyelmeztetést, valamint az összes figyelmeztetést és óvintézkedést, amelyet ezekben az utasításokban használnak, be kell tartani az áramütés és/vagy személyi sérülés elkerülése érdekében.
A FELELŐS FÉL-nek tudnia kell, hogy ha a berendezést a gyártó által nem meghatározott módon használják, a berendezés által nyújtott védelem károsodhat.
Az eszköz használata előtt ellenőrizze annak megfelelő működését egy ismert, hasonló funkciójú forráson, ahol az egység értéke is ismert. Tegyen korrekciós intézkedéseket a jelzett eredmények alapján.

Az áramütés és/vagy az eszköz vagy a vizsgált berendezés károsodásának elkerülése érdekében tartsa be a következő biztonsági óvintézkedéseket:

NE alkalmazzon a névleges feszültségnél többet, ahogy az az eszközön és a teszteren van feltüntetve, a kapcsok között vagy bármely kapocs és a föld között.
Legyen óvatos, ha 30V AC rms, 42 V csúcs vagy 60 V DC felett dolgozik. Az ilyen feszültségek áramütés veszélyét jelentik.
A hamis leolvasások elkerülése érdekében, amelyek áramütéshez vagy személyi sérüléshez vezethetnek, cserélje ki az elemeket, amint az alacsony töltöttségi szint jelzőfény kigyullad.
Minden használat előtt mindig ellenőrizze a mérővezetékeket. Ha bármilyen sérülést talál, ne használja az eszközt.
Mindig tekintse az elektromos és elektronikus berendezéseket feszültség alatt állónak (élőnek). Soha ne feltételezze, hogy bármely berendezés feszültségmentes.
Soha ne földelje magát elektromos mérések végzésekor. Szigetelje el magát a földtől száraz gumi szigetelőszőnyegek használatával, amelyek lefedik az összes kitett/földelt fémet. Álljon gumiszőnyegekre és viseljen száraz ruházatot.
Lehetőség szerint használjon egy kezet kettő helyett a mérések elvégzéséhez. Ha két kezet kell használni, legyen rendkívül óvatos, hogy ne érintkezzen feszültség alatt álló vezetőkkel a kezével. Győződjön meg arról, hogy a mérővezetékek szárazak és tiszták.
Ne tartsa az eszközt a kézfogón túl, amikor méréseket végez.
Ne váljon az áramkör részévé. Gondoljon a biztonságra. Cselekedjen biztonságosan.

Ha járművön dolgozik, tegye meg a következő további óvintézkedéseket:

Csak jól szellőző helyen dolgozzon a járművön.
Mindig viseljen védőszemüveget.
Kerülje a mozgó ventilátorlapátokat vagy bármilyen potenciálisan mozgó alkatrészt.
Kerülje a forró motoralkatrészeket.
Állítsa a sebességváltót "parkoló" (automata sebességváltós járművek) vagy "üres" (kézi sebességváltós járművek) állásba. Húzza be a rögzítőféket.
Kapcsolja ki a gyújtást, mielőtt bármilyen vizsgálóberendezést csatlakoztatna vagy leválasztana.
Tegyen ékeket a hajtókerekekre.
Kerülje a laza ruházat vagy ékszerek viselését, amikor járművön dolgozik.
Olvassa el a jármű szervizkönyvét, és kövesse annak biztonsági eljárásait.

SPECIFIKÁCIÓK

Általános

Befogott vezeték mérete: 0,75 hüvelyk (19 mm) maximum
Teljesítményjelző: Zöld LED
Alacsony töltöttségi szint jelző: Piros LED
Üzemi hőmérséklet: 32 F és 122 F között (0C és 50C között), 70% relatív páratartalom
Tárolási hőmérséklet: -4 F és 158 F között (-20C és 70C között), 80% relatív páratartalom
Akkumulátor típusa: 9V DC, NEDA 1604, 6F22, 006P
Méretek:
Magasság: 10,25 hüvelyk (260 mm)
Szélesség: 2,25 hüvelyk (57 mm)
Mélység: 1,25 hüvelyk (32 mm)
Vezeték: Tekercskábel egyenes banándugóval vagy 36 hüvelykes (91 cm) mérővezetékkel összecsíptetve

Elektromos [73±9 F (23±5 C) 70% relatív páratartalom mellett maximum]

Hatékony mérési tartomány:
10mV/1A: 100mA és 20A között DC vagy RMS AC a teszter 200mV-os tartományához.
1mV/1A: 1A és 200A között DC vagy RMS AC a multiméter 200mV-os tartományához.
200A és 600A között DC vagy RMS AC a multiméter 2V-os tartományához.
Pontosság
Rendszer pontossága: Áramfogó pontossága + teszter pontossága
Például, ha a mért vezeték 1A áramot vezet, állítsa az áramfogót 1mV/100mA tartományba, hogy 10mV kimeneti jelet kapjon. Tegyük fel, hogy az egységek pontossága 1,5%, a tűréshatárnak 10,15mV maximum és 9,85mV minimum között kell lennie.
Ha az egység egy 0,5%-os pontosságú teszterhez van csatlakoztatva 200mV-os tartományban, a teszteren megjelenő érték 10,20mV max. (10,15mV × (1+0,5%) = 10,20mV) és 9,80mV min.(9,85mV × (1-0,5%) = 9,80mV)
Áramfogó pontossága
DCA tartomány = 1mV/100mA: ±(1,5%+50mA) 100mA~20A
DCA tartomány = 1mV/1A: ±(2,0%+0,5A) 1A~200A; ±(2,5%+5A) 200A~600A
ACA tartomány = 1mV/100mA: ±(2,0%+50mA) 100mA~20A (40Hz~400Hz)
ACA tartomány = 1mV/1A: ±(2,5%+0,5A) 1A~200A (40Hz~400Hz); ±(3,0%+5A) 200A~600A (40Hz~400Hz)
Terhelési ellenállás: 10KΩ tipikus
Hőmérsékleti együttható: 0,1×(megadott pontosság) fok C-onként. (0-tól 18-ig, 28-tól 50-ig)

KEZELŐSZERVEK ÉS JELZŐK

Kioldó - Kinyitja és bezárja az áramfogó pofáit
OFF - 1m V/A - 10m V/A kapcsoló - Be- és kikapcsolja az áramfogót; beállítja az áramfogót a megfelelő skálára.
NULLA beállítás hüvelykujjkerék - Beállítja az autóipari teszter leolvasását "nullára" a DC árammérések elvégzése előtt.
Teljesítmény - Alacsony töltöttségi szint jelző
- ZÖLDEN világít, amikor az áramfogó be van kapcsolva, jelezve, hogy az egység használatra kész.
- PIROSAN világít, amikor az áramfogó be van kapcsolva, jelezve az alacsony töltöttségi szintet.

ÁRAMFOGÓS ÁRAMMÉRÉS

Dugja be a FEKETE mérővezetéket a 'COM' aljzatba; dugja be a PIROS mérővezetéket a megfelelő csatornába.
Állítsa a teszter funkció/tartomány választó kapcsolóját a megfelelő pozícióba az áramfogós árammérésekhez.
Állítsa az áramfogó OFF - 1m V/A - 10m V/A kapcsolóját a kívánt tartományba. Ellenőrizze, hogy a teljesítményjelző ZÖLDEN világít.
Szükség esetén használja a NULLA beállítás hüvelykujjkeréket a teszter leolvasásának "nullázásához".
Nyomja meg a kioldót a fogó pofáinak kinyitásához. Helyezze a fogó pofáit a mérendő forrás vagy terhelés vezetékére vagy kábelére; engedje el a kioldót.
Olvassa le az eredményeket a teszter kijelzőjén.

AZ AKKUMULÁTOR CSERÉJE

MEGJEGYZÉS: Az áramfogó működéséhez 9 voltos akkumulátor szükséges

Állítsa az áramfogó OFF - 1 m V/A - 10m V/A kapcsolóját OFF (ki) állásba. Válassza le az áramfogót az autóipari teszterről.
Távolítsa el a csavart az akkumulátorfedélről. Használja az ujját vagy egy kis érmét a fedél eltávolításához.
Szükség esetén távolítsa el a régi akkumulátort az akkumulátor csatlakozójáról.
Illessze az akkumulátor kapcsait az akkumulátor csatlakozójának érintkezőihez, és pattintsa az akkumulátor csatlakozóját biztonságosan az akkumulátorra.
Helyezze az akkumulátort az akkumulátortartóba
Szerelje vissza az akkumulátorfedelet

KORLÁTOZOTT EGY ÉV GARANCIA

A Gyártó garantálja az eredeti vásárlónak, hogy ez az egység anyag- és gyártási hibáktól mentes normál használat és karbantartás mellett az eredeti vásárlás dátumától számított egy (1) évig.
Ha az egység meghibásodik az egy (1) éves időszak alatt, azt a Gyártó választása szerint megjavítják vagy kicserélik díjmentesen, ha a vásárlást igazoló bizonylattal együtt előre kifizetve visszaküldik a Szervizközpontba. Erre a célra felhasználható az értékesítési bizonylat.
Szervizeléshez küldje el a Gyártónak előre kifizetve U.P.S.-en keresztül (ha lehetséges). Hagyjon 3-4 hetet a szervizelésre/javításra.

SZERVIZELÉSI ELJÁRÁSOK

Ha bármilyen kérdése van, technikai támogatásra vagy frissítésekkel és opcionális tartozékokkal kapcsolatos információkra van szüksége, kérjük, forduljon a helyi üzlethez, forgalmazóhoz vagy a Szervizközponthoz.

USA és Kanada:
(800) 544-4124 (6:00-18:00, hétfőtől szombatig PST)

Minden más:
(714) 241-6802 (6:00-18:00, hétfőtől szombatig PST)

FAX:
(714) 241-3979 (24 óra)

Web:
www.equus.com

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614
