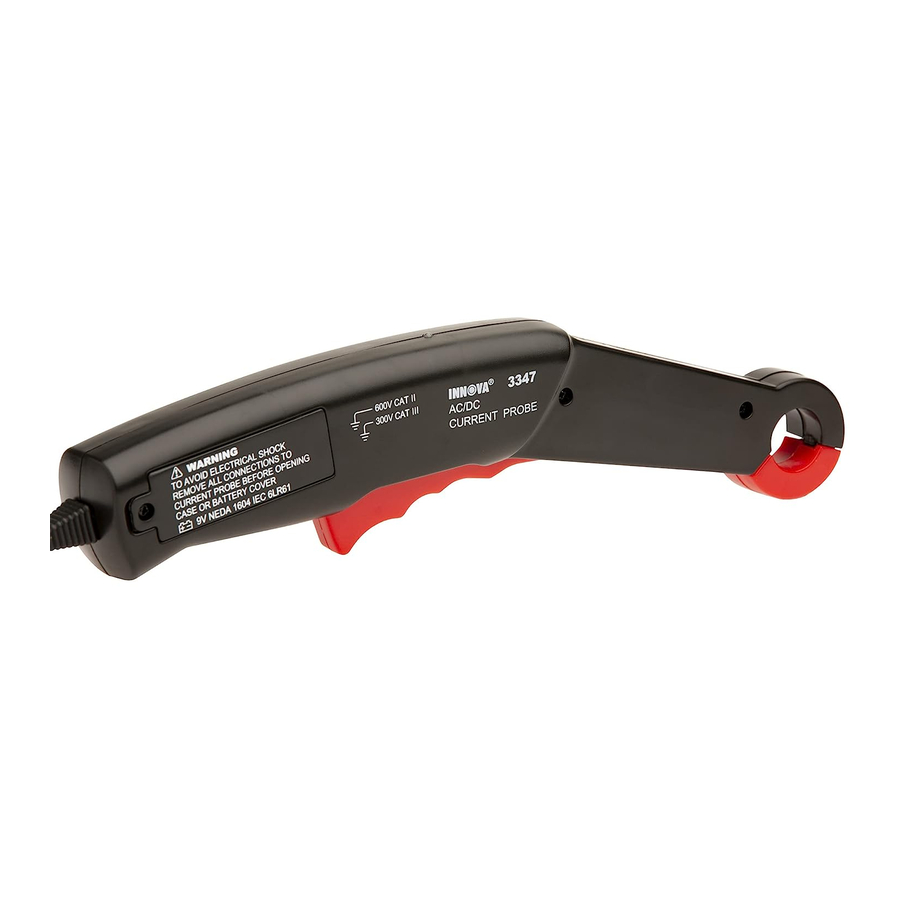

INNOVA 3347 - DMM indukcinio srovės matuoklio naudojimo instrukcija

Turinys

1 ĮVADAS
2 SPECIFIKACIJOS
3 VALDIKLIAI IR INDIKATORIAI
4 SROVĖS MATAVIMAS ŽNYPLĖMIS
5 BATERIJOS KEITIMAS
6 RIBOTA VIENERIŲ METŲ GARANTIJA
7 APTARNAVIMO PROCEDŪROS
8 Nuorodos
9 Atsisiųsti instrukciją
10 Kitomis kalbomis

ĮVADAS

Srovės matuoklis padeda matuoti kintamosios arba nuolatinės srovės tekėjimą per laidą ar kabelį.

Atsargumo priemonės
Nedirbkite su šiuo įrankiu, kol neperskaitėte visų šių instrukcijų. Būtina laikytis šių nurodymų, kad išvengtumėte nelaimingų atsitikimų, galinčių sukelti elektros šoką arba sužalojimą.

Atidžiai atkreipkite dėmesį į ĮSPĖJIMĄ, įspaustą ant įrankio korpuso. Šio įspėjimo, taip pat visų įspėjimų ir atsargumo priemonių, naudojamų šiose instrukcijose, būtina laikytis, kad išvengtumėte elektros šoko ir (arba) sužalojimo.
ATSAKINGA ŠALIS turi būti informuota, kad jei įranga naudojama gamintojo nenurodytu būdu, įrangos teikiama apsauga gali būti pažeista.
Prieš naudodami šį įrankį, patikrinkite, ar jis tinkamai veikia su žinomu panašios funkcijos šaltiniu, kurio įrenginio vertė taip pat žinoma. Atsižvelkite į nurodytus rezultatus ir imkitės taisomųjų veiksmų.

Kad išvengtumėte elektros šoko ir (arba) įrankio ar bandomos įrangos sugadinimo, laikykitės šių saugos priemonių:

NENAUDOKITE didesnės nei vardinė įtampos, nurodytos ant įrankio ir testerio, tarp gnybtų arba tarp bet kurio gnybto ir įžeminimo.
Būkite atsargūs dirbdami su didesne nei 30 V AC rms, 42 V piko arba 60 V DC įtampa. Tokia įtampa kelia elektros šoko pavojų.
Kad išvengtumėte klaidingų rodmenų, kurie gali sukelti elektros šoką arba sužalojimą, pakeiskite baterijas, kai tik užsidega žemos baterijos indikatorius.
Prieš kiekvieną naudojimą visada patikrinkite bandymo laidus. Jei aptinkate kokių nors pažeidimų, nenaudokite įrankio.
Visada laikykite elektros ir elektroninę įrangą įjungta (veikiančia). Niekada nemanykite, kad įranga yra išjungta.
Niekada neįžeminkite savęs atlikdami elektros matavimus. Izoliuokite save nuo įžeminimo naudodami sausus guminius izoliacinius kilimėlius, kad uždengtumėte visą atvirą / įžemintą metalą. Stovėkite ant guminių kilimėlių ir dėvėkite sausus drabužius.
Jei įmanoma, matavimams atlikti naudokite vieną ranką, o ne dvi. Jei reikia naudoti dvi rankas, būkite labai atsargūs, kad neliestumėte jokių įtampingų laidininkų rankomis. Įsitikinkite, kad bandymo laidai yra sausi ir švarūs.
Atlikdami matavimus nelaikykite įrankio už rankenos.
Netapkite grandinės dalimi. Galvokite apie saugumą. Elkitės saugiai.

Jei dirbate su transporto priemone, imkitės šių papildomų atsargumo priemonių:

Dirbkite su transporto priemone tik gerai vėdinamoje vietoje.
Visada dėvėkite apsauginius akinius.
Venkite judančių ventiliatoriaus menčių ar bet kokių galimai judančių dalių.
Venkite karštų variklio dalių.
Perjunkite transmisiją į "parkavimo" (automatinės transmisijos transporto priemonės) arba "neutralią" (mechaninės transmisijos transporto priemonės) padėtį. Įjunkite stovėjimo stabdį.
Prieš prijungdami arba atjungdami bet kokią bandymo įrangą, išjunkite degimą ("off").
Uždėkite blokus ant varančiųjų ratų.
Dirbdami su transporto priemone venkite dėvėti laisvus drabužius ar papuošalus.
Perskaitykite savo transporto priemonės techninės priežiūros vadovą ir laikykitės jo saugos procedūrų.

SPECIFIKACIJOS

Bendrosios

Apimamo laidininko dydis: 0,75 colio (19 mm) maksimalus
Maitinimo indikatorius: žalias šviesos diodas
Žemos baterijos indikatorius: raudonas šviesos diodas
Darbinė temperatūra: nuo 32 F iki 122 F (nuo 0 C iki 50 C), 70% santykinė drėgmė
Laikymo temperatūra: nuo -4 F iki 158 F (nuo -20 C iki 70 C), 80% santykinė drėgmė
Baterijos tipas: 9V DC, NEDA 1604, 6F22, 006P
Matmenys:
Aukštis: 10,25 colio (260 mm)
Plotis: 2,25 colio (57 mm)
Gylis: 1,25 colio (32 mm)
Laidas: spiralinis kabelis su tiesiu bananiniu kištuku arba 36 colių (91 cm) bandymo laidas, sujungtas kartu

Elektrinės [esant 73±9 F (23±5 C) 70% santykinei drėgmei maksimaliai]

Efektyvus matavimo diapazonas:
10mV/1A: nuo 100mA iki 20A DC arba RMS AC, kai testerio diapazonas yra 200mV.
1mV/1A: nuo 1A iki 200A DC arba RMS AC, kai multimetro diapazonas yra 200mV.
Nuo 200A iki 600A DC arba RMS AC, kai multimetro diapazonas yra 2V.
Tikslumas
Sistemos tikslumas: srovės matuoklio tikslumas + testerio tikslumas
Pavyzdžiui, jei matuojamas laidininkas perduoda 1A srovę, nustatykite srovės matuoklio diapazoną į 1mV/100mA, kad gautumėte 10mV išėjimo signalą. Tarkime, kad įrenginių tikslumas yra 1,5%, tolerancijos riba turėtų būti nuo 10,15mV maksimalios iki 9,85mV minimalios.
Kai įrenginys prijungtas prie testerio, kurio tikslumas yra 0,5% 200mV diapazone, testerio ekrane rodomas rodmuo bus 10,20mV maks. (10,15mV × (1+0,5%) = 10,20mV) ir 9,80mV min. (9,85mV × (1-0,5%) = 9,80mV)
Srovės matuoklio tikslumas
DCA diapazonas = 1mV/100mA: ±(1,5%+50mA) 100mA~20A
DCA diapazonas = 1mV/1A: ±(2,0%+0,5A) 1A~200A; ±(2,5%+5A) 200A~600A
ACA diapazonas = 1mV/100mA: ±(2,0%+50mA) 100mA~20A (40Hz~400Hz)
ACA diapazonas = 1mV/1A: ±(2,5%+0,5A) 1A~200A (40Hz~400Hz); ±(3,0%+5A) 200A~600A (40Hz~400Hz)
Apkrovos varža: 10KΩ tipinė
Temperatūros koeficientas: 0,1×(nurodytas tikslumas) vienam laipsniui C. (nuo 0 iki 18, nuo 28 iki 50)

VALDIKLIAI IR INDIKATORIAI

Gaidelis (Trigger) - Atidaro ir uždaro srovės matuoklio žnyples
OFF - 1m V/A - 10m V/A jungiklis (Switch) - Įjungia ir išjungia srovės matuoklio maitinimą; nustato srovės matuoklį į atitinkamą skalę.
NULIO reguliavimo ratukas (ZERO Adjustment Thumbwheel) - Prieš atliekant nuolatinės srovės matavimus, sureguliuoja automobilių testerio rodmenis į "nulį".
Maitinimo - žemos baterijos indikatorius (Power - Low Battery Indicator)
- Šviečia ŽALIAI, kai srovės matuoklis įjungtas, nurodant, kad įrenginys paruoštas naudoti.
- Šviečia RAUDONAI, kai srovės matuoklis įjungtas, nurodant žemą baterijos būklę.

SROVĖS MATAVIMAS ŽNYPLĖMIS

Įkiškite JUODĄ bandymo laidą į 'COM' lizdą; įkiškite RAUDONĄ bandymo laidą į atitinkamą kanalą.
Nustatykite testerio funkcijos / diapazono pasirinkimo jungiklį (Function/Range Selector switch) į atitinkamą padėtį srovės matavimams žnyplėmis.
Nustatykite srovės matuoklio OFF - 1m V/A - 10m V/A jungiklį į norimą diapazoną. Patikrinkite, ar maitinimo indikatorius šviečia ŽALIAI.
Jei reikia, naudokite NULIO reguliavimo ratuką (ZERO Adjustment Thumbwheel), kad "nulinį" testerio rodmenį.
Suspauskite gaidelį (trigger), kad atidarytumėte žnyples. Uždėkite žnyples aplink laidą ar kabelį nuo šaltinio arba apkrovos, kurią matuojate; atleiskite gaidelį (trigger).
Perskaitykite rezultatus testerio ekrane.

BATERIJOS KEITIMAS

PASTABA: Norint naudoti srovės matuoklį, reikalinga 9 voltų baterija

Nustatykite srovės matuoklio OFF - 1 m V/A - 10m V/A jungiklį į OFF padėtį. Atjunkite srovės matuoklį nuo automobilių testerio.
Atsukite varžtą nuo baterijos skyriaus dangtelio. Pirštu arba maža moneta nuimkite dangtelį.
Jei reikia, išimkite seną bateriją iš baterijos jungties.
Suderinkite baterijos gnybtus su baterijos jungties kontaktais ir tvirtai užfiksuokite baterijos jungtį ant baterijos.
Įdėkite bateriją į baterijos skyrių
Iš naujo įdiekite baterijos skyrių

RIBOTA VIENERIŲ METŲ GARANTIJA

Gamintojas garantuoja pirminiam pirkėjui, kad šis įrenginys neturi medžiagų ir gamybos defektų, kai naudojamas ir prižiūrimas įprastai, vienerių (1) metų laikotarpį nuo pirminio pirkimo datos.
Jei įrenginys sugenda per vienerių (1) metų laikotarpį, jis bus pataisytas arba pakeistas Gamintojo pasirinkimu nemokamai, kai bus grąžintas iš anksto apmokėtas į aptarnavimo centrą su pirkimo įrodymu. Šiam tikslui gali būti naudojamas pardavimo kvitas.
Dėl aptarnavimo siųskite per U.P.S. (jei įmanoma) iš anksto apmokėtą Gamintojui. Palaukite 3-4 savaites, kol bus atliktas aptarnavimas / remontas.

APTARNAVIMO PROCEDŪROS

Jei turite klausimų, jums reikia techninės pagalbos ar informacijos apie ATNAUJINIMUS ir PASIRENKAMUS PRIEDUS, susisiekite su vietine parduotuve, platintoju arba aptarnavimo centru.

JAV ir Kanada:
(800) 544-4124 (6:00 AM-6:00 PM, pirmadienis-šeštadienis PST)

Visi kiti:
(714) 241-6802 (6:00 AM-6:00 PM, pirmadienis-šeštadienis PST)

Faksas:
(714) 241-3979 (24 val.)

Internetas:
www.equus.com

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614
