INNOVA 3347 - Instrukcja obsługi cęgowego miernika prądu DMM

WPROWADZENIE

Cęgi prądowe pomagają w pomiarze przepływu prądu AC lub DC przez przewód lub kabel.

Środki ostrożności
Nie używaj tego narzędzia przed przeczytaniem niniejszej instrukcji w całości. Należy przestrzegać poniższych wytycznych, aby uniknąć wypadków, które mogą spowodować porażenie prądem lub obrażenia ciała.

• Zwróć szczególną uwagę na OSTRZEŻENIE umieszczone na obudowie narzędzia. Należy przestrzegać tego ostrzeżenia, jak również wszystkich ostrzeżeń i środków ostrożności zawartych w niniejszej instrukcji, aby uniknąć porażenia prądem i/lub obrażeń ciała.
• OSOBIE ODPOWIEDZIALNEJ należy uświadomić, że jeśli sprzęt jest używany w sposób niezgodny z zaleceniami producenta, ochrona zapewniana przez sprzęt może być osłabiona.
• Przed użyciem tego narzędzia sprawdź jego prawidłowe działanie na znanym podobnym źródle funkcji, gdzie znana jest również wartość jednostkowa. Podejmij działania naprawcze na podstawie wskazanych wyników.

Aby zapobiec porażeniu prądem i/lub uszkodzeniu narzędzia lub testowanego sprzętu, należy przestrzegać następujących środków ostrożności:

• NIE WOLNO przykładać napięcia wyższego niż znamionowe, zaznaczone na narzędziu i testerze, między zaciskami lub między dowolnym zaciskiem a uziemieniem.
•
  Zachowaj ostrożność podczas pracy powyżej 30 V AC rms, 42 V szczytowego lub 60 V DC. Takie napięcia stanowią zagrożenie porażeniem.
• Aby uniknąć fałszywych odczytów, które mogłyby doprowadzić do porażenia prądem lub obrażeń ciała, wymień baterie, gdy tylko zaświeci się wskaźnik niskiego poziomu naładowania baterii.
• Zawsze sprawdzaj przewody pomiarowe przed każdym użyciem. Jeśli zostaną znalezione jakiekolwiek uszkodzenia, nie używaj narzędzia.
• Zawsze uważaj sprzęt elektryczny i elektroniczny za pod napięciem (na żywo). Nigdy nie zakładaj, że jakikolwiek sprzęt jest odłączony od zasilania.
• Nigdy się nie uziemiaj podczas wykonywania pomiarów elektrycznych. Izoluj się od ziemi, używając suchych gumowych mat izolacyjnych do pokrycia wszystkich odsłoniętych/uziemionych metali. Stań na gumowych matach i noś suchą odzież.
• Jeśli to możliwe, używaj jednej ręki zamiast dwóch do wykonywania pomiarów. Jeśli konieczne jest użycie dwóch rąk, zachowaj szczególną ostrożność, aby nie dotknąć żadnych przewodów pod napięciem rękami. Upewnij się, że przewody pomiarowe są suche i czyste.
• Nie trzymaj narzędzia poza uchwytem podczas wykonywania pomiarów.
• Nie stawaj się częścią obwodu. Myśl o bezpieczeństwie. Działaj bezpiecznie.

W przypadku pracy przy pojeździe należy zachować następujące dodatkowe środki ostrożności:

• Pracuj przy pojeździe tylko w dobrze wentylowanym pomieszczeniu.
• Zawsze noś okulary ochronne.
• Unikaj ruchomych łopatek wentylatora lub jakichkolwiek potencjalnie ruchomych części.
• Unikaj gorących części silnika.
• Ustaw skrzynię biegów w pozycji "park" (pojazdy z automatyczną skrzynią biegów) lub "neutral" (pojazdy z manualną skrzynią biegów). Zaciągnij hamulec postojowy.
• Wyłącz zapłon przed podłączeniem lub odłączeniem jakiegokolwiek sprzętu testującego.
• Umieść klocki na kołach napędowych.
• Unikaj noszenia luźnej odzieży lub biżuterii podczas pracy przy pojeździe.
• Przeczytaj instrukcję serwisową swojego pojazdu i postępuj zgodnie z procedurami bezpieczeństwa.

SPECYFIKACJE

Ogólne

• Rozmiar mierzonego przewodu: 0,75 cala (19 mm) maksymalnie
• Wskaźnik zasilania: zielona dioda LED
• Wskaźnik niskiego poziomu naładowania baterii: czerwona dioda LED
• Temperatura pracy: od 32 F do 122 F (od 0C do 50C), 70% wilgotności względnej
• Temperatura przechowywania: od -4 F do 158 F (od -20C do 70C), 80% wilgotności względnej
• Typ baterii: 9V DC, NEDA 1604, 6F22, 006P
• Wymiary:
  Wysokość: 10,25 cala (260 mm)
  Szerokość: 2,25 cala (57 mm)
  Głębokość: 1,25 cala (32 mm)
• Przewód: Kabel spiralny z prostą wtyczką bananową lub 36-calowy (91 cm) przewód pomiarowy spięty razem

Elektryczne [przy 73±9 F (23±5 C) 70% wilgotności względnej maksymalnie]

• Efektywny zakres pomiarowy:
  10mV/1A: od 100mA do 20A DC lub RMS AC dla zakresu 200mV testera.
  1mV/1A: od 1A do 200A DC lub RMS AC dla zakresu 200mV multimetru.
  Od 200A do 600A DC lub RMS AC dla zakresu 2V multimetru.
• Dokładność
  Dokładność systemu: Dokładność cęgów prądowych + dokładność testera
  Na przykład, jeśli mierzony przewód przewodzi prąd 1A, ustaw cęgi prądowe na zakres 1mV/100mA, aby uzyskać sygnał wyjściowy 10mV. Załóżmy, że dokładność jednostek wynosi 1,5%, granica tolerancji powinna wynosić od 10,15mV maksymalnie do 9,85mV minimalnie.
  Gdy urządzenie jest podłączone do testera o dokładności 0,5% w zakresie 200mV, odczyt wyświetlany na testerze wyniesie maksymalnie 10,20mV (10,15mV × (1+0,5%) = 10,20mV) i minimalnie 9,80mV (9,85mV × (1-0,5%) = 9,80mV)
• Dokładność cęgów prądowych
  Zakres DCA = 1mV/100mA: ±(1,5%+50mA) 100mA~20A
  Zakres DCA = 1mV/1A: ±(2,0%+0,5A) 1A~200A; ±(2,5%+5A) 200A~600A
  Zakres ACA = 1mV/100mA: ±(2,0%+50mA) 100mA~20A (40Hz~400Hz)
  Zakres ACA = 1mV/1A: ±(2,5%+0,5A) 1A~200A (40Hz~400Hz); ±(3,0%+5A) 200A~600A (40Hz~400Hz)
• Rezystancja obciążenia: 10KΩ typowo
• Współczynnik temperaturowy: 0,1×(określona dokładność) Na stopień C. (od 0 do 18, od 28 do 50)

ELEMENTY STERUJĄCE I WSKAŹNIKI

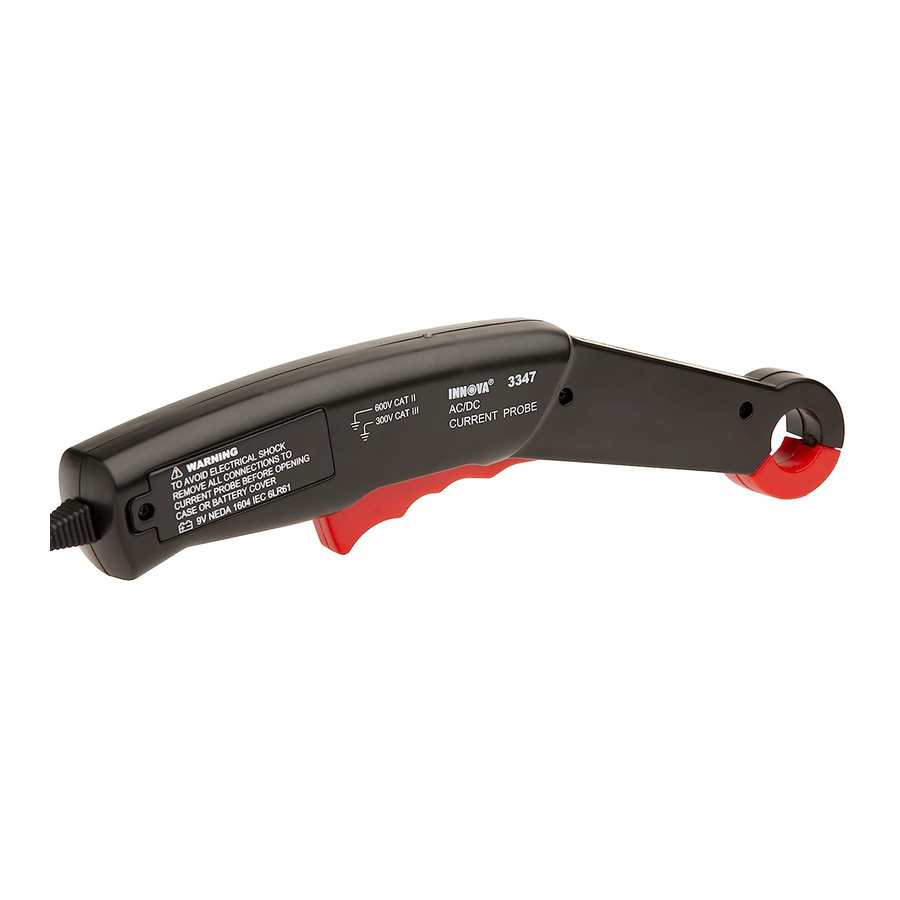

1. Spust - Otwiera i zamyka szczęki cęgów prądowych
2. Przełącznik OFF - 1m V/A - 10m V/A - Włącza i wyłącza zasilanie cęgów prądowych; ustawia cęgi prądowe na odpowiednią skalę.
3. Pokrętło regulacji zera - Ustawia odczyt testera samochodowego na "zero" przed wykonaniem pomiarów prądu stałego.
4. Wskaźnik zasilania - Niski poziom naładowania baterii
   • Świeci na ZIELONO, gdy cęgi prądowe są włączone, aby wskazać, że urządzenie jest gotowe do użycia.
   • Świeci na CZERWONO, gdy cęgi prądowe są włączone, aby wskazać niski poziom naładowania baterii.

POMIAR PRĄDU ZA POMOCĄ CĘGÓW

1. Podłącz CZARNY przewód pomiarowy do gniazda 'COM'; podłącz CZERWONY przewód pomiarowy do odpowiedniego kanału.
2. Ustaw przełącznik funkcji/zakresu testera w odpowiedniej pozycji do pomiaru prądu za pomocą cęgów.
3. Ustaw przełącznik OFF - 1m V/A - 10m V/A cęgów prądowych na żądany zakres. Sprawdź, czy wskaźnik zasilania świeci na ZIELONO.
4. W razie potrzeby użyj pokrętła regulacji zera, aby "wyzerować" odczyt testera.
5. Naciśnij spust, aby otworzyć szczęki cęgów. Umieść szczęki cęgów wokół przewodu lub kabla ze źródła lub obciążenia pod pomiarem; zwolnij spust.
6. Odczytaj wyniki na wyświetlaczu testera.

WYMIANA BATERII

UWAGA: Do działania cęgów prądowych wymagana jest bateria 9-woltowa

1. Ustaw przełącznik OFF - 1 m V/A - 10m V/A cęgów prądowych w pozycji OFF (wyłączone). Odłącz cęgi prądowe od testera samochodowego.
2. Wykręć śrubę z pokrywy komory baterii. Użyj palca lub małej monety, aby zdjąć pokrywę.
3. W razie potrzeby wyjmij starą baterię ze złącza baterii.
4. Dopasuj zaciski baterii do styków złącza baterii i zatrzaśnij złącze baterii bezpiecznie na baterii.
5. Umieść baterię w komorze baterii
6. Zamontuj ponownie komorę baterii

OGRANICZONA ROCZNA GWARANCJA

Producent gwarantuje pierwotnemu nabywcy, że to urządzenie jest wolne od wad materiałowych i wykonawczych przy normalnym użytkowaniu i konserwacji przez okres jednego (1) roku od daty pierwotnego zakupu.
Jeśli urządzenie ulegnie awarii w ciągu jednego (1) roku, zostanie naprawione lub wymienione, według uznania Producenta, bezpłatnie, po odesłaniu go z opłaconym z góry kosztem transportu do Centrum Serwisowego wraz z dowodem zakupu. Paragon sprzedaży może być użyty w tym celu.
W celu uzyskania serwisu należy wysłać urządzenie za pośrednictwem U.P.S. (jeśli to możliwe) z opłaconym z góry kosztem transportu do Producenta. Należy odczekać 3-4 tygodnie na serwis/naprawę.

PROCEDURY SERWISOWE

W przypadku jakichkolwiek pytań, potrzeby wsparcia technicznego lub informacji na temat AKTUALIZACJI i OPCJONALNYCH AKCESORIÓW, prosimy o kontakt z lokalnym sklepem, dystrybutorem lub Centrum Serwisowym.

USA i Kanada:
(800) 544-4124 (6:00 AM-6:00 PM, od poniedziałku do soboty PST)

Pozostałe kraje:
(714) 241-6802 (6:00 AM-6:00 PM, od poniedziałku do soboty PST)

FAX:
(714) 241-3979 (24 godz.)

Web:
www.equus.com

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

© 2012 Innova Electronics Corp. Wszelkie prawa zastrzeżone
