INNOVA 3347 - DMM Induktiivne AMP-sondi kasutusjuhend

Sisu

1 SISSEJUHATUS
2 SPETSIFIKATSIOONID
3 JUHTSEADMED JA INDIKAATORID
4 VOOLUKLAMBRI VOOLUMÕÕTMINE
5 PATAREI VAHETAMINE
6 PIIRATUD ÜHE AASTA GARANTII
7 TEENINDUSPROTSEDUURID
8 Viited
9 Laadi alla juhend
10 Teistes keeltes

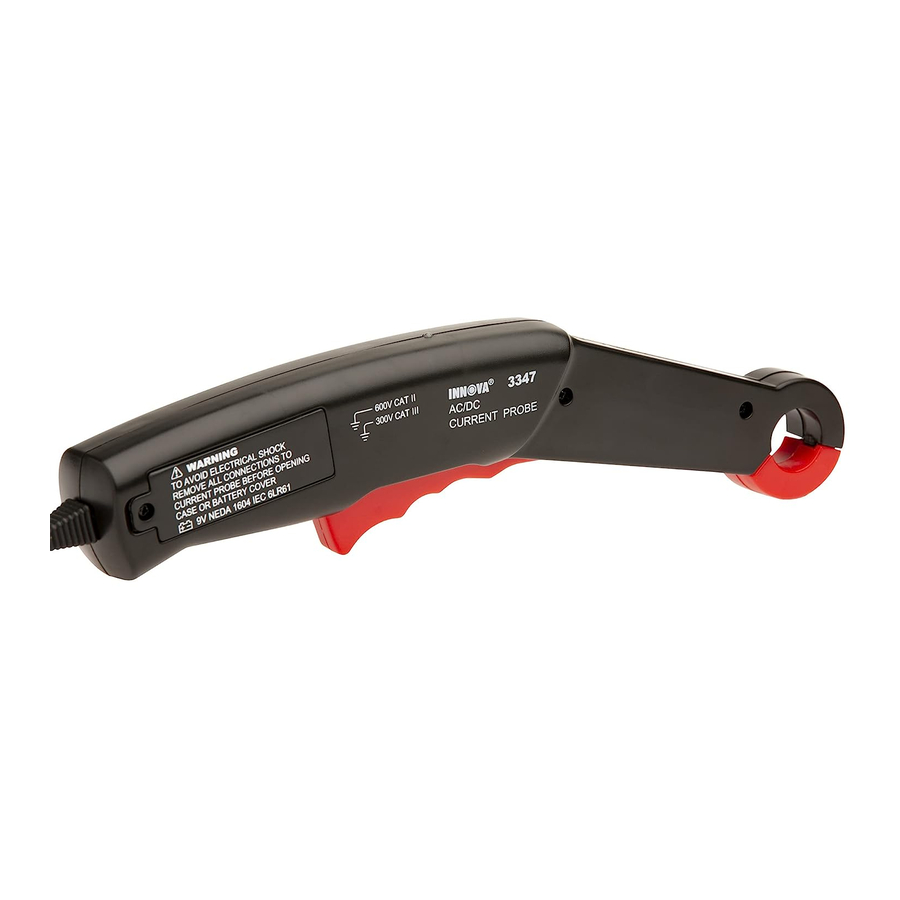

SISSEJUHATUS

Vooluklamber aitab mõõta vahelduv- või alalisvoolu voolu läbi juhtme või kaabli.

Ohutusabinõud
Ärge kasutage seda tööriista enne, kui olete need juhised täielikult läbi lugenud. Õnnetuste vältimiseks, mis võivad põhjustada elektrilöögi või kehavigastusi, tuleb järgida järgmisi juhiseid.

Pöörake erilist tähelepanu HOIATUSELE, mis on tembeldatud tööriista korpusele. Seda hoiatust, samuti kõiki hoiatusi ja ettevaatusabinõusid, mida nendes juhistes kasutatakse, tuleb järgida, et vältida elektrilööki ja/või kehavigastusi.
VASTUTAV ISIK peab olema teadlik, et kui seadet kasutatakse viisil, mida tootja ei ole täpsustanud, võib seadme pakutav kaitse olla kahjustatud.
Enne selle tööriista kasutamist kontrollige selle nõuetekohast toimimist teadaoleva sarnase funktsiooni allika abil, kus on teada ka ühiku väärtus. Võtke näidatud tulemuste põhjal parandusmeetmeid.

Elektrilöögi ja/või tööriista või testitava seadme kahjustamise vältimiseks järgige järgmisi ohutusabinõusid:

ÄRGE rakendage suuremat pinget kui tööriistal ja testeril märgitud nimipinge klemmide vahel või mis tahes klemmi ja maanduse vahel.
Olge ettevaatlik, kui töötate üle 30 V AC rms, 42 V tippväärtuse või 60 V DC-ga. Sellised pinged kujutavad endast elektrilöögi ohtu.
Võimaliku elektrilöögi või kehavigastuse põhjustavate valenäitude vältimiseks vahetage patareid välja niipea, kui süttib tühja patarei indikaator.
Enne iga kasutamist kontrollige alati testjuhtmeid. Kui leiate kahjustusi, ärge kasutage tööriista.
Arvestage alati, et elektri- ja elektroonikaseadmed on pingestatud (pinge all). Ärge kunagi eeldage, et seadmed on pingevabad.
Ärge kunagi maandage ennast elektriliste mõõtmiste tegemisel. Isoleerige end maapinnast, kasutades kuiva kummist isoleermatte, et katta kogu avatud/maandatud metall. Seisake kummimattidel ja kandke kuivi riideid.
Võimaluse korral kasutage mõõtmiste tegemiseks kahe käe asemel ühte kätt. Kui peate kasutama kahte kätt, olge äärmiselt ettevaatlik, et te ei puutuks oma kätega kokku pingestatud juhtmetega. Veenduge, et testjuhtmed on kuivad ja puhtad.
Ärge hoidke tööriista mõõtmiste tegemisel käepidemest kaugemal.
Ärge muutuge vooluringi osaks. Mõelge ohutusele. Käituge ohutult.

Kui töötate sõidukiga, võtke järgmised täiendavad ettevaatusabinõud:

Töötage sõidukiga ainult hästi ventileeritud kohas.
Kandke alati kaitseprille.
Vältige liikuvate ventilaatorilabade või muude potentsiaalselt liikuvate osade lähedust.
Vältige kuumi mootoriosi.
Pange käigukast asendisse "park" (automaatkäigukastiga sõidukid) või "neutral" (manuaalkäigukastiga sõidukid). Pange seisupidur peale.
Enne testimisseadmete ühendamist või lahtiühendamist lülitage süüde "välja".
Pange klotsid veoratastele.
Vältige sõidukiga töötamisel lahtiste riiete või ehete kandmist.
Lugege läbi oma sõiduki hooldusjuhend ja järgige selle ohutusprotseduure.

SPETSIFIKATSIOONID

Üldine

Haaratud juhi suurus: 0,75 tolli (19 mm) maksimaalselt
Toiteindikaator: roheline LED
Tühja patarei indikaator: punane LED
Töötemperatuur: 32 F kuni 122 F (0 C kuni 50 C), 70% suhteline niiskus
Säilitustemperatuur: -4 F kuni 158 F (-20 C kuni 70 C), 80% suhteline niiskus
Patarei tüüp: 9 V DC, NEDA 1604, 6F22, 006P
Mõõtmed:
Kõrgus: 10,25 tolli (260 mm)
Laius: 2,25 tolli (57 mm)
Sügavus: 1,25 tolli (32 mm)
Juhe: sirge banaanipistikuga spiraalkaabel või 36-tolline (91 cm) testjuhe, mis on kokku kinnitatud

Elektriline [temperatuuril 73±9 F (23±5 C) 70% suhteline niiskus maksimaalselt]

Efektiivne mõõtepiirkond:
10 mV/1 A: 100 mA kuni 20 A DC või RMS AC testeri 200 mV piirkonna jaoks.
1 mV/1 A: 1 A kuni 200 A DC või RMS AC multimeetri 200 mV piirkonna jaoks.
200 A kuni 600 A DC või RMS AC multimeetri 2 V piirkonna jaoks.
Täpsus
Süsteemi täpsus: vooluklambri täpsus + testeri täpsus
Näiteks kui mõõdetav juhtmevool on 1 A, seadke vooluklamber vahemikku 1 mV/100 mA, et saada väljundsignaal 10 mV. Oletame, et seadmete täpsus on 1,5%, tolerantsi piir peaks olema maksimaalselt 10,15 mV ja minimaalselt 9,85 mV.
Kui seade on ühendatud testeriga, mille täpsus on 0,5% 200 mV vahemikus, on testeril kuvatav näit maksimaalselt 10,20 mV (10,15 mV × (1+0,5%) = 10,20 mV) ja minimaalselt 9,80 mV (9,85 mV × (1-0,5%) = 9,80 mV)
Vooluklambri täpsus
DCA vahemik = 1 mV/100 mA: ±(1,5%+50 mA) 100 mA~20 A
DCA vahemik = 1 mV/1 A: ±(2,0%+0,5 A) 1 A~200 A; ±(2,5%+5 A) 200 A~600 A
ACA vahemik = 1 mV/100 mA: ±(2,0%+50 mA) 100 mA~20 A (40 Hz~400 Hz)
ACA vahemik = 1 mV/1 A: ±(2,5%+0,5 A) 1 A~200 A (40 Hz~400 Hz); ±(3,0%+5 A) 200 A~600 A (40 Hz~400 Hz)
Koormustakistus: tüüpiliselt 10 KΩ
Temperatuurikoefitsient: 0,1×(määratud täpsus) kraadi C kohta. (0 kuni 18, 28 kuni 50)

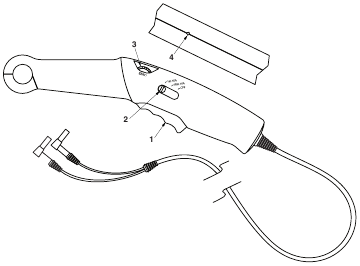

JUHTSEADMED JA INDIKAATORID

Päästik (Trigger) - avab ja sulgeb vooluklambri lõuad
OFF - 1m V/A - 10m V/A lüliti - lülitab vooluklambri toite sisse ja välja; seab vooluklambri sobivale skaalale.
NULL-reguleerimisrullik (ZERO Adjustment Thumbwheel) - reguleerib autotesti näitu enne alalisvoolu mõõtmiste tegemist "nulli".
Toite-tühja patarei indikaator (Power - Low Battery Indicator)
- Süttib ROHELISELT, kui vooluklamber on sisse lülitatud, et näidata, et seade on kasutamiseks valmis.
- Süttib PUNASELT, kui vooluklamber on sisse lülitatud, et näidata tühja patarei olekut.

VOOLUKLAMBRI VOOLUMÕÕTMINE

Ühendage MUST testjuhe 'COM' pesasse; ühendage PUNANE testjuhe sobivasse kanalisse.
Seadke testeri funktsiooni/vahemiku valikulüliti sobivasse asendisse vooluklambri voolumõõtmiste jaoks.
Seadke vooluklambri OFF - 1m V/A - 10m V/A lüliti soovitud vahemikku. Veenduge, et toiteindikaator põleb ROHELISELT.
Vajadusel kasutage testeri näidu "nullimiseks" NULL-reguleerimisrullikut (ZERO Adjustment Thumbwheel).
Pigistage päästikut, et avada klambrilõuad. Asetage klambrilõuad mõõdetava allika või koormuse juhtme või kaabli ümber; vabastage päästik.
Lugege tulemusi testeri ekraanilt.

PATAREI VAHETAMINE

MÄRKUS: Vooluklambri tööks on vaja 9-voldist patareid

Seadke vooluklambri OFF - 1 m V/A - 10m V/A lüliti OFF (väljas) asendisse. Ühendage vooluklamber autotesterist lahti.
Eemaldage kruvi patareipesa kaanelt. Kasutage kaane eemaldamiseks sõrme või väikest münti.
Vajadusel eemaldage vana patarei patareipistikust.
Viige patarei klemmid patareipistiku kontaktidega kokku ja kinnitage patareipistik kindlalt patarei külge.
Asetage patarei patareipessa
Paigaldage patareipesa uuesti

PIIRATUD ÜHE AASTA GARANTII

Tootja garanteerib algsele ostjale, et sellel seadmel ei ole materjali- ja tootmisdefekte tavakasutuse ja hoolduse korral ühe (1) aasta jooksul alates algsest ostukuupäevast.
Kui seade rikneb ühe (1) aasta jooksul, parandatakse või asendatakse see tootja valikul tasuta, kui see saadetakse ettemaksuna ostutõendiga teeninduskeskusesse. Selleks võib kasutada müügikviitungit.
Teeninduse saamiseks saatke U.P.S.-i kaudu (võimalusel) ettemaksuna tootjale. Teeninduse/remondi jaoks varuge 3-4 nädalat.

TEENINDUSPROTSEDUURID

Kui teil on küsimusi, vajate tehnilist tuge või teavet UUENDUSTE ja LISAVARUSTUSE kohta, võtke ühendust oma kohaliku kaupluse, edasimüüja või teeninduskeskusega.

USA ja Kanada:
(800) 544-4124 (6:00 AM-6:00 PM, esmaspäevast laupäevani PST)

Kõik teised:
(714) 241-6802 (6:00 AM-6:00 PM, esmaspäevast laupäevani PST)

FAKS:
(714) 241-3979 (24 h)

Veeb:
www.equus.com

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614
