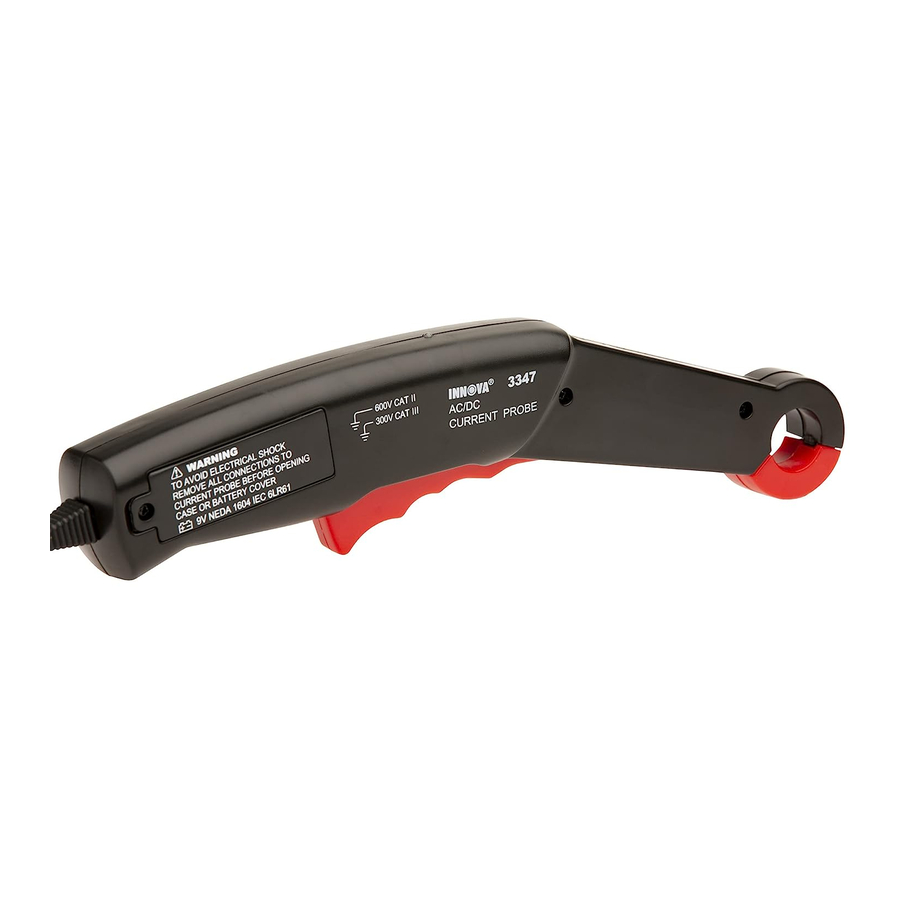

INNOVA 3347 - Manual da Sonda Indutiva AMP DMM

Conteúdo

INTRODUÇÃO

A pinça amperimétrica auxilia na medição do fluxo de corrente AC ou DC através de um fio ou cabo.

Precauções de segurança
risco de choque Não opere esta ferramenta antes de ler estas instruções na íntegra. As seguintes diretrizes devem ser seguidas para evitar acidentes que podem resultar em choque elétrico ou ferimentos pessoais.

  • risco de choque Preste muita atenção ao aviso AVISO estampado na caixa da ferramenta. Este aviso, bem como todos os avisos e precauções usados ​​nestas instruções, devem ser seguidos para evitar choque elétrico e/ou ferimentos pessoais.
  • A PARTE RESPONSÁVEL deve estar ciente de que, se o equipamento for usado de maneira não especificada pelo fabricante, a proteção fornecida pelo equipamento pode ser prejudicada.
  • Antes de usar esta ferramenta, verifique se ela está funcionando corretamente em uma fonte de função semelhante conhecida, onde o valor da unidade também é conhecido. Tome medidas corretivas com base nos resultados indicados.

risco de choque Para evitar choque elétrico e/ou danos à ferramenta ou ao equipamento em teste, observe as seguintes precauções de segurança:

  • NÃO aplique mais do que a tensão nominal, conforme marcado na ferramenta e no testador, entre os terminais ou entre qualquer terminal e o terra.

  • Tenha cuidado ao trabalhar acima de 30V AC rms, 42 V de pico ou 60 V DC. Essas tensões representam risco de choque.
  • risco de choque Para evitar leituras falsas que podem levar a possíveis choques elétricos ou ferimentos pessoais, substitua as baterias assim que o indicador de bateria fraca acender.
  • Sempre inspecione os cabos de teste antes de cada uso. Se algum dano for encontrado, não use a ferramenta.
  • Sempre considere o equipamento elétrico e eletrônico como energizado (ligado). Nunca presuma que nenhum equipamento esteja desenergizado.
  • Nunca se aterre ao fazer medições elétricas. Isole-se do terra usando tapetes isolantes de borracha seca para cobrir todo o metal exposto/aterrado. Fique em cima de tapetes de borracha e use roupas secas.
  • Use uma mão, em vez de duas, sempre que possível para fazer medições. Se duas mãos tiverem que ser usadas, tome extremo cuidado para não entrar em contato com nenhum condutor energizado com as mãos. Certifique-se de que os cabos de teste estejam secos e limpos.
  • Não segure a ferramenta além da empunhadura ao fazer medições.
  • Não se torne parte do circuito. Pense na segurança. Aja com segurança.

Se estiver trabalhando em um veículo, tome as seguintes precauções adicionais:

  • Trabalhe apenas em veículos em uma área bem ventilada.
  • Sempre use proteção para os olhos.
  • Evite mover as pás da ventoinha ou quaisquer peças potencialmente móveis.
  • Evite peças quentes do motor.
  • Coloque a transmissão em "park" (estacionamento) (veículos com transmissão automática) ou "neutral" (ponto morto) (veículos com transmissão manual). Acione o freio de estacionamento.
  • Desligue a ignição ("off") antes de conectar ou desconectar qualquer equipamento de teste.
  • Coloque calços nas rodas motrizes.
  • Evite usar roupas largas ou joias ao trabalhar em um veículo.
  • Leia o manual de serviço do seu veículo e siga seus procedimentos de segurança.

ESPECIFICAÇÕES

Geral

  • Tamanho do condutor capturado: 0,75 pol. (19 mm) máximo
  • Indicador de energia: LED verde
  • Indicador de bateria fraca: LED vermelho
  • Temperatura de operação: 32 F a 122 F (0 C a 50 C), 70% de umidade relativa
  • Temperatura de armazenamento: -4 F a 158 F (-20 C a 70 C), 80% de umidade relativa
  • Tipo de bateria: 9V DC, NEDA 1604, 6F22, 006P
  • Dimensões:
    Altura: 10,25 pol. (260 mm)
    Largura: 2,25 pol. (57 mm)
    Profundidade: 1,25 pol. (32 mm)
  • Cabo: Cabo espiral com plugue banana reto ou cabo de teste de 36 polegadas (91 cm) presos juntos

Elétrico [a 73±9 F (23±5 C) 70% de umidade relativa máxima]

  • Faixa de medição efetiva:
    10mV/1A: 100mA a 20A DC ou RMS AC para faixa de 200mV do testador.
    1mV/1A: 1A a 200A DC ou RMS AC para faixa de 200mV do multímetro.
    200A a 600A DC ou RMS AC para faixa de 2V do multímetro.
  • Precisão
    Precisão do sistema: Precisão da pinça amperimétrica + precisão do testador
    Por exemplo, se o condutor medido transportar uma corrente de 1A, defina a pinça amperimétrica na faixa de 1mV/100mA para obter um sinal de saída de 10mV. Suponha que a precisão das unidades seja de 1,5%, o limite de tolerância deve estar entre 10,15mV máximo e 9,85mV mínimo.
    Quando a unidade é conectada a um testador com uma precisão de 0,5% na faixa de 200mV, a leitura exibida no testador será de 10,20mV máx. (10,15mV × (1+0,5%) = 10,20mV) e 9,80mV mín. (9,85mV × (1-0,5%) = 9,80mV)
  • Precisão da pinça amperimétrica
    Faixa DCA = 1mV/100mA: ±(1,5%+50mA) 100mA~20A
    Faixa DCA = 1mV/1A: ±(2,0%+0,5A) 1A~200A; ±(2,5%+5A) 200A~600A
    Faixa ACA = 1mV/100mA: ±(2,0%+50mA) 100mA~20A (40Hz~400Hz)
    Faixa ACA = 1mV/1A: ±(2,5%+0,5A) 1A~200A (40Hz~400Hz); ±(3,0%+5A) 200A~600A (40Hz~400Hz)
  • Resistência de carga: 10KΩ típico
  • Coeficiente de temperatura: 0,1×(precisão especificada) Por grau C. (0 a 18, 28 a 50)

CONTROLES E INDICADORES

CONTROLES E INDICADORES

  1. Gatilho - Abre e fecha as garras da pinça amperimétrica
  2. Chave OFF - 1m V/A - 10m V/A - Liga e desliga a energia da pinça amperimétrica; define a pinça amperimétrica para a escala apropriada.
  3. Roda de ajuste ZERO - Ajusta a leitura do testador automotivo para "zero" antes de fazer medições de corrente DC.
  4. Indicador de energia - bateria fraca
    • Acende em VERDE quando a pinça amperimétrica é ligada para indicar que a unidade está pronta para uso.
    • Acende em VERMELHO quando a pinça amperimétrica é ligada para indicar uma condição de bateria fraca.

MEDIÇÃO DE CORRENTE COM A PINÇA

  1. Conecte o cabo de teste PRETO no conector 'COM'; conecte o cabo de teste VERMELHO no canal apropriado.
  2. Defina a chave seletora de função/faixa do testador para a posição apropriada para medições de corrente com a pinça.
  3. Defina a chave OFF - 1m V/A - 10m V/A da pinça amperimétrica para a faixa desejada. Verifique se o indicador de energia acende em VERDE.
  4. Se necessário, use a roda de ajuste ZERO para "zerar" a leitura do testador.
  5. Aperte o gatilho para abrir as garras da pinça. Coloque as garras da pinça ao redor do fio ou cabo da fonte ou carga sob medição; solte o gatilho.
  6. Leia os resultados no visor do testador.

SUBSTITUINDO A BATERIA

NOTA: Uma bateria de 9 volts é necessária para a operação da pinça amperimétrica

  1. Defina a chave OFF - 1 m V/A - 10m V/A da pinça amperimétrica para a posição OFF (desligado). Desconecte a pinça amperimétrica do testador automotivo.
  2. Remova o parafuso da tampa do compartimento da bateria. Use o dedo ou uma pequena moeda para remover a tampa.
  3. Se necessário, remova a bateria antiga do conector da bateria.
  4. Combine os terminais da bateria com os contatos do conector da bateria e encaixe o conector da bateria firmemente na bateria.
  5. Coloque a bateria no compartimento da bateria
  6. Reinstale o compartimento da bateria

GARANTIA LIMITADA DE UM ANO

O Fabricante garante ao comprador original que esta unidade está livre de defeitos de materiais e mão de obra sob uso e manutenção normais por um período de um (1) ano a partir da data da compra original.
Se a unidade falhar dentro do período de um (1) ano, ela será reparada ou substituída, a critério do Fabricante, sem nenhum custo, quando devolvida pré-paga ao Centro de Serviço com Comprovante de Compra. O recibo de venda pode ser usado para este fim.
Para serviço, envie via U.P.S. (se possível) pré-pago ao Fabricante. Aguarde de 3 a 4 semanas para serviço/reparo.

PROCEDIMENTOS DE SERVIÇO

Se você tiver alguma dúvida, precisar de suporte técnico ou informações sobre ATUALIZAÇÕES e ACESSÓRIOS OPCIONAIS, entre em contato com sua loja local, distribuidor ou Centro de Serviço.

EUA e Canadá:
(800) 544-4124 (6h00-18h00, de segunda a sábado, PST)

Todos os outros:
(714) 241-6802 (6h00-18h00, de segunda a sábado, PST)

FAX:
(714) 241-3979 (24 horas)

Web:
www.equus.com

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

© 2012 Innova Electronics Corp. Todos os direitos reservados
