Introducción del Producto

El SR-PAX1 está especialmente diseñado para cámaras digitales sin espejo, cámaras réflex digitales y videocámaras con un conector de micrófono. Es ideal para grabar audio de calidad profesional de dos fuentes y mezclarlos en su cámara.

Introducciones Generales

El Saramonic SR-PAX1 es un mezclador de audio de dos canales con alimentación phantom, especialmente diseñado para cámaras digitales sin espejo, cámaras réflex digitales y videocámaras con un conector de micrófono. Es un mezclador compacto y ligero ideal para grabar audio de calidad profesional de dos fuentes y mezclarlos en su cámara.
Con dos conjuntos de entradas, el SR-PAX1 acepta señales de una amplia variedad de fuentes de nivel de micrófono o de línea, como micrófonos XLR balanceados, micrófonos inalámbricos, guitarras o cualquier instrumento musical con un conector de 6,35 mm. Las entradas de 3,5 mm también son ideales para conectar dispositivos de audio con una salida de 3,5 mm, como un teléfono inteligente o un reproductor de MP3. Los niveles de entrada de cada canal se pueden controlar fácilmente con los mandos de control duales. Un conector para auriculares le permite monitorear el audio en tiempo real. El SR-PAX1 facilita mucho su trabajo de grabación.

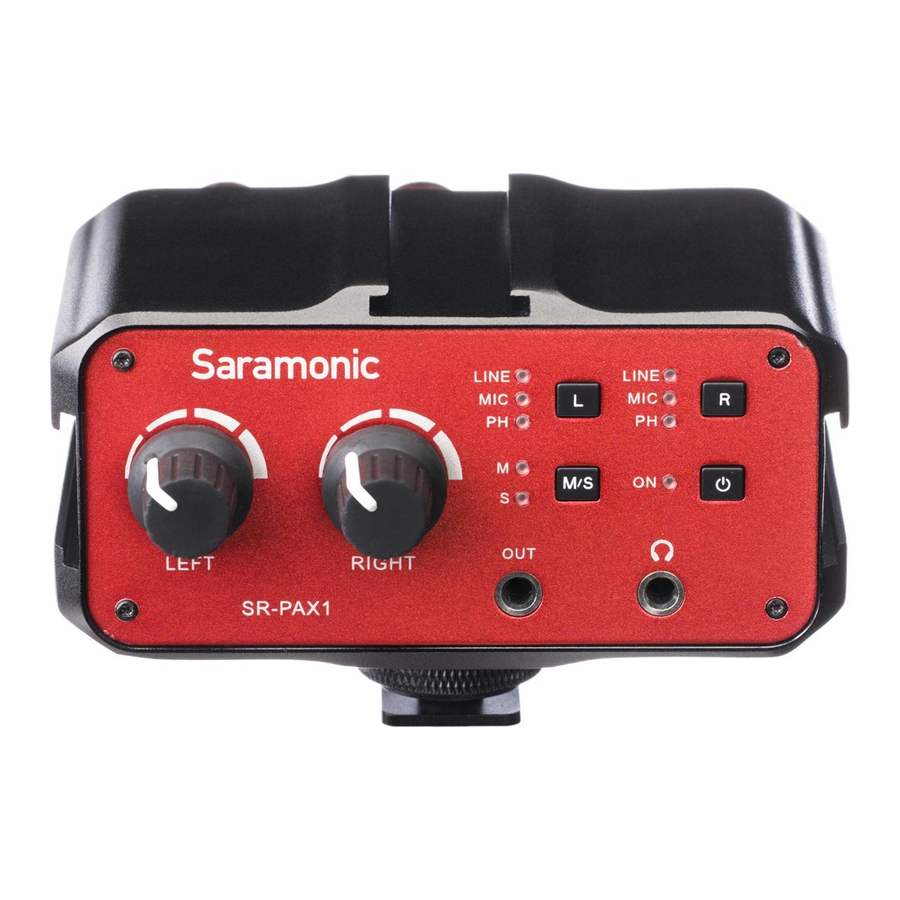

Estructura del Producto

1. Compartimento de la batería
   Funciona con una batería de 9 voltios (no incluida). Puede usar una batería de tipo litio para un tiempo de funcionamiento más prolongado.
2. Para micrófono: dos entradas XLR balanceadas.
   Para guitarra: dos entradas mono estándar de 1/4" (6.35mm).
3. Entradas mini-Jack mono izquierda y derecha de 1/8" (3.5 mm).
4. Entrada mini-Jack estéreo de 1/8" (3.5 mm).

5. Mandos de Control de Ajuste Duales
   Ajuste la señal de cada canal a los niveles de grabación óptimos.
6. Botón de Control del Canal Izquierdo
   Controle las entradas del canal izquierdo. Seleccione el nivel LINE (línea) o MIC (micrófono) o Phantom para el canal izquierdo.
7. Botón de Control del Canal Derecho
   Controle las entradas del canal derecho. Seleccione el nivel LINE (línea) o MIC (micrófono) o Phantom para el canal derecho.
8. Botón Mono/Stereo (M/S)
   Cuando grabe un canal, utilice la configuración mono (M). La señal se enviará a los canales izquierdo y derecho. Cuando grabe dos canales, utilice la configuración estéreo (S). El nivel de cada canal se puede controlar individualmente.
9. Botón de Encendido (Power)
   Interruptor de alimentación principal para SR-PAX1.
10. Salida (OUT)
    Conector de salida estéreo de 1/8" (3.5 mm). Utilice la línea de transmisión de señal incluida para enviar la señal de audio desde el adaptador a su cámara.
11. Salida de Auriculares de 3.5mm para Monitoreo
12. Perilla de Bloqueo (Lock Knob)
13. Zapata Fría Estándar (Standard Cold Shoe)
14. Tres Zapatas de Montaje Integradas
    Conecte una variedad de micrófonos u otros accesorios.

15. Orificio para Tornillo Hembra de 1/4"

Especificación

Guía de Configuración

1. Instale la batería.
   Levante y extraiga el cajón del compartimento de la batería.
   Inserte la batería de 9V en su lugar, alineando la polaridad + y - como se muestra. Deslice el cajón cerrado hasta que encaje en su lugar.
2. Monte el SR-PAX1 en la zapata de su cámara. Gire en sentido contrario a las agujas del reloj para apretar el mezclador con la cámara. O monte el mezclador en un trípode con el zócalo del trípode en la parte inferior del mezclador.
3. Conecte la línea de transmisión de señal suministrada desde el conector de salida (OUT) del mezclador a la entrada MIC (micrófono) de la cámara. Si hay un interruptor Mic/Line (Micrófono/Línea) en la cámara, selecciónelo en Mic (Micrófono).
4. Conecte los micrófonos a las entradas XLR o a las entradas de 3.5mm, u otras fuentes de audio a las entradas de 6.35mm.
5. Mantenga presionado el botón de encendido (power button) para encender el SR-PAX1.
6. Configure los botones LINE/MIC/PH.
   Cuando utilice micrófonos autoalimentados y sistemas inalámbricos, configúrelo en MIC (micrófono) para micrófono.
   Cuando utilice una guitarra u otros dispositivos de audio, configúrelo en LINE (línea).
   Cuando utilice micrófonos que funcionen con alimentación phantom, configúrelo en PH para alimentación phantom. Se ofrece alimentación phantom de 5 voltios para conectores de micrófono de 3.5mm y alimentación phantom de 48 voltios para conectores XLR.
   NOTA: NO configure en PH cuando grabe con micrófonos que no funcionan con alimentación phantom, como receptores inalámbricos, mesas de mezclas o cualquier dispositivo no balanceado, ya que puede dañar tanto el mezclador como el dispositivo de audio.
7. Configure el interruptor M/S según sus necesidades. Consulte la Estructura del Producto Botón Mono/Stereo (Mono/Estéreo).
8. Ajuste los mandos de control de volumen a bajo para evitar que un audio excesivamente alto dañe su audición. Conecte unos auriculares al conector de teléfono (phone jack) para monitorear el sonido.
9. Le sugerimos que haga una grabación de prueba y reproduzca el audio para ver si es aceptable. Al probar, puede ajustar los mandos de forma flexible para obtener los niveles de señal óptimos.

Lista de Empaque

Una unidad principal SR-PAX1
Una línea de transmisión de señal
Manual de usuario
Tarjeta de garantía
