Saramonic SR-PAX1 - Misturador de Áudio de Dois Canais com Alimentação Fantasma - Manual

Introdução do Produto

O SR-PAX1 foi especialmente concebido para câmaras digitais mirrorless, câmaras DSLR e câmaras de vídeo com uma entrada para microfone. É ideal para gravar áudio de qualidade profissional a partir de duas fontes e misturá-las na sua câmara.

Introduções Gerais

O Saramonic SR-PAX1 é um misturador de áudio de dois canais com alimentação fantasma, especialmente concebido para câmaras digitais mirrorless, câmaras DSLR e câmaras de vídeo com uma entrada para microfone. É um misturador compacto e leve, ideal para gravar áudio de qualidade profissional a partir de duas fontes e misturá-las na sua câmara.
Com dois conjuntos de entradas, o SR-PAX1 aceita sinais de uma vasta gama de fontes de nível de microfone ou de linha, tais como microfones XLR balanceados, microfones sem fios, guitarras ou quaisquer instrumentos musicais com um conector de 6,35 mm. As entradas de 3,5 mm também são ideais para ligar dispositivos de áudio com uma saída de 3,5 mm, tais como um smartphone ou um leitor de MP3. Os níveis de entrada de cada canal podem ser facilmente controlados com os botões de controlo duplos. Uma entrada para auscultadores permite-lhe monitorizar o áudio em tempo real. O SR-PAX1 facilita muito o seu trabalho de gravação.

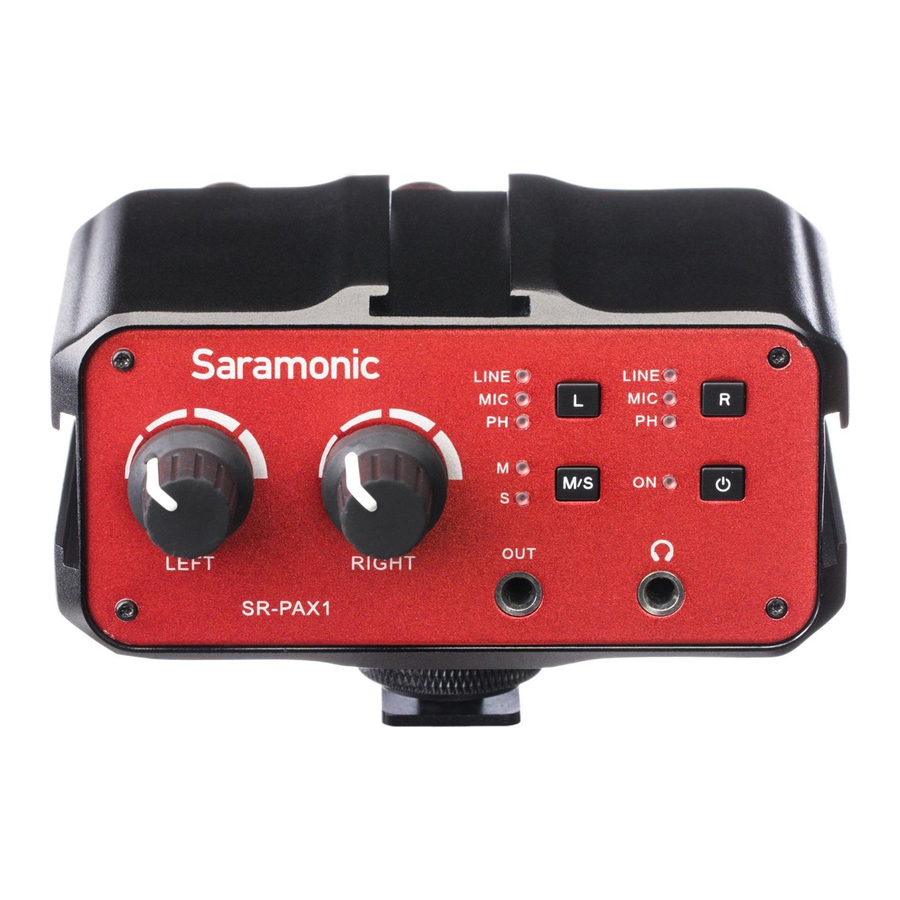

Estrutura do Produto

1. Compartimento da bateria
   Funciona com uma pilha de 9 volts (não incluída). Pode utilizar uma pilha de lítio para um tempo de funcionamento mais longo.
2. Para microfone: duas entradas XLR balanceadas.
   Para guitarra: duas entradas mono padrão de 1/4" (6,35 mm).
3. Entradas mini-Jack mono de 1/8" (3,5 mm) esquerda e direita.
4. Entrada mini-Jack estéreo de 1/8" (3,5 mm).

5. Botões de Controlo de Ajuste Duplos
   Ajuste o sinal de cada canal para os níveis de gravação ideais.
6. Botão de Controlo do Canal Esquerdo
   Controle as entradas do canal esquerdo. Selecione o nível LINE (linha) ou MIC (microfone) ou Phantom (fantasma) para o canal esquerdo.
7. Botão de Controlo do Canal Direito
   Controle as entradas do canal direito. Selecione o nível LINE (linha) ou MIC (microfone) ou Phantom (fantasma) para o canal direito.
8. Botão Mono/Stereo (M/S)
   Ao gravar um canal, utilize a definição mono (M). O sinal será enviado para os canais esquerdo e direito. Ao gravar dois canais, utilize a definição estéreo (S). O nível de cada canal pode ser controlado individualmente.
9. Botão de Alimentação
   Interruptor de alimentação principal para o SR-PAX1.
10. Saída (OUT)
    Entrada estéreo de 1/8" (3,5 mm). Utilize a linha de transmissão de sinal incluída para enviar o sinal de áudio do adaptador para a sua câmara.
11. Saída de Auscultadores de 3,5 mm para Monitorização
12. Botão de Bloqueio
13. Sapata Fria Padrão
14. Três Sapatas de Montagem Integradas
    Ligue uma variedade de microfones ou outros acessórios.

15. Orifício para Parafuso Fêmea de 1/4"

Especificação

Guia de Configuração

1. Instale a pilha.
   Levante e puxe a gaveta para fora do compartimento da pilha.
   Insira a pilha de 9V no lugar, alinhando a polaridade + e - conforme mostrado. Deslize a gaveta para fechar até encaixar no lugar.
2. Monte o SR-PAX1 na sapata da sua câmara. Gire no sentido anti-horário para apertar o misturador com a câmara. Ou monte o misturador num tripé com a tomada de tripé na parte inferior do misturador.
3. Ligue a linha de transmissão de sinal fornecida da entrada de saída (OUT) do misturador à entrada MIC (microfone) da câmara. Se houver um interruptor Mic/Line (Microfone/Linha) na câmara, selecione-o para Mic (Microfone).
4. Ligue os microfones às entradas XLR ou às entradas de 3,5 mm, ou outras fontes de áudio às entradas de 6,35 mm.
5. Pressione longamente o botão de alimentação (Power) para ligar o SR-PAX1.
6. Defina os botões LINE/MIC/PH.
   Ao utilizar microfones autoalimentados e sistemas sem fios, defina para MIC (microfone) para microfone.
   Ao utilizar guitarra ou outros dispositivos de áudio, defina para LINE (linha).
   Ao utilizar microfones que funcionam com alimentação fantasma, defina para PH para alimentação fantasma. É oferecida alimentação fantasma de 5 volts para entradas de microfone de 3,5 mm e alimentação fantasma de 48 volts para entradas XLR.
   NOTA: NÃO defina para PH ao gravar com microfones que não funcionam com alimentação fantasma, como recetores sem fios, mesas de mistura ou qualquer dispositivo não balanceado, pois pode danificar tanto o misturador como o dispositivo de áudio.
7. Defina o interruptor M/S de acordo com as suas necessidades. Consulte a Estrutura do Produto Botão Mono/Stereo (Mono/Estéreo).
8. Defina os botões de controlo de volume para baixo para evitar que o áudio excessivamente alto danifique a sua audição. Ligue uns auscultadores à entrada para monitorizar o som.
9. Sugerimos que faça uma gravação de teste e reproduza o áudio para ver se é aceitável. Ao testar, pode ajustar os botões de forma flexível para obter os níveis de sinal ideais.

Lista de Embalagem

Uma unidade principal SR-PAX1
Uma linha de transmissão de sinal
Manual do utilizador
Cartão de garantia
