Saramonic SR-PAX1 - Mwongozo wa Mchanganyiko wa Sauti wa Njia Mbili na Nguvu ya Phantom

Yaliyomo

1 Utangulizi wa Bidhaa
- 1.1 Utangulizi Mkuu
- 1.2 Muundo wa Bidhaa
2 Vipimo
3 Mwongozo wa Usanidi
4 Orodha ya Ufungashaji
5 Pakua mwongozo
6 Katika Lugha Nyingine

Utangulizi wa Bidhaa

SR-PAX1 imeundwa mahsusi kwa kamera ya kidijitali isiyo na vioo, kamera ya DSLR na kamera ndogo yenye jeki ya maikrofoni. Ni bora kwa kurekodi sauti ya ubora wa kitaalamu kutoka vyanzo viwili na kuichanganya kwenye kamera yako.

Utangulizi Mkuu

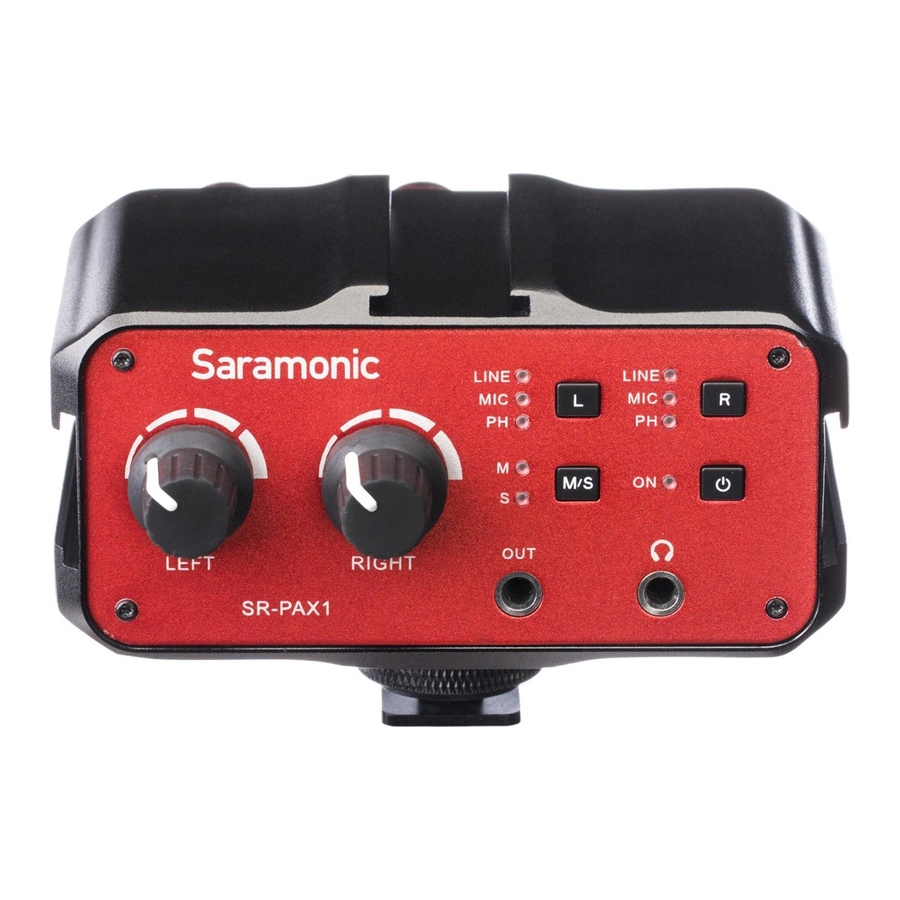

Saramonic SR-PAX1 ni kichanganya sauti cha njia mbili chenye nguvu ya phantom, kilichoundwa mahsusi kwa kamera ya kidijitali isiyo na vioo, kamera ya DSLR na kamera ndogo yenye jeki ya maikrofoni. Ni kichanganya sauti kidogo na chepesi ambacho ni bora kwa kurekodi sauti ya ubora wa kitaalamu kutoka vyanzo viwili na kuichanganya kwenye kamera yako.
Ikiwa na seti mbili za ingizo, SR-PAX1 inakubali mawimbi kutoka kwa aina mbalimbali za vyanzo vya kiwango cha maikrofoni au laini kama vile maikrofoni za XLR zilizosawazishwa, maikrofoni zisizo na waya, gitaa, au ala zozote za muziki zenye kiunganishi cha 6.35mm. Ingizo za 3.5mm pia ni bora kwa kuunganisha vifaa vya sauti vyenye pato la 3.5mm kama vile simu janja au kicheza MP3. Viwango vya ingizo vya kila chaneli vinaweza kudhibitiwa kwa urahisi na vifundo viwili vya kudhibiti. Jeki ya simu hukuruhusu kufuatilia sauti kwa wakati halisi. SR-PAX1 hurahisisha sana kazi yako ya kurekodi.

Muundo wa Bidhaa

Sehemu ya betri
Hufanya kazi kwa betri ya volt 9 (haijajumuishwa). Unaweza kutumia betri ya lithiamu kwa muda mrefu wa kufanya kazi.
Kwa maikrofoni: ingizo mbili za XLR zilizosawazishwa.
Kwa gitaa: ingizo mbili za kawaida za mono za 1/4" (6.35mm).
Ingizo za mini-Jack za mono za kushoto na kulia za 1/8" (3.5 mm).
Ingizo la stereo la mini-Jack la 1/8" (3.5 mm).

Vifundo Viwili vya Kudhibiti Trim
Rekebisha mawimbi ya kila chaneli kwa viwango bora vya kurekodi.
Kitufe cha Kudhibiti Chaneli ya Kushoto
Dhibiti ingizo za chaneli ya kushoto. Chagua kiwango cha LINE au MIC au Phantom kwa chaneli ya kushoto.
Kitufe cha Kudhibiti Chaneli ya Kulia
Dhibiti ingizo za chaneli ya kulia. Chagua kiwango cha LINE au MIC au Phantom kwa chaneli ya kulia.
Kitufe cha Mono/Stereo (M/S)
Unaporekodi chaneli moja, tafadhali tumia mpangilio wa mono(M). Mawimbi yatatumwa kwa chaneli za kushoto na kulia. Unaporekodi chaneli mbili, tafadhali tumia mpangilio wa stereo(S). Kiwango cha kila chaneli kinaweza kudhibitiwa kibinafsi.
Kitufe cha Nishati
Swichi kuu ya nishati ya SR-PAX1.
Pato (OUT)
Jeki ya pato ya stereo ya 1/8" (3.5 mm). Tumia laini ya usambazaji wa mawimbi iliyojumuishwa kutuma mawimbi ya sauti kutoka kwa adapta hadi kwenye kamera yako.
Pato la Kipaza sauti cha 3.5mm kwa Ufuatiliaji
Kifundo cha Kufunga
Kiatu Baridi cha Kawaida
Viatu Vitatu vya Kupachika Vilivyounganishwa
Ambatisha aina mbalimbali za maikrofoni au vifaa vingine.

Shimo la skrubu la kike la 1/4"

Vipimo

Ingizo	Jeki za XLR & 6.3mm x2 Jeki za 1 /8" (3.5 mm) x3
Pato	Jeki za 1/8" (3.5 mm) x1
Simu	Jeki za 1/8" (3.5 mm) x1
Majibu ya Marudio	20 Hz hadi 20 Khz, +/-1 dB
THD	Chini ya 0.01% @ 1 kHz, ingizo la -30 dBu
SNR	74dBu @ 1 kHz, ingizo la -30 dBu
Faida ya L & R	LINE: -30dBu MIC: 0dBu MIC/PH: 0dBu
Nguvu ya Phantom	kwa jeki za XLR: vifaa vya nguvu vya 48V kwa jeki za 1/8" (3.5 mm): vifaa vya nguvu vya 5V
Kiashiria cha Nguvu	Nguvu imewashwa: Kiashiria cha LED katika bluu (blue) Betri iko chini: Kiashiria cha LED katika nyekundu (red)
Mahitaji ya Nguvu	Betri ya alkali au lithiamu ya 9 V (Haijajumuishwa)
Uzito	357g
Vipimo	(L×W×H) 101.2mm × 85.0mm ×65.5mm

Mwongozo wa Usanidi

Sakinisha betri.
Inua na uvute droo kutoka kwenye sehemu ya betri.
Ingiza betri ya 9V mahali pake ukiunganisha + na - polarity kama inavyoonyeshwa. Telezesha droo iliyofungwa hadi ibonyeze mahali pake.
Pachika SR-PAX1 kwenye kiatu cha moto cha kamera yako. Zungusha kinyume cha saa ili kukaza kichanganya sauti na kamera. Au weka kichanganya sauti kwenye tripod na soketi ya tripod chini ya kichanganya sauti.
Unganisha laini ya usambazaji wa mawimbi iliyotolewa kutoka kwa jeki ya pato (OUT) ya kichanganya sauti hadi kwenye ingizo la MIC la kamera. Ikiwa kuna swichi ya Mic/ Line kwenye kamera, ichague kwa Mic.
Unganisha maikrofoni kwenye ingizo za XLR au ingizo za 3.5mm, au vyanzo vingine vya sauti kwenye ingizo za 6.35mm.
Bonyeza kwa muda mrefu kitufe cha kuwasha ili kuwasha SR-PAX1.
Weka vitufe vya LINE/MIC/PH.
Unapotumia maikrofoni zinazojiendesha na mifumo isiyo na waya, weka MIC kwa maikrofoni.
Unapotumia gitaa au vifaa vingine vya sauti, tafadhali weka LINE.
Unapotumia maikrofoni zinazofanya kazi kwa nguvu ya phantom, tafadhali weka PH kwa nguvu ya phantom. Nguvu ya phantom ya volt 5 hutolewa kwa jeki za maikrofoni za 3.5mm na nguvu ya phantom ya volt 48 hutolewa kwa jeki za XLR.
KUMBUKA: Tafadhali USIWEKE PH unaporekodi na maikrofoni ambazo hazifanyi kazi kwa nguvu ya phantom, kama vile vipokezi visivyo na waya, bodi za kuchanganya au kifaa chochote kisichosawazishwa, kwa sababu inaweza kuharibu kichanganya sauti na kifaa cha sauti.
Weka swichi ya M/S kulingana na mahitaji yako. Tafadhali rejelea Muundo wa Bidhaa Kitufe cha Mono/Stereo.
Weka vifundo vya kudhibiti sauti kuwa chini ili kuepuka sauti kubwa kupita kiasi kuharibu usikivu wako. Chomeka kipaza sauti kwenye jeki ya simu ili kufuatilia sauti.
Tunapendekeza ufanye rekodi ya majaribio na ucheze sauti ili kuona ikiwa inakubalika. Unapojaribu, unaweza kurekebisha vifundo kwa urahisi ili kupata viwango bora vya mawimbi.
