Saramonic SR-PAX1 - kahe kanaliga helimikser fantoomtoitega - kasutusjuhend

Toote tutvustus

SR-PAX1 on spetsiaalselt disainitud peeglita digikaamerate, DSLR-kaamerate ja videokaamerate jaoks, millel on mikrofoni pesa. See on ideaalne professionaalse kvaliteediga heli salvestamiseks kahest allikast ja nende kaamerasse miksimiseks.

Üldine tutvustus

Saramonic SR-PAX1 on kahe kanaliga helimikser fantoomtoitega, mis on spetsiaalselt disainitud peeglita digikaamerate, DSLR-kaamerate ja videokaamerate jaoks, millel on mikrofoni pesa. See on kompaktne ja kerge mikser, mis sobib ideaalselt professionaalse kvaliteediga heli salvestamiseks kahest allikast ja nende kaamerasse miksimiseks.
Kahe sisendikomplektiga SR-PAX1 võtab vastu signaale mitmesugustest mikrofoni või liinitaseme allikatest, nagu näiteks tasakaalustatud XLR-mikrofonid, juhtmevabad mikrofonid, kitarrid või mis tahes muusikariistad 6,35 mm pistikuga. 3,5 mm sisendid sobivad ideaalselt ka heliseadmete ühendamiseks 3,5 mm väljundiga, nagu nutitelefon või MP3-mängija. Iga kanali sisendtasemeid saab hõlpsasti juhtida kahe juhtnupuga. Kõrvaklappide pesa võimaldab heli reaalajas jälgida. SR-PAX1 muudab teie salvestustöö palju lihtsamaks.

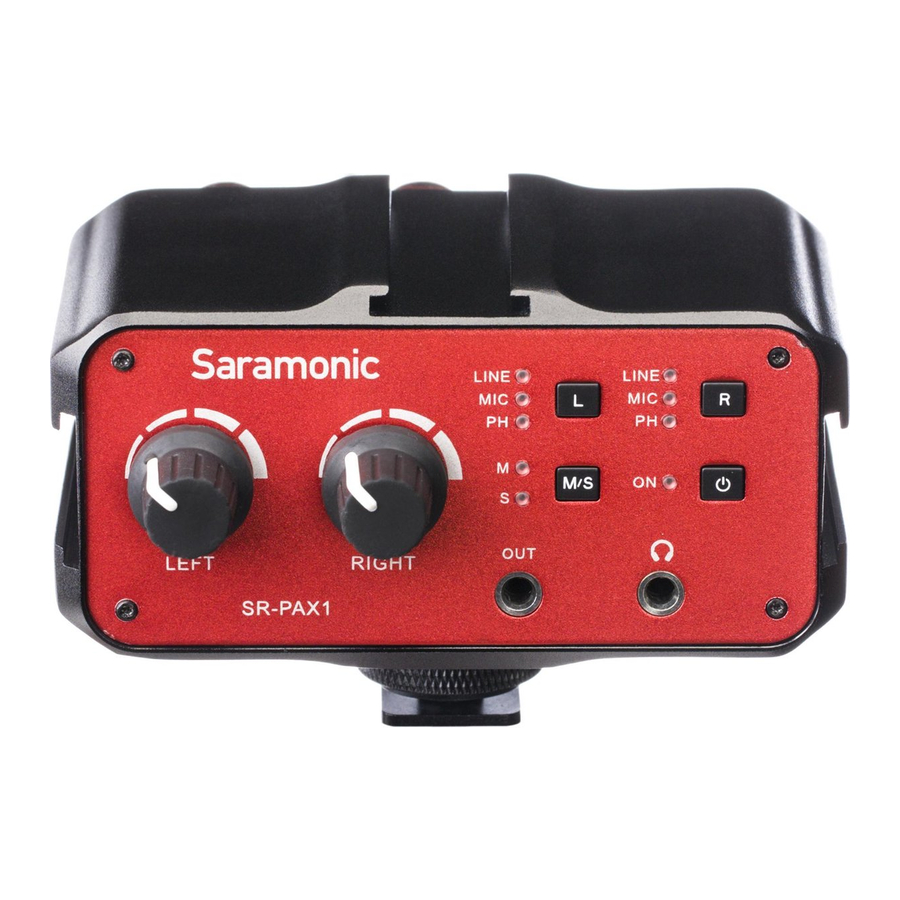

Toote struktuur

1. Patareipesa
   Töötab 9-voldise patareiga (ei kuulu komplekti). Pikema tööaja saavutamiseks võite kasutada liitiumpatareid.
2. Mikrofonile: kaks tasakaalustatud XLR-sisendit.
   Kitarrile: kaks 1/4" (6,35 mm) mono standardset sisendit.
3. Vasak ja parem mono 1/8" (3,5 mm) mini-Jack sisendid.
4. Stereo 1/8" (3,5 mm) mini-Jack sisend.

5. Kahekordsed trimmimise juhtnupud
   Reguleerige iga kanali signaal optimaalsele salvestustasemele.
6. Vasaku kanali juhtnupp
   Juhtige vasaku kanali sisendeid. Valige vasaku kanali jaoks LINE (liin), MIC (mikrofon) või Phantom (fantoom) tase.
7. Parema kanali juhtnupp
   Juhtige parema kanali sisendeid. Valige parema kanali jaoks LINE (liin), MIC (mikrofon) või Phantom (fantoom) tase.
8. Mono/Stereo nupp (M/S)
   Ühe kanali salvestamisel kasutage mono (M) seadet. Signaal saadetakse nii vasakule kui ka paremale kanalile. Kahe kanali salvestamisel kasutage stereo (S) seadet. Iga kanali taset saab individuaalselt juhtida.
9. Toitenupp (Power Button)
   SR-PAX1 peamine toitelüliti.
10. Väljund (OUT)
    Stereo 1/8" (3,5 mm) väljundpesa. Kasutage kaasasolevat signaali edastusliini, et saata helisignaal adapterist oma kaamerasse.
11. 3,5 mm kõrvaklappide väljund jälgimiseks
12. Lukustusnupp
13. Standardne külmking
14. Kolm integreeritud kinnituskinga
    Kinnitage mitmesuguseid mikrofone või muid tarvikuid.

15. 1/4" emane kruviauk

Spetsifikatsioon

Seadistusjuhend

1. Paigaldage aku.
   Tõstke üles ja tõmmake patareipesa sahtel välja.
   Asetage 9V patarei oma kohale, joondades + ja - polaarsuse, nagu näidatud. Lükake sahtel suletuks, kuni see klõpsatab oma kohale.
2. Kinnitage SR-PAX1 oma kaamera välklambipessa. Keerake mikser kaameraga pingutamiseks vastupäeva. Või kinnitage mikser statiivile mikseri põhjas oleva statiivipesaga.
3. Ühendage kaasasolev signaali edastusliin mikseri väljundpesast (OUT) kaamera MIC (mikrofoni) sisendisse. Kui kaameral on Mic/Line (mikrofoni/liini) lüliti, valige Mic (mikrofon).
4. Ühendage mikrofonid XLR-sisenditesse või 3,5 mm sisenditesse või muud heliallikad 6,35 mm sisenditesse.
5. SR-PAX1 sisselülitamiseks vajutage pikalt toitenuppu (power button).
6. Seadke LINE/MIC/PH nupud.
   Kui kasutate isetoitelisi mikrofone ja juhtmevabasid süsteeme, seadke mikrofonile MIC (mikrofon).
   Kui kasutate kitarri või muid heliseadmeid, seadke liinile LINE (liin).
   Kui kasutate fantoomtoitel töötavaid mikrofone, seadke fantoomtoitele PH (phantom). 5-voldine fantoomtoide on saadaval 3,5 mm mikrofonipesadele ja 48-voldine fantoomtoide on saadaval XLR-pesadele.
   MÄRKUS: ÄRGE seadke PH-le, kui salvestate mikrofonidega, mis ei tööta fantoomtoitel, nagu juhtmevabad vastuvõtjad, mikserpuldid või mis tahes tasakaalustamata seadmed, kuna see võib kahjustada nii mikserit kui ka heliseadet.
7. Seadke M/S lüliti vastavalt oma vajadustele. Palun vaadake toote struktuuri Mono/Stereo nupp.
8. Seadke helitugevuse juhtnupud madalale, et vältida liiga valju heli, mis võib teie kuulmist kahjustada. Ühendage kõrvaklapid kõrvaklappide pesasse, et heli jälgida.
9. Soovitame teil teha proovisalvestuse ja heli taasesitada, et näha, kas see on vastuvõetav. Testimisel võite optimaalsete signaalitasemete saamiseks nuppe paindlikult reguleerida.

Pakendiloend

Üks SR-PAX1 põhiseade
Üks signaali edastusliin
Kasutusjuhend
Garantiikaart
