Produkto pristatymas

SR-PAX1 yra specialiai sukurtas veidrodiniams skaitmeniniams fotoaparatams, DSLR fotoaparatams ir vaizdo kameroms su mikrofono lizdu. Jis idealiai tinka profesionalios kokybės garsui įrašyti iš dviejų šaltinių ir sumaišyti juos į fotoaparatą.

Bendras pristatymas

Saramonic SR-PAX1 yra dviejų kanalų garso mikšeris su fantominiu maitinimu, specialiai sukurtas veidrodiniams skaitmeniniams fotoaparatams, DSLR fotoaparatams ir vaizdo kameroms su mikrofono lizdu. Tai kompaktiškas ir lengvas mikšeris, idealiai tinkantis profesionalios kokybės garsui įrašyti iš dviejų šaltinių ir sumaišyti juos į fotoaparatą.
Su dviem įvesties rinkiniais SR-PAX1 priima signalus iš įvairių mikrofono arba linijos lygio šaltinių, tokių kaip subalansuoti XLR mikrofonai, belaidžiai mikrofonai, gitaros ar bet kokie muzikos instrumentai su 6,35 mm jungtimi. 3,5 mm įvestys taip pat idealiai tinka prijungti garso įrenginius su 3,5 mm išvestimi, tokius kaip išmanusis telefonas arba MP3 grotuvas. Kiekvieno kanalo įvesties lygius galima lengvai valdyti dvigubomis valdymo rankenėlėmis. Telefono lizdas leidžia stebėti garsą realiuoju laiku. SR-PAX1 labai palengvina jūsų įrašymo darbą.

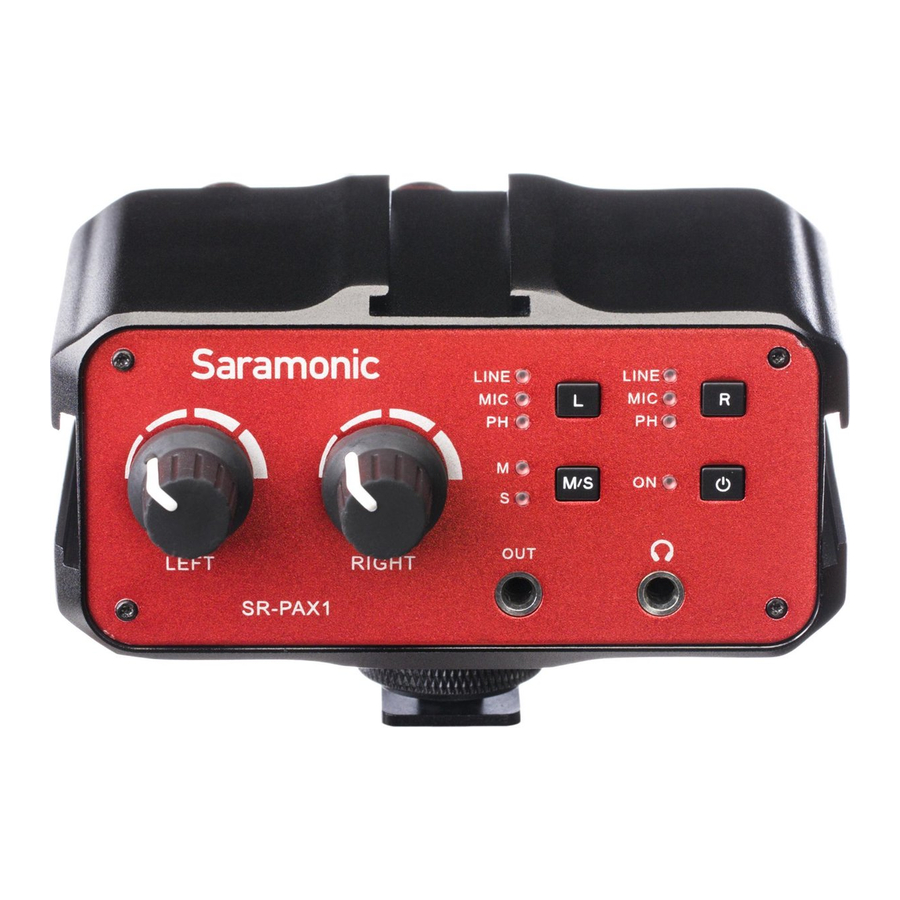

Produkto struktūra

Baterijos skyrius
Veikia su 9 voltų baterija (nepridedama). Ilgesniam veikimo laikui galite naudoti ličio tipo bateriją.
Mikrofonui: dvi subalansuotos XLR įvestys.
Gitara: dvi 1/4" (6,35 mm) mono standartinės įvestys.
Kairės ir dešinės mono 1/8" (3,5 mm) mini lizdo įvestys.
Stereo 1/8" (3,5 mm) mini lizdo įvestis.

Dvigubos trimo valdymo rankenėlės
Sureguliuokite kiekvieno kanalo signalą iki optimalaus įrašymo lygio.
Kairiojo kanalo valdymo mygtukas
Valdykite kairiojo kanalo įvestis. Pasirinkite LINE (linija) arba MIC (mikrofonas) arba Phantom (fantominis) lygį kairiajam kanalui.
Dešiniojo kanalo valdymo mygtukas
Valdykite dešiniojo kanalo įvestis. Pasirinkite LINE (linija) arba MIC (mikrofonas) arba Phantom (fantominis) lygį dešiniajam kanalui.
Mono/Stereo mygtukas (M/S)
Įrašant vieną kanalą, naudokite mono (M) nustatymą. Signalas bus siunčiamas į kairįjį ir dešinįjį kanalus. Įrašant du kanalus, naudokite stereo (S) nustatymą. Kiekvieno kanalo lygį galima valdyti atskirai.
Įjungimo mygtukas
Pagrindinis SR-PAX1 maitinimo jungiklis.
Išvestis (OUT)
Stereo 1/8" (3,5 mm) išvesties lizdas. Naudokite pridedamą signalo perdavimo liniją, kad nusiųstumėte garso signalą iš adapterio į fotoaparatą.
3,5 mm ausinių išvestis stebėjimui
Fiksavimo rankenėlė
Standartinis šaltas kontaktas
Trys integruoti tvirtinimo lizdai
Pritvirtinkite įvairius mikrofonus ar kitus priedus.

1/4" moteriškos sriegio skylė

Specifikacija

Įvestis	XLR ir 6,3 mm lizdai x2 1 /8" (3,5 mm) lizdai x3
Išvestis	1/8" (3,5 mm) lizdai x1
Telefonas	1/8" (3,5 mm) lizdai x1
Dažnio atsakas	Nuo 20 Hz iki 20 Khz, +/-1 dB
THD	Mažiau nei 0,01% @ 1 kHz, -30 dBu įvestis
SNR	74dBu @ 1 kHz, -30 dBu įvestis
L & R stiprinimas	LINE (linija): -30dBu MIC (mikrofonas): 0dBu MIC/PH (mikrofonas/fantominis): 0dBu
Fantominis maitinimas	XLR lizdams: 48 V maitinimo šaltiniai 1/8" (3,5 mm) lizdams: 5 V maitinimo šaltiniai
Maitinimo indikatorius	Įjungta: LED indikatorius mėlynas Žemas baterijos lygis: LED indikatorius raudonas
Maitinimo reikalavimai	9 V šarminė arba ličio baterija (nepridedama)
Svoris	357g
Matmenys	(I×P×A) 101,2 mm × 85,0 mm ×65,5 mm

Nustatymo vadovas

Įdėkite bateriją.
Pakelkite ir ištraukite stalčių iš baterijos skyriaus.
Įdėkite 9 V bateriją į vietą, sulygiuodami + ir - poliškumą, kaip parodyta. Stumkite stalčių uždarytą, kol jis užsifiksuos.
Uždėkite SR-PAX1 ant fotoaparato karšto kontakto. Sukite prieš laikrodžio rodyklę, kad priveržtumėte mikšerį prie fotoaparato. Arba pritvirtinkite mikšerį prie trikojo su trikojo lizdu mikšerio apačioje.
Prijunkite pridedamą signalo perdavimo liniją nuo mikšerio išvesties lizdo (OUT) prie fotoaparato MIC (mikrofono) įvesties. Jei fotoaparate yra Mic/Line (mikrofono/linijos) jungiklis, pasirinkite Mic (mikrofonas).
Prijunkite mikrofonus prie XLR įvesčių arba 3,5 mm įvesčių, arba kitus garso šaltinius prie 6,35 mm įvesčių.
Ilgai paspauskite įjungimo mygtuką, kad įjungtumėte SR-PAX1.
Nustatykite LINE/MIC/PH (linijos/mikrofono/fantominio) mygtukus.
Kai naudojate savaime maitinamus mikrofonus ir belaidžius sistemas, nustatykite MIC (mikrofonas) mikrofonui.
Kai naudojate gitarą ar kitus garso įrenginius, nustatykite LINE (linija).
Kai naudojate mikrofonus, veikiančius su fantominiu maitinimu, nustatykite PH (fantominis) fantominiam maitinimui. 5 voltų fantominis maitinimas siūlomas 3,5 mm mikrofono lizdams, o 48 voltų fantominis maitinimas siūlomas XLR lizdams.
PASTABA: NENUSTATYKITE PH (fantominis), kai įrašote su mikrofonais, kurie neveikia su fantominiu maitinimu, pvz., belaidžiais imtuvais, mikšavimo pultais ar bet kokiu nesubalansuotu įrenginiu, nes tai gali sugadinti ir mikšerį, ir garso įrenginį.
Nustatykite M/S jungiklį pagal savo poreikius. Žr. Produkto struktūra Mono/Stereo mygtukas.
Nustatykite garso reguliavimo rankenėles žemai, kad per didelis garsas nepažeistų jūsų klausos. Įkiškite ausines į telefono lizdą, kad stebėtumėte garsą.
Siūlome atlikti bandomąjį įrašą ir atkurti garsą, kad pamatytumėte, ar jis priimtinas. Bandydami galite lanksčiai reguliuoti rankenėles, kad gautumėte optimalų signalo lygį.
