Saramonic SR-PAX1 - Dvo-kanalni avdio mešalnik z fantomskim napajanjem - Navodila

Predstavitev izdelka

SR-PAX1 je posebej zasnovan za brezzrcalne digitalne fotoaparate, DSLR fotoaparate in kamere z mikrofonskim priključkom. Idealen je za snemanje profesionalnega zvoka iz dveh virov in njihovo mešanje v vaš fotoaparat.

Splošne predstavitve

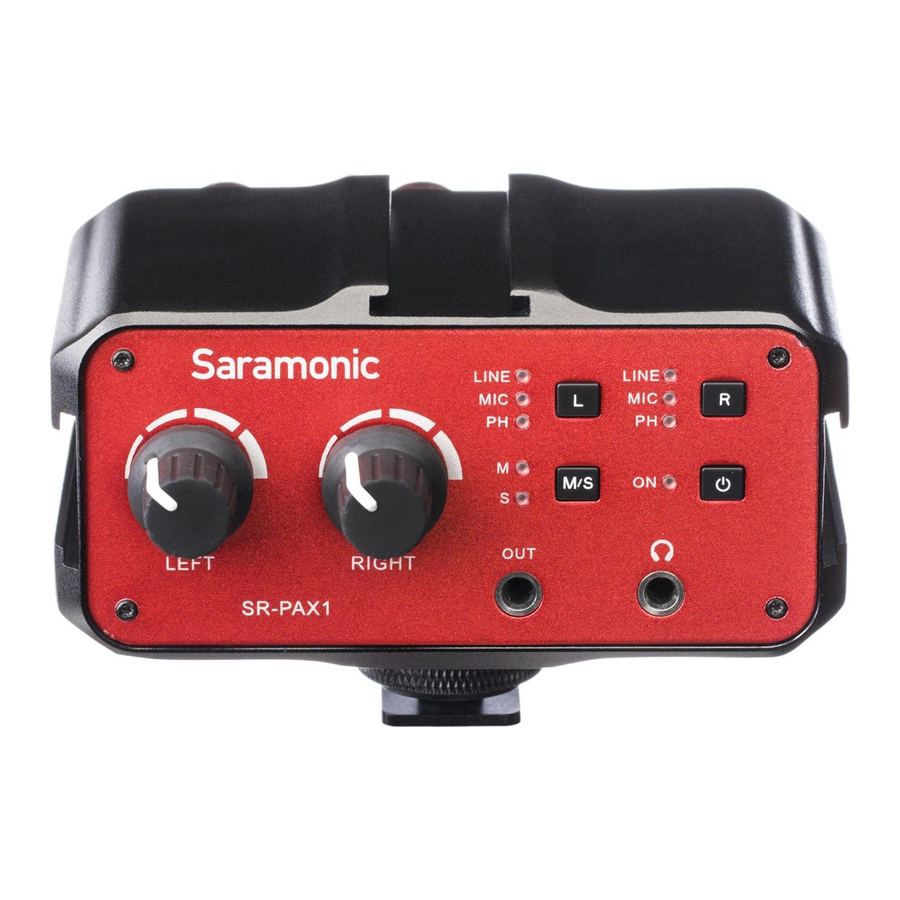

Saramonic SR-PAX1 je dvo-kanalni avdio mešalnik s fantomskim napajanjem, posebej zasnovan za brezzrcalne digitalne fotoaparate, DSLR fotoaparate in kamere z mikrofonskim priključkom. Je kompakten in lahek mešalnik, idealen za snemanje profesionalnega zvoka iz dveh virov in njihovo mešanje v vaš fotoaparat.
Z dvema nizoma vhodov SR-PAX1 sprejema signale iz široke palete virov mikrofonskega ali linijskega nivoja, kot so uravnoteženi XLR mikrofoni, brezžični mikrofoni, kitare ali kateri koli glasbeni instrumenti s 6,35 mm priključkom. 3,5 mm vhodi so idealni tudi za priključitev avdio naprav s 3,5 mm izhodom, kot sta pametni telefon ali MP3 predvajalnik. Vhodne nivoje vsakega kanala je mogoče enostavno nadzorovati z dvojnimi kontrolnimi gumbi. Priključek za slušalke vam omogoča spremljanje zvoka v realnem času. SR-PAX1 vam močno olajša delo pri snemanju.

Struktura izdelka

1. Prostor za baterijo
   Deluje na 9-voltno baterijo (ni priložena). Za daljši čas delovanja lahko uporabite litijevo baterijo.
2. Za mikrofon: dva uravnotežena XLR vhoda.
   Za kitaro: dva 1/4" (6,35 mm) mono standardna vhoda.
3. Levi in desni mono 1/8" (3,5 mm) mini-Jack vhoda.
4. Stereo 1/8" (3,5 mm) mini-Jack vhod.

5. Dvojni gumbi za nadzor ojačitve (Dual Trim Control Knobs)
   Prilagodite signal vsakega kanala na optimalne nivoje snemanja.
6. Gumb za nadzor levega kanala (Left Channel Control Button)
   Nadzorujte vhode levega kanala. Izberite LINE (linijski) ali MIC (mikrofon) ali fantomski nivo za levi kanal.
7. Gumb za nadzor desnega kanala (Right Channel Control Button)
   Nadzorujte vhode desnega kanala. Izberite LINE (linijski) ali MIC (mikrofon) ali fantomski nivo za desni kanal.
8. Gumb Mono/Stereo (M/S)
   Pri snemanju enega kanala uporabite nastavitev mono (M). Signal bo poslan na levi in desni kanal. Pri snemanju dveh kanalov uporabite nastavitev stereo (S). Nivo vsakega kanala je mogoče nadzorovati posamično.
9. Gumb za vklop (Power Button)
   Glavno stikalo za vklop za SR-PAX1.
10. Izhod (OUT)
    Stereo 1/8" (3,5 mm) izhodni priključek. Uporabite priloženo signalno prenosno linijo za pošiljanje avdio signala iz adapterja v vaš fotoaparat.
11. 3,5 mm izhod za slušalke za spremljanje
12. Gumb za zaklepanje (Lock Knob)
13. Standardna hladna nastavek (Standard Cold Shoe)
14. Tri integrirana mesta za montažo (Three Integrated Mounting Shoes)
    Pritrdite različne mikrofone ali druge dodatke.

15. 1/4" luknja z ženskim navojem (1/4" Female Screw hole)

Specifikacije

Navodila za nastavitev

1. Namestite baterijo.
   Dvignite in izvlecite predal iz prostora za baterijo.
   Vstavite 9V baterijo na svoje mesto in poravnajte + in - polariteto, kot je prikazano. Potisnite predal zaprt, dokler se ne zaskoči.
2. Namestite SR-PAX1 na nastavek za bliskavico vašega fotoaparata. Zavrtite v nasprotni smeri urinega kazalca, da zategnete mešalnik s fotoaparatom. Lahko pa mešalnik pritrdite na stojalo s pomočjo navoja za stojalo na dnu mešalnika.
3. Priključite priloženo signalno prenosno linijo iz izhodnega priključka (OUT) mešalnika na MIC (mikrofon) vhod fotoaparata. Če ima fotoaparat stikalo Mic/Line (mikrofon/linijski), ga preklopite na Mic (mikrofon).
4. Priključite mikrofone na XLR vhode ali 3,5 mm vhode ali druge avdio vire na 6,35 mm vhode.
5. Dolgo pritisnite gumb za vklop (power button), da vklopite SR-PAX1.
6. Nastavite gumbe LINE/MIC/PH.
   Pri uporabi samonapajalnih mikrofonov in brezžičnih sistemov nastavite na MIC (mikrofon).
   Pri uporabi kitare ali drugih avdio naprav nastavite na LINE (linijski).
   Pri uporabi mikrofonov, ki delujejo na fantomsko napajanje, nastavite na PH za fantomsko napajanje. 5 voltno fantomsko napajanje je na voljo za 3,5 mm mikrofonske priključke, 48 voltno fantomsko napajanje pa je na voljo za XLR priključke.
   OPOMBA: NE nastavljajte na PH pri snemanju z mikrofoni, ki ne delujejo na fantomsko napajanje, kot so brezžični sprejemniki, mešalne mize ali katera koli neuravnotežena naprava, ker lahko poškodujete mešalnik in avdio napravo.
7. Nastavite stikalo M/S glede na vaše potrebe. Glejte Struktura izdelka Gumb Mono/Stereo.
8. Nastavite gumbe za nadzor glasnosti na nizko, da preprečite, da bi preglasen zvok poškodoval vaš sluh. Priključite slušalke v priključek za slušalke (phone jack) za spremljanje zvoka.
9. Predlagamo, da naredite testno snemanje in predvajate zvok, da preverite, ali je sprejemljiv. Med testiranjem lahko prilagodljivo prilagodite gumbe, da dobite optimalne nivoje signala.

Seznam pakiranja

Ena glavna enota SR-PAX1
Ena signalna prenosna linija
Navodila za uporabo
Garancijski list
