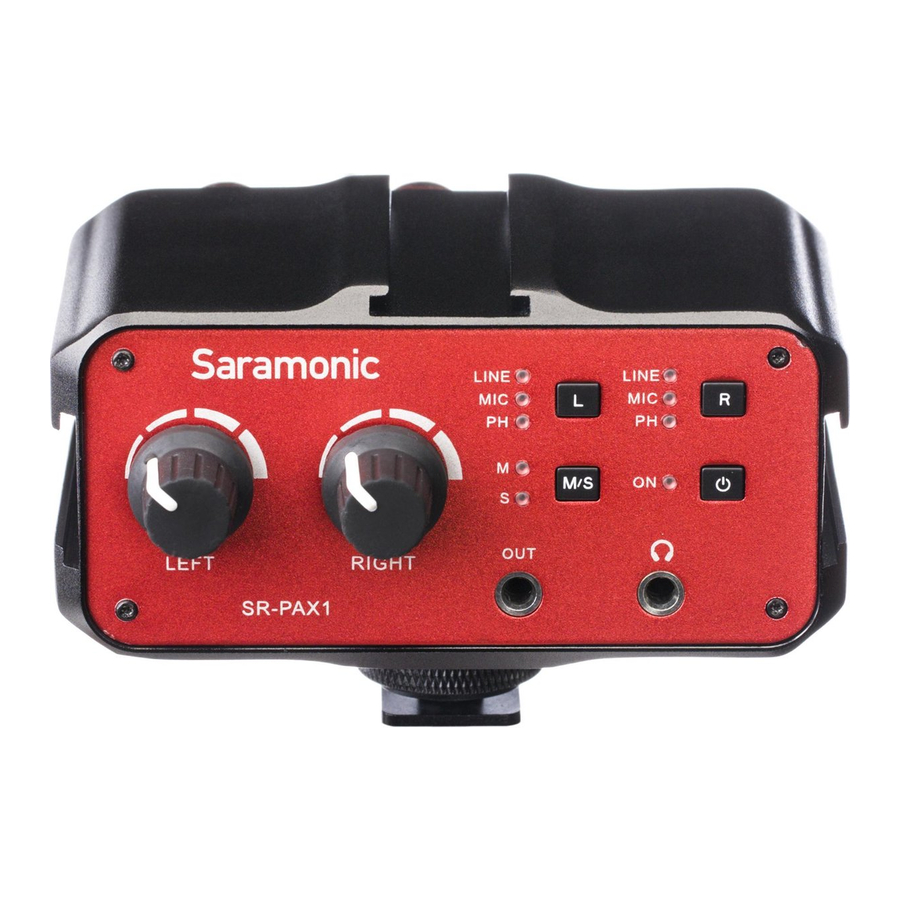

Saramonic SR-PAX1 - Dvo-kanalni audio mikser s fantomskim napajanjem - Upute za uporabu

Uvod u proizvod

SR-PAX1 je posebno dizajniran za digitalne fotoaparate bez zrcala, DSLR fotoaparate i kamkordere s priključkom za mikrofon. Idealan je za snimanje zvuka profesionalne kvalitete iz dva izvora i njihovo miješanje u vaš fotoaparat.

Općeniti uvod

Saramonic SR-PAX1 je dvo-kanalni audio mikser s fantomskim napajanjem, posebno dizajniran za digitalne fotoaparate bez zrcala, DSLR fotoaparate i kamkordere s priključkom za mikrofon. To je kompaktan i lagan mikser idealan za snimanje zvuka profesionalne kvalitete iz dva izvora i njihovo miješanje u vaš fotoaparat.
S dva seta ulaza, SR-PAX1 prihvaća signale iz širokog raspona izvora mikrofona ili linijske razine, kao što su balansirani XLR mikrofoni, bežični mikrofoni, gitare ili bilo koji glazbeni instrumenti s 6,35 mm konektorom. 3,5 mm ulazi su također idealni za spajanje audio uređaja s 3,5 mm izlazom, kao što su pametni telefoni ili MP3 playeri. Razine ulaza svakog kanala mogu se lako kontrolirati pomoću dvostrukih kontrolnih gumba. Priključak za slušalice omogućuje vam praćenje zvuka u stvarnom vremenu. SR-PAX1 vam olakšava rad na snimanju.

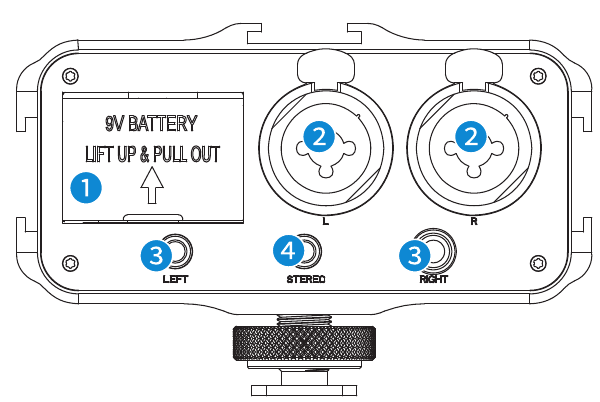

Struktura proizvoda

1. Odjeljak za bateriju
   Radi na 9-voltnoj bateriji (nije uključena). Za dulje vrijeme rada možete koristiti litijsku bateriju.
2. Za mikrofon: dva balansirana XLR ulaza.
   Za gitaru: dva 1/4" (6,35 mm) mono standardna ulaza.
3. Lijevi i desni mono 1/8" (3,5 mm) mini-Jack ulazi.
4. Stereo 1/8" (3,5 mm) mini-Jack ulaz.

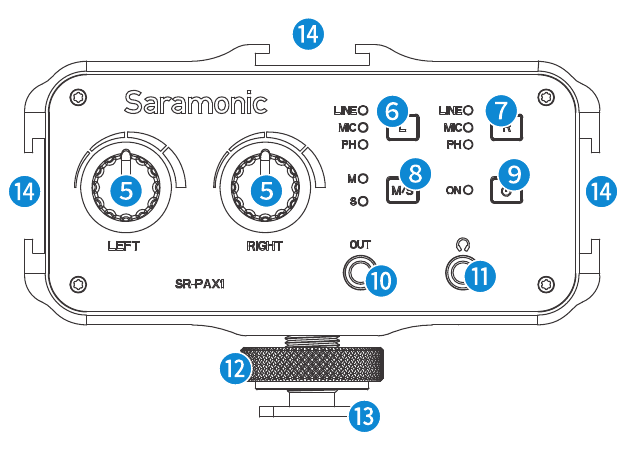

5. Dvostruki gumbi za kontrolu trima (Dual Trim Control Knobs)
   Podesite signal svakog kanala na optimalne razine snimanja.
6. Gumb za kontrolu lijevog kanala (Left Channel Control Button)
   Kontrolirajte ulaze lijevog kanala. Odaberite LINE ili MIC ili Phantom razinu za lijevi kanal.
7. Gumb za kontrolu desnog kanala (Right Channel Control Button)
   Kontrolirajte ulaze desnog kanala. Odaberite LINE ili MIC ili Phantom razinu za desni kanal.
8. Mono/Stereo gumb (M/S)
   Prilikom snimanja jednog kanala, koristite mono (M) postavku. Signal će biti poslan na lijevi i desni kanal. Prilikom snimanja dva kanala, koristite stereo (S) postavku. Razina svakog kanala može se kontrolirati pojedinačno.
9. Gumb za uključivanje (Power Button)
   Glavni prekidač za napajanje za SR-PAX1.
10. Izlaz (OUT)
    Stereo 1/8" (3,5 mm) izlazni priključak. Koristite priloženi kabel za prijenos signala za slanje audio signala s adaptera na vaš fotoaparat.
11. 3,5 mm izlaz za slušalice za praćenje (3.5mm Headphone Output for Monitoring)
12. Gumb za zaključavanje (Lock Knob)
13. Standardna hladna papučica (Standard Cold Shoe)
14. Tri integrirane montažne papučice (Three Integrated Mounting Shoes)
    Pričvrstite razne mikrofone ili druge dodatke.

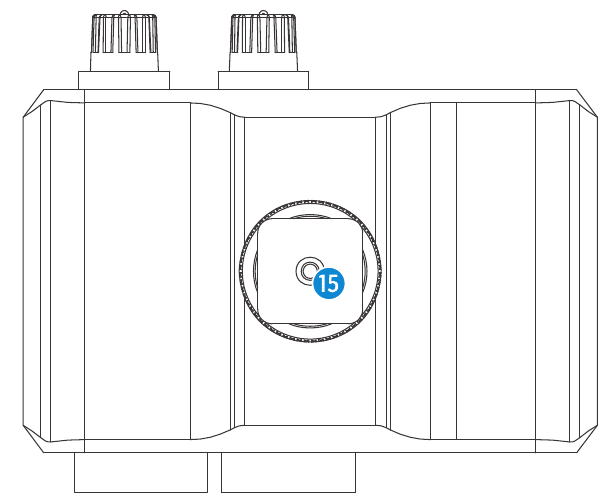

15. 1/4" ženski otvor za vijak (1/4" Female Screw hole)

Specifikacija

Vodič za postavljanje

1. Ugradite bateriju.
   Podignite i izvucite ladicu iz odjeljka za bateriju.
   Umetnite 9V bateriju na mjesto poravnavajući + i - polaritet kao što je prikazano. Gurnite ladicu zatvorenu dok ne klikne na mjesto.
2. Montirajte SR-PAX1 na vruću papučicu vašeg fotoaparata. Okrenite u smjeru suprotnom od kazaljke na satu kako biste zategnuli mikser s fotoaparatom. Ili montirajte mikser na stativ s utičnicom za stativ na dnu miksera.
3. Spojite priloženi kabel za prijenos signala s izlaznog priključka (OUT) miksera na MIC ulaz fotoaparata. Ako na fotoaparatu postoji prekidač Mic/Line, odaberite ga na Mic.
4. Spojite mikrofone na XLR ulaze ili 3,5 mm ulaze, ili druge audio izvore na 6,35 mm ulaze.
5. Dugo pritisnite gumb za uključivanje (power button) da biste uključili SR-PAX1.
6. Postavite gumbe LINE/MIC/PH.
   Kada koristite mikrofone s vlastitim napajanjem i bežične sustave, postavite na MIC za mikrofon.
   Kada koristite gitaru ili druge audio uređaje, postavite na LINE.
   Kada koristite mikrofone koji rade na fantomsko napajanje, postavite na PH za fantomsko napajanje. Fantomsko napajanje od 5 volti nudi se za 3,5 mm priključke za mikrofon, a fantomsko napajanje od 48 volti nudi se za XLR priključke.
   NAPOMENA: NEMOJTE postavljati na PH prilikom snimanja s mikrofonima koji ne rade na fantomsko napajanje, kao što su bežični prijemnici, miksete ili bilo koji neuravnoteženi uređaj, jer to može oštetiti i mikser i audio uređaj.
7. Postavite M/S prekidač prema vašim potrebama. Pogledajte Strukturu proizvoda Mono/Stereo gumb (Mono/Stereo Button).
8. Postavite gumbe za kontrolu glasnoće na nisko kako biste izbjegli preglasni zvuk koji može oštetiti vaš sluh. Uključite slušalice u priključak za slušalice (phone jack) za praćenje zvuka.
9. Predlažemo da napravite probno snimanje i reproducirate zvuk da biste vidjeli je li prihvatljiv. Tijekom testiranja možete fleksibilno podešavati gumbe kako biste dobili optimalne razine signala.

Popis pakiranja

Jedna glavna jedinica SR-PAX1
Jedan kabel za prijenos signala
Korisnički priručnik
Jamstveni list
