Tuotteen esittely

SR-PAX1 on suunniteltu erityisesti peilittömille digitaalikameroille, DSLR-kameroille ja videokameroille, joissa on mikrofoniliitäntä. Se on ihanteellinen ammattimaisen äänen tallentamiseen kahdesta lähteestä ja niiden miksaamiseen kameraan.

Yleiset esittelyt

Saramonic SR-PAX1 on kaksikanavainen audiomikseri fantomiteholla, joka on suunniteltu erityisesti peilittömille digitaalikameroille, DSLR-kameroille ja videokameroille, joissa on mikrofoniliitäntä. Se on kompakti ja kevyt mikseri, joka on ihanteellinen ammattimaisen äänen tallentamiseen kahdesta lähteestä ja niiden miksaamiseen kameraan.
Kahden tuloliitännän ansiosta SR-PAX1 hyväksyy signaaleja monista eri mikrofonilähteistä tai linjatason lähteistä, kuten balansoituja XLR-mikrofoneja, langattomia mikrofoneja, kitaroita tai mitä tahansa soittimia, joissa on 6,35 mm:n liitin. 3,5 mm:n tuloliitännät ovat myös ihanteellisia äänilaitteiden liittämiseen, joissa on 3,5 mm:n lähtö, kuten älypuhelin tai MP3-soitin. Kummankin kanavan tulotasoja voidaan helposti säätää kahdella säätönupilla. Kuulokeliitäntä mahdollistaa äänen reaaliaikaisen valvonnan. SR-PAX1 tekee äänitystyöstäsi paljon helpompaa.

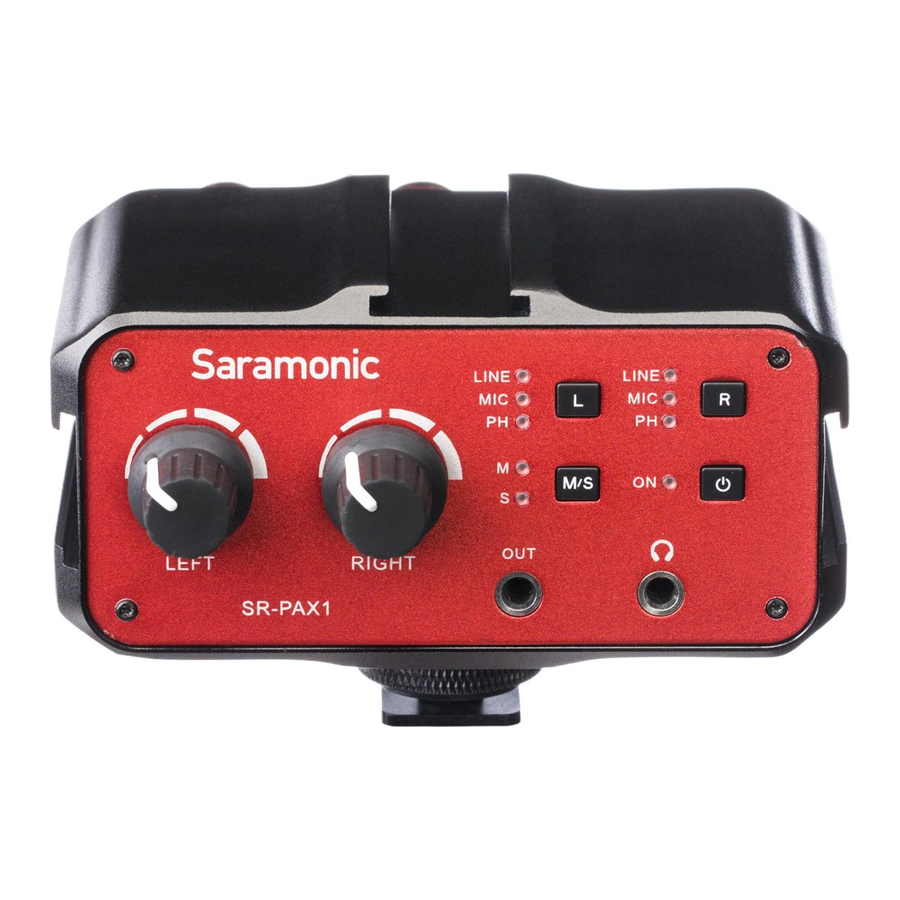

Tuotteen rakenne

Paristokotelo
Toimii 9 voltin paristolla (ei sisälly toimitukseen). Voit käyttää litiumparistoa pidemmän käyttöajan saavuttamiseksi.
Mikrofonille: kaksi balansoituja XLR-tuloa.
Kitaralle: kaksi 1/4" (6,35 mm) mono standardituloa.
Vasen ja oikea mono 1/8" (3,5 mm) mini-Jack-tulot.
Stereo 1/8" (3,5 mm) mini-Jack-tulo.

Kaksi säätönuppia (Dual Trim Control Knobs)
Säädä kunkin kanavan signaali optimaaliselle tallennustasolle.
Vasemman kanavan ohjauspainike (Left Channel Control Button)
Ohjaa vasemman kanavan tuloja. Valitse LINE (linja) tai MIC (mikrofoni) tai Phantom-taso vasemmalle kanavalle.
Oikean kanavan ohjauspainike (Right Channel Control Button)
Ohjaa oikean kanavan tuloja. Valitse LINE (linja) tai MIC (mikrofoni) tai Phantom-taso oikealle kanavalle.
Mono/Stereo-painike (M/S)
Kun tallennat yhtä kanavaa, käytä mono(M)-asetusta. Signaali lähetetään sekä vasemmalle että oikealle kanavalle. Kun tallennat kahta kanavaa, käytä stereo(S)-asetusta. Kunkin kanavan tasoa voidaan säätää erikseen.
Virtapainike (Power Button)
SR-PAX1:n päävirtakytkin.
Lähtö (OUT)
Stereo 1/8" (3,5 mm) lähtöliitäntä. Käytä mukana toimitettua signaalinsiirtolinjaa äänisignaalin lähettämiseen sovittimesta kameraan.
3,5 mm:n kuulokeliitäntä valvontaa varten
Lukitusnuppi (Lock Knob)
Vakio salamakenkä (Standard Cold Shoe)
Kolme integroitua kiinnityskenkää (Three Integrated Mounting Shoes)
Kiinnitä erilaisia mikrofoneja tai muita lisävarusteita.

1/4" naaraskierre (1/4" Female Screw hole)

Tekniset tiedot

Tulo (Input)	XLR & 6.3mm liittimet x2 1 /8" (3,5 mm) liittimet x3
Lähtö (Output)	1/8" (3,5 mm) liittimet x1
Puhelin (Phone)	1/8" (3,5 mm) liittimet x1
Taajuusvaste (Frequency Response)	20 Hz - 20 Khz, +/-1 dB
THD	Alle 0,01 % @ 1 kHz, -30 dBu tulo
SNR	74dBu @ 1 kHz, -30 dBu tulo
L & R vahvistus (L & R Gain)	LINE (linja): -30dBu MIC (mikrofoni): 0dBu MIC/PH: 0dBu
Fantomiteho (Phantom Power)	XLR-liittimille: 48 V virtalähteet 1/8" (3,5 mm) liittimille: 5 V virtalähteet
Virran merkkivalo (Power Indicator)	Virta päällä: LED-merkkivalo sinisenä Akku vähissä: LED-merkkivalo punaisena
Virran tarve (Power Requirements)	9 V:n alkaliparisto tai litiumparisto (ei sisälly toimitukseen)
Paino (Weight)	357g
Mitat (Dimensions)	(P×L×K) 101,2 mm × 85,0 mm × 65,5 mm

Asennusopas

Asenna paristo.
Nosta ja vedä laatikko ulos paristokotelosta.
Aseta 9 V:n paristo paikalleen kohdistaen + ja - napaisuuden kuvan mukaisesti. Liu'uta laatikko kiinni, kunnes se napsahtaa paikalleen.
Asenna SR-PAX1 kamerasi salamakenkään. Pyöritä vastapäivään kiristääksesi mikserin kameraan. Tai asenna mikseri jalustaan mikserin pohjassa olevan jalustakierteen avulla.
Liitä mukana toimitettu signaalinsiirtolinja mikserin lähtöliitännästä (OUT) kameran MIC-tuloon. Jos kamerassa on Mic/Line-kytkin, valitse Mic (mikrofoni).
Liitä mikrofonit XLR-tuloihin tai 3,5 mm:n tuloihin tai muut äänilähteet 6,35 mm:n tuloihin.
Kytke SR-PAX1 päälle painamalla virtapainiketta pitkään.
Aseta LINE/MIC/PH-painikkeet.
Kun käytät itsesyöttöisiä mikrofoneja ja langattomia järjestelmiä, aseta MIC (mikrofoni) -tilaan.
Kun käytät kitaraa tai muita äänilaitteita, aseta LINE (linja) -tilaan.
Kun käytät fantomiteholla toimivia mikrofoneja, aseta PH-tilaan fantomitehoa varten. 3,5 mm:n mikrofoniliittimille tarjotaan 5 voltin fantomiteho ja XLR-liittimille 48 voltin fantomiteho.
HUOMAUTUS: ÄLÄ aseta PH-tilaan, kun tallennat mikrofoneilla, jotka eivät toimi fantomiteholla, kuten langattomat vastaanottimet, miksauspöydät tai mitkään balansoimattomat laitteet, koska se voi vahingoittaa sekä mikseriä että äänilaitetta.
Aseta M/S-kytkin tarpeidesi mukaan. Katso Tuotteen rakenne Mono/Stereo-painike.
Aseta äänenvoimakkuuden säätönupit alhaiselle tasolle, jotta liian kova ääni ei vahingoita kuuloasi. Liitä kuulokkeet puhelinliitäntään äänen tarkkailemiseksi.
Suosittelemme, että teet testitallennuksen ja toistat äänen nähdäksesi, onko se hyväksyttävä. Testauksen aikana voit säätää nuppeja joustavasti saadaksesi optimaaliset signaalitasot.
