Saramonic SR-PAX1 - Двухканальный аудиомикшер с фантомным питанием - Руководство пользователя

Введение в продукт

SR-PAX1 специально разработан для беззеркальных цифровых камер, зеркальных камер и видеокамер с микрофонным разъемом. Он идеально подходит для записи звука профессионального качества из двух источников и микширования его в вашей камере.

Общие сведения

Saramonic SR-PAX1 — это двухканальный аудиомикшер с фантомным питанием, специально разработанный для беззеркальных цифровых камер, зеркальных камер и видеокамер с микрофонным разъемом. Это компактный и легкий микшер, идеально подходящий для записи звука профессионального качества из двух источников и микширования его в вашей камере.
Благодаря двум наборам входов SR-PAX1 принимает сигналы от широкого спектра источников микрофонного или линейного уровня, таких как балансные XLR-микрофоны, беспроводные микрофоны, гитары или любые музыкальные инструменты с разъемом 6,35 мм. Входы 3,5 мм также идеально подходят для подключения аудиоустройств с выходом 3,5 мм, таких как смартфон или MP3-плеер. Уровни входного сигнала каждого канала можно легко регулировать с помощью двойных ручек управления. Разъем для наушников позволяет контролировать звук в режиме реального времени. SR-PAX1 значительно упрощает работу по записи.

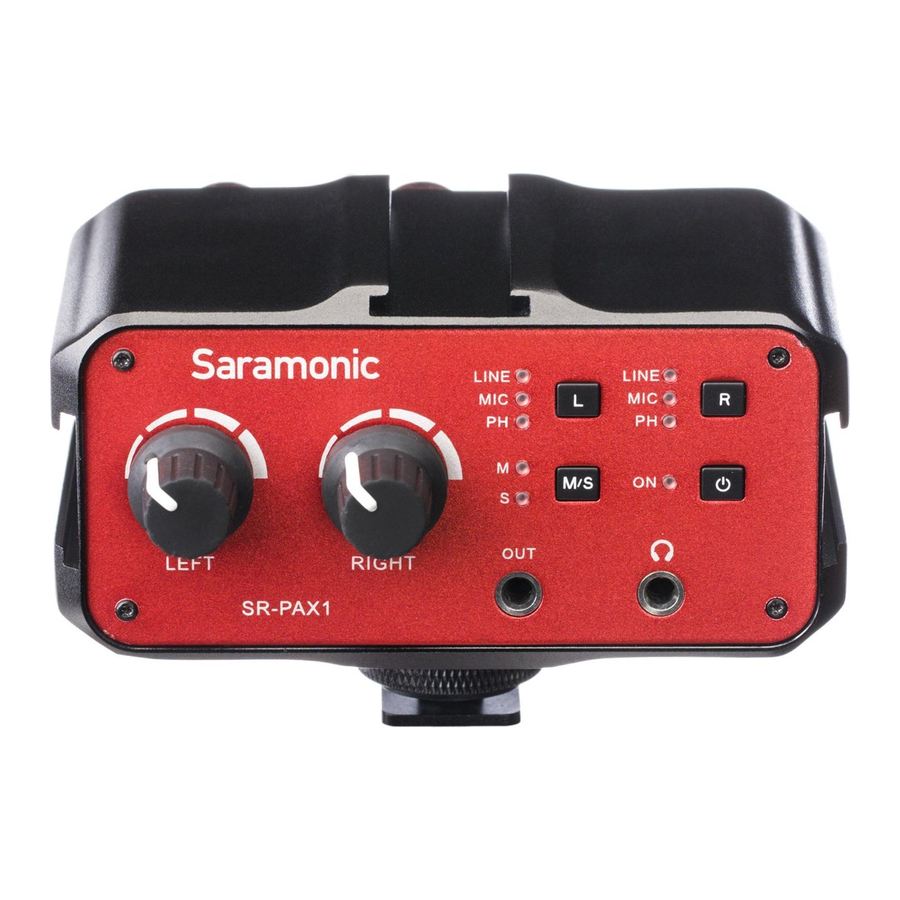

Структура продукта

1. Батарейный отсек
   Работает от 9-вольтовой батареи (не входит в комплект). Для увеличения времени работы можно использовать литиевую батарею.
2. Для микрофона: два балансных XLR-входа.
   Для гитары: два монофонических стандартных входа 1/4" (6,35 мм).
3. Левый и правый монофонические входы mini-Jack 1/8" (3,5 мм).
4. Стереофонический вход mini-Jack 1/8" (3,5 мм).

5. Двойные ручки регулировки уровня
   Отрегулируйте сигнал каждого канала до оптимального уровня записи.
6. Кнопка управления левым каналом
   Управляйте входами левого канала. Выберите LINE (линейный), MIC (микрофон) или Phantom (фантомный) уровень для левого канала.
7. Кнопка управления правым каналом
   Управляйте входами правого канала. Выберите LINE (линейный), MIC (микрофон) или Phantom (фантомный) уровень для правого канала.
8. Кнопка Mono/Stereo (M/S) (Моно/Стерео)
   При записи одного канала используйте настройку mono(M) (моно). Сигнал будет отправлен на левый и правый каналы. При записи двух каналов используйте настройку stereo(S) (стерео). Уровень каждого канала можно регулировать индивидуально.
9. Кнопка питания
   Главный выключатель питания для SR-PAX1.
10. Выход (OUT)
    Стереофонический выходной разъем 1/8" (3,5 мм). Используйте прилагаемую линию передачи сигнала для отправки аудиосигнала от адаптера к камере.
11. Выход для наушников 3,5 мм для мониторинга
12. Стопорная ручка
13. Стандартный "холодный башмак"
14. Три встроенных монтажных разъема
    Прикрепите различные микрофоны или другие аксессуары.

15. Отверстие с внутренней резьбой 1/4"

Спецификация

Руководство по настройке

1. Установите батарею.
   Поднимите и выдвиньте ящик из батарейного отсека.
   Вставьте 9-вольтовую батарею на место, совместив полярность + и - как показано на рисунке. Закройте ящик до щелчка.
2. Установите SR-PAX1 на "горячий башмак" камеры. Вращайте против часовой стрелки, чтобы затянуть микшер на камере. Или установите микшер на штатив с помощью штативного гнезда на нижней стороне микшера.
3. Подключите прилагаемую линию передачи сигнала от выходного разъема (OUT) микшера к микрофонному входу камеры. Если на камере есть переключатель Mic/Line (Микрофон/Линия), установите его в положение Mic (Микрофон).
4. Подключите микрофоны к входам XLR или входам 3,5 мм или другие источники звука к входам 6,35 мм.
5. Длительно нажмите кнопку питания, чтобы включить SR-PAX1.
6. Установите кнопки LINE/MIC/PH (Линия/Микрофон/Фантом).
   При использовании микрофонов с автономным питанием и беспроводных систем установите значение MIC (Микрофон) для микрофона.
   При использовании гитары или других аудиоустройств установите значение LINE (Линия).
   При использовании микрофонов, работающих от фантомного питания, установите значение PH (Фантом) для фантомного питания. Фантомное питание 5 В предлагается для микрофонных разъемов 3,5 мм, а фантомное питание 48 В предлагается для разъемов XLR.
   ПРИМЕЧАНИЕ: НЕ устанавливайте значение PH (Фантом) при записи с микрофонами, которые не работают от фантомного питания, такими как беспроводные приемники, микшерные пульты или любые несимметричные устройства, так как это может повредить как микшер, так и аудиоустройство.
7. Установите переключатель M/S (Моно/Стерео) в соответствии с вашими потребностями. См. Структура продукта Кнопка Mono/Stereo (Моно/Стерео).
8. Установите ручки регулировки громкости на низкий уровень, чтобы избежать чрезмерно громкого звука, который может повредить ваш слух. Подключите наушники к разъему для мониторинга звука.
9. Мы рекомендуем вам сделать тестовую запись и воспроизвести звук, чтобы убедиться, что он приемлем. Во время тестирования вы можете гибко регулировать ручки, чтобы получить оптимальные уровни сигнала.

Упаковочный лист

Один основной блок SR-PAX1
Одна линия передачи сигнала
Руководство пользователя
Гарантийный талон
