Saramonic SR-PAX1 - Фантомдық қуаты бар екі арналы аудио микшерінің нұсқаулығы

Өніммен таныстыру

SR-PAX1 микрофон ұясы бар айнасыз сандық камера, DSLR камерасы және бейнекамера үшін арнайы жасалған. Ол екі көзден кәсіби сападағы аудио жазу және оларды камераңызға араластыру үшін өте қолайлы.

Жалпы таныстырулар

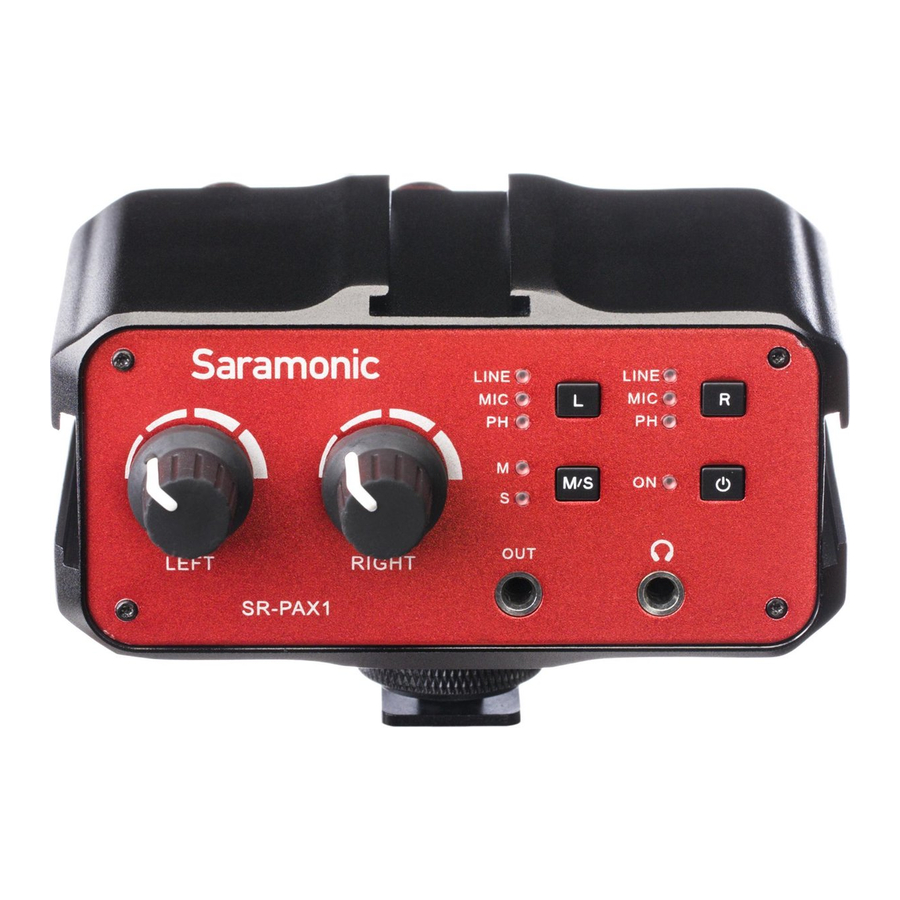

Saramonic SR-PAX1 — микрофон ұясы бар айнасыз сандық камера, DSLR камерасы және бейнекамера үшін арнайы жасалған фантомдық қуаты бар екі арналы аудио микшер. Бұл екі көзден кәсіби сападағы аудио жазу және оларды камераңызға араластыру үшін өте қолайлы ықшам және жеңіл микшер.
Екі кіріс жинағымен SR-PAX1 теңдестірілген XLR микрофондары, сымсыз микрофондар, гитаралар немесе 6,35 мм қосқышы бар кез келген музыкалық аспаптар сияқты микрофон немесе желі деңгейіндегі әртүрлі көздерден сигналдарды қабылдайды. 3,5 мм кірістері смартфон немесе MP3 ойнатқыш сияқты 3,5 мм шығысы бар аудио құрылғыларды қосу үшін де өте қолайлы. Әрбір арнаның кіріс деңгейлерін қос басқару тұтқалары арқылы оңай басқаруға болады. Телефон ұясы аудионы нақты уақытта бақылауға мүмкіндік береді. SR-PAX1 жазу жұмысыңызды әлдеқайда жеңілдетеді.

Өнім құрылымы

1. Батарея бөлімі
   9 вольтты батареямен жұмыс істейді (жинаққа кірмейді). Ұзағырақ жұмыс істеу үшін литий типті батареяны пайдалануға болады.
2. Микрофон үшін: екі теңдестірілген XLR кірісі.
   Гитара үшін: екі 1/4" (6,35 мм) моно стандартты кірісі.
3. Сол және оң жақ моно 1/8" (3,5 мм) шағын-Jack кірістері.
4. Стерео 1/8" (3,5 мм) шағын-Jack кірісі.

5. Қос реттеуді басқару тұтқалары
   Әрбір арнаның сигналын оңтайлы жазу деңгейіне реттеңіз.
6. Сол жақ арнаны басқару түймесі
   Сол жақ арнаның кірістерін басқарыңыз. Сол жақ арна үшін LINE немесе MIC немесе Phantom деңгейін таңдаңыз.
7. Оң жақ арнаны басқару түймесі
   Оң жақ арнаның кірістерін басқарыңыз. Оң жақ арна үшін LINE немесе MIC немесе Phantom деңгейін таңдаңыз.
8. Моно/Стерео түймесі (M/S)
   Бір арнаны жазған кезде моно(M) параметрін пайдаланыңыз. Сигнал сол және оң жақ арналарға жіберіледі. Екі арнаны жазған кезде стерео(S) параметрін пайдаланыңыз. Әрбір арнаның деңгейін жеке басқаруға болады.
9. Қуат түймесі
   SR-PAX1 үшін негізгі қуат қосқышы.
10. Шығыс (OUT)
    Стерео 1/8" (3,5 мм) шығыс ұясы. Аудио сигналын адаптерден камераңызға жіберу үшін жинақтағы сигналды беру желісін пайдаланыңыз.
11. Бақылау үшін 3,5 мм құлаққап шығысы
12. Құлыптау тұтқасы
13. Стандартты суық аяқ киім
14. Үш біріктірілген бекіту аяқ киімі
    Әртүрлі микрофондарды немесе басқа керек-жарақтарды бекітіңіз.

15. 1/4" Әйел бұрандалы тесік

Техникалық сипаттама

Орнату нұсқаулығы

1. Батареяны орнатыңыз.
   Батарея бөлімінен тартпаны көтеріп, шығарыңыз.
   9 В батареяны + және - полярлығын көрсетілгендей туралап орнына салыңыз. Тартпаны орнына түскенше жабыңыз.
2. SR-PAX1 құрылғысын камераңыздың ыстық аяқ киіміне орнатыңыз. Микшерді камерамен бекіту үшін сағат тіліне қарсы бұраңыз. Немесе микшерді микшердің төменгі жағындағы штатив ұясы арқылы штативке орнатыңыз.
3. Жеткізілген сигналды беру желісін микшердің шығыс ұясынан (OUT) камераның MIC кірісіне қосыңыз. Камерада Mic/Line қосқышы болса, оны Mic күйіне қойыңыз.
4. Микрофондарды XLR кірістеріне немесе 3,5 мм кірістеріне немесе басқа аудио көздерін 6,35 мм кірістеріне қосыңыз.
5. SR-PAX1 құрылғысын қосу үшін қуат түймесін ұзақ басыңыз.
6. LINE/MIC/PH түймелерін орнатыңыз.
   Өздігінен қуатталатын микрофондар мен сымсыз жүйелерді пайдаланған кезде микрофон үшін MIC күйіне қойыңыз.
   Гитараны немесе басқа аудио құрылғыларды пайдаланған кезде LINE күйіне қойыңыз.
   Фантомдық қуатпен жұмыс істейтін микрофондарды пайдаланған кезде фантомдық қуат үшін PH күйіне қойыңыз. 3,5 мм микрофон ұялары үшін 5 вольтты фантомдық қуат және XLR ұялары үшін 48 вольтты фантомдық қуат ұсынылады.
   ЕСКЕРТПЕ: Сымсыз қабылдағыштар, араластыру тақталары немесе кез келген теңгерімсіз құрылғы сияқты фантомдық қуатпен жұмыс істемейтін микрофондармен жазу кезінде PH күйіне ҚОЙМАҢЫЗ, себебі ол микшерге де, аудио құрылғыға да зақым келтіруі мүмкін.
7. M/S қосқышын қажеттіліктеріңізге сәйкес орнатыңыз. Өнім құрылымын қараңыз Моно/Стерео түймесі.
8. Дыбысты қатты шығарып, есту қабілетіңізге зақым келтірмеу үшін дыбыс деңгейін басқару тұтқаларын төмен күйге қойыңыз. Дыбысты бақылау үшін құлаққапты телефон ұясына қосыңыз.
9. Қабылдауға болатындығын көру үшін сынақ жазбасын жасап, аудионы ойнатуды ұсынамыз. Сынақ кезінде оңтайлы сигнал деңгейлерін алу үшін тұтқаларды икемді түрде реттеуге болады.

Қаптама тізімі

Бір SR-PAX1 негізгі блогы
Бір сигналды беру желісі
Пайдаланушы нұсқаулығы
Кепілдік талоны
