Pioneer DEQ-S1000A - universaalne heliprotsessori kasutusjuhend

Enne alustamist

Täname, et ostsite selle PIONEERi toote
Korrektse kasutamise tagamiseks lugege enne selle toote kasutamist see juhend läbi. Eriti oluline on, et loeksite ja järgiksite selles juhendis toodud HOIATUSI ja ETTEVAATUSABINÕUSID. Hoidke juhend kindlas ja ligipääsetavas kohas edaspidiseks kasutamiseks.

Teave kasutajatele vanade seadmete ja kasutatud patareide kogumise ja kõrvaldamise kohta

(Seadme sümbol)

(Patareide sümbolite näited)

Need sümbolid toodetel, pakenditel ja/või kaasasolevatel dokumentidel tähendavad, et kasutatud elektrilisi ja elektroonilisi tooteid ning patareisid ei tohi segada tavaliste olmejäätmetega.
Vanade toodete ja kasutatud patareide nõuetekohaseks töötlemiseks, taaskasutamiseks ja ringlussevõtuks viige need vastavatesse kogumispunktidesse vastavalt teie riigi seadusandlusele.
Nende toodete ja patareide õige kõrvaldamisega aitate säästa väärtuslikke ressursse ja vältida võimalikke negatiivseid mõjusid inimeste tervisele ja keskkonnale, mis võivad tekkida ebaõige jäätmekäitluse tagajärjel.
Lisateabe saamiseks vanade toodete ja patareide kogumise ja ringlussevõtu kohta võtke ühendust oma kohaliku omavalitsuse, jäätmekäitlusteenuse või müügikohaga, kust te need esemed ostsite.
Need sümbolid kehtivad ainult Euroopa Liidus.

Euroopa Liidust väljaspool asuvate riikide puhul:
Kui soovite need esemed ära visata, võtke ühendust oma kohalike ametiasutuste või edasimüüjaga ja küsige õiget kõrvaldamisviisi.

• Seda toodet hinnatakse mõõduka ja troopilise kliima tingimustes vastavalt heli-, video- ja sarnaste elektroonikaseadmete ohutusnõuetele IEC 60065.

Ühendused

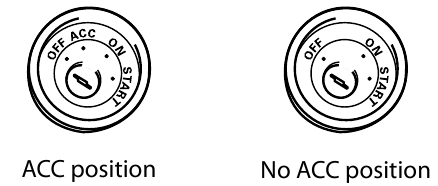

• Kui paigaldate seda seadet sõidukisse, mille süütelukus puudub ACC (lisaseadme) asend, võib punase kaabli ühendamata jätmine süütevõtme töö tuvastavale klemmile põhjustada aku tühjenemise.

• Kasutage seda seadet ainult 12-voldise aku ja negatiivse maandusega. Selle eiramine võib põhjustada tulekahju või rikke.
• Lühise, ülekuumenemise või rikke vältimiseks järgige kindlasti alltoodud juhiseid.
  • Enne paigaldamist ühendage aku negatiivne klemm lahti.
  • Kinnitage juhtmed kaabliklambrite või kleeplindiga. Mähkige kleeplint ümber juhtmete, mis puutuvad kokku metallosadega, et juhtmeid kaitsta.
  • Asetage kõik kaablid eemale liikuvatest osadest, nagu käigukang ja istmerööpad.
  • Asetage kõik kaablid eemale kuumadest kohtadest, näiteks küttekeha väljalaskeava lähedalt.
  • Ärge ühendage kollast kaablit akuga, viies selle läbi mootoriruumi ava.
  • Katke kõik lahtiühendatud kaabliühendused isoleerlindiga.
  • Kasutage ettenähtud nimiväärtusega kaitset.
  • Ärge kunagi ühendage kõlari negatiivset kaablit otse maandusega.
  • Ärge kunagi ühendage mitme kõlari negatiivseid kaableid kokku.
• Graafiline sümbol , mis on tootele paigutatud, tähendab alalisvoolu.
• Kontrollige toiteallika ja kõlarite ühendusi, kui selle seadme kaitse läbi põleb. Tehke kindlaks ja kõrvaldage põhjus ning seejärel asendage kaitse identse ekvivalendiga.
• Paigaldage see seade alati tasasele pinnale. Ärge paigaldage seda seadet pinnale, mis ei ole tasane, või pinnale, millel on väljaulatuv osa. See võib põhjustada rikke.
• Seda seadet paigaldades ärge laske osadel, nagu näiteks lisakruvid, selle seadme ja auto vahele kinni jääda. See võib põhjustada rikke.
• Ärge laske sellel seadmel vedelikega kokku puutuda. See võib põhjustada elektrilöögi. Samuti võivad vedelikega kokkupuutel tekkida selle seadme kahjustused, suits ja ülekuumenemine.
  Võimendi ja sellega ühendatud kõlarite pinnad võivad samuti kuumeneda ja põhjustada väiksemaid põletusi.
• Ärge proovige seda seadet lahti võtta ega muuta. See võib põhjustada tulekahju, elektrilöögi või muu rikke.

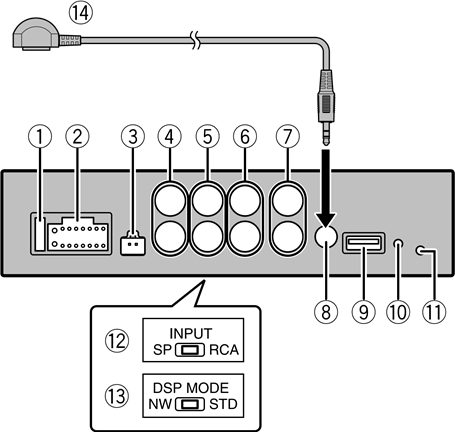

See seade

See seade pakub mitmesuguseid heliefekte nutitelefoni abil intuitiivse toimimise kaudu.

1. KAITSE 10A
2. Toitejuhtme sisend
3. Seisupiduri juhtme sisend
4. Subwoofri väljund
5. Tagumine väljund/keskmise sageduse väljund
6. Eesmine väljund/kõrge sageduse väljund
7. RCA sisend
8. Kaugjuhtimispuldi anduri sisend
9. USB port
10. Lähtestusnupp
11. Toiteindikaator
12. INPUT (SISEND) valikulüliti
13. DSP MODE (DSP REŽIIM) valikulüliti
14. Kaugjuhtimispuldi andur

Kaugjuhtimispuldi ettevalmistamine

Eemaldage enne kasutamist isolatsioonileht.

Kuidas patareid vahetada
Sisestage patarei, kusjuures pluss (+) ja miinus (–) poolused on õigesti suunatud.

• Ärge neelake patareid alla, keemilise põletuse oht.
  (Kaugjuhtimispult, mis on kaasas) See toode sisaldab mündi/nööppatareid. Kui mündi/nööppatarei alla neelatakse, võib see põhjustada tõsiseid sisemisi põletusi vaid 2 tunniga ja võib lõppeda surmaga. Hoidke uued ja kasutatud patareid lastele kättesaamatus kohas.
  Kui patareipesa ei sulgu kindlalt, lõpetage toote kasutamine ja hoidke seda lastele kättesaamatus kohas.
  Kui arvate, et patareid on alla neelatud või keha mis tahes ossa pandud, pöörduge viivitamatult arsti poole.
• Patareisid (akut või paigaldatud patareisid) ei tohi kokku puutuda liigse kuumusega, nagu päikesepaiste, tuli vms.

• Patarei vale asendamise korral on plahvatusoht. Asendage ainult sama või samaväärse tüübiga.
• Kasutatud patareide kõrvaldamisel järgige oma riigis/piirkonnas kehtivaid valitsuse määrusi või keskkonnaasutuse eeskirju.

Iga kaugjuhtimispuldi nupu nimi

1. VOLUME – (HELI –)
2. VOLUME + (HELI +)
3. MUTE (VAIGISTA)
4. SRC (source) (ALLIKAS)
5. Left (Vasak)
   Vajutage, et valida eelmine lugu/laul.
6. Right (Parem)
   Vajutage, et valida järgmine lugu/laul.
7. PLAY/PAUSE (MÄNGI/PAUS)
8. A
   Vajutage ja hoidke all, et muuta ühendusrežiimi (iPhone® / nutitelefoni (Android) AOA ühenduse jaoks).
9. B
   Vajutage ja hoidke all, et muuta ühendusrežiimi (nutitelefoni (Android) OTG ühenduse jaoks).

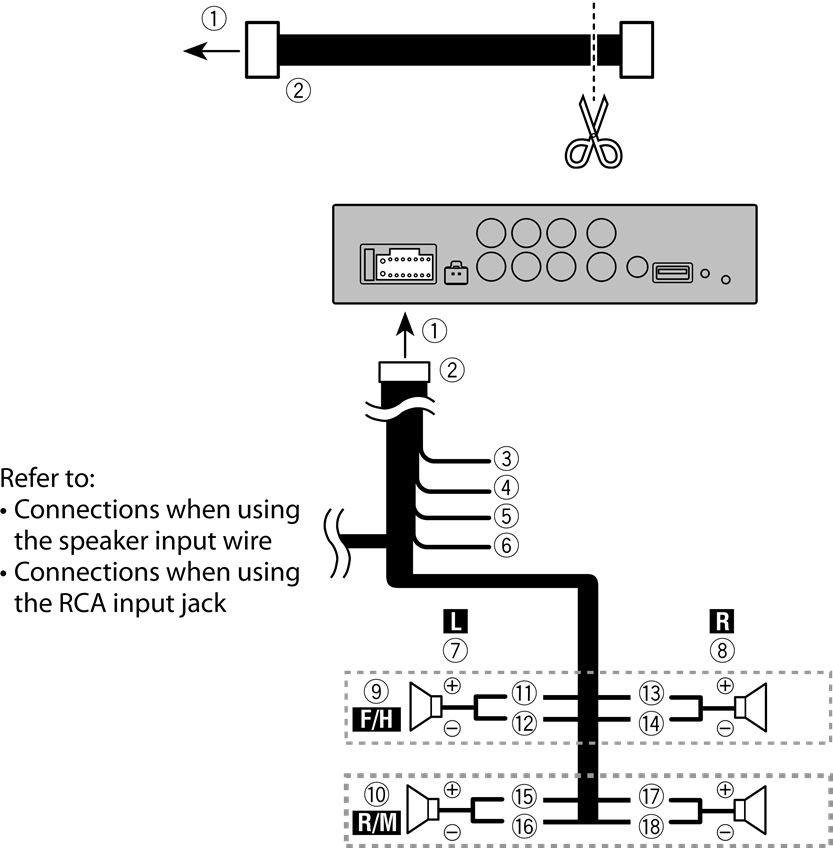

Toitejuhtme ja kõlari ühendamine

Lõigake kaasasolev toitejuhe läbi ja seejärel ühendage see sõidukiga.
Juhtmekomplekt (müüakse eraldi) on saadaval ka juhtme ühendamiseks.

1. Toitejuhtme sisendisse
2. Toitejuhe
3. Yellow (Kollane)
   Klemmi külge, mis on varustatud toitega, olenemata süütelüliti asendist
4. Red (Punane)
   Süütevõtmega juhitava elektrilise klemmi külge (12 V DC) ON/OFF (SEES/VÄLJAS)
5. Blue/white (Sinine/valge)
   Ühendage võimendi süsteemi juhtterminaliga (max. 300 mA 12 V DC).
6. Black (ground) (Must (maandus))
   Sõiduki (metallist) kere külge
7. Left (Vasak)
8. Right (Parem)
9. Front speaker (STD) (Eesmine kõlar (STD)) või high range speaker (NW) (kõrge sagedusega kõlar (NW))
10. Rear speaker (STD) (Tagumine kõlar (STD)) või middle range speaker (NW) (keskmise sagedusega kõlar (NW))
11. White (Valge)
12. White/black (Valge/must)
13. Gray (Hall)
14. Gray/black (Hall/must)
15. Green (Roheline)
16. Green/black (Roheline/must)
17. Violet (Violetne)
18. Violet/black (Violetne/must)

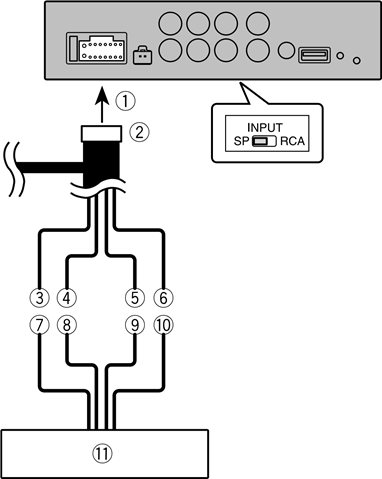

Ühendused kõlari sisendjuhtme kasutamisel

Ühendage auto stereokõlari väljundjuhtmed selle seadmega toitejuhtme abil. Lükake INPUT (SISEND) valikulüliti asendisse SP.

1. Toitejuhtme sisendisse
2. Toitejuhe
3. Orange (Oranž)
4. Orange/black (Oranž/must)
5. Brown (Pruun)
6. Brown/black (Pruun/must)
7. Left + (Vasak +)
8. Left − (Vasak −)
9. Right + (Parem +)
10. Right − (Parem −)
11. Car stereo / navigation system (Auto stereo / navigatsioonisüsteem)

Märkus:

• Sisendsignaal Car stereo / navigation system (Auto stereo / navigatsioonisüsteem) on 2 kanalit. Selle seadme väljundsignaal ei kajastu isegi siis, kui muudate muid seadeid peale auto stereo / navigatsioonisüsteemi vastava kanali.
• Ühendage auto stereo / navigatsioonisüsteemi eesmise kõlari väljund.
• Veenduge, et ühendate kõlari sisendiga, kui teie sõidukil puudub ACC (lisaseadme) asend.
  See seade aktiveerub auto stereo / navigatsioonisüsteemi toitega.
  See seade ei pruugi aktiveeruda sõltuvalt auto stereo / navigatsioonisüsteemi tüübist.

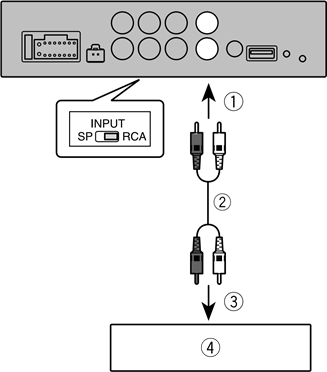

Ühendused RCA sisendpesa kasutamisel

Ühendage auto stereo RCA väljundpesa ja selle seadme RCA sisendpesa. Lükake INPUT (SISEND) valikulüliti asendisse RCA.

1. RCA sisendisse
2. RCA kaabel (müüakse eraldi)
3. RCA väljundisse
4. Car stereo / navigation system (Auto stereo / navigatsioonisüsteem)

Märkus

• Sisendsignaal Car stereo / navigation system (Auto stereo / navigatsioonisüsteem) on 2 kanalit. Selle seadme väljundsignaal ei kajastu isegi siis, kui muudate muid seadeid peale auto stereo / navigatsioonisüsteemi vastava kanali.
• Ühendage auto stereo / navigatsioonisüsteemi eesmine RCA väljund.
• Veenduge, et ühendate kõlari sisendiga, kui teie sõidukil puudub ACC (lisaseadme) asend.
  See seade aktiveerub auto stereo / navigatsioonisüsteemi toitega. See seade ei pruugi aktiveeruda sõltuvalt auto stereo / navigatsioonisüsteemi tüübist.

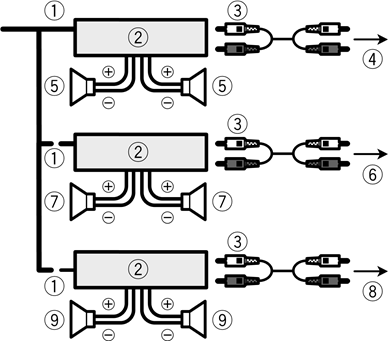

Ühendused võimendi kasutamisel (müüakse eraldi)

1. Süsteemi kaugjuhtimispult
   Ühendage Blue/white (sinise/valge) kaabliga.
2. Power amp (sold separately) (Võimendi (müüakse eraldi))
3. Ühendage RCA kaabliga (müüakse eraldi)
4. Eesmise väljundisse (STD) või high range output (NW) (kõrge sageduse väljundisse (NW))
5. Front speaker (STD) (Eesmine kõlar (STD)) / High range speaker (NW) (Kõrge sagedusega kõlar (NW))
6. Tagumise väljundisse (STD) või middle range output (NW) (keskmise sageduse väljundisse (NW))
7. Rear speaker (STD) (Tagumine kõlar (STD)) / Middle range speaker (NW) (Keskmise sagedusega kõlar (NW))
8. Subwoofri väljundisse (STD) või low range output (NW) (madala sageduse väljundisse (NW))
9. Subwoofer (STD) (Subwoofer (STD)) / Low range speaker (NW) (Madala sagedusega kõlar (NW))

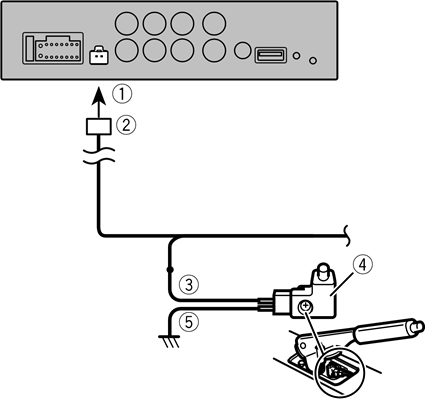

Seisupiduri kaabli ühendused

Ühendage seisupiduri lülitiga, kasutades seisupiduri juhet.

1. Seisupiduri juhtme sisendisse
2. Seisupiduri juhe
   Kasutatakse seisupiduri ON/OFF (SEES/VÄLJAS) oleku tuvastamiseks. See juhe tuleb ühendada seisupiduri lüliti toiteallika poolega.
3. Toiteallika pool
4. Parking brake switch (Seisupiduri lüliti)
5. Ground side (Maanduspool)

Märkus: Kui seisupiduri kaabel ei ole ühendatud, on osa eksklusiivse rakenduse (Sound Tune) funktsioonist piiratud.

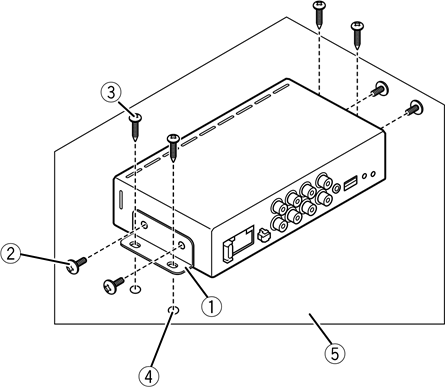

Paigaldamine

See seade

• Enne lõplikku paigaldamist kontrollige kõiki ühendusi ja süsteeme.
• Ärge kasutage volitamata osi, kuna see võib põhjustada rikkeid.
• Kui paigaldamine nõuab aukude puurimist või muid sõiduki muudatusi, pidage nõu oma edasimüüjaga.
• Ärge paigaldage seda seadet kohta, kus:
  • see võib häirida sõiduki tööd.
  • see võib põhjustada reisijale vigastusi äkilise peatumise tagajärjel.
• Paigaldage see seade eemale kuumadest kohtadest, näiteks küttekeha väljalaskeava lähedalt.
• Seadeväärtuse lubamiseks muutke INPUT (SISEND) valikulüliti või DSP MODE (DSP REŽIIM) lüliti seadistust ja lülitage ACC lüliti OFF/ON (VÄLJA/SEES).

1. Seadke DSP MODE (DSP REŽIIM) valikulüliti.
2. Seadke INPUT (SISEND) valikulüliti.
3. Pingutage kruvid mõlemal küljel ja seejärel kinnitage seade.

1. Bracket (Kinnitusklamber)
2. Screw (Washer-faced head 4 mm × 8 mm) (Kruvi (Seibiga pea 4 mm × 8 mm))
3. Screw (Tapping screw 4 mm × 12 mm) (Kruvi (Isekeermestav kruvi 4 mm × 12 mm))
4. Hole (2 mm to 2.5 mm) (Auk (2 mm kuni 2,5 mm))
5. Car mat or chassis (installation example) (Auto matt või šassii (paigaldusnäide))

Kaugjuhtimispuldi andur

1. Ühendage kaugjuhtimispuldi andur kaugjuhtimispuldi anduri sisendiga.

Asetage kaugjuhtimispuldi anduri valgust vastuvõttev osa kohta, mis suudab kaugjuhtimispuldi signaali vastu võtta.
Juhtige kaabel nii, et see ei segaks sõitmist.

1. Kaugjuhtimispuldi andur

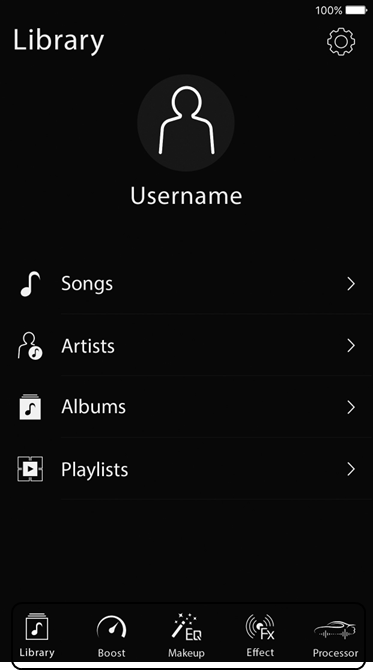

Laadi alla Sound Tune

Selle seadme kasutamiseks laadige Sound Tune alla iPhone'i või nutitelefoni (Android). Sisestage otsinguaknasse otsingusõna "Pioneer Sound Tune" või otsige järgmise QR-koodi abil.

Ärge proovige rakendust sõidu ajal kasutada. Enne rakenduse juhtnuppude kasutamist veenduge, et olete tee äärde tõmmanud ja oma sõiduki ohutusse kohta parkinud.

Sound Tune saab teha järgmist.

iPhone'i / nutitelefoni (Android) salvestatud lugude esitamine
Esitatavad lauluformaadid sõltuvad teie seadmest. Lisateabe saamiseks lugege oma seadme kasutusjuhendit.

iPhone'i / nutitelefoni (Android) lugude ja auto stereosüsteemi / navigatsioonisüsteemi heli efektiseaded

• Super "Todoroki" heli
• Live Simulation (reaalajas simulatsioon)

Selle seadme erinevad seaded

• Standard Mode (Front / Rear / Subwoofer) (standardrežiim (ees/taga/subwoofer))
• Network Mode (3 Way Network) (võrgurežiim (3-suunaline võrk))
• Speaker Setting (kõlari seadistus)
  • Graphics Equalizer (graafiline ekvalaiser)
  • Time Alignment (aja joondamine)
  • Network Filter (võrgufilter)
  • Speaker Level (kõlari tase)
• Fader / Balance (hajuti / tasakaal)
• Source Calibration (allika kalibreerimine)

Iga funktsiooni üksikasju leiate Sound Tune'i hüpikakna abist.

Kuidas seda seadet kasutada

Olenevalt iPhone'i / nutitelefoni (Android) ühendusviisist saab seda seadet kasutada järgmiselt.

Kui kasutate seda seadet üksi (kui iPhone'i või nutitelefoni (Android) ei ole ühendatud)

Seade väljastab auto stereosüsteemi / navigatsioonisüsteemi heliallika. Kaasasoleva kaugjuhtimispuldiga saab kasutada ainult helitugevuse reguleerimise ja vaigistamise funktsioone.
Heli reguleerimiseks on vajalik iPhone'i / nutitelefoni (Android) ühendamine.

Kui ühendate kasutamiseks iPhone'i / nutitelefoni (Android)

Seadet saab kasutada järgmises neljas režiimis.
Kaugjuhtimispuldi kasutamisel vajutage režiimi vahetamiseks nuppu SRC. Režiim vahetub järjekorras Car Stereo mode (auto stereorežiim), Through mode (läbilaskerežiim), Smartphone mode (nutitelefoni režiim) ja Mix mode (segamisrežiim).

Car Stereo mode (auto stereorežiim)
Seade väljastab auto stereosüsteemi / navigatsioonisüsteemi heliallika, läbides iPhone'i / nutitelefoni (Android).

Smartphone mode (nutitelefoni režiim)
Seade väljastab iPhone'i / nutitelefoni (Android) heliallika.

Through mode (läbilaskerežiim)
Seade väljastab auto stereosüsteemi / navigatsioonisüsteemi heliallika, läbimata iPhone'i / nutitelefoni (Android). (See on sama väljund kui selle seadme üksi kasutamisel)
Seda režiimi kasutatakse siis, kui video ja heli on Car Stereo mode (auto stereorežiimis) video taasesituse ajal valesti joondatud.

Mix mode (segamisrežiim)
Seade segab ja väljastab iPhone'i / nutitelefoni (Android) heli ja auto stereosüsteemi / navigatsioonisüsteemi heli.
Kasutage seda režiimi, kui soovite kuulata iPhone'i / nutitelefoni (Android) allikat, kasutades samal ajal auto stereosüsteemi / navigatsioonisüsteemi hääljuhiseid. Sel juhul lülitage auto stereosüsteemi / navigatsioonisüsteemi allikas välja ja seadistage see nii, et väljastatakse ainult hääljuhiseid.
Olenevalt auto stereosüsteemist / navigatsioonisüsteemist ei pruugi see režiim saadaval olla.

Saadaolevad funktsioonid erinevad olenevalt iPhone'i / nutitelefoni (Android) ühendusviisist.

Seade	iPhone	Nutitelefon (Android)
Ühendusviis	-	AOA*1	OTG*2
Car Stereo mode (auto stereorežiim)		-(*3)
Smartphone mode (nutitelefoni režiim)			(*4)
Through mode (läbilaskerežiim)
Mix mode (segamisrežiim)			(*4)

1. AOA (Android Open Accessory) on liidese standard USB-ga laaditud toodete kasutamiseks Androidi terminalides lisaseadmetena.
2. OTG (On-The-Go) on liidese standard, mis ühendab USB-seadmeid ja USB-seadmeid otse. Nutitelefone (Android) ei saa OTG-ühenduse abil laadida. Pöörake tähelepanu nutitelefoni (Android) aku tasemele.
3. AOA-ühenduse puhul ei saa te Car Stereo mode'i (auto stereorežiimi) kasutada. Toiming on sama, mis Through mode'i (läbilaskerežiimi) puhul.
4. OTG-ühenduse puhul ei saa sellest seadmest väljastada helisid muudest rakendustest kui Sound Tune.

Märkus:

• Kui iPhone / nutitelefon (Android) on lahti ühendatud, ei saa mõnda funktsiooni, näiteks Super "Todoroki" heli ja Live Simulation (reaalajas simulatsioon), kasutada. Samuti, isegi kui iPhone / nutitelefon (Android) on ühendatud, ei pruugi ülaltoodud funktsioone kasutada järgmistel tingimustel.
  • Through mode'i (läbilaskerežiimi) valimisel
  • Meedia esitamisel muude rakenduste kui Sound Tune abil
• Kuigi seda seadet saab ühendada nutitelefonidega (Android), ei garanteeri see kõigi terminalide saadavust. Olenevalt nutitelefonist (Android) ei pruugi seadet AOA-ühendusega kasutada. Sel juhul kasutage OTG-ühendust. Kui kõik muu ebaõnnestub, võib see olla terminal, mida ei saa ühendada või mis on korrast ära. Võtke ühendust oma edasimüüja või teenindusagendiga.

Nutitelefoni ühendamine selle seadmega

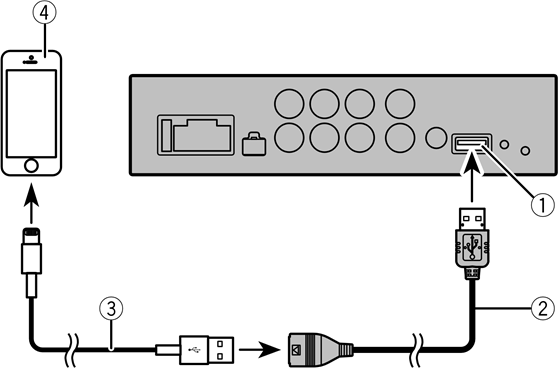

iPhone'i kasutajatele

1. USB port (USB-port)
2. USB cable (for Type-A) (USB-kaabel (A-tüüpi jaoks))
3. Lightning® – USB cable (genuine product or sold separately) (Lightning® – USB-kaabel (originaaltoode või müüakse eraldi))
4. iPhone

Nutitelefoni (Android) kasutajatele (AOA-ühendus)

1. USB port (USB-port)
2. USB cable (for Type-A) (USB-kaabel (A-tüüpi jaoks))
3. USB - micro USB cable (sold separately) (USB - micro USB-kaabel (müüakse eraldi))
4. Smartphone (Android) (nutitelefon (Android))

Nutitelefoni (Android) kasutajatele (OTG-ühendus)

1. USB port (USB-port)
2. USB cable (for Type-A) (USB-kaabel (A-tüüpi jaoks))
3. USB A-A cable (sold separately) (USB A-A-kaabel (müüakse eraldi))
4. USB OTG cable (sold separately) (USB OTG-kaabel (müüakse eraldi))
5. Smartphone (Android) (nutitelefon (Android))

Märkus: Nutitelefoni (Android) ei saa OTG-ühenduse abil laadida.

Teave USB-seadmete kohta

• iPhone'i / nutitelefoni (Android) käsitsemise üksikasju leiate igast kasutusjuhendist.
• Palun mõistke, et me ei võta vastutust andmete jms kaotsimineku eest selle seadmega koos kasutamisel.
• Veenduge, et kinnitate iPhone'i / nutitelefoni (Android), kui kasutate seda koos selle seadmega.

Teave selle seadmega ühenduse loomise kohta

• Ärge ühendage muid seadmeid kui iPhone / nutitelefon (Android) (näiteks USB-ventilaator).
• See ei ühildu USB-jaoturi abil ühendamisega.

Sound Tune'i kasutamine

Kui ühendate iPhone'i või nutitelefoni (Android) selle seadmega, kuvatakse iPhone'is või nutitelefonis (Android) teade. Sound Tune käivitub, kui käivitamine on lubatud.

Toimingu alustamiseks puudutage ekraani allosas olevat ikooni.

Kuidas lähtestada

Lähtestage see seade, kui see ei tööta korralikult või kui soovite seadeväärtuse tehase vaikeseadetele tagasi viia.

1. Vajutage lähtestusnuppu, kui seade töötab.
   Seaded lähtestatakse, kui süütelüliti on välja lülitatud (ACC OFF).
   Tehase vaikeseade rakendatakse, kui seade järgmisel korral sisse lülitatakse.

Kui heli ei kostu

Kui te ei kuule pärast selle seadme installimist heli, tehke järgmist.

• Veenduge, et iPhone / nutitelefon (Android) on USB-kaabliga õigesti ühendatud.
• Veenduge, et OTG / AOA vahetamine on õigesti tehtud.
• Lülitage ACC-lüliti OFF / ON (välja / sisse).
  Kui isegi ülaltoodu tegemine ei too kaasa paremust, võtke ühendust oma edasimüüja või teenindusagendiga.

Teave kaitsefunktsiooni kohta

Sellel tootel on kaitsefunktsioon. Kui see toode tuvastab midagi ebanormaalset, töötavad toote ja kõlari väljundi kaitsmiseks järgmised funktsioonid.

• Toiteindikaator muutub punaseks, vilgub punaselt ja seejärel lülitub toode välja allpool kirjeldatud olukordades.
  • Kui kõlari väljundterminal ja kõlari juhe on lühises.
  • Kui kõlari väljundterminalile rakendatakse alalispinget.
  • Kui USB-toiteallikas tuvastab midagi ebanormaalset
  • Kui USB-liinil on sideviga

Kui isegi pärast ACC-lüliti OFF / ON (välja / sisse) lülitamist või USB eemaldamist / uuesti sisestamist ei saavutata paremust, võtke ühendust oma edasimüüja või teenindusagendiga.

Tehnilised andmed

ÜLDINE

TOITEALLIKAS	14,4 V alalisvool (10,8–15,1 V lubatud)
MAANDUSSÜSTEEM	Negatiivne tüüp
MAX. VOOLUTARBIMINE	9,2 A
MÕÕTMED	170 (L) x 40 (K) x 95 (S)<mm>
KAITSE	10 A
KAAL	0,59 kg

HELI

MAX VÕIMSUS	50 W x 4 50 W x 2 kanalit / 4 Ω + 70 W x 1 kanal / 2 Ω (SUB-WOOFERI jaoks)
PIDEV VÕIMSUS	22 W x 4 (50 Hz kuni 15 kHz, 5% THD, 4 Ω KOORMUS, mõlemad kanalid juhitavad)
KOORMAST TAKISTUS	4 Ω (4–8 Ω (2 Ω 1 kanali jaoks) lubatud)
PREOUT
VÄLJUNDTASE (MAX)	4,0 V
TAKISTUS	250 Ω
SAGEDUSVASTUS	10 Hz kuni 20 kHz (+0 dB, -1 dB)
S/N SUHE	105 dB
THD	0,01%
EKVALAISER (13 RIBAGA GRAAFILINE EKVALAISER)
SAGEDUS	50 Hz, 80 Hz, 125 Hz, 200 Hz, 315 Hz, 500 Hz 800 Hz, 1,25 kHz, 2 kHz, 3,15 kHz, 5 kHz, 8 kHz, 12,5 kHz
VÕIMENDUS	±12 dB (0,1 dB samm)

KÕLARI SEADISTUS

<STANDARD MODE (STANDARDREŽIIM)>

FRONT/REAR (HPF) (EES/TAGA (HPF))
SAGEDUS	50 Hz, 63 Hz, 80 Hz, 100 Hz, 125 Hz, 160 Hz, 200 Hz
KALLAK	0 dB (läbipääs), -6 dB/okt, -12 dB/okt, -18 dB/okt, -24 dB/okt
SUB WOOFER (LPF) (SUBWOOFER (LPF))
SAGEDUS	50 Hz, 63 Hz, 80 Hz, 100 Hz, 125 Hz, 160 Hz, 200 Hz
KALLAK	0 dB (läbipääs), -6 dB/okt, -12 dB/okt, -18 dB/okt, -24 dB/okt
VÕIMENDUS	-24 - +10 dB (1 dB/samm)
FAAS	NORMAALNE/TAGURPIDI
SPEAKER LEVEL (KÕLARI TASE)	-24 - +10 dB (1 dB/samm)
TIME ALIGNMENT (AJA JOONDAMINE)	0 cm - 350 cm (2,5 cm/samm)

<NETWORK MODE (VÕRGUREŽIIM)>

HIGH (HPF) (KÕRGE (HPF))
SAGEDUS	1,25 kHz, 1,6 kHz, 2 kHz, 2,5 kHz, 3,15 kHz 4 kHz, 5 kHz, 6,3 kHz, 8 kHz, 10 kHz, 12,5 kHz
KALLAK	-6 dB/okt, -12 dB/okt, -18 dB/okt, -24 dB/okt
MID (LPF) (KESKMINE (LPF))
SAGEDUS	1,25 kHz, 1,6 kHz, 2 kHz, 2,5 kHz, 3,15 kHz 4 kHz, 5 kHz, 6,3 kHz, 8 kHz, 10 kHz, 12,5 kHz
KALLAK	0 dB (läbipääs), -6 dB/okt, -12 dB/okt, -18 dB/okt, -24 dB/okt
MID (HPF) (KESKMINE (HPF))
SAGEDUS	25 Hz, 31,5 Hz, 40 Hz, 50 Hz, 63 Hz, 80 Hz 100 Hz, 125 Hz, 160 Hz, 200 Hz, 250 Hz
KALLAK	0 dB (läbipääs), -6 dB/okt, -12 dB/okt, -18 dB/okt, -24 dB/okt
SUB WOOFER (LPF) (SUBWOOFER (LPF))
SAGEDUS	25 Hz, 31,5 Hz, 40 Hz, 50 Hz, 63 Hz, 80 Hz 100 Hz, 125 Hz, 160 Hz, 200 Hz, 250 Hz
KALLAK	0 dB (läbipääs), -12 dB/okt, -18 dB/okt 24 dB/okt, -30 dB/okt, -36 dB/okt
VÕIMENDUS	-24 - +10 dB (1 dB/samm)
FAAS	NORMAALNE/TAGURPIDI
SPEAKER LEVEL (KÕLARI TASE)	-24 - +10 dB (1 dB/samm)
TIME ALIGNMENT (AJA JOONDAMINE)	0 cm - 350 cm (2,5 cm/samm)

USB

USB STANDARDNE SPEC.	USB2.0 High Speed (USB2.0 kiire)
MAX VOOLU TOIDE	1,5 A

Kaubamärgid

http://www.pioneer-car.eu

iPhone ja Lightning on Apple Inc.-i kaubamärgid, mis on registreeritud USA-s ja teistes riikides.
Märgi "Made for Apple" kasutamine tähendab, et lisaseade on loodud spetsiaalselt ühendamiseks Apple'i tootega (toodetega), mis on märgisel märgitud, ja arendaja on sertifitseerinud, et see vastab Apple'i jõudlusstandarditele.
Apple ei vastuta selle seadme töö ega selle vastavuse eest ohutus- ja regulatiivsetele standarditele.
Pange tähele, et selle lisaseadme kasutamine koos Apple'i tootega võib mõjutada traadita ühenduse jõudlust.
Toote registreerimiseks külastage www.pioneer-car.co.uk (või www.pioneer-car.eu).

Viited

• Car GPS Navigation – Multimedia Receiver – Digital Bass Control | Pioneer
• Car GPS Navigation – Multimedia Receiver – Digital Bass Control | Pioneer
• App Store - Apple
• Google Play

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Pioneer DEQ-S1000A - universaalne heliprotsessori kasutusjuhend

Saadaolevad keeled
