Hioki 3246-60 - Pencil Hitester -käyttöohje

Johdanto

Tuotteen suorituskyvyn maksimoimiseksi lue tämä käyttöohje ensin ja pidä se käden ulottuvilla myöhempää tarvetta varten.

Yleiskatsaus

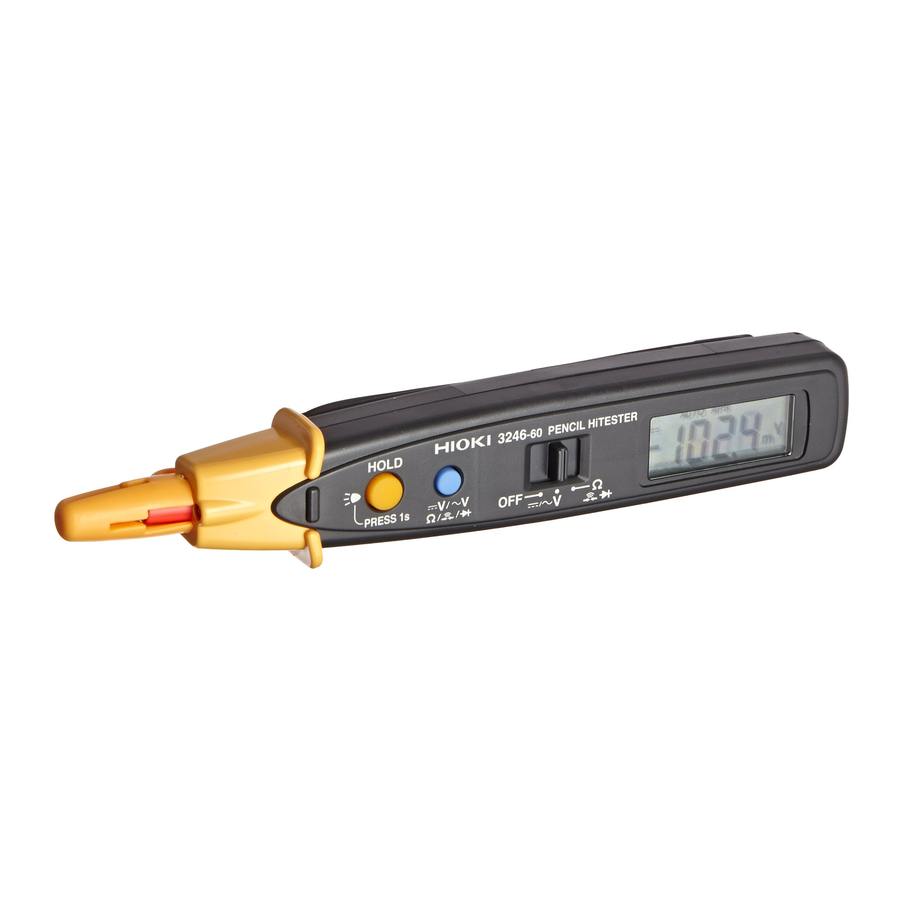

3246-60 on kynän muotoinen digitaalinen yleismittari, joka on suunniteltu mittaamaan DC/AC-jännitettä ja -vastusta sekä suorittamaan jatkuvuus- ja dioditarkistuksia. Kompakti, turvallinen ja helppokäyttöinen 3246-60 täyttää kaikki CATIV 300 V, CATIII 600 V -turvallisuusvaatimukset. Mittausjohdot on kierretty takaosan ulokkeiden ympärille. Laitteessa on myös sisäänrakennettu valo mitattavan kohteen valaisemiseksi.

Alkutarkastus

Kun vastaanotat tuotteen, tarkasta se huolellisesti varmistaaksesi, ettei kuljetuksen aikana ole tapahtunut vaurioita. Jos vaurioita on havaittavissa tai jos se ei toimi teknisten tietojen mukaisesti, ota yhteyttä jälleenmyyjääsi tai Hioki-edustajaan.

Alustavat tarkistukset

• Ennen kuin käytät tuotetta ensimmäistä kertaa, varmista, että se toimii normaalisti varmistaaksesi, ettei varastoinnin tai kuljetuksen aikana ole tapahtunut vaurioita. Jos havaitset vaurioita, ota yhteyttä jälleenmyyjääsi tai Hioki-edustajaan.
• Sähköiskuvaaran välttämiseksi varmista, että kaapelin sisällä oleva valkoinen tai punainen osa (eristekerros) ei ole paljaana. Jos kaapelin sisällä oleva väri on paljaana, älä käytä kaapelia. Tuotteen käyttäminen tällaisissa olosuhteissa voi aiheuttaa sähköiskun, joten ota yhteyttä jälleenmyyjääsi tai Hioki-edustajaan korjausta varten.

Huolto ja palvelu

• Puhdistaaksesi tuotteen, pyyhi se varovasti pehmeällä liinalla, joka on kostutettu vedellä tai miedolla pesuaineella. Älä koskaan käytä liuottimia, kuten bentseeniä, alkoholia, asetonia, eetteriä, ketoneja, tinneriä tai bensiiniä, koska ne voivat muuttaa ja värjätä koteloa.
• Jos tuote vaikuttaa toimintahäiriöiseltä, varmista, että paristot eivät ole tyhjentyneet, ja ota yhteyttä jälleenmyyjääsi tai Hioki-edustajaan.

Turvallisuus

Mittausluokat
Tämä tuote täyttää CAT IV (300 V), CAT III (600 V), CAT II (600 V) -turvallisuusvaatimukset.
Mittaustuotteiden turvallisen käytön varmistamiseksi IEC 61010 määrittää turvallisuusstandardit erilaisille sähköisille ympäristöille, jotka on luokiteltu CAT II - CAT IV -luokkiin ja joita kutsutaan mittausluokiksi.

CAT II: Ensisijaiset sähköpiirit laitteissa, jotka on kytketty pistorasiaan virtajohdolla (kannettavat työkalut, kodinkoneet jne.). CAT II kattaa pistorasioiden suoran mittaamisen.
CAT III: Raskaiden laitteiden (kiinteät asennukset) ensisijaiset sähköpiirit, jotka on kytketty suoraan jakelupaneeliin, ja syöttöjohdot jakelupaneelista pistorasioihin.
CAT IV: Piiri palvelujohdosta palvelusisääntuloon sekä tehomittariin ja ensisijaiseen ylivirtasuojalaitteeseen (jakelupaneeli).
Mittauslaitteen käyttäminen ympäristössä, joka on nimetty korkeammalla luokalla kuin mille laite on luokiteltu, voi johtaa vakavaan onnettomuuteen, ja sitä on vältettävä huolellisesti.
Mittauslaitteen käyttäminen, jolla ei ole CAT-luokitusta CAT II - CAT IV -mittaussovelluksissa, voi johtaa vakavaan onnettomuuteen, ja sitä on vältettävä huolellisesti.

Turvallisuussymboli

	Käyttöohjeessa -symboli osoittaa erityisen tärkeää tietoa, joka käyttäjän tulisi lukea ennen tuotteen käyttöä. Tuotteeseen painettu -symboli osoittaa, että käyttäjän tulisi tutustua vastaavaan aiheeseen käyttöohjeessa (merkitty -symbolilla) ennen kyseisen toiminnon käyttöä.
	Osoittaa kaksoiseristettyä laitetta.
	Osoittaa AC (vaihtovirta).
	Osoittaa DC (tasavirta).
	Osoittaa DC (tasavirta) tai AC (vaihtovirta).

Eri standardien symbolit

WEEE-merkintä: Tämä symboli osoittaa, että sähkö- ja elektroniikkalaite on tuotu EU:n markkinoille 13. elokuuta 2005 jälkeen, ja jäsenvaltioiden tuottajien on näytettävä se laitteessa direktiivin 2002/96/EC (WEEE) 11.2 artiklan mukaisesti.

Osoittaa, että virheellinen käyttö aiheuttaa äärimmäisen vaaran, joka voi johtaa käyttäjän vakavaan loukkaantumiseen tai kuolemaan.

Osoittaa, että virheellinen käyttö aiheuttaa merkittävän vaaran, joka voi johtaa käyttäjän vakavaan loukkaantumiseen tai kuolemaan.
Osoittaa, että virheellinen käyttö aiheuttaa mahdollisen loukkaantumisen käyttäjälle tai vahingon tuotteelle.
HUOMAUTUS: Neuvoa-antavat kohdat, jotka liittyvät tuotteen suorituskykyyn tai oikeaan toimintaan.

Käyttöohjeita

Tämä käyttöohje sisältää tietoja ja varoituksia, jotka ovat välttämättömiä tuotteen turvallisen käytön ja turvallisen käyttökunnon ylläpitämiseksi. Ennen tuotteen käyttöä, lue huolellisesti seuraavat turvallisuusohjeet.

• Sähköiskun välttämiseksi älä anna tuotteen kastua äläkä käytä sitä, kun kätesi ovat märät.
• Älä käytä tuotetta paikassa, jossa se voi altistua syövyttäville tai syttyville kaasuille. Tuote voi vaurioitua tai aiheuttaa räjähdyksen.
• Sähköiskun välttämiseksi jännitteisten linjojen mittaamisen aikana käytä asianmukaisia suojavarusteita, kuten eristettyjä kumikäsineitä, saappaita ja suojakypärää.

• Älä säilytä tai käytä tuotetta paikassa, jossa se voi altistua suoralle auringonvalolle, korkealle lämpötilalle tai kosteudelle tai kondensaatiolle. Tällaisissa olosuhteissa tuote voi vaurioitua ja eristys voi heikentyä niin, että se ei enää täytä vaatimuksia.
• Tätä tuotetta ei ole suunniteltu täysin veden- tai pölynkestäväksi. Vaurioiden välttämiseksi älä käytä sitä märässä tai pölyisessä ympäristössä.
• Tämä tuote on suunniteltu sisäkäyttöön ja toimii luotettavasti 0 °C - 40 °C:ssa.
• Tuotteen vaurioitumisen välttämiseksi suojaa sitä tärinältä tai iskuilta kuljetuksen ja käsittelyn aikana, ja ole erityisen varovainen, ettei se putoa.
• Älä käytä tuotetta lähellä laitetta, joka tuottaa voimakkaan sähkömagneettisen kentän tai sähköstaattisen varauksen, koska ne voivat aiheuttaa virheellisiä mittauksia.
• Testijohtojen vahingoittumisen välttämiseksi älä taivuta tai vedä johtoja.
• Jos tuotteen suojatoiminnot ovat vaurioituneet, poista se käytöstä tai merkitse se selvästi, jotta muut eivät käytä sitä vahingossa.

HUOMAUTUS

• Tarkka mittaus voi olla mahdotonta voimakkaiden magneettikenttien läsnä ollessa, kuten muuntajien ja suurvirtajohtimien lähellä, tai voimakkaiden sähkömagneettisten kenttien läsnä ollessa, kuten radiolähettimien lähellä.
• Paristojen tyhjenemisen välttämiseksi käännä toimintovalitsin OFF (pois) -asentoon käytön jälkeen (automaattinen virransäästötoiminto kuluttaa pienen määrän virtaa).
• -ilmaisin tulee näkyviin, kun paristojen jännite on alhainen. Vaihda paristot mahdollisimman pian.
• Paristovuodon aiheuttaman korroosion välttämiseksi poista paristot tuotteesta, jos sitä säilytetään pitkään.

Osien nimet

HOLD-painike

• Pitää mittausarvon paikallaan ( syttyy).
• Peruuttaa automaattisen virransäästötoiminnon (APS). (Kytke virta päälle pitämällä HOLD-painiketta painettuna.)
• Sytyttää valon. (Paina HOLD-painiketta vähintään 1 sekunnin ajan.)

Select (valitse)-painike

• Valitsee DC/AC ( V)
  (Paina valintapainiketta vähintään 1 sekunnin ajan manuaalisessa mittausalueen tilassa.)
• Valitsee tilan ().
  (Paina valintapainiketta vähintään 1 sekunnin ajan manuaalisessa mittausalueen tilassa.)
• Vaihtaa manuaaliseen mittausalueen toimintoon. (Kytke virta päälle pitämällä valintapainiketta painettuna.)
• Valitsee mittausalueen (manuaalisessa mittausalueen tilassa)

Toimintovalitsin
OFF (Pois) Virta pois (Virta kytketään päälle missä tahansa muussa asennossa kuin OFF (Pois).)
V : DC-jännitetoiminto (DCV) (Valitse valintapainikkeella)
: AC-jännitetoiminto (ACV) (Valitse valintapainikkeella)
Vastustoiminto (Valitse valintapainikkeella)
Jatkuvuustarkistustoiminto (Valitse valintapainikkeella)
Dioditarkistustoiminto (Valitse valintapainikkeella)

LCD-näyttö

Ilmaisee pariston käyttöiän varoituksen. (Tarkkuutta ei taata, kun ilmaisin on päällä.)

Testijohdon holkin käsittely

Irrotettavat holkit voidaan kiinnittää testijohtojen päissä oleviin metallitappeihin. Oikosulkuvaaran välttämiseksi varmista, että käytät testijohtoja holkit kiinnitettyinä, kun suoritat mittauksia CAT III- ja CAT IV -mittausluokissa. Irrota holkit testijohdoista, kun suoritat mittauksia CAT II -mittausluokassa. Lisätietoja mittausluokista on käyttöohjeen kohdassa "Mittausluokat".

• Metallitappien kärjet ovat teräviä, joten varo vahingoittamasta itseäsi.
• Kun suoritat mittauksia holkit kiinnitettyinä, varo vahingoittamasta holkkeja.
• Jos holkit irrotetaan vahingossa mittauksen aikana, ole erityisen varovainen testijohtojen käsittelyssä sähköiskun välttämiseksi.

Pencil Hitesterin korkin (keltainen) käsittely

Noudata seuraavaa välttääksesi tuotteen vahingoittumisen.

• Älä vedä korkkia liiallisella voimalla.
• Aseta korkki takaisin paikalleen, kun et käytä tuotetta.

Kun käytät 3246:ta, irrota korkki ja kiinnitä se tukevasti takaosaan kuvan osoittamalla tavalla.
Kun irrotat korkkia, varo pistämästä sormeasi johdon kärjellä.

Testijohtojen käsittely

Kun säilytät 3246-60-testijohtoa (musta), muista kiertää johto takaosan ulokkeen ympärille.

Tekniset tiedot

Yleistä

Mittausmenetelmä	Kaksoisintegraatio
AC-mittausjärjestelmä	Keskiarvon oikaisumittaus
Toiminto	DC-jännite (DCV), AC-jännite (ACV), Resistanssi (Ω), Jatkuvuuden tarkistus(), Diodin tarkistus() (Vain eteenpäin-/taaksepäin-suunnan arviointi)
Lisätoiminto	Auto Range -toiminto (Automaattinen aluevalinta), Manual Range -toiminto (Manuaalinen aluevalinta), Hold -toiminto (Pito), Auto Power Save -toiminto (APS) (Automaattinen virransäästö), Battery-Life Warning -toiminto (Akun varoitus), Overflow Warning -toiminto (Ylivuotovaroitus), Penlight -toiminto (Kynävalo), LCD Backlight -toiminto (LCD-taustavalo)
Näytön tyyppi	TN-tyyppinen LCD, 1/4 duty, dynaaminen ohjaus
Näyttöelementit	3(1/2) dgt., Max. 4199 lukemaa (600 VAC/DC-alue: 699 lukemaa) Polariteetin ilmaisin: "–"-merkki (automaattinen) Ylivuotoilmaisin: "OF" tai "–OF"
Yksiköt ja symbolit	(AC), (DC), , AUTO, HOLD, , , APS, M, k, m, V,
Alueen vaihto	Auto/Manual range (Automaattinen/Manuaalinen alue)
Näytteenottotaajuus	2.5 S/s
Tuloliittimet	V/ Ω/ jatkuvuus/ diodiliitin, COM-liitin
Toiminnot	OFF/ V/ Ω
Painikkeet	HOLD, (select) (valitse)
Virtalähde	Kolikon muotoinen litiumparisto CR2032 × 1
Akun varoitus	ilmaisee alhaisen akun varaustason
Mitat	Noin 30L ×182K ×26.5S mm (ilman ulokkeita) (1.18"L × 7.17"K × 1.04"S) Kaapelin pituus: Noin 800 mm (31.50")
Massa	Noin 80 g (2.8 oz.) (mukaan lukien akku)
Käyttöympäristö	Sisätiloissa, saastumisaste 2, korkeus enintään 2000 m (6562 jalkaa)
Käyttölämpötila ja -kosteus	0 - 40°C (32 - 104°F), enintään 80 % RH (ei tiivistyvä)
Varastointilämpötila ja -kosteus	-20 - 60°C (-4 - 140°F), enintään 70 % RH (ei tiivistyvä)
Lisävarusteet	Käyttöohje, kolikon muotoinen litiumparisto (CR2032) x1 (toimitetaan tämän tuotteen mukana monitoria varten), holkit (punainen ja musta, 1 kpl kutakin)
Tuotteen takuuaika	3 vuotta (lukuun ottamatta mittaustarkkuutta)
Sovellettavat standardit	Turvallisuus EN61010-2-033:2012 EN61010-031:2002+A1:2008 EMC EN61326-2-2:2013

Sähköiset ominaisuudet

Tarkkuustakuu lämpötilalle ja kosteudelle	23°C±5°C (73°F±9°F), enintään 80 % RH (ei tiivistyvä)
Säännelty virtalähdealue	2.15 V - 3.4 V (Akun alhaisen varaustason ilmaisin on pois päältä)
Lämpötilaominaisuus	(Mittaustarkkuus) × 0.1/°C (paitsi 23°C±5°C)
Kohinanvaimennus	NMRR DCV: 40dB tai parempi (50/60 Hz) ACV: 40dB tai parempi (DC) CMRR DCV:100dB tai parempi (50/60 Hz) ACV: 60dB tai parempi (50/60 Hz) (1kΩ Epätasapaino)
Dielektrinen lujuus	Tuloliittimet koteloon: 5.55 kVrms sin (50/60 Hz yhden minuutin ajan)
Suurin tulojännite	600 VDC/ 600 Vrms (sin) tai 3 ×10 6 VHz
Suurin nimellisjännite maahan	Kun holkki on asennettu: CAT IV (300 V) / CAT III (600 V) Kun holkkia ei ole asennettu: CAT II (600 V), (Odotettavissa oleva transienttiylijännite: 6000 V)
Nimellinen virtalähdejännite	3.0 VDC
Suurin nimellisteho	30 mVA (Max) (syöttöjännite 3.0 VDC)
Nimellisteho	4 mVA (Typ) (syöttöjännite 3.0 VDC, DCV-tilassa)
Teho automaattisen virransäästön aikana	0.1 mVA (Max)
Jatkuva käyttöaika	Noin 150 tuntia (DCV-tilassa) Noin 30 tuntia (valon ollessa päällä toistuvissa sykleissä 10 sekuntia päällä ja 20 sekuntia pois päältä, DCV-tilassa)

Tarkkuus
(Tarkkuus taataan yhden vuoden ajan 23°C±5°C (73°F±9°F), enintään 80 % RH.) Akun alhaisen varaustason ilmaisin on pois päältä.

	Alue	Tarkkuus	Tuloimpedanssi	Huomautuksia*1
DC-jännitteen mittaus (DCV)	420.0 mV 4.200 V 42.00 V 420.0 V 600 V	±1.3%rdg.±4dgt.	100 MΩ tai enemmän Noin 11 MΩ Noin 10 MΩ Noin 10 MΩ Noin 10 MΩ
AC-jännitteen mittaus (ACV)	4.200 V 42.00 V 420.0 V 600 V	±2.3%rdg.±8dgt.	Noin 11 MΩ Noin 10 MΩ Noin 10 MΩ Noin 10 MΩ	Mittaus taajuusalue: 50 Hz - 500 Hz
	Alue	Tarkkuus	Avoin liittimen jännite	Huomautuksia*1
Resistanssin mittaus (Ω)	420.0 Ω 4.200 kΩ 42.00 kΩ 420.0 kΩ 4.200 MΩ 42.00 MΩ	±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±5.0%rdg.±4dgt. ±10.0%rdg.±4dgt.	3.4 V tai vähemmän Noin 0.7 V Noin 0.5 V Noin 0.5 V Noin 0.5 V Noin 0.5 V	Mittausvirta: 800 μA max. Vaihtelee mitattavien resistanssitasojen mukaan.
Jatkuvuuden tarkistus ()	420.0 Ω	±2.0%rdg.±4dgt. 3.4 V tai vähemmän		Kynnystaso (äänimerkki): 50 Ω±40 Ω
Diodin tarkistus ()	Vain arviointi (0.3 V - 2.0 V)		3.4 V tai vähemmän	Mittausvirta: 800 μA max.

*1: Ylikuormitussuoja on 600 V DC/AC rms (siniaalto) tai 3x10 (1 minuutin ajan) kaikille toiminnoille ja alueille.
dgt.: resoluutio (Pienin näytettävä yksikkö, eli tulon arvo, joka saa digitaalisen näytön näyttämään "1".)
rdg.: lukuarvo (Arvo, jota mitataan parhaillaan ja joka näkyy mittaustuotteessa)

Toiminnot

Auto/Manual Range Function (Auto/Manuaalinen aluevalinta) ( V, vain)
Autoranging: Autoranging-toiminto (Automaattinen aluevalinta) valitsee automaattisesti optimaalisen mittausalueen.
Virran kytkeminen kytkee myös Autorangingin päälle (AUTO syttyy). Alue vaihtuu automaattisesti ylöspäin, kun näytössä on 4200 lukemaa tai enemmän, ja alaspäin, kun näytössä on alle 400 lukemaa. (Äänimerkki kuuluu, kun 3246-60 vaihdetaan eri alueelle.)
Manual ranging (Manuaalinen aluevalinta): Aseta alue manuaalisesti.
Kytke virta päälle pitämällä valintapainiketta painettuna (AUTO on pois päältä). Alueen valinta: Jokainen valintapainikkeen painallus valitsee seuraavan suuremman alueen. Suurimman alueen jälkeen valintapainikkeen painaminen uudelleen palauttaa sinut pienimmälle alueelle.
Paina ja pidä valintapainiketta painettuna (noin 1 sekunnin ajan) valitaksesi AC- tai DC-tilan manuaalisessa aluevalintatilassa tai valitaksesi resistanssin mittauksen, jatkuvuuden tarkistuksen ja diodin tarkistuksen välillä manuaalisessa aluevalintatilassa. Manuaalinen aluevalintatoiminto on aktiivinen, kunnes 3246-60 kytketään pois päältä.
Hold Function [ (Pito) ] (Käytettävissä kaikissa mittaustoiminnoissa.)
Paina HOLD (Pito) pitääksesi mittausarvon (syttyy).
Pito-tilassa valintapainikkeen käyttö, jännitteen mittauksen ylivuotovaroitus ja diodin tarkistuksen arvioinnin äänimerkki ovat poissa käytöstä. Pito-tilan peruuttaminen: Paina HOLD (Pito) uudelleen.
Auto Power Save Function [APS] (Automaattinen virransäästö) (Käytettävissä kaikissa mittaustoiminnoissa.)
Kun mittaustuote kytketään päälle, se siirtyy automaattisesti Auto Power Save -tilaan (Automaattinen virransäästö) (APS syttyy).
Noin 10 minuutin kuluttua viimeisen toiminnon suorittamisesta mittaustuote siirtyy automaattisesti virransäästötilaan äänimerkin kera.
Virransäästötilasta poistuminen: kytke virta pois päältä kerran. Automaattisen virransäästön poistaminen käytöstä: kytke virta päälle pitämällä
HOLD (Pito) painettuna. (APS (Automaattinen virransäästö) sammuu)

Overflow Warning Function (Ylivuotovaroitus) [OF] ( V vain)
Kun mitattu arvo ylittää suurimman ilmaisun, kuuluu äänimerkki (OF syttyy). Tämä toiminto on poissa käytöstä pito-tilassa.

Penlight/LCD Backlight Function (Kynävalo/LCD-taustavalo)

• ON (Päällä): Paina ja pidä HOLD (Pito) painettuna. Kynävalo ja LCD-taustavalo syttyvät. (Pito-tila ei vaikuta)
• OFF (Pois päältä): Valot sammuvat automaattisesti noin 10 sekunnin kuluttua. Toimintovalitsimen tai näppäimen käyttäminen sammuttaa valot noin 10 sekunnin kuluttua viimeisestä näppäimen painalluksesta.
• Pidä HOLD (Pito) painettuna pitääksesi valot päällä.

Mittausmenetelmät

Noudata seuraavia varotoimia sähköiskun välttämiseksi.

• Älä tartu 3246-60:een tai testijohtoon esteen ja kärjen välistä käytön aikana (katso "Osien nimet"
• Irrota testijohdot mitattavasta kohteesta ennen suojuksen käsittelyä.
• Varmista aina toimintovalitsimen oikea asetus ennen testijohtojen kytkemistä.
• Irrota testijohdot mitattavasta kohteesta ennen toimintovalitsimen vaihtamista.
• Älä koskaan kytke jännitettä testijohtoihin, kun resistanssi-, jatkuvuus- tai dioditarkistustoiminnot on valittu. Tämä voi vahingoittaa tuotetta ja aiheuttaa henkilövahinkoja. Sähköisten onnettomuuksien välttämiseksi katkaise virta piiristä ennen mittaamista.

Käyttöä edeltävä tarkastus
Sähköiskun tai virheellisen mittauksen mahdollisuuden välttämiseksi tarkista seuraavat kohdat ennen tuotteen käyttöä.
Jos käyttötarkastus paljastaa poikkeavuuksia, lopeta tarkastus välittömästi äläkä käytä tuotetta.

Sähköiskun välttämiseksi varmista, että kaapelin sisällä oleva valkoinen osa (eristyskerros) ei ole paljaana. Jos kaapelin sisällä oleva väri on paljaana, älä käytä kaapelia. Laitteen käyttäminen tällaisissa olosuhteissa voi aiheuttaa sähköiskun, joten ota yhteyttä jälleenmyyjään tai Hiokin edustajaan korjausta varten.

• Jännitteen mittausta varten oikosulje testijohdot ja tarkista, että näytössä näkyy 0 V.
• Resistanssin tai jatkuvuuden tarkistuksen mittausta varten oikosulje testijohdot ja tarkista, että näytössä näkyy 0 .
• Mittaa testikohde, jolla on tunnettu arvo (akku, AC-syöttö, vastus jne.) varmistaaksesi, että tunnettu arvo voidaan näyttää.

HUOMAUTUS: Määräaikainen kalibrointi ja tarkastus on välttämätöntä sen varmistamiseksi, että tämä tuote toimii tuotteen teknisten tietojen mukaisesti.

Jännitteen mittaus

• Suurin tulojännite on 600 V DC/ 600 Vrms (sin) tai 3x10 6 V•Hz. Suurimman nimellisarvon ylittävän jännitteen mittaus voi tuhota tuotteen ja aiheuttaa henkilövahinkoja tai kuoleman.
• Sähköiskun välttämiseksi varo oikosulkemasta jännitteisiä johtoja testijohtojen avulla.
• Turvallisuuden vuoksi testijohtojen liitännät on aina tehtävä katkaisijan toissijaiselle puolelle.
• Suurin nimellisjännite tuloliittimien ja maan välillä on 600 V DC/AC. Yli 600 V:n jännitteiden mittaaminen maahan nähden voi vahingoittaa tuotetta ja aiheuttaa henkilövahinkoja.

Resistanssin mittaus

Jatkuvuuden tarkistus

Diodin tarkistus

HUOMAUTUS:
Kun diodi on kytketty eteenpäin, näytössä näkyy "- 00 - " äänimerkin kera.
(Kun eteenpäin jännite on 0.3 V - 2.0 V alueen ulkopuolella, tulokset voivat olla virheellisiä.)
Kun kytkentä on käänteinen, näytössä näkyy "----."
Jos molempien suuntien näytöt ovat samat, seuraavaa on saattanut tapahtua:

• Diodi on vioittunut.
• Diodin eteenpäin jännite on mittausalueen ulkopuolella.

Paristojen vaihto

Tarvittavat työkalut:

• Phillips-ruuvimeisseli
• Kolikon muotoinen litiumparisto (CR2032)

1. Katkaise virta (Turn OFF the power).
2. Käännä 3246-60 ylösalaisin ja irrota Phillips-ruuvimeisselillä yksi kiinnitysruuvi paristokotelosta.
3. Irrota paristokotelo ja asenna uusi CR2032-paristo. Varmista, että napaisuus on oikea.
4. Asenna paristokotelo ja kiristä kiinnitysruuvi.

VAIN KALIFORNIA, USA
Perkloraattimateriaali - erityiskäsittely saattaa olla tarpeen.
Katso www.dtsc.ca.gov/hazardouswaste/perchlorate

Takuu

Takuu kattaa normaalikäytössä käyttöohjeen ja tuotteen varoitusmerkintöjen mukaisesti ilmenevät toimintahäiriöt korjataan maksutta. Tämä takuu on voimassa kolmen (3) vuoden ajan ostopäivästä. Ota yhteyttä jälleenmyyjään, josta ostit tuotteen, saadaksesi lisätietoja takuuehdoista.

Kaikki alueelliset yhteystiedot
http://www.hioki.com
PÄÄKONTTORI
81 Koizumi
Ueda, Nagano 386-1192 Japan
HIOKI EUROPE GmbH
Rudolf-Diesel-Strasse 5
65760 Eschborn, Germany
hioki@hioki.eu

Toimittanut ja julkaissut HIOKI E.E. CORPORATION

• CE-vaatimustenmukaisuusvakuutukset ovat ladattavissa verkkosivuiltamme.
• Sisältöä voidaan muuttaa ilman erillistä ilmoitusta.
• Tämä asiakirja sisältää tekijänoikeudella suojattua sisältöä.
• Tämän asiakirjan sisällön kopiointi, jäljentäminen tai muokkaaminen ilman lupaa on kielletty.
• Tässä asiakirjassa mainitut yritysten nimet, tuotenimet jne. ovat vastaavien yritysten tavaramerkkejä tai rekisteröityjä tavaramerkkejä.
