Hioki 3246-60 - Kalem Tipi Hitester Kullanım Kılavuzu

Giriş

Üründen maksimum performans almak için lütfen önce bu kılavuzu okuyun ve ileride başvurmak için el altında bulundurun.

Genel Bakış

3246-60, DC/AC voltajı ve direnci ölçmek ve süreklilik ve diyot kontrolleri yapmak için tasarlanmış kalem şeklinde bir dijital multimetredir. Kompakt, güvenli ve kullanımı kolay olan 3246-60, tüm CATIV 300 V, CATIII 600 V güvenlik gereksinimlerini karşılar. Prob uçları arkadaki çıkıntılara sarılır. Ünite ayrıca ölçülecek nesneyi aydınlatmak için yerleşik bir ışığa sahiptir.

İlk İnceleme

Ürünü teslim aldığınızda, nakliye sırasında herhangi bir hasar oluşmadığından emin olmak için dikkatlice inceleyin. Hasar belirginse veya teknik özelliklere göre çalışmıyorsa, satıcınızla veya Hioki temsilcinizle iletişime geçin.

Ön Kontroller

• Ürünü ilk kez kullanmadan önce, depolama veya nakliye sırasında herhangi bir hasar oluşmadığından emin olmak için normal şekilde çalıştığını doğrulayın. Herhangi bir hasar bulursanız, satıcınızla veya Hioki temsilcinizle iletişime geçin.
• Elektrik çarpması kazasını önlemek için, kablonun içindeki beyaz veya kırmızı kısmın (yalıtım katmanı) açıkta olmadığından emin olun. Kablonun içinde bir renk görünüyorsa, kabloyu kullanmayın. Ürünü bu tür koşullarda kullanmak elektrik çarpmasına neden olabilir, bu nedenle onarım için satıcınızla veya Hioki temsilcinizle iletişime geçin.

Bakım ve Servis

• Ürünü temizlemek için, su veya hafif deterjanla nemlendirilmiş yumuşak bir bezle nazikçe silin. Kasayı deforme edebilecek ve rengini değiştirebilecek benzen, alkol, aseton, eter, keton, tiner veya benzin gibi çözücüler asla kullanmayın.
• Ürün arızalı gibi görünüyorsa, pillerin bitmediğinden emin olun ve satıcınızla veya Hioki temsilcinizle iletişime geçin.

Güvenlik

Güvenli çalışmayı sağlamak ve çeşitli işlevlerin tüm avantajlarından yararlanmak için bu önlemlere uyun.

Bu cihaz, IEC 61010 Güvenlik Standartlarına uygun olarak tasarlanmıştır ve sevkiyattan önce güvenlik açısından kapsamlı bir şekilde test edilmiştir. Ancak, kullanım sırasında yanlış kullanım, yaralanmaya veya ölüme ve ayrıca cihazın hasar görmesine neden olabilir. Cihazı bu kılavuzda açıklanmayan bir şekilde kullanmak, sağlanan güvenlik özelliklerini geçersiz kılabilir. Kullanmadan önce kılavuzdaki talimatları ve önlemleri anladığınızdan emin olun. Cihaz kusurlarından doğrudan kaynaklanmayan kaza veya yaralanmalardan herhangi bir sorumluluk kabul etmiyoruz.

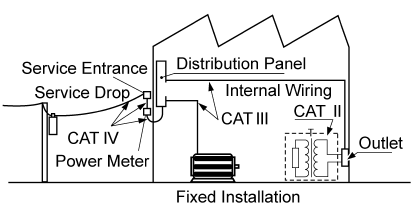

Ölçüm kategorileri
Bu ürün, CAT IV (300 V), CAT III (600 V), CAT II (600 V) güvenlik gereksinimlerine uygundur.
Ölçüm ürünlerinin güvenli çalışmasını sağlamak için IEC 61010, CAT II'den CAT IV'e kadar kategorize edilen ve ölçüm kategorileri olarak adlandırılan çeşitli elektrik ortamları için güvenlik standartları oluşturur.

CAT II: Bir güç kablosuyla bir AC elektrik prizine bağlanan ekipmandaki birincil elektrik devreleri (taşınabilir aletler, ev aletleri vb.) CAT II, elektrik prizi yuvalarını doğrudan ölçmeyi kapsar.
CAT III: Doğrudan dağıtım paneline bağlanan ağır ekipmanın (sabit tesisatlar) birincil elektrik devreleri ve dağıtım panelinden prizlere giden besleyiciler.
CAT IV: Servis hattından servis girişine ve güç ölçere ve birincil aşırı akım koruma cihazına (dağıtım paneli) giden devre.
Bir ölçüm cihazını, cihazın derecelendirildiği kategoriden daha yüksek numaralı bir kategoriyle belirlenmiş bir ortamda kullanmak ciddi bir kazaya neden olabilir ve dikkatle kaçınılmalıdır.
CAT II ila CAT IV ölçüm uygulamalarında CAT derecesi olmayan bir ölçüm cihazının kullanılması ciddi bir kazaya neden olabilir ve dikkatle kaçınılmalıdır.

Güvenlik Sembolü

	Kılavuzda, sembolü, kullanıcının ürünü kullanmadan önce okuması gereken özellikle önemli bilgileri gösterir. Üründe basılı olan sembolü, kullanıcının ilgili işlevi kullanmadan önce kılavuzda karşılık gelen bir konuya ( sembolüyle işaretlenmiş) başvurması gerektiğini gösterir.
	Çift yalıtımlı bir cihazı gösterir.
	AC (Alternatif Akım)'yi gösterir.
	DC (Doğru Akım)'yi gösterir.
	DC (Doğru Akım) veya AC (Alternatif Akım)'yi gösterir.

Çeşitli Standartlar İçin Semboller

WEEE işareti: Bu sembol, elektrikli ve elektronik cihazın 13 Ağustos 2005'ten sonra AB pazarına sürüldüğünü ve Üye Devletlerin üreticilerinin, 2002/96/EC Direktifi'nin (WEEE) 11.2. Maddesi uyarınca cihaz üzerinde görüntülemesi gerektiğini gösterir.

Yanlış kullanımın, kullanıcının ciddi şekilde yaralanmasına veya ölümüne neden olabilecek aşırı bir tehlike oluşturduğunu gösterir.

Yanlış kullanımın, kullanıcının ciddi şekilde yaralanmasına veya ölümüne neden olabilecek önemli bir tehlike oluşturduğunu gösterir.
Yanlış kullanımın, kullanıcı için yaralanma veya ürün için hasar olasılığı oluşturduğunu gösterir.
NOT: Ürünün performansı veya doğru çalışmasıyla ilgili tavsiye niteliğindeki öğeler.

Kullanım Notları

Bu kılavuz, ürünün güvenli çalışması ve güvenli çalışma koşulunda tutulması için gerekli bilgiler ve uyarılar içerir. Ürünü kullanmadan önce, aşağıdaki güvenlik notlarını dikkatlice okuduğunuzdan emin olun.

• Elektrik çarpmasını önlemek için ürünün ıslanmasına izin vermeyin ve elleriniz ıslakken kullanmayın.
• Ürünü aşındırıcı veya yanıcı gazlara maruz kalabileceği yerlerde kullanmayın. Ürün hasar görebilir veya patlamaya neden olabilir.
• Canlı hatları ölçerken elektrik çarpmasını önlemek için yalıtımlı lastik eldivenler, botlar ve güvenlik kaskı gibi uygun koruyucu ekipmanlar giyin.

• Ürünü doğrudan güneş ışığına, yüksek sıcaklığa veya neme veya yoğuşmaya maruz kalabileceği yerlerde saklamayın veya kullanmayın. Bu tür koşullar altında ürün hasar görebilir ve yalıtım bozulabilir, böylece artık teknik özelliklere uymayabilir.
• Bu ürün tamamen su veya toz geçirmez olacak şekilde tasarlanmamıştır. Hasarı önlemek için ıslak veya tozlu bir ortamda kullanmayın.
• Bu ürün iç mekan kullanımı için tasarlanmıştır ve 0°C ila 40°C arasında güvenilir bir şekilde çalışır.
• Ürünün hasar görmesini önlemek için nakliye ve taşıma sırasında titreşim veya şoka karşı koruyun ve özellikle düşürmekten kaçınmaya dikkat edin.
• Ürünü, güçlü bir elektromanyetik alan veya elektrostatik yük üreten bir cihazın yakınında kullanmayın, çünkü bunlar hatalı ölçümlere neden olabilir.
• Test uçlarına zarar vermemek için uçları bükmeyin veya çekmeyin.
• Ürünün koruyucu işlevleri hasar görürse, ya hizmet dışı bırakın ya da başkalarının yanlışlıkla kullanmaması için açıkça işaretleyin.

NOT

• Transformatörler ve yüksek akımlı iletkenler gibi güçlü manyetik alanların veya radyo vericilerinin yakınında olduğu gibi güçlü elektromanyetik alanların varlığında doğru ölçüm imkansız olabilir.
• Pilin bitmesini önlemek için, kullanımdan sonra Fonksiyon Seçici'yi KAPALI (OFF) konuma getirin (Otomatik Güç Tasarrufu özelliği az miktarda akım tüketir).
• Pil voltajı düştüğünde göstergesi görünür. Pilleri mümkün olan en kısa sürede değiştirin.
• Pil sızıntısından kaynaklanan korozyonu önlemek için, uzun süre saklanacaksa pilleri üründen çıkarın.

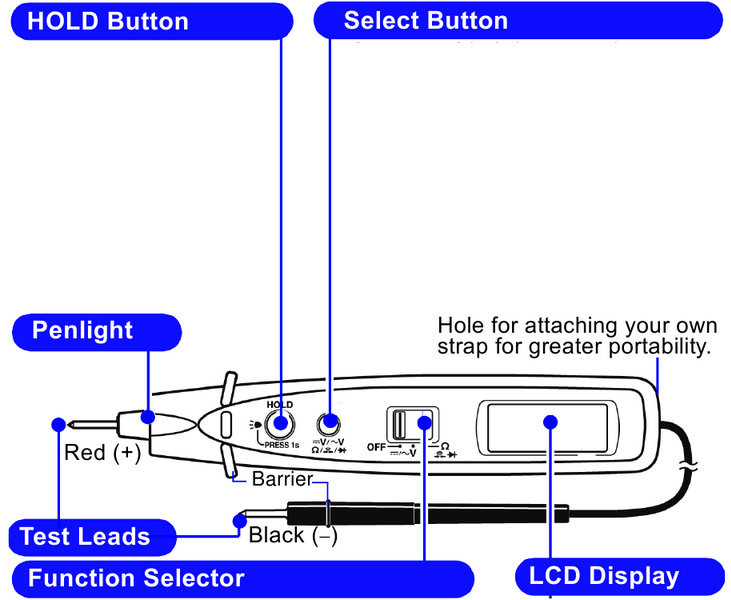

Parça Adları

HOLD (Tut) Düğmesi

• Ölçüm değerini tutar ( yanar).
• Otomatik Güç Tasarrufu (APS) işlevini iptal eder. (HOLD (Tut) düğmesine basarken gücü açın.)
• Işığı açar. (HOLD (Tut) düğmesine en az 1 saniye basın.)

Select (Seç) Düğmesi

• DC/AC'yi seçer ( V)
  (Manuel aralık modunda seç düğmesine en az 1 saniye basın.)
• Modu seçer ().
  (Manuel aralık modunda seç düğmesine en az 1 saniye basın.)
• Manuel aralık işlevine geçer. (Seç düğmesine basarken gücü açın.)
• Aralığı seçer (manuel aralık modunda)

Fonksiyon Seçici
OFF (Kapalı) Güç Kapalı (Güç, OFF (Kapalı) dışındaki herhangi bir konumda AÇIK (ON) konuma getirilir.)
V : DC voltaj fonksiyonu (DCV) (Seç düğmesiyle seçin)
: AC voltaj fonksiyonu (ACV) (Seç düğmesiyle seçin)
Direnç fonksiyonu (Seç düğmesiyle seçin)
Süreklilik Kontrolü fonksiyonu (Seç düğmesiyle seçin)
Diyot Kontrolü fonksiyonu (Seç düğmesiyle seçin)

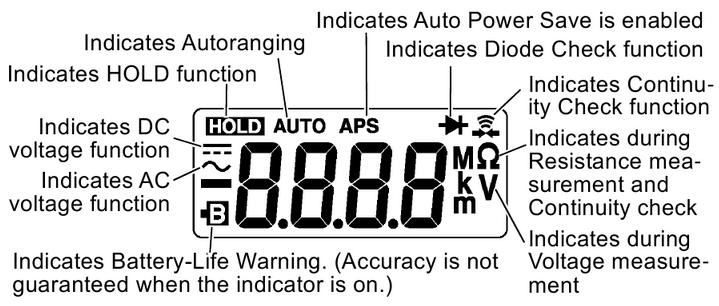

LCD Ekran

Pil Ömrü Uyarısını gösterir. (Gösterge açıkken doğruluk garanti edilmez.)

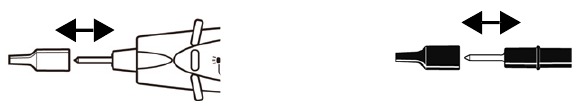

Test ucunun manşonunu kullanma

Çıkarılabilir manşonlar, test uçlarının uçlarındaki metal pimlere takılabilir. Kısa devre kazasını önlemek için, CAT III ve CAT IV ölçüm kategorilerinde ölçüm yaparken test uçlarını manşonlar takılı olarak kullandığınızdan emin olun. CAT II ölçüm kategorisinde ölçüm yaparken test uçlarından manşonları çıkarın. Ölçüm kategorileriyle ilgili ayrıntılar için, kullanım kılavuzundaki "Ölçüm kategorileri" bölümüne bakın.

• Metal pimlerin uçları keskindir, bu nedenle kendinizi yaralamamaya dikkat edin.
• Manşonlar takılıyken ölçüm yaparken, manşonlara zarar vermemeye dikkat edin.
• Ölçüm sırasında manşonlar yanlışlıkla çıkarılırsa, elektrik çarpmasını önlemek için test uçlarını kullanırken özellikle dikkatli olun.

Kalem Tipi Hitester'ın Kapağını (sarı) Kullanma

Ürüne zarar vermemek için aşağıdakilere dikkat edin.

• Kapağı aşırı güçle çekmeyin.
• Ürünü kullanmadığınız zaman kapağı yerine takın.

3246'yı kullanırken, kapağı çıkarın ve şekilde gösterildiği gibi kapağı arkaya güvenli bir şekilde sabitleyin.
Kapağı çıkarırken, uçla parmağınızı delmemeye dikkat edin.

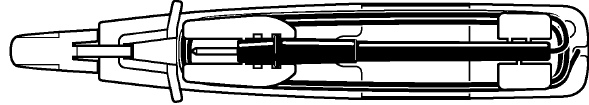

Test Uçlarını Kullanma

3246-60 test ucunu (siyah) saklarken, ucu arkadaki çıkıntıya sardığınızdan emin olun.

Özellikler

Genel

Ölçüm Yöntemi	Çift entegrasyon
AC Ölçüm Sistemi	Ortalama doğrultma ölçümü
Fonksiyon	DC voltaj (DCV), AC voltaj (ACV), Direnç (Ω), Süreklilik kontrolü(), Diyot kontrolü() (Sadece İleri yön/Ters yön yargısı)
Ek Fonksiyon	Otomatik Aralık fonksiyonu, Manuel Aralık fonksiyonu, Tutma fonksiyonu (Hold function), Otomatik Güç Tasarrufu fonksiyonu (APS), Pil Ömrü Uyarı fonksiyonu, Aşırı Yüklenme Uyarı fonksiyonu, Kalem Feneri fonksiyonu, LCD Arka Işık fonksiyonu
Ekran Tipi	TN tipi LCD, 1/4 görev, dinamik sürücü
Ekran Elemanları	3(1/2) dgt., Maks. 4199 sayım (600 VAC/DC aralığı: 699 sayım) Polarite göstergesi: "–" işareti (otomatik) Aşırı yüklenme göstergesi: "OF" veya "–OF"
Birimler ve Semboller	(AC), (DC), , AUTO, HOLD, , , APS, M, k, m, V,
Aralık Değiştirme	Otomatik/Manuel aralık
Örnekleme Oranı	2.5 S/s
Giriş Terminalleri	V/ Ω/ süreklilik/ diyot terminali, COM terminali
Fonksiyonlar	OFF/ V/ Ω
Düğmeler	HOLD, (seç)
Güç Kaynağı	Madeni para şeklinde lityum pil CR2032 × 1
Pil Ömrü Uyarısı	düşük pili gösterir
Boyutlar	Yaklaşık 30G ×182Y ×26.5D mm (çıkıntılar hariç) (1.18"G × 7.17"Y × 1.04"D) Kablo uzunluğu: Yaklaşık 800 mm (31.50")
Ağırlık	Yaklaşık 80 g (2.8 oz.)(pil dahil)
Çalışma Ortamı	Kapalı alan, Kirlilik Derecesi 2, deniz seviyesinden 2000 m'ye (6562 ft.) kadar yükseklik
Çalışma Sıcaklığı & Nem	0 ila 40°C (32 ila 104°F), %80 Bağıl Nem veya daha az (yoğuşmasız)
Depolama Sıcaklığı & Nem	-20 ila 60°C (-4 ila 140°F), %70 Bağıl Nem veya daha az (yoğuşmasız)
Aksesuarlar	Kullanım Kılavuzu Madeni para şeklinde lityum pil (CR2032) x1 (bu ürünle birlikte monitör için verilir), Kılıflar (her biri için kırmızı ve siyah 1 adet)
Ürün garanti süresi	3 yıl (ölçüm doğruluğu hariç)
Uygulanan Standartlar	Güvenlik EN61010-2-033:2012 EN61010-031:2002+A1:2008 EMC EN61326-2-2:2013

Elektriksel Özellikler

Sıcaklık ve nem için doğruluk garantisi	23°C±5°C (73°F±9°F), %80 Bağıl Nem veya daha az (yoğuşmasız)
Regüleli güç kaynağı aralığı	2.15 V ila 3.4 V (Pil düşük göstergesi kapalı)
Sıcaklık Karakteristiği	(Ölçüm doğruluğu) × 0.1/°C (23°C±5°C hariç)
Gürültü Bastırma	NMRR DCV: 40dB veya daha iyi (50/60 Hz) ACV: 40dB veya daha iyi (DC) CMRR DCV:100dB veya daha iyi (50/60 Hz) ACV: 60dB veya daha iyi (50/60 Hz) (1kΩ Dengesizlik)
Dielektrik Dayanımı	Giriş terminallerinden kasaya: 5.55 kVrms sin (bir dakika boyunca 50/60 Hz)
Maksimum giriş Voltajı	600 VDC/ 600 Vrms (sin) veya 3 ×10 6 VHz
Toprağa göre maksimum nominal voltaj	Kılıf takılıyken: CAT IV (300 V) / CAT III (600 V) Kılıf takılı değilken: CAT II (600 V), (Öngörülen Geçici Aşırı Voltaj: 6000 V)
Nominal Güç Kaynağı Voltajı	3.0 VDC
Maksimum Nominal Güç	30 mVA (Maks) (besleme voltajı 3.0 VDC)
Nominal Güç	4 mVA (Tipik) (besleme voltajı 3.0 VDC, DCV modunda)
Otomatik Güç Tasarrufu sırasındaki Güç	0.1 mVA (Maks)
Sürekli Çalışma Süresi	Yaklaşık 150 saat (DCV modunda) Yaklaşık 30 saat (DCV modunda, 10 saniye açık ve 20 saniye kapalı döngülerde ışıkla)

Doğruluk
(Doğruluk, bir yıl boyunca 23°C±5°C (73°F±9°F), %80 Bağıl Nem veya daha az koşullarda garanti edilir.) Pil düşük göstergesi kapalı.

	Aralık	Doğruluk	Giriş Empedansı	Notlar*1
DC Voltaj Ölçümü ( DCV )	420.0 mV 4.200 V 42.00 V 420.0 V 600 V	±1.3%rdg.±4dgt.	100 MΩ veya daha fazla Yaklaşık 11 MΩ Yaklaşık 10 MΩ Yaklaşık 10 MΩ Yaklaşık 10 MΩ
AC Voltaj Ölçümü ( ACV )	4.200 V 42.00 V 420.0 V 600 V	±2.3%rdg.±8dgt.	Yaklaşık 11 MΩ Yaklaşık 10 MΩ Yaklaşık 10 MΩ Yaklaşık 10 MΩ	Ölçüm frekans aralığı: 50 Hz ila 500 Hz
	Aralık	Doğruluk	Açık terminal voltajı	Notlar*1
Direnç Ölçümü (Ω)	420.0 Ω 4.200 kΩ 42.00 kΩ 420.0 kΩ 4.200 MΩ 42.00 MΩ	±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±5.0%rdg.±4dgt. ±10.0%rdg.±4dgt.	3.4 V veya daha az Yaklaşık 0.7 V Yaklaşık 0.5 V Yaklaşık 0.5 V Yaklaşık 0.5 V Yaklaşık 0.5 V	Ölçüm akımı: 800 μA maks. Ölçülecek direnç seviyelerine göre değişir.
Süreklilik Kontrolü ()	420.0 Ω	±2.0%rdg.±4dgt. 3.4 V veya daha az		Eşik seviyesi (bip sesi): 50 Ω±40 Ω
Diyot Kontrolü ()	Sadece yargılama (0.3 V ila 2.0 V)		3.4 V veya daha az	Ölçüm akımı: 800 μA maks.

*1:Aşırı yük koruması, tüm fonksiyonlar ve aralıklar için 600 V DC/AC rms (sinüs dalgası) veya 3x10 (1 dakika için)'dir.
dgt.: çözünürlük (Görüntülenebilir en küçük birim, yani dijital ekranın "1" göstermesine neden olan giriş değeri.)
rdg.: okuma değeri (Şu anda ölçülen ve ölçüm ürününde belirtilen değer)

Fonksiyonlar

Otomatik/Manuel Aralık Fonksiyonu ( V, sadece)
Otomatik aralık belirleme (Autoranging): Otomatik aralık belirleme fonksiyonu (Autoranging function), optimum ölçüm aralığını otomatik olarak seçer.
Gücü açmak ayrıca otomatik aralık belirlemeyi (Autoranging) de açar (AUTO yanar). Ekran 4200 sayım veya daha fazla gösterdiğinde aralık otomatik olarak yükselir ve ekran 400 sayımından az gösterdiğinde düşer. (3246-60 farklı bir aralığa geçirildiğinde bir bip sesi üretilir.)
Manuel aralık belirleme (Manual ranging): Bir aralığı manuel olarak ayarlayın.
Seçme düğmesine basarken gücü açın (AUTO kapanır). Aralık seçimi: Seçme düğmesine her basıldığında bir sonraki daha büyük aralık seçilir. En büyük aralıktan sonra, seçme düğmesine tekrar basmak sizi en küçük aralığa geri döndürür.
Manuel aralık belirleme modunda AC veya DC'yi seçmek veya manuel aralık belirleme modunda direnç ölçümü, süreklilik kontrolü ve diyot kontrolü arasında seçim yapmak için seçme düğmesini basılı tutun (yaklaşık 1 saniye). Manuel aralık belirleme fonksiyonu (Manual ranging function), 3246-60 kapatılana kadar aktiftir.
Tutma Fonksiyonu [ ] (Herhangi bir ölçüm fonksiyonu için kullanılabilir.)
Ölçüm değerini tutmak için HOLD'a (Tut) basın (yanar).
Tutma modunda, seçme düğmesi işlemi, voltaj ölçümü aşımı için uyarı bip sesi ve diyot kontrolü yargısı için bip sesi devre dışı bırakılır. Tutma modunu iptal etmek için: Tekrar HOLD'a (Tut) basın.
Otomatik Güç Tasarrufu Fonksiyonu [APS] (Herhangi bir ölçüm fonksiyonu için kullanılabilir.)
Ölçüm ürünü açıldığında, otomatik olarak Otomatik Güç Tasarrufu moduna (Auto Power Save mode) girer (APS yanar).
Son işlem tamamlandıktan yaklaşık 10 dakika sonra, ölçüm ürünü bir bip sesiyle otomatik olarak Güç Tasarrufu moduna (Power Save mode) girer.
Güç Tasarrufu Durumundan Çıkma: Gücü bir kez kapatın. Otomatik Güç Tasarrufunu Devre Dışı Bırakma: Gücü açarken
HOLD'a (Tut) basın. (APS kapanır)

Aşırı Yüklenme Uyarı Fonksiyonu [OF] ( sadece V)
Ölçülen değer maksimum göstergeyi aştığında, bir bip sesi üretilir (OF yanar). Bu fonksiyon tutma modunda devre dışıdır.

Kalem Feneri/LCD Arka Işık Fonksiyonu

• AÇIK: HOLD'a (Tut) basın ve basılı tutun. Kalem feneri ve LCD arka ışığı yanacaktır. (Tutma modu etkilenmez)
• KAPALI: Işıklar yaklaşık 10 saniye içinde otomatik olarak sönecektir. Fonksiyon Seçiciyi veya bir tuşu çalıştırmak, son tuş işleminden yaklaşık 10 saniye sonra ışıkları kapatacaktır.
• Işıkları açık tutmak için HOLD'u (Tut) basılı tutun.

Ölçüm Prosedürleri

Elektrik çarpmasını önlemek için aşağıdaki önlemlere uyun.

• Çalışma sırasında 3246-60'ı veya test ucunu bariyer ile uç arasında tutmayın (Bkz. "Parça Adları"
• Kapağı tutmadan önce test uçlarını ölçüm nesnesinden ayırın.
• Test uçlarını bağlamadan önce daima Fonksiyon Seçicinin uygun ayarını doğrulayın.
• Fonksiyon Seçiciyi değiştirmeden önce test uçlarını ölçüm nesnesinden ayırın.
• Direnç, Süreklilik veya Diyot Kontrolü fonksiyonları seçiliyken asla test uçlarına voltaj uygulamayın. Bunu yapmak ürüne zarar verebilir ve kişisel yaralanmaya neden olabilir. Elektrik kazalarını önlemek için, ölçüm yapmadan önce devreden gücü kesin.

Çalışma Öncesi inceleme
Elektrik çarpması veya yanlış ölçüm olasılığını önlemek için, ürünü kullanmadan önce aşağıdaki öğeleri kontrol edin.
Çalışma kontrolü herhangi bir anormallik ortaya çıkarırsa, kontrolü derhal durdurun ve ürünü kullanmayın.

Elektrik çarpması kazasını önlemek için, kablonun içindeki beyaz kısmın (yalıtım katmanı) açıkta olmadığından emin olun. Kablonun içinde bir renk görünüyorsa, kabloyu kullanmayın. Cihazı bu tür koşullarda kullanmak elektrik çarpmasına neden olabilir, bu nedenle onarım için satıcınızla veya Hioki temsilcinizle iletişime geçin.

• Voltaj ölçümü için, test uçlarını kısa devre yapın ve 0 V görüntülendiğini kontrol edin.
• Direnç veya Süreklilik Kontrolü Ölçümü için, test uçlarını kısa devre yapın ve 0  görüntülendiğini kontrol edin.
• Bilinen bir değere sahip bir test öğesini (pil, AC kaynağı, direnç vb.) ölçerek bilinen değerin görüntülenebildiğini doğrulayın.

NOT: Bu ürünün ürün spesifikasyonlarına göre çalıştığından emin olmak için periyodik kalibrasyon ve inceleme gereklidir.

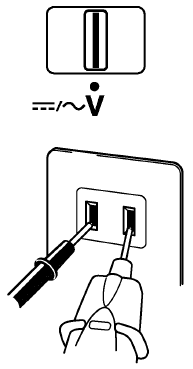

Voltaj Ölçümü

• Maksimum giriş voltajı 600 V DC/ 600 Vrms (sin) veya 3x10 6 V•Hz'dir. Maksimum değerin üzerinde voltaj ölçmeye çalışmak ürünü tahrip edebilir ve kişisel yaralanmaya veya ölüme neden olabilir.
• Elektrik çarpmasını önlemek için, test uçlarıyla canlı hatları kısa devre yapmaktan kaçınmaya dikkat edin.
• Güvenlik için, test ucu bağlantıları her zaman bir devre kesicinin ikincil tarafında yapılmalıdır.
• Giriş terminalleri ile toprak arasındaki maksimum nominal voltaj 600 V DC/AC'dir. Toprağa göre 600 V'u aşan voltajları ölçmeye çalışmak ürüne zarar verebilir ve kişisel yaralanmaya neden olabilir.

1. Fonksiyon Seçiciyi V konumuna getirin. DC veya AC'yi seçmek için (), seçme düğmesini kullanın. (Manuel aralık belirleme sırasında, seçme düğmesine en az 1 saniye basın.)

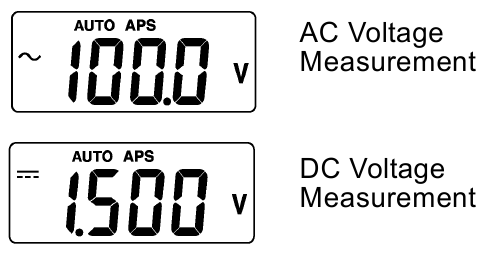

2. Test uçlarını ölçüm nesnesine bağlayın ve belirtilen değeri okuyun.


Direnç Ölçümü

1. Fonksiyon Seçiciyi konumuna getirin.
2. Test uçlarını ölçüm nesnesine bağlayın ve belirtilen değeri okuyun.


Süreklilik Kontrolü

1. Fonksiyon Seçiciyi konumuna getirin ve seçme düğmesine basın. ( yanar)
   (Manuel aralık belirleme sırasında, seçme düğmesine en az 1 saniye basın.)


2. Test uçlarını ölçüm nesnesine bağlayın. Süreklilik (eşik: 50±40 Ω veya daha az) sağlandığında, bip sesi duyulur.



Diyot Kontrolü

1. Fonksiyon Seçiciyi konumuna getirin ve seçme düğmesine iki kez basın. ( yanar)
   (Manuel aralık belirleme sırasında, seçme düğmesine en az 1 saniye basın.)
2. Test uçlarını ölçüm nesnesine bağlayın.


NOT:
Diyot ileri yönde bağlandığında, ekranda bir bip sesiyle "- 00 - " gösterilir.
(İleri voltaj 0.3 V ila 2.0 V aralığının dışındaysa, sonuçlar yanlış olabilir.)
Bağlantı ters çevrildiğinde, ekranda "----" gösterilir.
Her iki yön için de ekranlar aynıysa, aşağıdakiler meydana gelmiş olabilir:

• Diyot arızalıdır.
• Diyodun ileri voltajı ölçüm aralığının dışındadır.

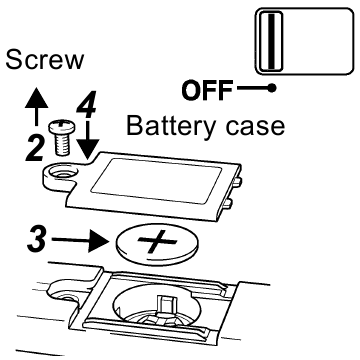

Pillerin Değiştirilmesi

• Pilleri değiştirirken elektrik çarpmasını önlemek için öncelikle test uçlarını ölçülecek nesneden ayırın.
• Pilleri değiştirmeden önce, Fonksiyon Seçicinin KAPALI olduğundan emin olun.
• Doğru polarite ile taktığınızdan emin olun. Aksi takdirde, pil sızıntısından kaynaklanan kötü performans veya hasar meydana gelebilir. Pilleri yalnızca belirtilen türle değiştirin. (Madeni para şeklinde lityum pil CR2032)
• Pilleri değiştirdikten sonra, ürünü kullanmadan önce kapağı ve vidaları yerine takın.
• Kazara yutmayı önlemek için pilleri çocuklardan uzak tutun.
• Patlama olasılığını önlemek için pilleri kısa devre yapmayın, sökmeyin veya yakmayın.
• Pilleri yerel düzenlemelere uygun olarak kullanın ve atın.

Gerekli araç:

• Yıldız tornavida
• Madeni para şeklinde lityum pil (CR2032)

1. Gücü KAPALI (OFF) konuma getirin.
2. 3246-60'ı ters çevirin ve pil yuvasından bir adet tutma vidasını çıkarmak için bir yıldız tornavida kullanın.
3. Pil yuvasını çıkarın ve yeni bir CR2032 pil takın. Polaritenin doğru olduğundan emin olun.
4. Pil yuvasını takın ve tutma vidasını sıkın.

SADECE KALİFORNİYA, ABD
Perklorat Malzemesi - özel işlem gerekebilir.
Bkz. www.dtsc.ca.gov/hazardouswaste/perchlorate

Garanti

Kullanım Kılavuzu ve Ürün Önlem İşaretlerine uygun olarak normal kullanım koşullarında meydana gelen garanti arızaları ücretsiz olarak onarılacaktır. Bu garanti, satın alma tarihinden itibaren üç (3) yıl süreyle geçerlidir. Garanti hükümleri hakkında daha fazla bilgi için lütfen ürünü satın aldığınız distribütörle iletişime geçin.

Tüm bölgesel iletişim bilgileri
http://www.hioki.com
MERKEZ
81 Koizumi
Ueda, Nagano 386-1192 Japonya
HIOKI EUROPE GmbH
Rudolf-Diesel-Strasse 5
65760 Eschborn, Almanya
hioki@hioki.eu

Düzenleyen ve yayınlayan: HIOKI E.E. CORPORATION

• CE uygunluk beyanları web sitemizden indirilebilir.
• İçerik önceden haber verilmeksizin değiştirilebilir.
• Bu belge telif hakkıyla korunan içerik içermektedir.
• Bu belgenin içeriğinin izinsiz olarak kopyalanması, çoğaltılması veya değiştirilmesi yasaktır.
• Bu belgede bahsedilen şirket adları, ürün adları vb. ilgili şirketlerin ticari markaları veya tescilli ticari markalarıdır.

Referanslar

• http://www.dtsc.ca.gov/hazardouswaste/perchlorate
• Hioki | World-class Test & Measurement Equipment

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Hioki 3246-60 - Kalem Tipi Hitester Kullanım Kılavuzu indir

Mevcut diller
