Kirish

Mahsulotdan maksimal unumdorlik olish uchun avval ushbu qo'llanmani o'qing va kelajakda foydalanish uchun uni qo'l ostida saqlang.

Umumiy ko'rinish

3246-60 - bu DC/AC kuchlanish va qarshilikni o'lchash, shuningdek, uzluksizlik va diod tekshiruvlarini o'tkazish uchun mo'ljallangan qalam shaklidagi raqamli multimetr. Ixcham, xavfsiz va ishlatish uchun qulay bo'lgan 3246-60 barcha CATIV 300 V, CATIII 600 V xavfsizlik talablariga javob beradi. Prob simlari orqa tomondagi chiqiqlar atrofida o'ralgan. Qurilmada o'lchanadigan ob'ektni yoritish uchun o'rnatilgan yorug'lik ham mavjud.

Dastlabki tekshirish

Mahsulotni olganingizda, tashish paytida hech qanday shikastlanmaganligiga ishonch hosil qilish uchun uni diqqat bilan tekshiring. Agar shikastlanish aniq bo'lsa yoki u texnik xususiyatlarga muvofiq ishlamasa, dileringizga yoki Hioki vakiliga murojaat qiling.

Dastlabki tekshiruvlar

• Mahsulotni birinchi marta ishlatishdan oldin, saqlash yoki tashish paytida hech qanday shikastlanmaganligiga ishonch hosil qilish uchun uning normal ishlashini tekshiring. Agar biron bir shikastlanish topsangiz, dileringizga yoki Hioki vakiliga murojaat qiling.
• Elektr toki urishi hodisasining oldini olish uchun kabel ichidagi oq yoki qizil qismining (izolyatsiya qatlami) ochiq emasligini tasdiqlang. Agar kabel ichidagi rang ochilib qolgan bo'lsa, kabelni ishlatmang. Mahsulotni bunday sharoitlarda ishlatish elektr toki urishiga olib kelishi mumkin, shuning uchun ta'mirlash uchun dileringizga yoki Hioki vakiliga murojaat qiling.

Xizmat ko'rsatish va ta'mirlash

• Mahsulotni tozalash uchun uni suv yoki yumshoq detarjen bilan namlangan yumshoq mato bilan ehtiyotkorlik bilan artib oling. Hech qachon benzol, spirt, aseton, efir, ketonlar, suyultiruvchilar yoki benzin kabi erituvchilarni ishlatmang, chunki ular korpusni deformatsiya qilishi va rangini o'zgartirishi mumkin.
• Agar mahsulot noto'g'ri ishlayotganga o'xshasa, batareyalar zaryadsizlanmaganligini tasdiqlang va dileringizga yoki Hioki vakiliga murojaat qiling.

Xavfsizlik

Xavfsiz ishlashni ta'minlash va turli funktsiyalarning to'liq afzalliklariga erishish uchun ushbu ehtiyot choralariga rioya qiling.

Ushbu asbob IEC 61010 xavfsizlik standartlariga muvofiq ishlab chiqilgan va jo'natishdan oldin xavfsizlik uchun sinchkovlik bilan sinovdan o'tgan. Biroq, foydalanish vaqtida noto'g'ri ishlatish jarohatlanishga yoki o'limga, shuningdek, asbobning shikastlanishiga olib kelishi mumkin. Asbobni ushbu qo'llanmada tavsiflanmagan tarzda ishlatish taqdim etilgan xavfsizlik funktsiyalarini bekor qilishi mumkin. Ishlatishdan oldin qo'llanmadagi ko'rsatmalar va ehtiyot choralarini tushunganingizga ishonch hosil qiling. Asbobning nuqsonlaridan bevosita kelib chiqmagan baxtsiz hodisalar yoki jarohatlar uchun biz hech qanday javobgarlikni o'z zimmamizga olmaymiz.

O'lchov toifalari
Ushbu mahsulot CAT IV (300 V), CAT III (600 V), CAT II (600 V) xavfsizlik talablariga javob beradi.
O'lchov mahsulotlarining xavfsiz ishlashini ta'minlash uchun IEC 61010 turli xil elektr muhitlari uchun xavfsizlik standartlarini o'rnatadi, ular CAT II dan CAT IV gacha toifalarga bo'linadi va o'lchov toifalari deb ataladi.

CAT II: Elektr shnuri orqali AC elektr rozetkasiga ulangan uskunadagi asosiy elektr zanjirlari (portativ asboblar, maishiy texnika va boshqalar). CAT II elektr rozetkalarini bevosita o'lchashni qamrab oladi.
CAT III: Og'ir uskunaning asosiy elektr zanjirlari (sobit o'rnatishlar) to'g'ridan-to'g'ri taqsimlash paneliga ulangan va taqsimlash panelidan rozetkalarga o'tkazgichlar.
CAT IV: Xizmat ko'rsatish liniyasidan xizmat ko'rsatish kirishiga va quvvat o'lchagichiga va asosiy haddan tashqari oqimdan himoya qilish moslamasiga (taqsimlash paneli) bo'lgan zanjir.
O'lchov asbobini asbob baholanganidan yuqori raqamli toifa bilan belgilangan muhitda ishlatish jiddiy baxtsiz hodisaga olib kelishi mumkin va bundan ehtiyotkorlik bilan qochish kerak.
CAT II dan CAT IV gacha bo'lgan o'lchov dasturlarida CAT reytingiga ega bo'lmagan o'lchov asbobidan foydalanish jiddiy baxtsiz hodisaga olib kelishi mumkin va bundan ehtiyotkorlik bilan qochish kerak.

Xavfsizlik belgisi

	Qo'llanmada belgisi foydalanuvchi mahsulotni ishlatishdan oldin o'qishi kerak bo'lgan ayniqsa muhim ma'lumotlarni bildiradi. Mahsulotda chop etilgan belgisi foydalanuvchi tegishli funktsiyadan foydalanishdan oldin qo'llanmadagi tegishli mavzuga ( belgisi bilan belgilangan) murojaat qilishi kerakligini bildiradi.
	Ikki qavatli izolyatsiyalangan qurilmani bildiradi.
	AC (o'zgaruvchan tok)ni bildiradi.
	DC (o'zgarmas tok)ni bildiradi.
	DC (o'zgarmas tok) yoki AC (o'zgaruvchan tok)ni bildiradi.

Turli standartlar uchun belgilar

WEEE belgisi: Ushbu belgi elektr va elektron jihoz 2005-yil 13-avgustdan keyin Yevropa Ittifoqi bozoriga chiqarilganligini va a'zo davlatlar ishlab chiqaruvchilari uni 2002/96/EC direktivasining 11.2-moddasiga (WEEE) muvofiq jihozga joylashtirishlari kerakligini bildiradi.

Noto'g'ri ishlash foydalanuvchi uchun jiddiy jarohat yoki o'limga olib kelishi mumkin bo'lgan o'ta xavfli vaziyatni keltirib chiqarishini bildiradi.

Noto'g'ri ishlash foydalanuvchi uchun jiddiy jarohat yoki o'limga olib kelishi mumkin bo'lgan sezilarli xavfli vaziyatni keltirib chiqarishini bildiradi.
Noto'g'ri ishlash foydalanuvchi uchun jarohatlanish yoki mahsulotning shikastlanish ehtimolini keltirib chiqarishini bildiradi.
ESLATMA: Mahsulotning ishlashi yoki to'g'ri ishlashi bilan bog'liq maslahat elementlari.

Foydalanish bo'yicha eslatmalar

Ushbu qo'llanma mahsulotning xavfsiz ishlashi va uni xavfsiz ish holatida saqlash uchun zarur bo'lgan ma'lumotlar va ogohlantirishlarni o'z ichiga oladi. Mahsulotni ishlatishdan oldin quyidagi xavfsizlik eslatmalarini diqqat bilan o'qib chiqing.

• Elektr toki urishining oldini olish uchun mahsulotning nam bo'lishiga yo'l qo'ymang va qo'llaringiz nam bo'lganda uni ishlatmang.
• Mahsulotni korroziv yoki yonuvchi gazlar ta'sirida bo'lishi mumkin bo'lgan joyda ishlatmang. Mahsulot shikastlanishi yoki portlashga olib kelishi mumkin.
• Jonli liniyalarni o'lchashda elektr toki urishining oldini olish uchun izolyatsiyalangan rezina qo'lqoplar, etiklar va xavfsizlik dubulg'asi kabi tegishli himoya vositalarini kiying.

• Mahsulotni to'g'ridan-to'g'ri quyosh nuri, yuqori harorat yoki namlik yoki kondensatsiya ta'sirida bo'lishi mumkin bo'lgan joyda saqlamang yoki ishlatmang. Bunday sharoitlarda mahsulot shikastlanishi va izolyatsiya yomonlashishi mumkin, shunda u endi texnik xususiyatlarga javob bermaydi.
• Ushbu mahsulot butunlay suv yoki chang o'tkazmaydigan qilib ishlab chiqilmagan. Shikastlanmaslik uchun uni nam yoki changli muhitda ishlatmang.
• Ushbu mahsulot yopiq joylarda foydalanish uchun mo'ljallangan va 0°C dan 40°C gacha ishonchli ishlaydi.
• Mahsulotning shikastlanishiga yo'l qo'ymaslik uchun uni tashish va ishlatish vaqtida tebranish yoki zarbadan himoya qiling va tushib ketmaslik uchun ayniqsa ehtiyot bo'ling.
• Mahsulotni kuchli elektromagnit maydon yoki elektrostatik zaryad hosil qiluvchi qurilma yaqinida ishlatmang, chunki ular noto'g'ri o'lchovlarga olib kelishi mumkin.
• Sinov simlarining shikastlanishiga yo'l qo'ymaslik uchun simlarni bukmang yoki tortmang.
• Agar mahsulotning himoya funktsiyalari shikastlangan bo'lsa, uni xizmatdan olib tashlang yoki boshqalar uni beixtiyor ishlatmasligi uchun uni aniq belgilang.

ESLATMA

• Kuchli magnit maydonlar, masalan, transformatorlar va yuqori tok o'tkazgichlari yaqinida yoki kuchli elektromagnit maydonlar, masalan, radio uzatgichlar yaqinida aniq o'lchash imkonsiz bo'lishi mumkin.
• Batareyaning zaryadsizlanishiga yo'l qo'ymaslik uchun foydalanishdan keyin Funktsiya selektorini OFF (o'chirish) holatiga o'tkazing (Avtomatik quvvatni tejash funktsiyasi oz miqdorda tok iste'mol qiladi).
• Batareya kuchlanishi past bo'lganda indikatori paydo bo'ladi. Batareyalarni imkon qadar tezroq almashtiring.
• Batareyaning oqishi natijasida korroziyaning oldini olish uchun, agar mahsulot uzoq vaqt saqlanishi kerak bo'lsa, batareyalarni mahsulotdan olib tashlang.

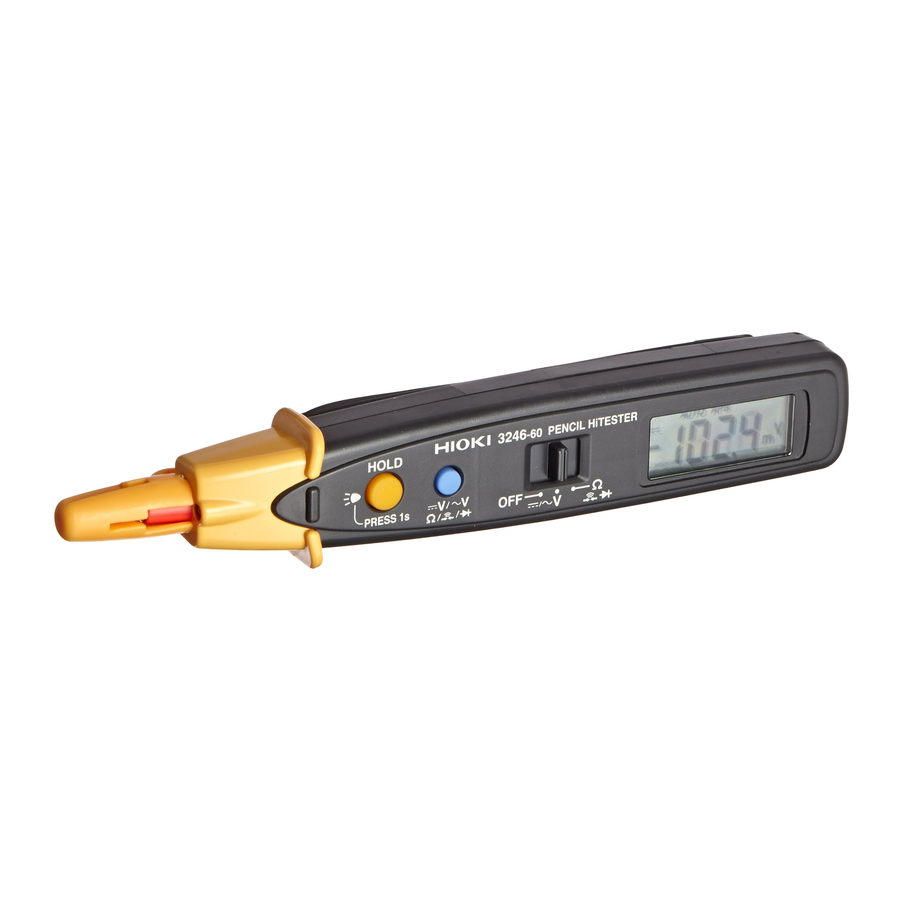

Qismlarning nomlari

HOLD (Ushlab turish) tugmasi

• O'lchov qiymatini ushlab turadi ( yonadi).
• Avtomatik quvvatni tejash (APS) funktsiyasini bekor qiladi. (HOLD (Ushlab turish) tugmasini bosib turgan holda quvvatni yoqing.)
• Yorug'likni yoqadi. (HOLD (Ushlab turish) tugmasini kamida 1 soniya bosib turing.)

Select (Tanlash) tugmasi

• DC/AC ni tanlaydi ( V)
  (Qo'lda diapazonni sozlash rejimida tanlash tugmasini kamida 1 soniya bosib turing.)
• Rejimni tanlaydi ().
  (Qo'lda diapazonni sozlash rejimida tanlash tugmasini kamida 1 soniya bosib turing.)
• Qo'lda diapazon funktsiyasiga o'tadi. (Tanlash tugmasini bosib turgan holda quvvatni yoqing.)
• Diapazonni tanlaydi (qo'lda diapazonni sozlash rejimida)

Funktsiya selektori
OFF Quvvat o'chirilgan (Quvvat OFF (o'chirilgan) dan boshqa har qanday holatda yoqiladi.)
V : DC kuchlanish funktsiyasi (DCV) (Tanlash tugmasi bilan tanlang)
: AC kuchlanish funktsiyasi (ACV) (Tanlash tugmasi bilan tanlang)
Qarshilik funktsiyasi (Tanlash tugmasi bilan tanlang)
Uzluksizlikni tekshirish funktsiyasi (Tanlash tugmasi bilan tanlang)
Diodni tekshirish funktsiyasi (Tanlash tugmasi bilan tanlang)

LCD displey

Batareya quvvati tugashini ko'rsatadi. (Indikator yonganda aniqlik kafolatlanmaydi.)

Sinov simining qoplamasini ishlatish

Olinadigan qoplamalar sinov simlarining uchidagi metall pinlarga biriktirilishi mumkin. Qisqa tutashuv hodisasining oldini olish uchun CAT III va CAT IV o'lchov toifalarida o'lchovlarni bajarayotganda, albatta, qoplamalar biriktirilgan sinov simlaridan foydalaning. CAT II o'lchov toifasida o'lchovlarni bajarayotganda sinov simlaridan qoplamalarni olib tashlang. O'lchov toifalari haqida batafsil ma'lumot olish uchun ko'rsatma qo'llanmasidagi "O'lchov toifalari" ga qarang.)

• Metall pinlarning uchlari o'tkir, shuning uchun o'zingizni jarohatlamaslik uchun ehtiyot bo'ling.
• Qoplamalar biriktirilgan holda o'lchovlarni bajarayotganda, qoplamalarga zarar yetkazmaslik uchun ehtiyot bo'ling.
• Agar o'lchov vaqtida qoplamalar beixtiyor olib tashlansa, elektr toki urishining oldini olish uchun sinov simlarini ishlatishda ayniqsa ehtiyot bo'ling.

Qalam Hitesterning qopqog'ini (sariq) ishlatish

Mahsulotning shikastlanishiga yo'l qo'ymaslik uchun quyidagilarga rioya qiling.

• Qopqoqni haddan tashqari kuch bilan tortmang.
• Mahsulotdan foydalanmayotganingizda qopqoqni joyiga qo'ying.

3246 dan foydalanayotganda, qopqoqni olib tashlang va rasmda ko'rsatilganidek, qopqoqni orqa tomonga mahkamlang.
Qopqoqni olib tashlayotganda, simning uchi bilan barmog'ingizni teshmaslik uchun ehtiyot bo'ling.

Sinov simlarini ishlatish

3246-60 sinov simini (qora) saqlashda, albatta, simni orqa tomondagi chiqiq atrofida o'rang.

Texnik xususiyatlar

Umumiy

O'lchash usuli	Ikki tomonlama integratsiya
AC o'lchash tizimi	O'rtacha to'g'rilash o'lchovi
Funksiya	DC kuchlanish (DCV), AC kuchlanish (ACV), qarshilik (Ω), uzluksizlikni tekshirish(), diodni tekshirish() (Faqat oldinga yo'nalish/teskari yo'nalish bo'yicha baho)
Qo'shimcha funksiya	Avtomatik diapazon funksiyasi, qo'lda diapazon funksiyasi, ushlab turish funksiyasi, avtomatik quvvatni tejash funksiyasi (APS), batareya quvvati tugashidan ogohlantirish funksiyasi, toshib ketishdan ogohlantirish funksiyasi, ruchka chiroq funksiyasi, LCD yoritish funksiyasi
Displey turi	TN turi LCD, 1/4 duty, dinamik drayv
Displey elementlari	3(1/2) dgt., Maks. 4199 hisob (600 VAC/DC diapazoni: 699 hisob) Polarit ko'rsatkichi: "–" belgisi (avtomatik) Toshqin ko'rsatkichi: "OF" yoki "–OF"
Birliklar va belgilar	(AC), (DC), , AUTO, HOLD, , , APS, M, k, m, V,
Diapazonni almashtirish	Avtomatik/qo'lda diapazon
Namuna olish tezligi	2.5 S/s
Kirish terminallari	V/ Ω/ uzluksizlik/ diod terminali, COM terminali
Funksiyalar	OFF/ V/ Ω
Tugmalar	HOLD, (tanlash)
Quvvat manbai	Tangadek litiy batareyasi CR2032 × 1
Batareya quvvati tugashidan ogohlantirish	batareya quvvati pastligini bildiradi
Olchamlari	Taxminan 30W ×182H ×26.5D mm (protrusionsiz) (1.18"W × 7.17"H × 1.04"D) Kabel uzunligi: Taxminan 800 mm (31.50")
Og'irligi	Taxminan 80 g (2.8 oz.)(batareya bilan birga)
Ishlash muhiti	Ichki makon, ifloslanish darajasi 2, dengiz sathidan 2000 m (6562 fut) gacha balandlikda
Ishlash harorati va namligi	0 dan 40°C gacha (32 dan 104°F gacha), 80% RH yoki undan kam (kondensatsiz)
Saqlash harorati va namligi	-20 dan 60°C gacha (-4 dan 140°F gacha), 70% RH yoki undan kam (kondensatsiz)
Aksessuarlar	Qo'llanma Tangadek litiy batareyasi (CR2032) x1 (ushbu mahsulot bilan monitor uchun ta'minlangan), qoplamalar (har biri uchun qizil va qora 1 dona)
Mahsulot kafolat muddati	3 yil (o'lchov aniqligi bundan mustasno)
Qo'llaniladigan standartlar	Xavfsizlik EN61010-2-033:2012 EN61010-031:2002+A1:2008 EMC EN61326-2-2:2013

Elektr xususiyatlari

Harorat va namlik uchun aniqlik kafolati	23°C±5°C (73°F±9°F), 80% RH yoki undan kam (kondensatsiz)
Tartibga solingan quvvat manbai diapazoni	2.15 V dan 3.4 V gacha (Batareya quvvati pastligi displeyi o'chirilgan)
Harorat xarakteristikasi	(O'lchov aniqligi) × 0.1/°C (23°C±5°C dan tashqari)
shovqinni bostirish	NMRR DCV: 40dB yoki undan yaxshiroq (50/60 Hz) ACV: 40dB yoki undan yaxshiroq (DC) CMRR DCV:100dB yoki undan yaxshiroq (50/60 Hz) ACV: 60dB yoki undan yaxshiroq (50/60 Hz) (1kΩ muvozanatsizlik)
Dielektrik quvvat	Kirish terminallaridan korpusga: 5.55 kVrms sin (bir daqiqa davomida 50/60 Hz)
Maksimal kirish kuchlanishi	600 VDC/ 600 Vrms (sin) yoki 3 ×10 6 VHz
Yerga nisbatan maksimal nominal kuchlanish	Qopqoq o'rnatilganda: CAT IV (300 V) / CAT III (600 V) Qopqoq o'rnatilmaganda: CAT II (600 V), (Kutilayotgan o'tkinchi haddan tashqari kuchlanish: 6000 V)
Nominal quvvat manbai kuchlanishi	3.0 VDC
Maksimal nominal quvvat	30 mVA (Maks) (ta'minot kuchlanishi 3.0 VDC)
Nominal quvvat	4 mVA (Typ) (ta'minot kuchlanishi 3.0 VDC, DCV rejimida)
Avtomatik quvvatni tejash paytida quvvat	0.1 mVA (Maks)
Uzluksiz ishlash vaqti	Taxminan 150 soat (DCV rejimida) Taxminan 30 soat (10 soniya yoqilgan va 20 soniya o'chirilgan takroriy sikllarda yorug'lik bilan, DCV rejimida)

Aniqilik
(Bir yil davomida 23°C±5°C (73°F±9°F), 80% RH yoki undan kam bo'lgan aniqlik kafolatlanadi.) Batareya quvvati pastligi displeyi o'chirilgan.

	Diapazon	Aniqilik	Kirish impedansi	Eslatmalar*1
DC kuchlanishni o'lchash ( DCV )	420.0 mV 4.200 V 42.00 V 420.0 V 600 V	±1.3%rdg.±4dgt.	100 MΩ yoki undan ko'p Taxminan 11 MΩ Taxminan 10 MΩ Taxminan 10 MΩ Taxminan 10 MΩ
AC kuchlanishni o'lchash ( ACV )	4.200 V 42.00 V 420.0 V 600 V	±2.3%rdg.±8dgt.	Taxminan 11 MΩ Taxminan 10 MΩ Taxminan 10 MΩ Taxminan 10 MΩ	O'lchov chastota diapazoni: 50 Hz dan 500 Hz gacha
	Diapazon	Aniqilik	Ochiq terminal kuchlanishi	Eslatmalar*1
Qarshilikni o'lchash (Ω)	420.0 Ω 4.200 kΩ 42.00 kΩ 420.0 kΩ 4.200 MΩ 42.00 MΩ	±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±5.0%rdg.±4dgt. ±10.0%rdg.±4dgt.	3.4 V yoki undan kam Taxminan 0.7 V Taxminan 0.5 V Taxminan 0.5 V Taxminan 0.5 V Taxminan 0.5 V	O'lchov oqimi: 800 μA maks. O'lchanadigan qarshilik darajasiga qarab o'zgaradi.
Uzluksizlikni tekshirish ()	420.0 Ω	±2.0%rdg.±4dgt. 3.4 V yoki undan kam		Boshlang'ich daraja (signal): 50 Ω±40 Ω
Diodni tekshirish ()	Faqat baholash (0.3 V dan 2.0 V gacha)		3.4 V yoki undan kam	O'lchov oqimi: 800 μA maks.

*1:Haddan tashqari yukdan himoya qilish 600 V DC/AC rms (sinus to'lqini) yoki 3x10 (1 daqiqa davomida), barcha funksiyalar va diapazonlar uchun.
dgt.: aniqlik (Eng kichik ko'rsatiladigan birlik, ya'ni raqamli displeyda "1" ko'rsatilishiga sabab bo'ladigan kirish qiymati.)
rdg.: o'qish qiymati (Hozirda o'lchanayotgan va o'lchov mahsulotida ko'rsatilgan qiymat)

Funksiyalar

Avtomatik/qo'lda diapazon funksiyasi ( V, faqat)
Avtomatik diapazon: Avtomatik diapazon funksiyasi avtomatik ravishda optimal o'lchov diapazonini tanlaydi.
Quvvatni yoqish ham avtomatik diapazonni yoqadi (AUTO yonadi). Displey 4200 yoki undan ko'p hisobni ko'rsatganda diapazon avtomatik ravishda yuqoriga, displey 400 dan kam hisobni ko'rsatganda esa pastga o'tadi. (3246-60 boshqa diapazonga o'tkazilganda signal eshitiladi.)
Qo'lda diapazon: Diapazonni qo'lda sozlang.
Tanlash tugmasini bosib turgan holda quvvatni yoqing (AUTO o'chirilgan). Diapazonni tanlash: Tanlash tugmasining har bir bosilishi keyingi kattaroq diapazonni tanlaydi. Eng katta diapazondan so'ng, tanlash tugmasini yana bosish sizni eng kichik diapazonga qaytaradi.
Tanlash tugmasini bosib ushlab turing (taxminan 1 soniya davomida) qo'lda diapazon rejimida AC yoki DC ni tanlash uchun yoki qo'lda diapazon rejimida qarshilikni o'lchash, uzluksizlikni tekshirish va diodni tekshirish o'rtasida tanlash uchun. Qo'lda diapazon funksiyasi 3246-60 o'chirilgunga qadar faol bo'ladi.
Ushlab turish funksiyasi [ ] (Har qanday o'lchov funksiyasi uchun mavjud.)
O'lchov qiymatini ushlab turish uchun HOLD ni bosing (yonadi).
Ushlab turish rejimida tanlash tugmasi ishlashi, kuchlanishni o'lchashning toshib ketishi uchun ogohlantirish signali va diodni tekshirish bahosi uchun signal o'chirilgan. Ushlab turish rejimini bekor qilish uchun: HOLD ni yana bosing.
Avtomatik quvvatni tejash funksiyasi [APS] (Har qanday o'lchov funksiyasi uchun mavjud.)
O'lchov mahsuloti yoqilganda, u avtomatik ravishda avtomatik quvvatni tejash rejimiga kiradi (APS yonadi).
Yakuniy operatsiyani tugatgandan so'ng taxminan 10 daqiqadan so'ng, o'lchov mahsuloti signal bilan avtomatik ravishda quvvatni tejash rejimiga kiradi.
Quvvatni tejash holatidan chiqish: quvvatni bir marta o'chiring. Avtomatik quvvatni tejashni o'chirish: quvvatni bosib turgan holda yoqing
HOLD. (APS o'chirilgan)

Toshqin ogohlantirish funksiyasi [OF] ( faqat V)
O'lchangan qiymat maksimal ko'rsatkichdan oshib ketganda, signal eshitiladi (OF yonadi). Ushbu funksiya ushlab turish rejimida o'chirilgan.

Ruchka chiroq/LCD yoritish funksiyasi

• ON: HOLD ni bosib ushlab turing. Ruchka chiroq va LCD yoritgichi yonadi. (Ushlab turish rejimiga ta'sir qilmaydi)
• OFF: Chiroqlar taxminan 10 soniyadan keyin avtomatik ravishda o'chadi. Funksiya selektorini yoki tugmani ishlatish oxirgi tugma operatsiyasidan taxminan 10 soniyadan keyin chiroqlarni o'chiradi.
• Chiroqlarni yoqish uchun HOLD ni bosib ushlab turing.

O'lchov tartibi

Elektr toki urishining oldini olish uchun quyidagi ehtiyot choralariga rioya qiling.

• Ish paytida 3246-60 yoki sinov simini to'siq va uchi o'rtasida ushlamang ( "Qismlar nomlari" ga qarang
• Qopqoqni ishlatishdan oldin sinov simlarini o'lchov ob'ektidan uzing.
• Sinov simlarini ulashdan oldin har doim funksiya selektorining tegishli sozlamasini tekshiring.
• Funksiya selektorini almashtirishdan oldin sinov simlarini o'lchov ob'ektidan uzing.
• Qarshilik, uzluksizlik yoki diodni tekshirish funksiyalari tanlangan bo'lsa, hech qachon sinov simlariga kuchlanish bermang. Bunday qilish mahsulotga zarar etkazishi va shaxsiy jarohatga olib kelishi mumkin. Elektr toki urishining oldini olish uchun o'lchashdan oldin zanjirdan quvvatni olib tashlang.

Ishlashdan oldingi tekshirish
Elektr toki urishi yoki noto'g'ri o'lchov ehtimolini oldini olish uchun mahsulotni ishlatishdan oldin quyidagi elementlarni tekshiring.
Agar operatsiya tekshiruvi biron bir anormallikni aniqlasa, tekshiruvni darhol to'xtating va mahsulotni ishlatmang.

Elektr toki urishi hodisasining oldini olish uchun kabel ichidagi oq qismining (izolyatsiya qatlami) ochilmaganligini tasdiqlang. Agar kabel ichidagi rang ochilgan bo'lsa, kabelni ishlatmang. Asbobni bunday sharoitlarda ishlatish elektr toki urishiga olib kelishi mumkin, shuning uchun ta'mir uchun dileringizga yoki Hioki vakiliga murojaat qiling.

• Kuchlanishni o'lchash uchun sinov simlarini qisqa tutashtiring va 0 V ko'rsatilishini tekshiring.
• Qarshilikni o'lchash yoki uzluksizlikni tekshirish uchun sinov simlarini qisqa tutashtiring va 0  ko'rsatilishini tekshiring.
• Ma'lum qiymatni ko'rsatish mumkinligini tasdiqlash uchun ma'lum qiymatga ega bo'lgan sinov elementini (batareya, AC ta'minoti, rezistor va boshqalar) o'lchang.

ESLATMA: Ushbu mahsulotning mahsulot spetsifikatsiyalariga muvofiq ishlashini ta'minlash uchun davriy kalibrlash va tekshirish zarur.

Kuchlanishni o'lchash

• Maksimal kirish kuchlanishi 600 V DC/ 600 Vrms (sin) yoki 3x10 6 V•Hz. Maksimal reytingdan oshib ketgan kuchlanishni o'lchashga urinish mahsulotni yo'q qilishi va shaxsiy jarohat yoki o'limga olib kelishi mumkin.
• Elektr toki urishining oldini olish uchun sinov simlari bilan jonli liniyalarni qisqa tutashtirmaslik uchun ehtiyot bo'ling.
• Xavfsizlik uchun sinov simlarining ulanishlari har doim o'chirgichning ikkilamchi tomonida amalga oshirilishi kerak.
• Kirish terminallari va yer o'rtasidagi maksimal nominal kuchlanish 600 V DC/AC. Yerga nisbatan 600 V dan oshadigan kuchlanishni o'lchashga urinish mahsulotga zarar etkazishi va shaxsiy jarohatga olib kelishi mumkin.

1. Funksiya selektorini V holatiga o'tkazing. DC yoki AC ni tanlash uchun (), tanlash tugmasidan foydalaning. (Qo'lda diapazon paytida tanlash tugmasini kamida 1 soniya bosib turing.)
2. Sinov simlarini o'lchov ob'ektiga ulang va ko'rsatilgan qiymatni o'qing.


Qarshilikni o'lchash

1. Funksiya selektorini holatiga o'tkazing.
2. Sinov simlarini o'lchov ob'ektiga ulang va ko'rsatilgan qiymatni o'qing.


Uzluksizlikni tekshirish

1. Funksiya selektorini holatiga o'tkazing va tanlash tugmasini bosing. ( yonadi)
   (Qo'lda diapazon paytida tanlash tugmasini kamida 1 soniya bosib turing.)


2. Sinov simlarini o'lchov ob'ektiga ulang. Uzluksizlik (boshlang'ich: 50±40 Ω yoki undan kam) o'rnatilganda, signal eshitiladi.



Diodni tekshirish

1. Funksiya selektorini holatiga o'tkazing va tanlash tugmasini ikki marta bosing. ( yonadi)
   (Qo'lda diapazon paytida tanlash tugmasini kamida 1 soniya bosib turing.)
2. Sinov simlarini o'lchov ob'ektiga ulang.


ESLATMA:
Diod oldinga yo'nalishda ulangan bo'lsa, displeyda signal bilan "- 00 - " ko'rsatiladi.
(Agar oldinga kuchlanish 0.3 V dan 2.0 V gacha bo'lmasa, natijalar noto'g'ri bo'lishi mumkin.)
Ulanish teskari bo'lganda, displeyda "----" ko'rsatiladi.
Agar ikkala yo'nalish uchun ham displeylar bir xil bo'lsa, quyidagilar sodir bo'lgan bo'lishi mumkin:

• Diod ishlamay qoldi.
• Diodning oldinga kuchlanishi o'lchov diapazonidan tashqarida.

Batareyalarni almashtirish

• Batareyalarni almashtirishda elektr toki urishining oldini olish uchun, avval o'lchanadigan ob'ektdan test o'tkazgichlarini uzing.
• Batareyalarni almashtirishdan oldin, Function Selector OFF (o'chirilgan) holatda ekanligiga ishonch hosil qiling.
• Ularni to'g'ri polarit bilan joylashtirishga ishonch hosil qiling. Aks holda, batareyaning oqishi natijasida yomon ishlash yoki shikastlanishga olib kelishi mumkin. Batareyalarni faqat ko'rsatilgan turdagi batareyalar bilan almashtiring. (Tangacha shaklidagi litiy batareyasi CR2032)
• Batareyalarni almashtirgandan so'ng, mahsulotni ishlatishdan oldin qopqoq va vintlarni joyiga qo'ying.
• Tasodifiy yutib yuborishning oldini olish uchun batareyalarni bolalardan uzoqroq tuting.
• Portlash ehtimolini oldini olish uchun batareyalarni qisqa tutashuvga ulamang, qismlarga ajratmang yoki yoqmang.
• Batareyalar bilan ishlash va ularni utilizatsiya qilishda mahalliy qoidalarga muvofiq harakat qiling.

Kerakli asbob:

• Phillips tornavidasi
• Tangacha shaklidagi litiy batareyasi (CR2032)

1. Quvvatni OFF (o'chiring).
2. 3246-60 ni ag'daring va batareya qutisidan bitta ushlab turuvchi vintni olib tashlash uchun Phillips tornavidasidan foydalaning.
3. Batareya qutisini olib tashlang va yangi CR2032 batareyasini o'rnating. Polaritning to'g'ri ekanligiga ishonch hosil qiling.
4. Batareya qutisini o'rnating va ushlab turuvchi vintni torting.

FAQAT KALIFORNIYA, AQSH UCHUN
Perxlorat materiali - maxsus ishlov berish talab qilinishi mumkin.
Qarang: www.dtsc.ca.gov/hazardouswaste/perchlorate

Kafolat

Qo'llanma va Mahsulot bo'yicha ehtiyot choralariga muvofiq normal foydalanish sharoitida yuzaga keladigan kafolat nosozliklari bepul ta'mirlanadi. Ushbu kafolat sotib olingan kundan boshlab uch (3) yil davomida amal qiladi. Kafolat qoidalari bo'yicha qo'shimcha ma'lumot olish uchun mahsulotni sotib olgan distribyutorga murojaat qiling.

Barcha mintaqaviy aloqa ma'lumotlari
http://www.hioki.com
BOSH OFIS
81 Koizumi
Ueda, Nagano 386-1192 Yaponiya
HIOKI EUROPE GmbH
Rudolf-Diesel-Strasse 5
65760 Eschborn, Germaniya
hioki@hioki.eu

Tahrir qilindi va nashr etildi: HIOKI E.E. CORPORATION

• Muvofiqlik bo'yicha Idoralar deklaratsiyalarini bizning veb-saytimizdan yuklab olish mumkin.
• Tarkib oldindan ogohlantirilmasdan o'zgartirilishi mumkin.
• Ushbu hujjat mualliflik huquqi bilan himoyalangan tarkibni o'z ichiga oladi.
• Ushbu hujjat tarkibini ruxsatsiz nusxalash, ko'paytirish yoki o'zgartirish taqiqlanadi.
• Ushbu hujjatda tilga olingan kompaniya nomlari, mahsulot nomlari va boshqalar tegishli kompaniyalarning savdo belgilari yoki ro'yxatdan o'tgan savdo belgilaridir.

Manbalar

• http://www.dtsc.ca.gov/hazardouswaste/perchlorate
• Hioki | World-class Test & Measurement Equipment

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Hioki 3246-60 - Qalam Hitester uchun qo'llanma ni yuklab olish

Mavjud tillar
