Uvod

Za doseganje maksimalne učinkovitosti izdelka najprej preberite ta priročnik in ga imejte pri roki za prihodnjo uporabo.

Pregled

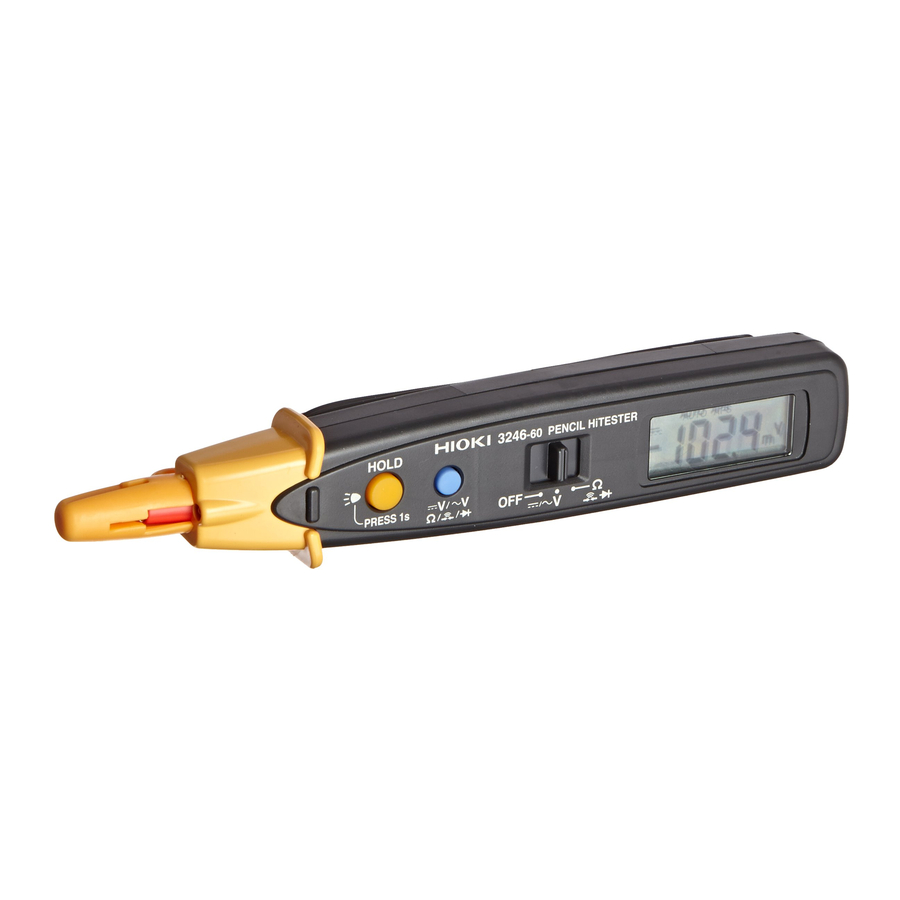

3246-60 je digitalni multimeter v obliki svinčnika, zasnovan za merjenje enosmerne/izmenične napetosti in upornosti ter preverjanje neprekinjenosti in diod. Kompakten, varen in enostaven za uporabo, 3246-60 izpolnjuje vse varnostne zahteve CATIV 300 V, CATIII 600 V. Merilni vodniki so oviti okoli izboklin na zadnji strani. Enota ima tudi vgrajeno lučko za osvetlitev predmeta, ki ga je treba izmeriti.

Začetni pregled

Ko prejmete izdelek, ga natančno preglejte, da se prepričate, da med pošiljanjem ni prišlo do poškodb. Če je vidna škoda ali če ne deluje v skladu s specifikacijami, se obrnite na svojega prodajalca ali predstavnika Hioki.

Predhodni pregledi

Pred prvo uporabo izdelka preverite, ali deluje normalno, da se prepričate, da med skladiščenjem ali pošiljanjem ni prišlo do poškodb. Če najdete kakršno koli škodo, se obrnite na svojega prodajalca ali predstavnika Hioki.
Da preprečite nesrečo z električnim udarom, preverite, ali beli ali rdeči del (izolacijski sloj) znotraj kabla ni izpostavljen. Če je barva znotraj kabla izpostavljena, kabla ne uporabljajte. Uporaba izdelka v takšnih pogojih lahko povzroči električni udar, zato se za popravilo obrnite na svojega prodajalca ali predstavnika Hioki.

Vzdrževanje in servis

Za čiščenje izdelka ga nežno obrišite z mehko krpo, navlaženo z vodo ali blagim detergentom. Nikoli ne uporabljajte topil, kot so benzen, alkohol, aceton, eter, ketoni, razredčila ali bencin, saj lahko deformirajo in razbarvajo ohišje.
Če se zdi, da izdelek ne deluje pravilno, preverite, ali baterije niso izpraznjene, in se obrnite na svojega prodajalca ali predstavnika Hioki.

Varnost

Upoštevajte te varnostne ukrepe, da zagotovite varno delovanje in izkoristite vse prednosti različnih funkcij.

Ta instrument je zasnovan v skladu z varnostnimi standardi IEC 61010 in je bil pred odpremo temeljito preizkušen glede varnosti. Vendar pa lahko nepravilno ravnanje med uporabo povzroči poškodbe ali smrt, pa tudi poškodbe instrumenta. Uporaba instrumenta na način, ki ni opisan v tem priročniku, lahko izniči zagotovljene varnostne funkcije. Pred uporabo se prepričajte, da razumete navodila in varnostne ukrepe v priročniku. Ne prevzemamo nobene odgovornosti za nesreče ali poškodbe, ki niso neposredno posledica napak instrumenta.

Merilne kategorije
Ta izdelek je v skladu z varnostnimi zahtevami CAT IV (300 V), CAT III (600 V), CAT II (600 V).
Za zagotovitev varnega delovanja merilnih izdelkov IEC 61010 določa varnostne standarde za različna električna okolja, kategorizirana kot CAT II do CAT IV, in se imenujejo merilne kategorije.

CAT II: Primarna električna vezja v opremi, priključeni na električno vtičnico z napajalnim kablom (prenosno orodje, gospodinjski aparati itd.). CAT II zajema neposredno merjenje vtičnic.
CAT III: Primarna električna vezja težke opreme (fiksne instalacije), priključene neposredno na razdelilno ploščo, in napajalniki od razdelilne plošče do vtičnic.
CAT IV: Vezje od priključne točke do vhoda v objekt ter do električnega števca in primarne naprave za zaščito pred preobremenitvijo (razdelilna plošča).
Uporaba merilnega instrumenta v okolju, označenem z višjo številčno kategorijo, kot je tista, za katero je instrument ocenjen, lahko povzroči resno nesrečo in se ji je treba skrbno izogibati.
Uporaba merilnega instrumenta, ki ni ocenjen s CAT, v merilnih aplikacijah CAT II do CAT IV lahko povzroči resno nesrečo in se ji je treba skrbno izogibati.

Varnostni simbol

	V priročniku simbol označuje posebej pomembne informacije, ki jih mora uporabnik prebrati pred uporabo izdelka. Simbol , natisnjen na izdelku, označuje, da se mora uporabnik pred uporabo ustrezne funkcije sklicevati na ustrezno temo v priročniku (označeno s simbolom ).
	Označuje dvojno izolirano napravo.
	Označuje AC (izmenični tok).
	Označuje DC (enosmerni tok).
	Označuje DC (enosmerni tok) ali AC (izmenični tok).

Simboli za različne standarde

Oznaka OEEO:
Ta simbol označuje, da je bila električna in elektronska naprava dana na trg EU po 13. avgustu 2005, proizvajalci držav članic pa jo morajo prikazati na napravi v skladu s členom 11.2 Direktive 2002/96/ES (OEEO).

Označuje, da nepravilno delovanje predstavlja izjemno nevarnost, ki bi lahko povzročila resne poškodbe ali smrt uporabnika.

Označuje, da nepravilno delovanje predstavlja znatno nevarnost, ki bi lahko povzročila resne poškodbe ali smrt uporabnika.
Označuje, da nepravilno delovanje predstavlja možnost poškodbe uporabnika ali poškodbe izdelka.
OPOMBA: Svetovalni elementi, povezani z zmogljivostjo ali pravilnim delovanjem izdelka.

Opombe o uporabi

Ta priročnik vsebuje informacije in opozorila, ki so bistvena za varno delovanje izdelka in za njegovo ohranjanje v varnem delovnem stanju. Pred uporabo izdelka natančno preberite naslednje varnostne opombe.

Da bi se izognili električnemu udaru, ne dovolite, da bi se izdelek zmočil, in ga ne uporabljajte, ko imate mokre roke.
Ne uporabljajte izdelka tam, kjer je lahko izpostavljen korozivnim ali gorljivim plinom. Izdelek se lahko poškoduje ali povzroči eksplozijo.
Da bi se izognili električnemu udaru pri merjenju vodnikov pod napetostjo, nosite ustrezno zaščitno opremo, kot so izolirane gumijaste rokavice, škornji in varnostna čelada.

Ne shranjujte ali uporabljajte izdelka tam, kjer bi lahko bil izpostavljen neposredni sončni svetlobi, visoki temperaturi ali vlagi ali kondenzaciji. V takšnih pogojih se lahko izdelek poškoduje in izolacija se lahko poslabša, tako da ne izpolnjuje več specifikacij.
Ta izdelek ni zasnovan tako, da bi bil popolnoma vodotesen ali odporen proti prahu. Da bi se izognili poškodbam, ga ne uporabljajte v mokrem ali prašnem okolju.
Ta izdelek je zasnovan za uporabo v zaprtih prostorih in deluje zanesljivo od 0 °C do 40 °C.
Da bi se izognili poškodbam izdelka, ga med transportom in rokovanjem zaščitite pred vibracijami ali udarci in bodite še posebej previdni, da ga ne spustite.
Ne uporabljajte izdelka v bližini naprave, ki ustvarja močno elektromagnetno polje ali elektrostatični naboj, saj lahko to povzroči napačne meritve.
Da bi se izognili poškodbam merilnih vodnikov, jih ne upogibajte ali vlecite.
Če so zaščitne funkcije izdelka poškodovane, ga odstranite iz uporabe ali ga jasno označite, da ga drugi ne bi pomotoma uporabili.

OPOMBA

Natančna meritev je lahko nemogoča v prisotnosti močnih magnetnih polj, na primer v bližini transformatorjev in vodnikov z visokim tokom, ali v prisotnosti močnih elektromagnetnih polj, na primer v bližini radijskih oddajnikov.
Da bi se izognili izpraznitvi baterije, po uporabi izklopite izbirnik funkcij (funkcija samodejnega varčevanja z energijo porabi majhno količino toka).
Indikator se prikaže, ko je napetost baterije nizka. Čim prej zamenjajte baterije.
Da bi se izognili koroziji zaradi puščanja baterije, odstranite baterije iz izdelka, če ga boste shranjevali dlje časa.

Imena delov

Gumb HOLD (zadrži)

Zadrži izmerjeno vrednost (zasveti ).
Prekliče funkcijo samodejnega varčevanja z energijo (APS). (Vklopite napajanje, medtem ko pritiskate HOLD (zadrži).)
Vklopi luč. (Pritisnite HOLD (zadrži) vsaj 1 sekundo.)

Gumb Select (izberi)

Izbere DC/AC ( V)
(Pritisnite gumb za izbiro vsaj 1 sekundo v načinu ročnega območja.)
Izbere način ().
(Pritisnite gumb za izbiro vsaj 1 sekundo v načinu ročnega območja.)
Preklopi na funkcijo ročnega območja. (Vklopite napajanje, medtem ko pritiskate gumb za izbiro.)
Izbere območje (v načinu ročnega območja)

Izbirnik funkcij
OFF (izklop) Izklop napajanja (Napajanje se vklopi v katerem koli položaju, razen OFF (izklop).)
V : Funkcija enosmerne napetosti (DCV) (Izberite z gumbom za izbiro)
: Funkcija izmenične napetosti (ACV) (Izberite z gumbom za izbiro)
Funkcija upornosti (Izberite z gumbom za izbiro)
Funkcija preverjanja neprekinjenosti (Izberite z gumbom za izbiro)
Funkcija preverjanja diode (Izberite z gumbom za izbiro)

LCD-zaslon

Označuje opozorilo o življenjski dobi baterije. (Natančnost ni zagotovljena, ko je indikator vklopljen.)

Ravnanje z rokavom merilnega vodnika

Odstranljive rokave je mogoče pritrditi na kovinske zatiče na koncih merilnih vodnikov. Da preprečite nesrečo s kratkim stikom, pri merjenju v merilnih kategorijah CAT III in CAT IV obvezno uporabljajte merilne vodnike s pritrjenimi rokavi. Odstranite rokave z merilnih vodnikov pri merjenju v merilni kategoriji CAT II. Za podrobnosti o merilnih kategorijah glejte "Merilne kategorije" v navodilih za uporabo.

Konice kovinskih zatičev so ostre, zato pazite, da se ne poškodujete.
Pri merjenju s pritrjenimi rokavi pazite, da ne poškodujete rokavov.
Če se rokavi med merjenjem pomotoma odstranijo, bodite še posebej previdni pri ravnanju z merilnimi vodniki, da se izognete električnemu udaru.

Ravnanje s pokrovčkom (rumen) Pencil Hitester

Upoštevajte naslednje, da se izognete poškodbam izdelka.

Ne vlecite pokrovčka s preveliko silo.
Zamenjajte pokrovček, ko izdelka ne uporabljate.

Pri uporabi 3246 odstranite pokrovček in ga varno pritrdite na zadnjo stran, kot je prikazano na sliki.
Pri odstranjevanju pokrovčka pazite, da se s konico vodnika ne zbodete v prst.

Ravnanje z merilnimi vodniki

Pri shranjevanju merilnega vodnika 3246-60 (črnega) obvezno ovijte vodnik okoli izbokline na zadnji strani.

Specifikacije

Splošno

Metoda merjenja	Dvojna integracija
Sistem merjenja AC	Merjenje povprečnega popravljanja
Funkcija	DC napetost (DCV), AC napetost (ACV), Upornost (Ω), Preverjanje neprekinjenosti (), Preverjanje diode () (Samo presoja smeri naprej/obratno)
Dodatna funkcija	Funkcija samodejnega območja (Auto Range function), Funkcija ročnega območja (Manual Range function), Funkcija zadrževanja (Hold function), Funkcija samodejnega varčevanja z energijo (Auto Power Save function) (APS), Funkcija opozarjanja o življenjski dobi baterije (Battery-Life Warning function), Funkcija opozarjanja o preobremenitvi (Overflow Warning function), Funkcija pisalne svetilke (Penlight function), Funkcija osvetlitve ozadja LCD (LCD Backlight function)
Vrsta zaslona	TN tip LCD, 1/4 obremenitev, dinamični pogon
Elementi zaslona	3(1/2) dgt., največ 4199 štetij (območje 600 VAC/DC: 699 štetij) Indikator polarnosti: znak "–" (samodejno) Indikator preobremenitve: "OF" ali "–OF"
Enote in simboli	(AC), (DC), , AUTO, HOLD, , , APS, M, k, m, V,
Preklapljanje območja	Samodejno/ročno območje
Hitrost vzorčenja	2.5 S/s
Vhodni priključki	Priključek V/ Ω/ neprekinjenost/ dioda, priključek COM
Funkcije	IZKLOP (OFF)/ V/ Ω
Gumbi	HOLD, (izberi)
Napajanje	Litijeva baterija v obliki kovanca CR2032 × 1
Opozorilo o življenjski dobi baterije	označuje nizko raven baterije
Dimenzije	Pribl. 30Š ×182V ×26.5G mm (brez izboklin) (1.18"Š × 7.17"V × 1.04"G) Dolžina kabla: pribl. 800 mm (31.50")
Masa	Pribl. 80 g (2.8 oz.) (vključno z baterijo)
Delovno okolje	V zaprtih prostorih, stopnja onesnaženosti 2, nadmorska višina do 2000 m (6562 ft.)
Delovna temperatura in vlažnost	0 do 40°C (32 do 104°F), pri 80 % relativne vlažnosti ali manj (brez kondenzacije)
Temperatura in vlažnost shranjevanja	-20 do 60°C (-4 do 140°F), pri 70 % relativne vlažnosti ali manj (brez kondenzacije)
Dodatna oprema	Navodila za uporabo Litijeva baterija v obliki kovanca (CR2032) x1 (priložena temu izdelku za monitor), Puše (rdeča in črna po 1 kos)
Garancijska doba izdelka	3 leta (razen natančnosti merjenja)
Veljavni standardi	Varnost EN61010-2-033:2012 EN61010-031:2002+A1:2008 EMC EN61326-2-2:2013

Električne lastnosti

Garancija natančnosti za temperaturo in vlažnost	23°C±5°C (73°F±9°F), 80 % relativne vlažnosti ali manj (brez kondenzacije)
Regulirano območje napajanja	2.15 V do 3.4 V (Prikaz nizke baterije je izklopljen)
Temperaturna karakteristika	(Natančnost merjenja) × 0.1/°C (razen 23°C±5°C)
Zadušitev šuma	NMRR DCV: 40dB ali boljše (50/60 Hz) ACV: 40dB ali boljše (DC) CMRR DCV:100dB ali boljše (50/60 Hz) ACV: 60dB ali boljše (50/60 Hz) (1kΩ neuravnoteženost)
Dielektrična trdnost	Vhodni priključki na ohišje: 5.55 kVrms sin (50/60 Hz za eno minuto)
Največja vhodna napetost	600 VDC/ 600 Vrms (sin) ali 3 ×10 6 VHz
Največja nazivna napetost proti zemlji	Ko je nameščena puša: CAT IV (300 V) / CAT III (600 V) Ko puša ni nameščena: CAT II (600 V), (Pričakovana prehodna prenapetost: 6000 V)
Nazivna napajalna napetost	3.0 VDC
Največja nazivna moč	30 mVA (največ) (napajalna napetost 3.0 VDC)
Nazivna moč	4 mVA (tipično) (napajalna napetost 3.0 VDC, v načinu DCV)
Moč med samodejnim varčevanjem z energijo	0.1 mVA (največ)
Neprekinjen čas delovanja	Pribl. 150 ur (v načinu DCV) Pribl. 30 ur (s svetlobo v ponavljajočih se ciklih 10 sekund vklopljeno in 20 sekund izklopljeno, v načinu DCV)

Natančnost
(Natančnost zagotovljena za eno leto pri 23°C±5°C (73°F±9°F), 80 % relativne vlažnosti ali manj.) Prikaz nizke baterije je izklopljen.

	Območje	Natančnost	Vhodna impedanca	Opombe*1
Merjenje enosmerne napetosti (DCV)	420.0 mV 4.200 V 42.00 V 420.0 V 600 V	±1.3%rdg.±4dgt.	100 MΩ ali več Pribl. 11 MΩ Pribl. 10 MΩ Pribl. 10 MΩ Pribl. 10 MΩ
Merjenje izmenične napetosti (ACV)	4.200 V 42.00 V 420.0 V 600 V	±2.3%rdg.±8dgt.	Pribl. 11 MΩ Pribl. 10 MΩ Pribl. 10 MΩ Pribl. 10 MΩ	Frekvenčno območje merjenja: 50 Hz do 500 Hz
	Območje	Natančnost	Napetost odprtega priključka	Opombe*1
Merjenje upornosti (Ω)	420.0 Ω 4.200 kΩ 42.00 kΩ 420.0 kΩ 4.200 MΩ 42.00 MΩ	±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±5.0%rdg.±4dgt. ±10.0%rdg.±4dgt.	3.4 V ali manj Pribl. 0.7 V Pribl. 0.5 V Pribl. 0.5 V Pribl. 0.5 V Pribl. 0.5 V	Merilni tok: 800 μA največ. Spreminja se glede na nivoje upornosti, ki jih je treba izmeriti.
Preverjanje neprekinjenosti ()	420.0 Ω	±2.0%rdg.±4dgt. 3.4 V ali manj		Prag (zvok piskanja): 50 Ω±40 Ω
Preverjanje diode ()	Samo presoja (0.3 V do 2.0 V)		3.4 V ali manj	Merilni tok: 800 μA največ.

*1: Zaščita pred preobremenitvijo je 600 V DC/AC rms (sinusni val) ali 3x10 (za 1 minuto) za vse funkcije in območja.
dgt.: ločljivost (najmanjša enota, ki jo je mogoče prikazati, tj. vhodna vrednost, ki povzroči, da digitalni zaslon prikaže "1".)
rdg.: odčitana vrednost (vrednost, ki se trenutno meri in je prikazana na merilnem izdelku)

Funkcije

Funkcija samodejnega/ročnega območja ( V, samo)
Samodejno območje: Funkcija samodejnega območja samodejno izbere optimalno merilno območje.
Vklop napajanja vklopi tudi samodejno območje (sveti AUTO). Območje se samodejno preklopi navzgor, ko zaslon prikaže 4200 štetij ali več, in navzdol, ko zaslon prikaže manj kot 400 štetij. (Ko je 3246-60 preklopljen na drugo območje, se ustvari zvok piskanja.)
Ročno območje: Ročno nastavite območje.
Vklopite napajanje, medtem ko pritisnete gumb za izbiro (AUTO je izklopljen). Izbira območja: Vsak pritisk na gumb za izbiro izbere naslednje večje območje. Po največjem območju vas ponovni pritisk na gumb za izbiro vrne na najmanjše območje.
Pritisnite in držite gumb za izbiro (približno 1 sekundo), da izberete AC ali DC v načinu ročnega območja ali izberete med merjenjem upornosti, preverjanjem neprekinjenosti in preverjanjem diode v načinu ročnega območja. Funkcija ročnega območja je aktivna, dokler 3246-60 ni izklopljen.
Funkcija zadrževanja [ ] (Na voljo za katero koli merilno funkcijo.)
Pritisnite HOLD (zadrži), da zadržite merilno vrednost (sveti).
V načinu zadrževanja so operacija gumba za izbiro, opozorilni pisk za preobremenitev merjenja napetosti in pisk za presojo preverjanja diode onemogočeni. Za preklic načina zadrževanja: Ponovno pritisnite HOLD (zadrži).
Funkcija samodejnega varčevanja z energijo [APS] (Na voljo za katero koli merilno funkcijo.)
Ko je merilni izdelek vklopljen, samodejno preide v način samodejnega varčevanja z energijo (APS sveti).
Približno 10 minut po končani zadnji operaciji merilni izdelek samodejno preide v način varčevanja z energijo s piskanjem.
Izhod iz stanja varčevanja z energijo: enkrat izklopite napajanje. Onemogočanje samodejnega varčevanja z energijo: vklopite napajanje, medtem ko pritisnete
HOLD (zadrži). (APS je izklopljen)

Funkcija opozarjanja o preobremenitvi [OF] ( samo V)
Ko izmerjena vrednost preseže največjo indikacijo, se ustvari zvok piskanja (OF sveti). Ta funkcija je onemogočena v načinu zadrževanja.

Funkcija pisalne svetilke/osvetlitve ozadja LCD

VKLOP (ON): Pritisnite in držite HOLD (zadrži). Piscalna svetilka in osvetlitev ozadja LCD se bosta prižgali. (Način zadrževanja ni vplivan)
IZKLOP (OFF): Luči se bodo samodejno ugasnile v približno 10 sekundah. Upravljanje izbirnika funkcij ali tipke bo ugasnilo luči v približno 10 sekundah po zadnji operaciji s tipko.
Držite HOLD (zadrži), da luči ostanejo prižgane.

Postopki merjenja

Upoštevajte naslednje varnostne ukrepe, da se izognete električnemu udaru.

Med delovanjem ne prijemajte 3246-60 ali testnega kabla med oviro in konico (glejte "Imena delov"
Preden ravnate s pokrovčkom, odklopite testne kable z merilnega predmeta.
Pred priključitvijo testnih kablov vedno preverite ustrezno nastavitev izbirnika funkcij.
Pred preklopom izbirnika funkcij odklopite testne kable z merilnega predmeta.
Nikoli ne dovajajte napetosti na testne kable, ko so izbrane funkcije upornosti, neprekinjenosti ali preverjanja diode. To lahko poškoduje izdelek in povzroči telesne poškodbe. Da bi se izognili električnim nesrečam, pred merjenjem odstranite napajanje iz vezja.

Predhodni pregled
Da bi se izognili možnosti električnega udara ali nepravilnega merjenja, pred uporabo izdelka preverite naslednje elemente.
Če pregled delovanja razkrije kakršne koli nepravilnosti, takoj ustavite pregled in ne uporabljajte izdelka.

Da bi preprečili nesrečo z električnim udarom, preverite, ali beli del (izolacijski sloj) znotraj kabla ni izpostavljen. Če je izpostavljena barva znotraj kabla, kabla ne uporabljajte. Uporaba instrumenta v takšnih pogojih lahko povzroči električni udar, zato se za popravilo obrnite na svojega prodajalca ali predstavnika Hioki.

Za merjenje napetosti skrajšajte testne kable in preverite, ali je prikazana 0 V.
Za merjenje upornosti ali preverjanje neprekinjenosti skrajšajte testne kable in preverite, ali je prikazana 0 .
Izmerite testni element z znano vrednostjo (baterija, napajanje AC, upor itd.), da potrdite, da je mogoče prikazati znano vrednost.

OPOMBA: Periodična kalibracija in pregled sta potrebna, da se zagotovi, da ta izdelek deluje v skladu s specifikacijami izdelka.

Merjenje napetosti

Največja vhodna napetost je 600 V DC/ 600 Vrms (sin) ali 3x10 6 V•Hz. Poskus merjenja napetosti, ki presega največjo nazivno vrednost, lahko uniči izdelek in povzroči telesne poškodbe ali smrt.
Da bi se izognili električnemu udaru, bodite previdni, da ne skrajšate vodnikov pod napetostjo s testnimi kabli.
Zaradi varnosti morajo biti priključitve testnih kablov vedno izvedene na sekundarni strani odklopnika.
Največja nazivna napetost med vhodnimi priključki in zemljo je 600 V DC/AC. Poskus merjenja napetosti, ki presegajo 600 V glede na zemljo, lahko poškoduje izdelek in povzroči telesne poškodbe.

Premaknite izbirnik funkcij v položaj V. Za izbiro DC ali AC () uporabite gumb za izbiro. (Med ročnim območjem pritisnite gumb za izbiro vsaj 1 sekundo.)
Priključite testne kable na merilni predmet in preberite prikazano vrednost.

Merjenje upornosti

Premaknite izbirnik funkcij v položaj.
Priključite testne kable na merilni predmet in preberite prikazano vrednost.

Preverjanje neprekinjenosti

Premaknite izbirnik funkcij v položaj in pritisnite gumb za izbiro. ( sveti)
(Med ročnim območjem pritisnite gumb za izbiro vsaj 1 sekundo.)
Priključite testne kable na merilni predmet. Ko je neprekinjenost (prag: 50±40 Ω ali manj) vzpostavljena, se zasliši piskanje.

Preverjanje diode

Premaknite izbirnik funkcij v položaj in dvakrat pritisnite gumb za izbiro. ( sveti)
(Med ročnim območjem pritisnite gumb za izbiro vsaj 1 sekundo.)
Priključite testne kable na merilni predmet.

OPOMBA:
Ko je dioda priključena v smeri naprej, zaslon prikaže "- 00 - " z zvokom piskanja.
(Ko je napetost naprej izven območja od 0.3 V do 2.0 V, so lahko rezultati nepravilni.)
Ko je priključitev obrnjena, zaslon prikaže "----."
Če so prikazi za obe smeri enaki, se je morda zgodilo naslednje:

Dioda je okvarjena.
Napetost naprej diode je izven merilnega območja.

Zamenjava baterij

Da bi se izognili električnemu udaru pri zamenjavi baterij, najprej odklopite merilne vodnike od predmeta, ki ga želite izmeriti.
Pred zamenjavo baterij se prepričajte, da je izbirnik funkcij (Function Selector) izklopljen (OFF).
Pazite, da jih vstavite s pravilno polariteto. V nasprotnem primeru lahko pride do slabe učinkovitosti ali poškodb zaradi puščanja baterije. Baterije zamenjajte samo z določeno vrsto. (Litijeva baterija v obliki kovanca CR2032)
Po zamenjavi baterij namestite pokrov in vijake, preden začnete uporabljati izdelek.
Baterije hranite izven dosega otrok, da preprečite nenamerno zaužitje.
Da bi se izognili možnosti eksplozije, ne povzročajte kratkega stika, ne razstavljajte ali sežigajte baterij.
Z baterijami ravnajte in jih odstranjujte v skladu z lokalnimi predpisi.

Potrebno orodje:

Phillips izvijač
Litijeva baterija v obliki kovanca (CR2032)

Izklopite napajanje (Turn OFF the power).
Obrnite 3246-60 in z izvijačem Phillips odstranite en vijak, ki pritrjuje pokrov baterije.
Odstranite pokrov baterije in namestite novo baterijo CR2032. Prepričajte se, da je polariteta pravilna.
Namestite pokrov baterije in privijte pritrdilni vijak.

SAMO KALIFORNIJA, ZDA
Perkloratni material - lahko velja posebno ravnanje.
Glejte www.dtsc.ca.gov/hazardouswaste/perchlorate

Garancija

Garancijske napake, ki se pojavijo pri normalni uporabi v skladu z navodili za uporabo in varnostnimi oznakami izdelka, bodo popravljene brezplačno. Ta garancija velja tri (3) leta od datuma nakupa. Za dodatne informacije o garancijskih določbah se obrnite na distributerja, pri katerem ste kupili izdelek.

Vse regionalne kontaktne informacije
http://www.hioki.com
SEDEŽ
81 Koizumi
Ueda, Nagano 386-1192 Japonska
HIOKI EUROPE GmbH
Rudolf-Diesel-Strasse 5
65760 Eschborn, Nemčija
hioki@hioki.eu

Uredil in objavil HIOKI E.E. CORPORATION

Izjave o skladnosti CE je mogoče prenesti z našega spletnega mesta.
Vsebina se lahko spremeni brez predhodnega obvestila.
Ta dokument vsebuje avtorsko zaščiteno vsebino.
Prepovedano je kopirati, reproducirati ali spreminjati vsebino tega dokumenta brez dovoljenja.
Imena podjetij, imena izdelkov itd., omenjena v tem dokumentu, so blagovne znamke ali registrirane blagovne znamke njihovih podjetij.
