Hioki 3246-60 - Ceruza Hitester Kézikönyv

Bevezetés

A termék maximális teljesítményének elérése érdekében kérjük, először olvassa el ezt a kézikönyvet, és tartsa kéznél a későbbi felhasználás céljából.

Áttekintés

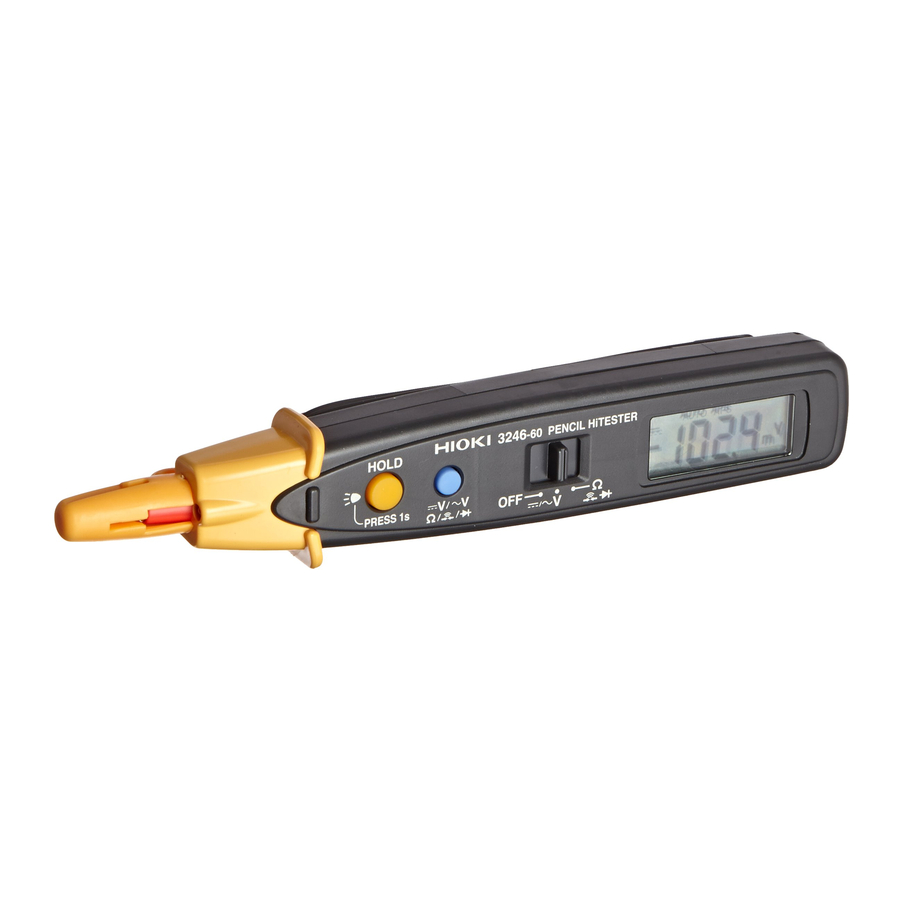

A 3246-60 egy ceruza alakú digitális multiméter, amelyet DC/AC feszültség és ellenállás mérésére, valamint folytonossági és dióda vizsgálatok elvégzésére terveztek. Kompakt, biztonságos és könnyen használható, a 3246-60 megfelel az összes CATIV 300 V, CATIII 600 V biztonsági követelménynek. A mérővezetékek a hátoldalon lévő kiemelkedések köré vannak tekerve. Az egység beépített világítással is rendelkezik a mérendő tárgy megvilágításához.

Kezdeti Ellenőrzés

A termék átvételekor gondosan ellenőrizze, hogy nem történt-e szállítás közbeni sérülés. Ha sérülés nyilvánvaló, vagy ha nem működik a specifikációknak megfelelően, forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez.

Előzetes Ellenőrzések

• A termék első használata előtt ellenőrizze, hogy megfelelően működik-e, hogy megbizonyosodjon arról, hogy nem történt-e sérülés a tárolás vagy szállítás során. Ha bármilyen sérülést talál, forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez.
• Az áramütés elkerülése érdekében ellenőrizze, hogy a kábel belsejében lévő fehér vagy piros rész (szigetelő réteg) nincs-e kitéve. Ha a kábel belsejében szín látható, ne használja a kábelt. A termék ilyen körülmények közötti használata áramütést okozhat, ezért forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez a javítás érdekében.

Karbantartás és Szerviz

• A termék tisztításához óvatosan törölje le egy puha, vízzel vagy enyhe tisztítószerrel megnedvesített ruhával. Soha ne használjon oldószereket, például benzint, alkoholt, acetont, étert, ketonokat, hígítókat vagy benzint, mert ezek deformálhatják és elszínezhetik a házat.
• Ha a termék hibásan működik, ellenőrizze, hogy az akkumulátorok nincsenek-e lemerülve, és forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez.

Biztonság

Mérési kategóriák
Ez a termék megfelel a CAT IV (300 V), CAT III (600 V), CAT II (600 V) biztonsági követelményeknek.
A mérőtermékek biztonságos működésének biztosítása érdekében az IEC 61010 biztonsági szabványokat állapít meg a különböző elektromos környezetekre, amelyeket CAT II-től CAT IV-ig kategorizálnak, és mérési kategóriáknak neveznek.

CAT II: Elsődleges elektromos áramkörök a tápkábellel AC elektromos aljzathoz csatlakoztatott berendezésekben (hordozható szerszámok, háztartási gépek stb.). A CAT II közvetlenül lefedi az elektromos aljzatok mérését.
CAT III: Nehézgépek (rögzített berendezések) elsődleges elektromos áramkörei, amelyek közvetlenül a elosztópanelhez vannak csatlakoztatva, és a tápvezetékek az elosztópaneltől a aljzatokig.
CAT IV: Az áramkör a szervizvezetéktől a szervizbejáratig, valamint a teljesítménymérőig és az elsődleges túláramvédelmi eszközig (elosztópanel).
A mérőműszer használata olyan környezetben, amelyet magasabb kategóriaszámmal jelöltek, mint amire a műszert tervezték, súlyos balesetet okozhat, és ezt gondosan el kell kerülni.
A CAT II-től CAT IV-ig terjedő mérési alkalmazásokban nem CAT-besorolású mérőműszer használata súlyos balesetet okozhat, és ezt gondosan el kell kerülni.

Biztonsági Szimbólum

	A kézikönyvben a szimbólum különösen fontos információkat jelöl, amelyeket a felhasználónak el kell olvasnia a termék használata előtt. A terméken nyomtatott szimbólum azt jelzi, hogy a felhasználónak a megfelelő funkció használata előtt a kézikönyv megfelelő témakörére kell hivatkoznia (amelyet a szimbólum jelöl).
	Duplán szigetelt eszközt jelöl.
	AC-t (váltóáramot) jelöl.
	DC-t (egyenáramot) jelöl.
	DC-t (egyenáramot) vagy AC-t (váltóáramot) jelöl.

Szimbólumok különböző szabványokhoz

WEEE jelölés: Ez a szimbólum azt jelzi, hogy az elektromos és elektronikus készüléket 2005. augusztus 13. után hozták forgalomba az EU piacán, és a tagállamok gyártóinak fel kell tüntetniük a készüléken a 2002/96/EK irányelv (WEEE) 11.2. cikke szerint.

Azt jelzi, hogy a helytelen működés extrém veszélyt jelent, amely a felhasználó súlyos sérülését vagy halálát okozhatja.

Azt jelzi, hogy a helytelen működés jelentős veszélyt jelent, amely a felhasználó súlyos sérülését vagy halálát okozhatja.
Azt jelzi, hogy a helytelen működés a felhasználó sérülésének vagy a termék károsodásának lehetőségét rejti magában.
MEGJEGYZÉS: A termék teljesítményével vagy helyes működésével kapcsolatos tanácsok.

Használati Megjegyzések

Ez a kézikönyv olyan információkat és figyelmeztetéseket tartalmaz, amelyek elengedhetetlenek a termék biztonságos működéséhez és a biztonságos működési állapotának fenntartásához. A termék használata előtt feltétlenül olvassa el figyelmesen az alábbi biztonsági megjegyzéseket.

• Az áramütés elkerülése érdekében ne engedje, hogy a termék nedves legyen, és ne használja, ha nedves a keze.
• Ne használja a terméket olyan helyen, ahol korrozív vagy éghető gázoknak lehet kitéve. A termék károsodhat vagy robbanást okozhat.
• Az áramütés elkerülése érdekében feszültség alatt álló vezetékek mérésekor viseljen megfelelő védőfelszerelést, például szigetelt gumikesztyűt, csizmát és védősisakot.

• Ne tárolja vagy használja a terméket olyan helyen, ahol közvetlen napfénynek, magas hőmérsékletnek vagy páratartalomnak, illetve páralecsapódásnak lehet kitéve. Ilyen körülmények között a termék károsodhat, és a szigetelés leromolhat, így már nem felel meg a specifikációknak.
• Ez a termék nem teljesen víz- vagy porálló. A károsodás elkerülése érdekében ne használja nedves vagy poros környezetben.
• Ez a termék beltéri használatra készült, és 0°C és 40°C között megbízhatóan működik.
• A termék károsodásának elkerülése érdekében óvja a rezgéstől vagy ütéstől szállítás és kezelés közben, és különösen ügyeljen arra, hogy ne ejtse le.
• Ne használja a terméket erős elektromágneses teret vagy elektrosztatikus töltést generáló eszköz közelében, mert ezek hibás méréseket okozhatnak.
• A mérővezetékek károsodásának elkerülése érdekében ne hajlítsa meg vagy húzza meg a vezetékeket.
• Ha a termék védelmi funkciói megsérülnek, vagy vonja ki a forgalomból, vagy jelölje meg egyértelműen, hogy mások ne használják véletlenül.

MEGJEGYZÉS

• Az erős mágneses mezők jelenlétében, például transzformátorok és nagy áramú vezetők közelében, vagy erős elektromágneses mezők jelenlétében, például rádióadók közelében, a pontos mérés lehetetlen lehet.
• Az akkumulátor lemerülésének elkerülése érdekében használat után kapcsolja ki a funkciógombot (az automatikus energiatakarékos funkció kis mennyiségű áramot fogyaszt).
• A jelző akkor jelenik meg, ha az akkumulátor feszültsége alacsony. A lehető leghamarabb cserélje ki az elemeket.
• Az akkumulátor szivárgásából eredő korrózió elkerülése érdekében vegye ki az elemeket a termékből, ha hosszabb ideig tárolja.

Alkatrészek Nevei

HOLD (Tartás) Gomb

• Megtartja a mérési értéket ( világít).
• Megszünteti az automatikus energiatakarékos (Auto-Power Save - APS) funkciót. (Kapcsolja be a készüléket a HOLD (Tartás) gomb nyomva tartása közben.)
• Bekapcsolja a világítást. (Nyomja meg a HOLD (Tartás) gombot legalább 1 másodpercig.)

Select (Kiválasztás) Gomb

• Kiválasztja a DC/AC-t ( V)
  (Nyomja meg a select (kiválasztás) gombot legalább 1 másodpercig manuális tartományváltási módban.)
• Kiválasztja az üzemmódot ().
  (Nyomja meg a select (kiválasztás) gombot legalább 1 másodpercig manuális tartományváltási módban.)
• Átvált a manuális tartományváltási funkcióra. (Kapcsolja be a készüléket a select (kiválasztás) gomb nyomva tartása közben.)
• Kiválasztja a tartományt (manuális tartományváltási módban)

Function Selector (Funkcióválasztó)
OFF (KI) Kikapcsolás (A készülék a KI álláson kívül bármely más pozícióban bekapcsol.)
V : DC feszültség funkció (DCV) (Válassza ki a select (kiválasztás) gombbal)
: AC feszültség funkció (ACV) (Válassza ki a select (kiválasztás) gombbal)
Ellenállás funkció (Válassza ki a select (kiválasztás) gombbal)
Folytonosságvizsgálat funkció (Válassza ki a select (kiválasztás) gombbal)
Dióda vizsgálat funkció (Válassza ki a select (kiválasztás) gombbal)

LCD Kijelző

Jelzi az akkumulátor élettartamára vonatkozó figyelmeztetést. (A pontosság nem garantált, ha a jelző világít.)

A mérővezeték hüvelyének kezelése

A levehető hüvelyek a mérővezetékek végén lévő fémcsapokhoz rögzíthetők. A rövidzárlat elkerülése érdekében a CAT III és CAT IV mérési kategóriákban végzett méréseknél feltétlenül a hüvelyekkel ellátott mérővezetékeket használja. A CAT II mérési kategóriában végzett méréseknél távolítsa el a hüvelyeket a mérővezetékekről. A mérési kategóriákkal kapcsolatos részletekért lásd a használati útmutató "Mérési kategóriák" című részét.

• A fémcsapok hegyei élesek, ezért ügyeljen arra, hogy ne sértse meg magát.
• A hüvelyekkel ellátott mérések végrehajtásakor ügyeljen arra, hogy ne sértse meg a hüvelyeket.
• Ha a hüvelyeket véletlenül eltávolítják a mérés során, különösen óvatosan kezelje a mérővezetékeket az áramütés elkerülése érdekében.

A ceruza Hitester kupakjának (sárga) kezelése

A termék károsodásának elkerülése érdekében tartsa be a következőket.

• Ne húzza a kupakot túlzott erővel.
• Ha nem használja a terméket, helyezze vissza a kupakot.

A 3246 használatakor távolítsa el a kupakot, és rögzítse biztonságosan a hátoldalra, ahogy az ábrán látható.
A kupak eltávolításakor ügyeljen arra, hogy ne szúrja meg az ujját a vezeték hegyével.

A mérővezetékek kezelése

A 3246-60 mérővezeték (fekete) tárolásakor feltétlenül tekerje a vezetéket a hátoldalon lévő kiemelkedés köré.

Műszaki adatok

Általános

Mérési módszer	Kettős integráció
AC mérési rendszer	Átlagos egyenirányító mérés
Funkció	DC feszültség (DCV), AC feszültség (ACV), Ellenállás (Ω), Folytonosság vizsgálat(), Dióda vizsgálat() (Csak előre/vissza irányú megítélés)
További funkció	Automatikus tartomány funkció (Auto Range function), Manuális tartomány funkció (Manual Range function), Tartás funkció (Hold function), Automatikus energiatakarékos funkció (APS), Akkumulátor-élettartam figyelmeztető funkció (Battery-Life Warning function), Túlterhelés figyelmeztető funkció (Overflow Warning function), Tollfény funkció (Penlight function), LCD háttérvilágítás funkció (LCD Backlight function)
Kijelző típusa	TN típusú LCD, 1/4 duty, dinamikus meghajtás
Kijelző elemek	3(1/2) dgt., Max. 4199 számlálás (600 VAC/DC tartomány: 699 számlálás) Polaritás jelző: "–" jel (automatikus) Túlterhelés jelző: "OF" vagy "–OF"
Mértékegységek és szimbólumok	(AC), (DC), , AUTO, HOLD, , , APS, M, k, m, V,
Tartomány váltás	Automatikus/Manuális tartomány
Mintavételi sebesség	2.5 S/s
Bemeneti csatlakozók	V/ Ω/ folytonosság/ dióda csatlakozó, COM csatlakozó
Funkciók	OFF/ V/ Ω
Gombok	HOLD, (kiválasztás)
Áramellátás	Érme alakú lítium elem CR2032 × 1
Akkumulátor-élettartam figyelmeztetés	jelzi az alacsony akkumulátor töltöttséget
Méretek	Kb. 30Sz ×182Ma ×26.5Mé mm (kiemelkedések nélkül) (1.18"Sz × 7.17"Ma × 1.04"Mé) Kábel hossza: Kb. 800 mm (31.50")
Tömeg	Kb. 80 g (2.8 oz.) (akkumulátorral együtt)
Működési környezet	Beltér, szennyezettségi fok 2, tengerszint feletti magasság 2000 m-ig (6562 láb)
Működési hőmérséklet és páratartalom	0 - 40°C (32 - 104°F), 80% relatív páratartalom vagy kevesebb (nem kondenzálódó)
Tárolási hőmérséklet és páratartalom	-20 - 60°C (-4 - 140°F), 70% relatív páratartalom vagy kevesebb (nem kondenzálódó)
Tartozékok	Használati útmutató Érme alakú lítium elem (CR2032) x1 (a termékhez mellékelve a monitorhoz), Hüvelyek (piros és fekete, 1-1 darab)
Termék jótállási idő	3 év (a mérési pontosság kivételével)
Alkalmazandó szabványok	Biztonság EN61010-2-033:2012 EN61010-031:2002+A1:2008 EMC EN61326-2-2:2013

Elektromos jellemzők

Pontossági garancia a hőmérsékletre és páratartalomra	23°C±5°C (73°F±9°F), 80% relatív páratartalom vagy kevesebb (nem kondenzálódó)
Szabályozott tápegység tartomány	2.15 V - 3.4 V (Az alacsony akkumulátor töltöttség jelzése ki van kapcsolva)
Hőmérsékleti jellemző	(Mérési pontosság) × 0.1/°C (kivéve 23°C±5°C)
Zajcsökkentés	NMRR DCV: 40dB vagy jobb (50/60 Hz) ACV: 40dB vagy jobb (DC) CMRR DCV:100dB vagy jobb (50/60 Hz) ACV: 60dB vagy jobb (50/60 Hz) (1kΩ Kiegyensúlyozatlan)
Dielektromos szilárdság	Bemeneti csatlakozók a házhoz: 5.55 kVrms sin (50/60 Hz egy percig)
Maximális bemeneti feszültség	600 VDC/ 600 Vrms (sin) vagy 3 ×10 6 VHz
Maximális névleges feszültség a földhöz képest	Amikor a hüvely fel van szerelve: CAT IV (300 V) / CAT III (600 V) Amikor a hüvely nincs felszerelve: CAT II (600 V), (Várható tranziens túlfeszültség: 6000 V)
Névleges tápfeszültség	3.0 VDC
Maximális névleges teljesítmény	30 mVA (Max) (tápfeszültség 3.0 VDC)
Névleges teljesítmény	4 mVA (Typ) (tápfeszültség 3.0 VDC, DCV módban)
Teljesítmény automatikus energiatakarékosság közben	0.1 mVA (Max)
Folyamatos működési idő	Kb. 150 óra (DCV módban) Kb. 30 óra (világítással, 10 másodperc be és 20 másodperc ki ciklusokban, DCV módban)

Pontosság
(A pontosság egy évig garantált 23°C±5°C (73°F±9°F) hőmérsékleten, 80% relatív páratartalom vagy kevesebb mellett.) Az alacsony akkumulátor töltöttség jelzése ki van kapcsolva.

	Tartomány	Pontosság	Bemeneti impedancia	Megjegyzések*1
DC feszültségmérés (DCV)	420.0 mV 4.200 V 42.00 V 420.0 V 600 V	±1.3%rdg.±4dgt.	100 MΩ vagy több Kb. 11 MΩ Kb. 10 MΩ Kb. 10 MΩ Kb. 10 MΩ
AC feszültségmérés (ACV)	4.200 V 42.00 V 420.0 V 600 V	±2.3%rdg.±8dgt.	Kb. 11 MΩ Kb. 10 MΩ Kb. 10 MΩ Kb. 10 MΩ	Mérési frekvencia tartomány: 50 Hz - 500 Hz
	Tartomány	Pontosság	Nyitott kapocsfeszültség	Megjegyzések*1
Ellenállásmérés (Ω)	420.0 Ω 4.200 kΩ 42.00 kΩ 420.0 kΩ 4.200 MΩ 42.00 MΩ	±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±2.0%rdg.±4dgt. ±5.0%rdg.±4dgt. ±10.0%rdg.±4dgt.	3.4 V vagy kevesebb Kb. 0.7 V Kb. 0.5 V Kb. 0.5 V Kb. 0.5 V Kb. 0.5 V	Mérési áram: 800 μA max. Az ellenállás szintjétől függően változik.
Folytonosság vizsgálat ()	420.0 Ω	±2.0%rdg.±4dgt. 3.4 V vagy kevesebb		Küszöbszint (sípoló hang): 50 Ω±40 Ω
Dióda vizsgálat ()	Csak megítélés (0.3 V - 2.0 V)		3.4 V vagy kevesebb	Mérési áram: 800 μA max.

*1: Túlterhelés elleni védelem 600 V DC/AC rms (szinusz hullám) vagy 3x10 (1 percig), minden funkcióra és tartományra.
dgt.: felbontás (A legkisebb megjeleníthető egység, azaz az a bemeneti érték, amely a digitális kijelzőn "1"-et jelenít meg.)
rdg.: mért érték (Az éppen mért és a mérőterméken jelzett érték)

Funkciók

Automatikus/Manuális Tartomány Funkció (Auto/Manual Range Function) ( V, csak)
Automatikus tartományváltás (Autoranging): Az automatikus tartományváltás funkció automatikusan kiválasztja az optimális mérési tartományt.
A készülék bekapcsolása szintén bekapcsolja az automatikus tartományváltást (AUTO világít). A tartomány automatikusan felfelé vált, ha a kijelző 4200 vagy több számlálást mutat, és lefelé, ha a kijelző kevesebb mint 400 számlálást mutat. (Sípoló hang hallható, amikor a 3246-60 másik tartományba vált.)
Manuális tartományváltás (Manual ranging): Állítson be egy tartományt manuálisan.
Kapcsolja be a készüléket a választógomb megnyomása közben (az AUTO ki van kapcsolva). Tartomány kiválasztása: A választógomb minden egyes megnyomásával a következő nagyobb tartományt választja ki. A legnagyobb tartomány után a választógomb ismételt megnyomásával visszatér a legkisebb tartományba.
Tartsa lenyomva a választógombot (kb. 1 másodpercig) az AC vagy DC kiválasztásához manuális tartományváltási módban, vagy válasszon az ellenállásmérés, a folytonosságvizsgálat és a dióda vizsgálat között manuális tartományváltási módban. A manuális tartományváltási funkció addig aktív, amíg a 3246-60 ki nem kapcsol.
Tartás funkció [ ] (Minden mérési funkcióhoz elérhető.)
Nyomja meg a HOLD (tartás) gombot a mért érték megtartásához (világít).
Tartás módban a választógomb működése, a feszültségmérés túllépésének figyelmeztető hangjelzése és a dióda vizsgálat megítélésének hangjelzése le van tiltva. A tartás mód megszüntetéséhez: Nyomja meg ismét a HOLD (tartás) gombot.
Automatikus Energiatakarékos Funkció (Auto Power Save Function) [APS] (Minden mérési funkcióhoz elérhető.)
Amikor a mérőtermék be van kapcsolva, automatikusan energiatakarékos módba lép (az APS világít).
Körülbelül 10 perccel az utolsó művelet befejezése után a mérőtermék sípoló hangjelzéssel automatikusan energiatakarékos módba lép.
Kilépés az energiatakarékos állapotból: kapcsolja ki egyszer a készüléket. Az automatikus energiatakarékosság letiltása: kapcsolja be a készüléket a
HOLD (tartás) gomb nyomva tartása közben. (az APS ki van kapcsolva)

Túlterhelés Figyelmeztető Funkció (Overflow Warning Function) [OF] (csak V)
Ha a mért érték meghaladja a maximális kijelzést, sípoló hangjelzés hallható (az OF világít). Ez a funkció tartás módban le van tiltva.

Tollfény/LCD Háttérvilágítás Funkció

• BE: Tartsa lenyomva a HOLD (tartás) gombot. A tollfény és az LCD háttérvilágítás világítani fog. (A tartás módot nem befolyásolja)
• KI: A lámpák körülbelül 10 másodperc múlva automatikusan kialszanak. A funkcióválasztó vagy egy gomb működtetése körülbelül 10 másodperc múlva kikapcsolja a lámpákat az utolsó gombnyomás után.
• Tartsa lenyomva a HOLD (tartás) gombot a lámpák bekapcsolva tartásához.

Mérési eljárások

Tartsa be a következő óvintézkedéseket az áramütés elkerülése érdekében.

• Működés közben ne fogja meg a 3246-60-at vagy a mérővezetéket a gát és a hegy között (lásd a "Alkatrészek nevei" részt)
• A kupak kezelése előtt válassza le a mérővezetékeket a mérendő tárgyról.
• A mérővezetékek csatlakoztatása előtt mindig ellenőrizze a funkcióválasztó megfelelő beállítását.
• A funkcióválasztó kapcsolása előtt válassza le a mérővezetékeket a mérendő tárgyról.
• Soha ne adjon feszültséget a mérővezetékekre, ha az ellenállás, a folytonosság vagy a dióda vizsgálat funkciók vannak kiválasztva. Ez károsíthatja a terméket és személyi sérülést okozhat. Az elektromos balesetek elkerülése érdekében a mérés előtt távolítsa el az áramot az áramkörből.

Működés előtti ellenőrzés
Az áramütés vagy a helytelen mérés elkerülése érdekében a termék használata előtt ellenőrizze a következőket.
Ha a működési ellenőrzés bármilyen rendellenességet tár fel, azonnal állítsa le az ellenőrzést, és ne használja a terméket.

Az áramütés elkerülése érdekében ellenőrizze, hogy a kábel belsejében lévő fehér rész (szigetelő réteg) nincs-e kitéve. Ha a kábel belsejében egy szín látható, ne használja a kábelt. A műszer ilyen körülmények közötti használata áramütést okozhat, ezért forduljon a forgalmazóhoz vagy a Hioki képviselőjéhez javítás céljából.

• Feszültségméréshez zárja rövidre a mérővezetékeket, és ellenőrizze, hogy 0 V jelenik-e meg.
• Ellenállásméréshez vagy folytonosságvizsgálathoz zárja rövidre a mérővezetékeket, és ellenőrizze, hogy 0  jelenik-e meg.
• Mérjen meg egy ismert értékű tesztelem (akkumulátor, AC tápegység, ellenállás stb.) segítségével, hogy megbizonyosodjon arról, hogy az ismert érték megjeleníthető.

MEGJEGYZÉS: A termék specifikációinak megfelelő működésének biztosításához rendszeres kalibrálás és ellenőrzés szükséges.

Feszültségmérés

• A maximális bemeneti feszültség 600 V DC/ 600 Vrms (sin) vagy 3x10 6 V•Hz. A maximális névleges értéket meghaladó feszültség mérése tönkreteheti a terméket, és személyi sérülést vagy halált okozhat.
• Az áramütés elkerülése érdekében ügyeljen arra, hogy a mérővezetékekkel ne zárja rövidre a feszültség alatt álló vezetékeket.
• A biztonság érdekében a mérővezeték csatlakozásokat mindig egy megszakító szekunder oldalán kell elvégezni.
• A bemeneti csatlakozók és a föld közötti maximális névleges feszültség 600 V DC/AC. A földhöz képest 600 V-ot meghaladó feszültségek mérése károsíthatja a terméket és személyi sérülést okozhat.

Ellenállásmérés

Folytonosság vizsgálat

Dióda vizsgálat

MEGJEGYZÉS:
Ha a dióda előre irányban van csatlakoztatva, a kijelző "- 00 -" feliratot mutatja sípoló hangjelzéssel.
(Ha az előremenő feszültség kívül esik a 0.3 V - 2.0 V tartományon, az eredmények helytelenek lehetnek.)
Ha a csatlakozás fordított, a kijelző "----" feliratot mutatja.
Ha mindkét irányban ugyanaz a kijelzés látható, a következők fordulhattak elő:

• A dióda meghibásodott.
• A dióda előremenő feszültsége kívül esik a mérési tartományon.

Az elemek cseréje

Szükséges eszközök:

• Phillips csavarhúzó
• Érme alakú lítium elem (CR2032)

1. Kapcsolja ki a készüléket (Turn OFF the power).
2. Fordítsa meg a 3246-60-at, és egy Phillips csavarhúzóval távolítsa el az elemtartó fedelét rögzítő csavart.
3. Vegye le az elemtartó fedelét, és helyezzen be egy új CR2032 elemet. Ügyeljen a helyes polaritásra.
4. Szerelje fel az elemtartó fedelét, és húzza meg a rögzítő csavart.

CALIFORNIA, USA ONLY ONLY
Perchlorate Material - special handling may apply.
See www.dtsc.ca.gov/hazardouswaste/perchlorate

Garancia

A garancia a normál használati körülmények között, a használati utasításnak és a termékre vonatkozó óvintézkedéseknek megfelelően bekövetkező meghibásodásokra terjed ki, és ingyenesen javítjuk. Ez a garancia a vásárlás dátumától számított három (3) évig érvényes. A garanciális feltételekkel kapcsolatban forduljon ahhoz a forgalmazóhoz, akitől a terméket vásárolta.

Minden regionális elérhetőség
http://www.hioki.com
HEADQUARTERS
81 Koizumi
Ueda, Nagano 386-1192 Japan
HIOKI EUROPE GmbH
Rudolf-Diesel-Strasse 5
65760 Eschborn, Germany
hioki@hioki.eu

Edited and published by HIOKI E.E. CORPORATION

• A CE megfelelőségi nyilatkozatok letölthetők weboldalunkról.
• A tartalom előzetes értesítés nélkül változhat.
• Ez a dokumentum szerzői joggal védett tartalmat tartalmaz.
• Tilos a dokumentum tartalmának engedély nélküli másolása, reprodukálása vagy módosítása.
• A dokumentumban említett cégnevek, terméknevek stb. a megfelelő vállalatok védjegyei vagy bejegyzett védjegyei.
