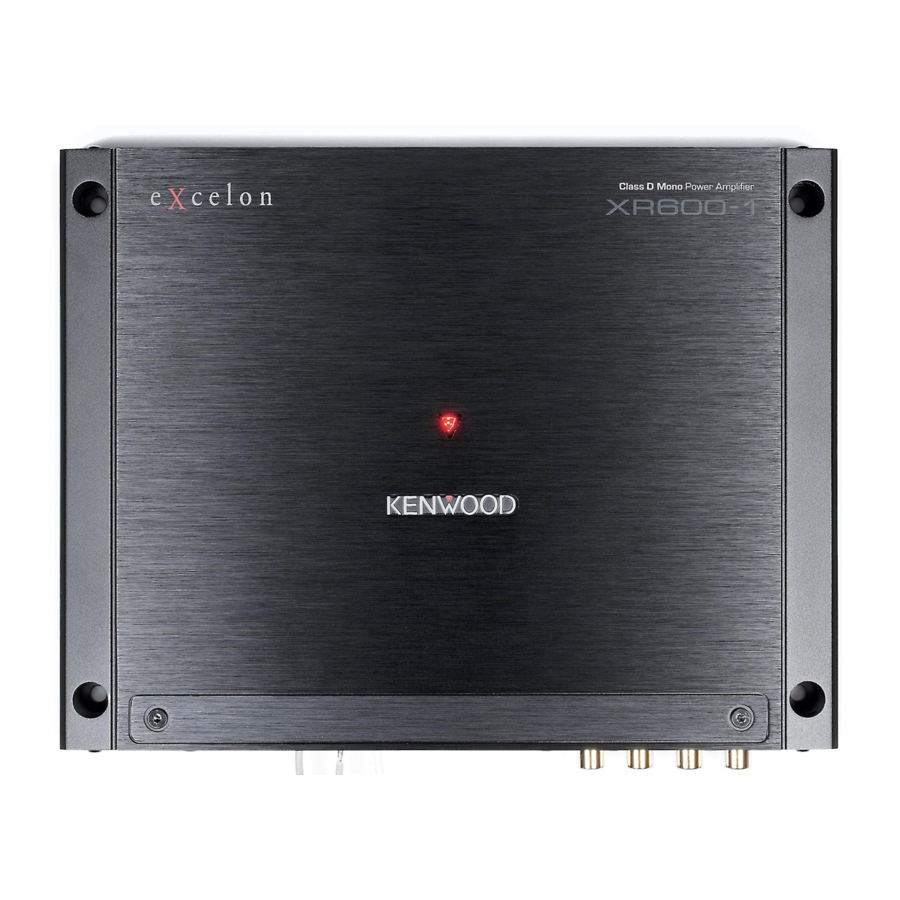

Kenwood XR600-1 - Priručnik za mono pojačalo snage klase D

Sigurnosne mjere opreza

Kako biste spriječili ozljede ili požar, poduzmite sljedeće mjere opreza:

• Montaža i ožičenje ovog proizvoda zahtijevaju vještine i iskustvo. Radi sigurnosti, prepustite montažu i ožičenje profesionalcima.
• Prilikom produljivanja žica za paljenje, bateriju ili uzemljenje, obavezno koristite žice automobilske kvalitete ili druge žice raspona od 14 mm2 (AWG 6) do 21 mm2 (AWG 4) kako biste spriječili propadanje žice i oštećenje izolacije žice.
• Kako biste spriječili kratki spoj, nikada ne stavljajte niti ostavljajte metalne predmete (kao što su kovanice ili metalni alati) unutar jedinice.
• Ako jedinica počne ispuštati dim ili čudne mirise, odmah isključite napajanje i obratite se svom Kenwood prodavaču.
• Ne dodirujte jedinicu tijekom uporabe jer se površina jedinice zagrijava i može uzrokovati opekline ako se dodirne.

Kako biste spriječili oštećenje uređaja, poduzmite sljedeće mjere opreza:

• Provjerite je li uređaj spojen na 12V DC napajanje s negativnim uzemljenjem.
• Ne otvarajte gornji ili donji poklopac uređaja.
• Ne postavljajte uređaj na mjesto izloženo izravnoj sunčevoj svjetlosti ili prekomjernoj toplini ili vlazi. Također izbjegavajte mjesta s previše prašine ili mogućnošću prskanja vode.
• Prilikom zamjene osigurača, koristite samo novi s propisanom vrijednošću. Korištenje osigurača s pogrešnom vrijednošću može uzrokovati kvar uređaja.
• Kako biste spriječili kratki spoj prilikom zamjene osigurača, prvo odspojite kabelski svežanj.

NAPOMENA

• Ako imate problema tijekom instalacije, obratite se svom Kenwood prodavaču.
• Ako se čini da uređaj ne radi ispravno, obratite se svom Kenwood prodavaču.

Čišćenje uređaja

Ako se prednja ploča zaprlja, isključite napajanje i obrišite ploču suhom silikonskom krpom ili mekom krpom.

Ne brišite ploču tvrdom krpom ili krpom navlaženom hlapljivim otapalima kao što su razrjeđivač boje i alkohol. Mogu ogrebati površinu ploče i/ili uzrokovati ljuštenje slova indikatora.

Kako biste spriječili pražnjenje baterije
Kada se uređaj koristi u položaju ACC ON (uključeno paljenje) bez uključivanja motora, to iscrpljuje bateriju. Koristite ga nakon pokretanja motora.

Zaštitna funkcija

Zaštitna funkcija se aktivira u sljedećim situacijama:
Ovaj uređaj je opremljen zaštitnom funkcijom za zaštitu ovog uređaja i vaših zvučnika od raznih nezgoda ili problema koji se mogu pojaviti.
Kada se aktivira zaštitna funkcija, indikator napajanja se gasi i pojačalo prestaje raditi.

• Kada je žica zvučnika možda u kratkom spoju.
• Kada izlaz zvučnika dodirne uzemljenje.
• Kada uređaj ne radi ispravno i DC signal se šalje na izlaz zvučnika.
• Kada je unutarnja temperatura visoka i uređaj ne radi.

Ožičenje

• Uzmite žicu baterije za ovaj uređaj izravno iz baterije. Ako je spojen na kabelski svežanj vozila, može uzrokovati pregorjele osigurače itd.
• Ako se iz zvučnika čuje zujanje dok motor radi, spojite filtar linijske buke (opcionalno) na svaku žicu baterije.
• Ne dopustite da žica izravno dodiruje rub željezne ploče pomoću uvodnica.
• Spojite žicu za uzemljenje na metalni dio šasije automobila koji djeluje kao električno uzemljenje koje provodi struju do negativnog · terminala baterije. Ne uključujte napajanje ako žica za uzemljenje nije spojena.
• Obavezno ugradite zaštitni osigurač u kabel za napajanje blizu baterije. Zaštitni osigurač trebao bi biti istog kapaciteta kao i kapacitet osigurača uređaja ili nešto veći. • Za kabel za napajanje i uzemljenje koristite kabel za napajanje tipa vozila (vatrootporan). (Koristite kabel za napajanje raspona od 14 mm2 (AWG 6) do 21 mm2 (AWG 4).
• Kada se koristi više od jednog pojačala snage, koristite žicu za ožičenje napajanja i zaštitni osigurač većeg kapaciteta za rukovanje strujom od ukupne maksimalne struje koju povlači svako pojačalo.

Odabir zvučnika

• Korištenje zvučnika s manjim ulaznim snagama od izlazne snage pojačala rezultiralo bi stvaranjem dima ili kvarom opreme.
• Koristite zvučnike koji imaju impedanciju od 2Ω ili veću. Kada se koristi više od jednog seta zvučnika, izračunajte kombiniranu impedanciju zvučnika, a zatim spojite odgovarajuće zvučnike na pojačalo.

  <Primjer>

Instalacija

Dodatna oprema

1	Samorezni vijci	4
2	Šesterokutni ključ	1
3	Šesterokutni ključ	1
4	Šesterokutni ključ	1

Postupak instalacije

Budući da postoji velika raznolikost mogućih postavki i veza prema primjenama, pažljivo pročitajte upute za uporabu kako biste odabrali odgovarajuću postavku i vezu.

1. Izvadite ključ za paljenje i odspojite negativni terminal baterije kako biste spriječili kratke spojeve.
2. Postavite uređaj prema namjeravanoj uporabi.
3. Uklonite ukrasni poklopac (Dressing cover).
4. Spojite ulazne i izlazne žice uređaja.
5. Spojite žice zvučnika.
6. Spojite žicu za napajanje, žicu za upravljanje napajanjem i žicu za uzemljenje slijedeći ovaj redoslijed.
7. Ugradite instalacijske armature u uređaj.
8. Pričvrstite uređaj.
9. Pričvrstite ukrasni poklopac (Dressing cover).
10. Spojite negativni terminal baterije.

• Ne instalirajte na sljedećim mjestima;
  (Nestabilno mjesto, Na mjestu koje ometa vožnju, Na mjestu koje se smoči, Na prašnjavom mjestu, Na mjestu koje se zagrijava, Na mjestu koje je izloženo izravnoj sunčevoj svjetlosti, Na mjestu koje je izloženo vrućem zraku)
• Ne postavljajte uređaj ispod tepiha. Inače dolazi do nakupljanja topline i uređaj se može oštetiti.
• Instalirajte ovaj uređaj na mjesto koje omogućuje lako rasipanje topline.
  Nakon instalacije, ne stavljajte nikakve predmete na vrh uređaja.
• Površinska temperatura pojačala će se zagrijati tijekom uporabe. Instalirajte pojačalo na mjesto gdje ljudi, smole i druge tvari koje su osjetljive na toplinu neće doći u kontakt s njim.
• Prilikom izrade rupe ispod sjedala, unutar prtljažnika ili negdje drugdje u vozilu, provjerite da nema ničega opasnog na suprotnoj strani, kao što je spremnik za benzin, cijev kočnice ili kabelski svežanj, i pazite da ne uzrokujete ogrebotine ili druga oštećenja.
• Ne instalirajte u blizini armaturne ploče, stražnje police ili sigurnosnih dijelova zračnog jastuka.
• Instalacija na vozilo trebala bi sigurno pričvrstiti uređaj na mjesto na kojem neće ometati vožnju. Ako se uređaj odvoji zbog udara i udari osobu ili sigurnosni dio, to može uzrokovati ozljede ili nesreću.
• Nakon instalacije uređaja, provjerite rade li normalno električna oprema kao što su svjetla kočnica, svjetla pokazivača smjera i brisači vjetrobranskog stakla.

Spajanje

Posebnu pozornost treba posvetiti ostvarivanju dobrog električnog kontakta na izlazima pojačala i priključcima zvučnika.
Loši ili labavi spojevi mogu uzrokovati iskrenje ili gorenje na priključcima zbog vrlo velike snage koju pojačalo može isporučiti.

• Ako se zvuk ne reproducira normalno, odmah isključite napajanje i provjerite spojeve.
• Obavezno isključite napajanje prije promjene postavki bilo kojeg prekidača.
• Ako osigurač pregori, provjerite ima li kratkih spojeva u žicama, a zatim zamijenite osigurač onim iste vrijednosti.
• Provjerite da nepovezane žice ili konektori ne dodiruju karoseriju automobila. Nemojte uklanjati poklopce s nepovezanih žica ili konektora kako biste spriječili kratke spojeve.
• Spojite žice zvučnika na odgovarajuće konektore zvučnika odvojeno. Dijeljenje negativne žice zvučnika ili uzemljenje žica zvučnika na metalno tijelo automobila može uzrokovati kvar ove jedinice.
• Nakon instalacije provjerite rade li ispravno kočiona svjetla, pokazivači smjera i brisači vjetrobranskog stakla.

Uklonite ključ za paljenje i odspojite negativni terminal akumulatora kako biste spriječili kratke spojeve.

Spajanje žice za napajanje i žice zvučnika

Kako biste spriječili požar uzrokovan kratkim spojem u ožičenju, spojite topljivu vezu ili prekidač u blizini pozitivnog terminala akumulatora.

Spajanje RCA kabela

O terminalima žica

1. Debljina žice
   Možete koristiti žice sljedećih debljina:

2. Ogulite žicu
   Napravite rez u omotaču žice (izolator izrađen od vinila, itd.) na mjestu 10-13 mm od kraja žice, a zatim uklonite nepotrebni dio omotača uvijanjem.
3. Instalirajte žicu
   Otpustite vijak pomoću priloženog šesterokutnog ključa. Umetnite vodič žice u otvor terminala, a zatim zategnite vijak.


Vodič za rješavanje problema

Ono što se može činiti kao kvar na vašoj jedinici možda je samo rezultat blagog pogrešnog rada ili pogrešnog ožičenja.
Prije pozivanja servisa, prvo provjerite sljedeću tablicu za moguće probleme.

Kontrole

Umetnite vrh kliješta s tankim nosom u prorez, uhvatite osigurač i izvucite ga.

1. Osigurač (30 A x 3)
   NAPOMENA
   Ako ne možete pronaći osigurač specificiranog kapaciteta u svojoj trgovini itd., obratite se svom Kenwood trgovcu.
2. Terminal akumulatora (BATT.)
3. Terminal za kontrolu napajanja (P.CON)
   Kontrolira uključivanje/isključivanje jedinice (ON/OFF).
   NAPOMENA
   Kontrolira napajanje jedinice. Obavezno ga spojite sa svim sustavima.
4. Terminal uzemljenja (GND)
5. Izlazni terminali zvučnika (SPEAKER OUTPUT)
   Budući da ova jedinica prihvaća zvučnike s minimalnom impedancijom od 2 ohma, spojite zvučnike s impedancijom od 2 ohma ili višom na ove terminale.
6. Ulazni terminal (LINE IN)
7. Izlazni terminal (LINE OUT)
   Signal koji se unosi s ulaznog terminala se izlazi.
8. Kontrola ulazne osjetljivosti (INPUT SENSITIVITY)
   Postavite ovu kontrolu prema razini predizlaza središnje jedinice spojene s ovom jedinicom.
   NAPOMENA
   Za razinu predizlaza pogledajte <Specifikacije> u uputama za uporabu središnje jedinice.
9. Kontrola razine pojačanja basa (BASS BOOST LEVEL)
   Postavlja razinu niske frekvencije koju treba kompenzirati.
10. Kontrola frekvencije niskopropusnog filtra (LPF FREQUENCY)
    Ova kontrola podešava frekvencijski pojas koji izlazi iz ove jedinice.
11. Indikator napajanja (Power indicator)
    Kada je napajanje uključeno, svijetli indikator napajanja (Power indicator).

Specifikacije

Specifikacije su podložne promjenama bez prethodne najave.
