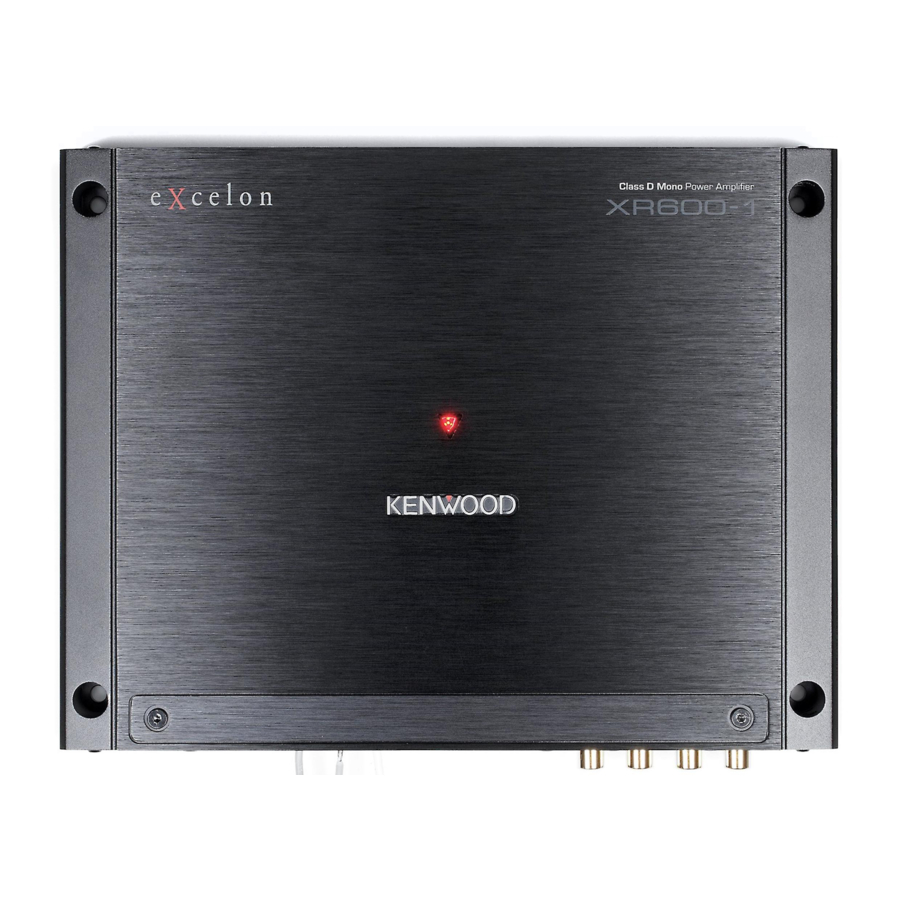

Kenwood XR600-1 - Manuale dell'amplificatore di potenza mono in Classe D

Precauzioni di sicurezza

Per prevenire lesioni o incendi, adottare le seguenti precauzioni:

• Il montaggio e il cablaggio di questo prodotto richiedono competenze ed esperienza. Per motivi di sicurezza, lasciare il lavoro di montaggio e cablaggio a professionisti.
• Quando si estendono i cavi di accensione, della batteria o di massa, assicurarsi di utilizzare cavi di tipo automobilistico o altri cavi con una sezione compresa tra 14 mm2 (AWG 6) e 21 mm2 (AWG 4) per prevenire il deterioramento dei cavi e danni al loro rivestimento.
• Per prevenire un cortocircuito, non inserire o lasciare mai oggetti metallici (come monete o utensili metallici) all'interno dell'unità.
• Se l'unità inizia a emettere fumo o odori strani, spegnere immediatamente l'alimentazione e consultare il proprio rivenditore Kenwood.
• Non toccare l'unità durante l'uso perché la sua superficie si riscalda e potrebbe causare ustioni al tatto.

Per prevenire danni alla macchina, adottare le seguenti precauzioni:

• Assicurarsi che l'unità sia collegata a un'alimentazione a 12V DC con una connessione di massa negativa.
• Non aprire i coperchi superiore o inferiore dell'unità.
• Non installare l'unità in un luogo esposto alla luce solare diretta o a calore o umidità eccessivi. Evitare anche luoghi con troppa polvere o la possibilità di schizzi d'acqua.
• Quando si sostituisce un fusibile, utilizzare solo uno nuovo con il valore nominale prescritto. L'uso di un fusibile con il valore nominale sbagliato potrebbe causare il malfunzionamento dell'unità.
• Per prevenire un cortocircuito durante la sostituzione di un fusibile, scollegare prima il cablaggio.

NOTA

• In caso di problemi durante l'installazione, consultare il proprio rivenditore Kenwood.
• Se l'unità non sembra funzionare correttamente, consultare il proprio rivenditore Kenwood.

Pulizia dell'unità

Se il pannello frontale si sporca, spegnere l'alimentazione e pulire il pannello con un panno di silicone asciutto o un panno morbido.

Non pulire il pannello con un panno duro o un panno inumidito con solventi volatili come diluente per vernici e alcol. Essi possono graffiare la superficie del pannello e/o causare il distacco delle lettere indicatrici.

Per prevenire l'esaurimento della batteria
Quando l'unità viene utilizzata in posizione ACC ON senza accendere il motore, scarica la batteria. Utilizzarla dopo aver avviato il motore.

Funzione di protezione

La funzione di protezione viene attivata nelle seguenti situazioni:
Questa unità è dotata di una funzione di protezione per salvaguardare l'unità e gli altoparlanti da vari incidenti o problemi che possono verificarsi.
Quando la funzione di protezione viene attivata, l'indicatore di alimentazione si spegne e l'amplificatore smette di funzionare.

• Quando un cavo dell'altoparlante potrebbe essere cortocircuitato.
• Quando un'uscita dell'altoparlante va a massa.
• Quando l'unità malfunziona e un segnale DC viene inviato all'uscita dell'altoparlante.
• Quando la temperatura interna è alta e l'unità non funziona.

Cablaggio

• Prendere il cavo della batteria per questa unità direttamente dalla batteria. Se è collegato al cablaggio del veicolo, può causare fusibili bruciati ecc.
• Se si sente un ronzio dagli altoparlanti quando il motore è in funzione, collegare un filtro antidisturbo (opzionale) a ciascun cavo della batteria.
• Non permettere che il cavo entri in contatto diretto con il bordo della piastra di ferro utilizzando dei passacavi.
• Collegare il cavo di massa a una parte metallica del telaio dell'auto che funge da massa elettrica, convogliando l'elettricità al terminale negativo della batteria. Non accendere l'alimentazione se il cavo di massa non è collegato.
• Assicurarsi di installare un fusibile di protezione nel cavo di alimentazione vicino alla batteria. Il fusibile di protezione dovrebbe avere la stessa capacità del fusibile dell'unità o essere leggermente più grande. • Per il cavo di alimentazione e la messa a terra, utilizzare un cavo di alimentazione di tipo veicolare (ignifugo). (Utilizzare un cavo di alimentazione con una sezione compresa tra 14 mm2 (AWG 6) e 21 mm2 (AWG 4).
• Quando si utilizzerà più di un amplificatore di potenza, utilizzare un cavo di alimentazione e un fusibile di protezione con una capacità di gestione della corrente maggiore rispetto alla corrente massima totale assorbita da ciascun amplificatore.

Selezione degli altoparlanti

• L'utilizzo di altoparlanti con valori di ingresso inferiori alla potenza di uscita dell'amplificatore potrebbe causare generazione di fumo o guasti all'attrezzatura.
• Utilizzare altoparlanti con un'impedenza di 2Ω o superiore. Quando si intende utilizzare più di un set di altoparlanti, calcolare l'impedenza combinata degli altoparlanti e quindi collegare altoparlanti adatti all'amplificatore.

  <Esempio>

Installazione

Accessori

1	Viti autofilettanti	4
2	Chiave esagonale	1
3	Chiave esagonale	1
4	Chiave esagonale	1

Procedura di installazione

Poiché esiste un'ampia varietà di impostazioni e connessioni possibili a seconda delle applicazioni, leggere attentamente il manuale di istruzioni per selezionare l'impostazione e la connessione corrette.

1. Rimuovere la chiave di accensione e scollegare il terminale negativo della batteria per prevenire cortocircuiti.
2. Configurare l'unità in base all'uso previsto.
3. Rimuovere il coperchio di rifinitura.
4. Collegare i cavi di ingresso e uscita delle unità.
5. Collegare i cavi degli altoparlanti.
6. Collegare il cavo di alimentazione, il cavo di controllo alimentazione e il cavo di messa a terra, seguendo questo ordine.
7. Installare gli accessori di montaggio nell'unità.
8. Fissare l'unità.
9. Fissare il coperchio di rifinitura.
10. Collegare il terminale negativo della batteria.

• Non installare nelle seguenti posizioni;
  (Posizione instabile, In una posizione che interferisce con la guida, In una posizione che si bagna, In un luogo polveroso, In un luogo che si scalda, In un luogo che riceve luce solare diretta, In una posizione che viene colpita da aria calda)
• Non installare l'unità sotto il tappeto. Altrimenti si verificherà un accumulo di calore e l'unità potrebbe danneggiarsi.
• Installare questa unità in un luogo che permetta al calore di dissiparsi facilmente.
  Una volta installata, non posizionare alcun oggetto sopra l'unità.
• La temperatura superficiale dell'amplificatore diventerà calda durante l'uso. Installare l'amplificatore in un luogo dove persone, resine e altre sostanze sensibili al calore non possano entrare in contatto con esso.
• Quando si pratica un foro sotto un sedile, all'interno del bagagliaio o in qualsiasi altro punto del veicolo, verificare che non ci sia nulla di pericoloso sul lato opposto, come un serbatoio di benzina, un tubo del freno o un cablaggio, e fare attenzione a non causare graffi o altri danni.
• Non installare vicino al cruscotto, al ripiano posteriore o ai componenti di sicurezza dell'airbag.
• L'installazione nel veicolo dovrebbe fissare saldamente l'unità in un punto in cui non ostruisca la guida. Se l'unità si stacca a causa di un urto e colpisce una persona o un componente di sicurezza, potrebbe causare lesioni o un incidente.
• Dopo aver installato l'unità, verificare che le apparecchiature elettriche come le luci dei freni, gli indicatori di direzione e i tergicristalli funzionino normalmente.

Collegamento

È necessario prestare particolare attenzione a garantire un buon contatto elettrico ai terminali di uscita dell'amplificatore e dei diffusori.
Connessioni scadenti o allentate possono causare scintille o bruciature ai terminali a causa dell'altissima potenza che l'amplificatore può erogare.

• Se il suono non viene emesso normalmente, spegnere immediatamente l'alimentazione e controllare i collegamenti.
• Assicurarsi di spegnere l'alimentazione prima di modificare l'impostazione di qualsiasi interruttore.
• Se il fusibile si brucia, controllare i cavi per eventuali cortocircuiti, quindi sostituire il fusibile con uno della stessa capacità.
• Assicurarsi che nessun cavo o connettore non collegato tocchi la carrozzeria dell'auto. Non rimuovere i cappucci dai cavi o connettori non collegati per evitare cortocircuiti.
• Collegare i cavi dei diffusori ai connettori appropriati separatamente. Condividere il cavo negativo del diffusore o collegare i cavi dei diffusori alla carrozzeria metallica dell'auto può causare il guasto dell'unità.
• Dopo l'installazione, verificare che le luci dei freni, gli indicatori di direzione e i tergicristalli funzionino correttamente.

Rimuovere la chiave di accensione e scollegare il terminale negativo della batteria per prevenire cortocircuiti.

Collegamento del cavo di alimentazione e del cavo dei diffusori

Per prevenire incendi causati da un cortocircuito nel cablaggio, collegare un fusibile o un interruttore automatico vicino al terminale positivo della batteria.

Collegamenti del cavo RCA

Informazioni sui terminali del cavo

1. Spessori dei cavi
   È possibile utilizzare cavi con i seguenti spessori:

2. Spelare il cavo
   Praticare un taglio nella guaina del cavo (isolante in vinile, ecc.) a 10-13 mm dall'estremità del cavo, quindi rimuovere la porzione superflua della guaina torcendola.
3. Installare il cavo
   Allentare la vite usando la chiave esagonale in dotazione. Inserire il conduttore del cavo nel foro del terminale, quindi serrare la vite.


Guida alla risoluzione dei problemi

Ciò che potrebbe sembrare un malfunzionamento dell'unità potrebbe essere solo il risultato di un leggero errore di funzionamento o di cablaggio.
Prima di chiamare l'assistenza, controllare prima la seguente tabella per possibili problemi.

Controlli

Inserire la punta di una pinza a becco sottile nella fessura, afferrare il fusibile ed estrarlo.

1. Fusibile (30 A x 3)
   NOTA
   Se non riuscite a trovare il fusibile della capacità specificata nel vostro negozio ecc., consultate il vostro rivenditore Kenwood.
2. Terminale della batteria (BATT.)
3. Terminale di controllo alimentazione (P.CON)
   Controlla l'accensione/spegnimento dell'unità.
   NOTA
   Controlla l'alimentazione dell'unità. Assicurarsi di collegarlo a tutti i sistemi.
4. Terminale di massa (GND)
5. Terminali di USCITA DIFFUSORI
   Poiché questa unità accetta diffusori con un'impedenza minima di 2 ohm, collegare a questi terminali diffusori con impedenza di 2 ohm o superiore.
6. Terminale LINE IN
7. Terminale LINE OUT
   Il segnale che viene immesso dal terminale di ingresso linea viene emesso.
8. Controllo SENSIBILITÀ DI INGRESSO
   Impostare questo controllo in base al livello di pre-uscita dell'unità centrale collegata a questa unità.
   NOTA
   Per il livello di pre-uscita, fare riferimento alle <Specifiche> nel manuale di istruzioni dell'unità centrale.
9. Controllo LIVELLO BASS BOOST
   Imposta il livello delle basse frequenze da compensare.
10. Controllo FREQUENZA LPF
    Questo controllo regola la banda di frequenza emessa da questa unità.
11. Indicatore di alimentazione
    Quando l'alimentazione è accesa, l'indicatore di alimentazione si accende.

Specifiche

Le specifiche sono soggette a modifiche senza preavviso.
