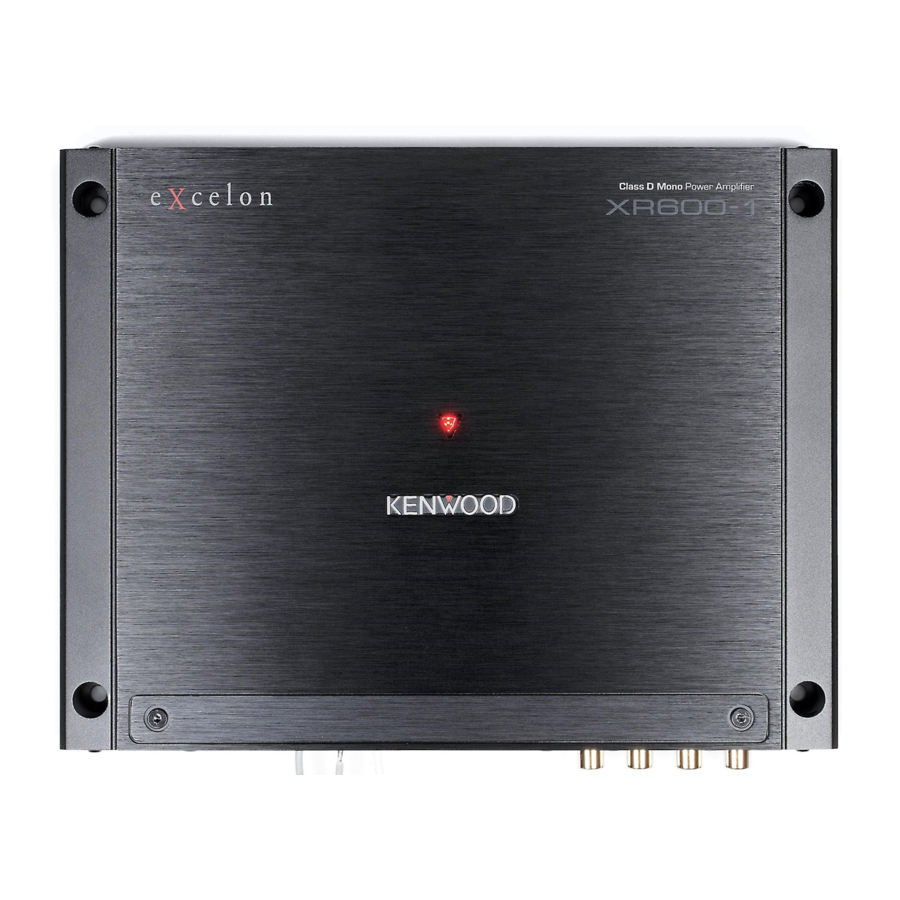

Kenwood XR600-1 - Manual do Amplificador de Potência Mono Classe D

Precauções de segurança

Para evitar ferimentos ou incêndios, tome as seguintes precauções:

• A montagem e a fiação deste produto exigem habilidades e experiência. Para sua segurança, deixe o trabalho de montagem e fiação para profissionais.
• Ao estender os fios de ignição, bateria ou terra, certifique-se de usar fios de nível automotivo ou outros fios com faixa de 14 mm2 (AWG 6) a 21 mm2 (AWG 4) para evitar a deterioração do fio e danos ao revestimento do fio.
• Para evitar um curto-circuito, nunca coloque ou deixe objetos metálicos (como moedas ou ferramentas de metal) dentro da unidade.
• Se a unidade começar a emitir fumaça ou odores estranhos, desligue a energia imediatamente e consulte seu revendedor Kenwood.
• Não toque na unidade durante o uso, pois a superfície da unidade fica quente e pode causar queimaduras se tocada.

Para evitar danos à máquina, tome as seguintes precauções:

• Certifique-se de que a unidade esteja conectada a uma fonte de alimentação de 12V DC com uma conexão de aterramento negativa.
• Não abra as tampas superior ou inferior da unidade.
• Não instale a unidade em um local exposto à luz solar direta ou calor ou umidade excessivos. Evite também locais com muita poeira ou possibilidade de respingos de água.
• Ao substituir um fusível, use apenas um novo com a classificação prescrita. Usar um fusível com a classificação errada pode causar mau funcionamento da unidade.
• Para evitar um curto-circuito ao substituir um fusível, primeiro desconecte o chicote de fios.

NOTA

• Se você tiver problemas durante a instalação, consulte seu revendedor Kenwood.
• Se a unidade não parecer estar funcionando corretamente, consulte seu revendedor Kenwood.

Limpeza da unidade

Se o painel frontal ficar sujo, desligue a energia e limpe o painel com um pano de silicone seco ou um pano macio.

Não limpe o painel com um pano duro ou um pano umedecido com solventes voláteis, como diluente de tinta e álcool. Eles podem arranhar a superfície do painel e/ou fazer com que as letras do indicador descasquem.

Para evitar o aumento da bateria
Quando a unidade é usada na posição ACC ON sem ligar o motor, ela esgota a bateria. Use-o após ligar o motor.

Função de proteção

A função de proteção é ativada nas seguintes situações:
Esta unidade está equipada com uma função de proteção para proteger esta unidade e seus alto-falantes de vários acidentes ou problemas que podem ocorrer.
Quando a função de proteção é acionada, o indicador de energia se apaga e o amplificador para de funcionar.

• Quando um fio do alto-falante pode estar em curto-circuito.
• Quando uma saída de alto-falante entra em contato com o terra.
• Quando a unidade apresenta mau funcionamento e um sinal DC é enviado para a saída do alto-falante.
• Quando a temperatura interna está alta e a unidade não funciona.

Fiação

• Pegue o fio da bateria para esta unidade diretamente da bateria. Se estiver conectado ao chicote de fios do veículo, pode causar fusíveis queimados, etc.
• Se um zumbido for ouvido nos alto-falantes quando o motor estiver funcionando, conecte um filtro de ruído de linha (opcional) a cada um dos fios da bateria.
• Não permita que o fio entre em contato direto com a borda da placa de ferro usando ilhós.
• Conecte o fio terra a uma parte de metal do chassi do carro que atue como um terra elétrico que passa eletricidade para o terminal negativo da bateria. Não ligue a energia se o fio terra não estiver conectado.
• Certifique-se de instalar um fusível de proteção no cabo de alimentação próximo à bateria. O fusível de proteção deve ter a mesma capacidade da capacidade do fusível da unidade ou um pouco maior. • Para o cabo de alimentação e terra, use um cabo de alimentação do tipo veículo (à prova de fogo). (Use um cabo de fiação de alimentação com faixa de 14 mm2 (AWG 6) a 21 mm2 (AWG 4).
• Quando mais de um amplificador de potência for usado, use um fio de fiação da fonte de alimentação e um fusível de proteção de maior capacidade de corrente do que a corrente máxima total consumida por cada amplificador.

Seleção de alto-falantes

• Usar alto-falantes com classificações de entrada menores do que a potência de saída do amplificador resultaria em geração de fumaça ou falha do equipamento.
• Use alto-falantes que tenham uma impedância de 2Ω ou maior. Quando mais de um conjunto de alto-falantes for usado, calcule a impedância combinada dos alto-falantes e, em seguida, conecte os alto-falantes adequados ao amplificador.

  <Exemplo>

Instalação

Acessórios

1	Parafusos auto-roscantes	4
2	Chave hexagonal	1
3	Chave hexagonal	1
4	Chave hexagonal	1

Procedimento de instalação

Como existe uma grande variedade de configurações e conexões possíveis de acordo com as aplicações, leia bem o manual de instruções para selecionar a configuração e conexão adequadas.

1. Remova a chave de ignição e desconecte o terminal negativo da bateria para evitar curtos-circuitos.
2. Configure a unidade de acordo com o uso pretendido.
3. Remova a tampa de acabamento (Dressing cover).
4. Conecte os fios de entrada e saída das unidades.
5. Conecte os fios dos alto-falantes.
6. Conecte o fio de alimentação, o fio de controle de alimentação e o fio de aterramento seguindo esta ordem.
7. Instale os acessórios de instalação na unidade.
8. Anexe a unidade.
9. Anexe a tampa de acabamento (Dressing cover).
10. Conecte o terminal negativo da bateria.

• Não instale nos locais abaixo;
  (Local instável, Em um local que interfere na condução, Em um local que fica molhado, Em um local empoeirado, Em um local que fica quente, Em um local que recebe luz solar direta, Em um local que é atingido por ar quente)
• Não instale a unidade sob o carpete. Caso contrário, ocorre acúmulo de calor e a unidade pode ser danificada.
• Instale esta unidade em um local que permita que o calor se dissipe facilmente.
  Uma vez instalado, não coloque nenhum objeto em cima da unidade.
• A temperatura da superfície do amplificador ficará quente durante o uso. Instale o amplificador em um local onde pessoas, resinas e outras substâncias sensíveis ao calor não entrem em contato com ele.
• Ao fazer um furo sob um assento, dentro do porta-malas ou em outro lugar do veículo, verifique se não há nada perigoso no lado oposto, como um tanque de gasolina, tubo de freio ou chicote de fios, e tome cuidado para não causar arranhões ou outros danos.
• Não instale perto do painel, bandeja traseira ou peças de segurança do airbag.
• A instalação no veículo deve fixar firmemente a unidade em um local onde não obstrua a condução. Se a unidade se soltar devido a um choque e atingir uma pessoa ou peça de segurança, pode causar ferimentos ou um acidente.
• Após instalar a unidade, verifique se os equipamentos elétricos, como as luzes de freio, as luzes de direção e os limpadores de para-brisa, funcionam normalmente.

Conexão

Deve-se prestar atenção especial para fazer um bom contato elétrico nos terminais de saída do amplificador e dos alto-falantes.
Conexões ruins ou soltas podem causar faíscas ou queimaduras nos terminais devido à alta potência que o amplificador pode fornecer.

• Se o som não for emitido normalmente, desligue imediatamente a energia e verifique as conexões.
• Certifique-se de desligar a energia antes de alterar a configuração de qualquer interruptor.
• Se o fusível queimar, verifique se há curtos nos fios e substitua o fusível por um da mesma classificação.
• Verifique se nenhum fio ou conector desconectado está tocando na carroceria do carro. Não remova as tampas de fios ou conectores desconectados para evitar curtos-circuitos.
• Conecte os fios dos alto-falantes aos conectores de alto-falante apropriados separadamente. Compartilhar o fio negativo do alto-falante ou aterrar os fios do alto-falante na carroceria de metal do carro pode fazer com que esta unidade falhe.
• Após a instalação, verifique se as luzes de freio, as luzes indicadoras de direção e os limpadores de para-brisa funcionam corretamente.

Remova a chave de ignição e desconecte o negativo terminal da bateria para evitar curtos-circuitos.

Conexão do fio de alimentação e do fio do alto-falante

Para evitar incêndios causados por um curto na fiação, conecte um elo fusível ou disjuntor próximo ao terminal positivo da bateria.

Conexões do cabo RCA

Sobre os Terminais de Cabo

1. Espessuras do Fio
   Você pode usar fios com as seguintes espessuras:

2. Desencape o fio
   Faça um corte na bainha do fio (isolador feito de vinil, etc.) na posição de 10 a 13 mm da extremidade do fio e, em seguida, remova a porção desnecessária da bainha girando-a.
3. Instale o fio
   Afrouxe o parafuso usando a chave hexagonal fornecida. Insira o condutor do fio no orifício do terminal e, em seguida, aperte o parafuso.


Guia de solução de problemas

O que pode parecer um mau funcionamento em sua unidade pode ser apenas o resultado de uma pequena operação incorreta ou fiação incorreta.
Antes de chamar o serviço, primeiro verifique a tabela a seguir para possíveis problemas.

Controles

Insira a ponta de um alicate de ponta fina na fenda, segure o fusível e puxe-o para fora.

1. Fusível (30 A x 3)
   NOTA
   Se você não conseguir encontrar o fusível de capacidade especificada em sua loja, etc., consulte seu revendedor Kenwood.
2. Terminal da bateria (BATT.)
3. Terminal de controle de energia (P.CON)
   Controla a unidade LIGADA/DESLIGADA (ON/OFF).
   NOTA
   Controla a energia da unidade. Certifique-se de conectá-lo com todos os sistemas.
4. Terminal terra (GND)
5. Terminais de SAÍDA DO ALTO-FALANTE
   Como esta unidade aceita alto-falantes com uma impedância mínima de 2 ohm, conecte alto-falantes com impedância de 2 ohm ou superior a esses terminais.
6. Terminal LINE IN
7. Terminal LINE OUT
   O sinal que é inserido do terminal de entrada de linha é emitido.
8. Controle de SENSIBILIDADE DE ENTRADA (INPUT SENSITIVITY)
   Defina este controle de acordo com o nível de pré-saída da unidade central conectada a esta unidade.
   NOTA
   Para o nível de pré-saída, consulte as <Especificações> no manual de instruções da unidade central.
9. Controle de NÍVEL DE REFORÇO DE GRAVES (BASS BOOST LEVEL)
   Define o nível de baixa frequência a ser compensado.
10. Controle de FREQUÊNCIA LPF (LPF FREQUENCY)
    Este controle ajusta a faixa de frequência emitida por esta unidade.
11. Indicador de energia
    Quando a energia é ligada, o indicador de energia acende.
