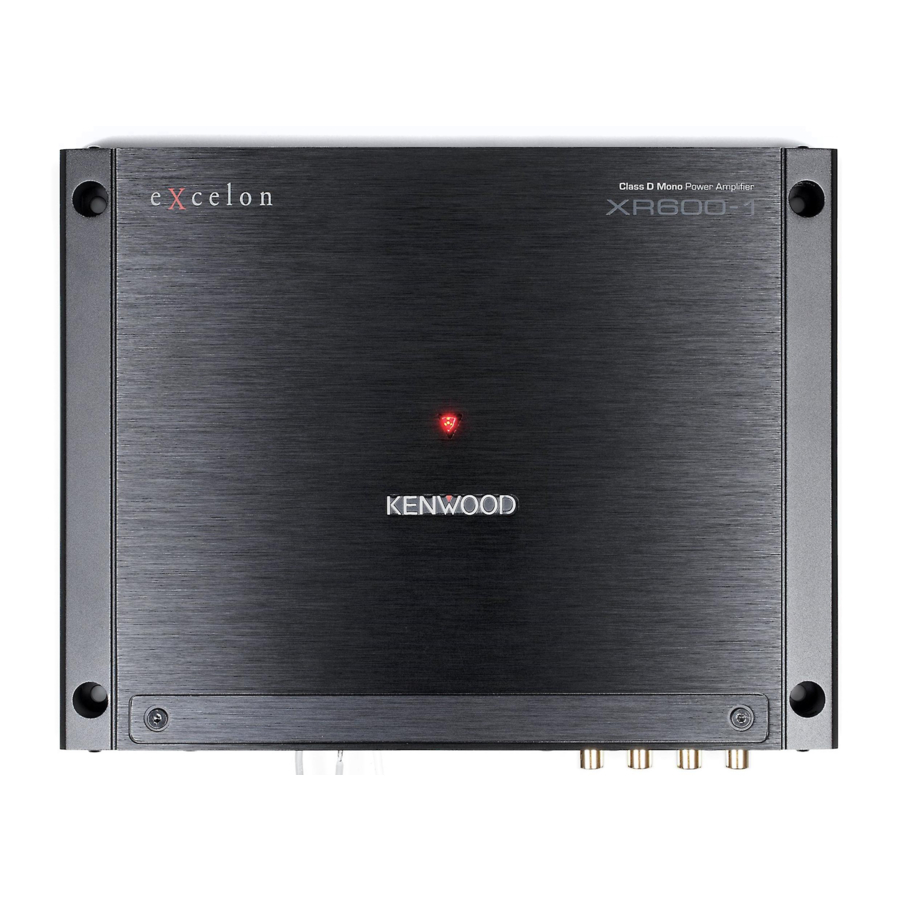

Kenwood XR600-1 - Manual Amplifier Daya Mono Kelas D

Tindakan pencegahan keselamatan

Untuk mencegah cedera atau kebakaran, lakukan tindakan pencegahan berikut:

• Pemasangan dan pemasangan kabel produk ini membutuhkan keterampilan dan pengalaman. Demi keselamatan, serahkan pekerjaan pemasangan dan pemasangan kabel kepada profesional.
• Saat memperpanjang kabel kontak, baterai, atau ground, pastikan untuk menggunakan kabel kelas otomotif atau kabel lain dengan rentang 14 mm2 (AWG 6) hingga 21 mm2 (AWG 4) untuk mencegah kerusakan kabel dan kerusakan pada lapisan kabel.
• Untuk mencegah korsleting, jangan pernah meletakkan atau meninggalkan benda logam apa pun (seperti koin atau peralatan logam) di dalam unit.
• Jika unit mulai mengeluarkan asap atau bau aneh, segera matikan daya dan konsultasikan dengan dealer Kenwood Anda.
• Jangan sentuh unit selama penggunaan karena permukaan unit menjadi panas dan dapat menyebabkan luka bakar jika disentuh.

Untuk mencegah kerusakan pada mesin, lakukan tindakan pencegahan berikut:

• Pastikan unit terhubung ke catu daya DC 12V dengan koneksi ground negatif.
• Jangan buka penutup atas atau bawah unit.
• Jangan memasang unit di tempat yang terkena sinar matahari langsung atau panas atau kelembapan berlebihan. Hindari juga tempat dengan terlalu banyak debu atau kemungkinan percikan air.
• Saat mengganti sekering, hanya gunakan yang baru dengan peringkat yang ditentukan. Menggunakan sekering dengan peringkat yang salah dapat menyebabkan unit Anda tidak berfungsi.
• Untuk mencegah korsleting saat mengganti sekering, pertama-tama lepaskan harness kabel.

CATATAN

• Jika Anda mengalami masalah selama pemasangan, konsultasikan dengan dealer Kenwood Anda.
• Jika unit tampaknya tidak berfungsi dengan benar, konsultasikan dengan dealer Kenwood Anda.

Membersihkan unit

Jika panel depan kotor, matikan daya dan bersihkan panel dengan kain silikon kering atau kain lembut.

Jangan bersihkan panel dengan kain keras atau kain yang dibasahi pelarut volatil seperti pengencer cat dan alkohol. Mereka dapat menggores permukaan panel dan/atau menyebabkan huruf indikator terkelupas.

Untuk mencegah kenaikan baterai
Saat unit digunakan dalam posisi ACC ON tanpa menghidupkan mesin, unit akan menguras baterai. Gunakan setelah menghidupkan mesin.

Fungsi perlindungan

Fungsi perlindungan diaktifkan dalam situasi berikut:
Unit ini dilengkapi dengan fungsi perlindungan untuk melindungi unit ini dan speaker Anda dari berbagai kecelakaan atau masalah yang dapat terjadi.
Saat fungsi perlindungan dipicu, indikator daya mati dan amplifier berhenti beroperasi.

• Saat kabel speaker mungkin mengalami korsleting.
• Saat output speaker menyentuh ground.
• Saat unit tidak berfungsi dan sinyal DC dikirim ke output speaker.
• Saat suhu internal tinggi dan unit tidak beroperasi.

Pengkabelan

• Ambil kabel baterai untuk unit ini langsung dari baterai. Jika terhubung ke harness kabel kendaraan, dapat menyebabkan sekering putus, dll.
• Jika suara mendengung terdengar dari speaker saat mesin hidup, sambungkan filter noise saluran (opsional) ke setiap kabel baterai.
• Jangan biarkan kabel bersentuhan langsung dengan tepi pelat besi dengan menggunakan Grommet.
• Sambungkan kabel ground ke bagian logam sasis mobil yang berfungsi sebagai ground listrik yang mengalirkan listrik ke terminal negatif baterai. Jangan hidupkan daya jika kabel ground tidak tersambung.
• Pastikan untuk memasang sekering pelindung di kabel daya dekat baterai. Sekering pelindung harus memiliki kapasitas yang sama dengan kapasitas sekering unit atau agak lebih besar. • Untuk kabel daya dan ground, gunakan kabel daya tipe kendaraan (tahan api). (Gunakan kabel kabel daya dengan rentang 14 mm2 (AWG 6) hingga 21 mm2 (AWG 4).
• Saat lebih dari satu amplifier daya akan digunakan, gunakan kabel kabel catu daya dan sekering pelindung dengan kapasitas penanganan arus yang lebih besar daripada total arus maksimum yang ditarik oleh setiap amplifier.

Pemilihan speaker

• Menggunakan speaker dengan peringkat input yang lebih kecil daripada daya output amplifier akan menghasilkan pembangkitan asap atau kegagalan peralatan.
• Gunakan speaker yang memiliki impedansi 2Ω atau lebih besar. Saat lebih dari satu set speaker akan digunakan, hitung impedansi gabungan speaker dan kemudian sambungkan speaker yang sesuai ke amplifier.

  <Contoh>

Instalasi

Aksesori

1	Sekrup self-tapping	4
2	Kunci pas segi enam	1
3	Kunci pas segi enam	1
4	Kunci pas segi enam	1

Prosedur instalasi

Karena ada berbagai macam pengaturan dan koneksi yang mungkin sesuai dengan aplikasi, baca buku petunjuk dengan baik untuk memilih pengaturan dan koneksi yang tepat.

1. Lepaskan kunci kontak dan lepaskan terminal negatif baterai untuk mencegah korsleting.
2. Setel unit sesuai dengan penggunaan yang dimaksudkan.
3. Lepaskan penutup Dressing.
4. Sambungkan kabel input dan output unit.
5. Sambungkan kabel speaker.
6. Sambungkan kabel daya, kabel kontrol daya, dan kabel ground mengikuti urutan ini.
7. Pasang fitting instalasi di unit.
8. Pasang unit.
9. Pasang penutup Dressing.
10. Sambungkan terminal negatif baterai.

• Jangan memasang di lokasi di bawah ini;
  (Lokasi tidak stabil, Di lokasi yang mengganggu pengemudian, Di lokasi yang basah, Di lokasi yang berdebu, Di tempat yang panas, Di tempat yang terkena sinar matahari langsung, Di lokasi yang terkena udara panas)
• Jangan memasang unit di bawah karpet. Jika tidak, penumpukan panas terjadi dan unit dapat rusak.
• Pasang unit ini di lokasi yang memungkinkan panas mudah menghilang.
  Setelah dipasang, jangan letakkan benda apa pun di atas unit.
• Suhu permukaan amplifier akan menjadi panas selama penggunaan. Pasang amplifier di tempat di mana orang, resin, dan zat lain yang sensitif terhadap panas tidak akan bersentuhan dengannya.
• Saat membuat lubang di bawah kursi, di dalam bagasi, atau di tempat lain di kendaraan, periksa apakah tidak ada sesuatu yang berbahaya di sisi yang berlawanan seperti tangki bensin, pipa rem, atau harness kabel, dan berhati-hatilah agar tidak menyebabkan goresan atau kerusakan lainnya.
• Jangan memasang di dekat dasbor, baki belakang, atau bagian keselamatan kantung udara.
• Pemasangan ke kendaraan harus mengencangkan unit dengan aman ke tempat di mana tidak akan menghalangi pengemudian. Jika unit terlepas karena guncangan dan mengenai seseorang atau bagian keselamatan, dapat menyebabkan cedera atau kecelakaan.
• Setelah memasang unit, periksa untuk memastikan bahwa peralatan listrik seperti lampu rem, lampu sein, dan wiper kaca depan beroperasi secara normal.

Koneksi

Perhatian khusus harus diberikan untuk membuat kontak listrik yang baik pada terminal output amplifier dan speaker.
Koneksi yang buruk atau longgar dapat menyebabkan percikan atau pembakaran pada terminal karena daya yang sangat tinggi yang dapat diberikan oleh amplifier.

• Jika suara tidak keluar secara normal, segera matikan daya dan periksa koneksi.
• Pastikan untuk mematikan daya sebelum mengubah pengaturan sakelar apa pun.
• Jika sekering putus, periksa kabel apakah ada yangShort, lalu ganti sekering dengan yang memiliki peringkat yang sama.
• Periksa apakah tidak ada kabel atau konektor yang tidak terhubung menyentuh bodi mobil. Jangan lepaskan tutup dari kabel atau konektor yang tidak terhubung untuk mencegah korsleting.
• Hubungkan kabel speaker ke konektor speaker yang sesuai secara terpisah. Berbagi kabel negatif speaker atau menghubungkan kabel speaker ke bodi logam mobil dapat menyebabkan unit ini gagal.
• Setelah pemasangan, periksa apakah lampu rem, lampu sein, dan wiper kaca depan berfungsi dengan baik.

Lepaskan kunci kontak dan putuskan terminal negatif baterai untuk mencegah korsleting.

Koneksi kabel daya dan kabel speaker

Untuk mencegah kebakaran yang disebabkan oleh korsleting pada kabel, hubungkan tautan atau pemutus yang dapat melebur di dekat terminal positif baterai.

Koneksi kabel RCA

Tentang Terminal Timbal

1. Ketebalan Kabel
   Anda dapat menggunakan kabel dengan ketebalan berikut:

2. Kupas kabel
   Buat potongan pada selubung kabel (isolator yang terbuat dari vinil, dll.) pada posisi 10-13 mm dari ujung kabel, lalu lepaskan bagian selubung yang tidak perlu dengan memutarnya.
3. Pasang kabel
   Kendurkan sekrup menggunakan kunci pas segi enam yang disertakan. Masukkan konduktor kabel ke dalam lubang terminal, lalu kencangkan sekrup.


Panduan Pemecahan Masalah

Apa yang mungkin tampak sebagai kerusakan pada unit Anda mungkin hanya akibat dari kesalahan pengoperasian atau kesalahan pemasangan kabel.
Sebelum menghubungi layanan, periksa terlebih dahulu tabel berikut untuk kemungkinan masalah.

Kontrol

Masukkan ujung tang berhidung tipis ke dalam celah, pegang sekering dan tarik keluar.

1. Sekering (30 A x 3)
   CATATAN
   Jika Anda tidak dapat menemukan sekering dengan kapasitas yang ditentukan di toko Anda, dll., konsultasikan dengan dealer Kenwood Anda.
2. Terminal baterai (BATT.)
3. Terminal kontrol daya (P.CON)
   Mengontrol unit ON/OFF (hidup/mati).
   CATATAN
   Mengontrol daya unit. Pastikan untuk menghubungkannya dengan semua sistem.
4. Terminal ground (GND)
5. Terminal OUTPUT SPEAKER (keluaran speaker)
   Karena unit ini menerima speaker dengan impedansi minimum 2 ohm, hubungkan speaker dengan impedansi 2 ohm atau lebih tinggi ke terminal ini.
6. Terminal LINE IN (masuk saluran)
7. Terminal LINE OUT (keluar saluran)
   Sinyal yang dimasukkan dari terminal input saluran dikeluarkan.
8. Kontrol INPUT SENSITIVITY (sensitivitas input)
   Atur kontrol ini sesuai dengan level pra-output unit tengah yang terhubung dengan unit ini.
   CATATAN
   Untuk level pra-output, lihat <Spesifikasi> dalam buku petunjuk unit tengah.
9. Kontrol BASS BOOST LEVEL (level peningkatan bass)
   Menetapkan level frekuensi rendah yang akan dikompensasi.
10. Kontrol LPF FREQUENCY (frekuensi LPF)
    Kontrol ini menyesuaikan pita frekuensi yang dikeluarkan dari unit ini.
11. Indikator daya
    Saat daya dihidupkan, indikator daya menyala.

Spesifikasi

Spesifikasi dapat berubah tanpa pemberitahuan.
